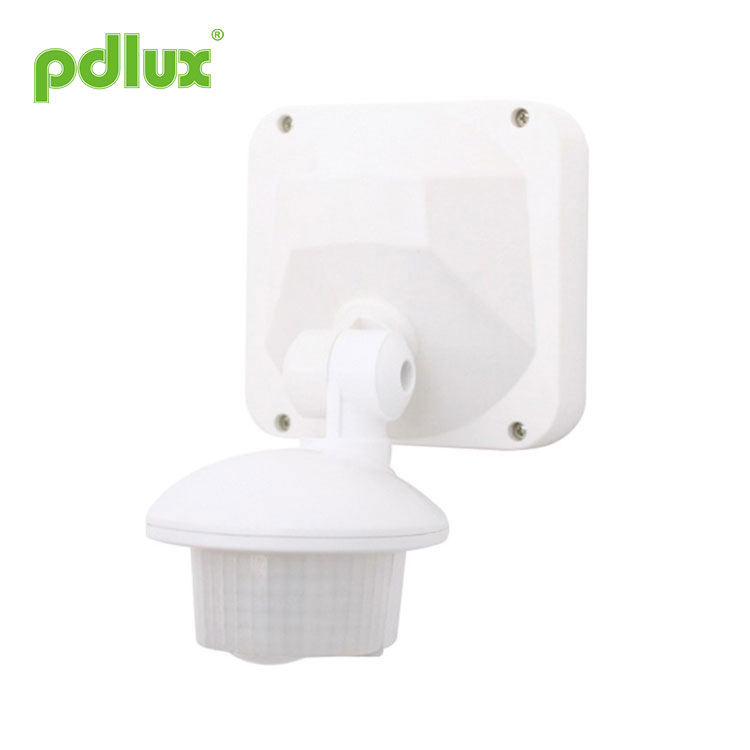

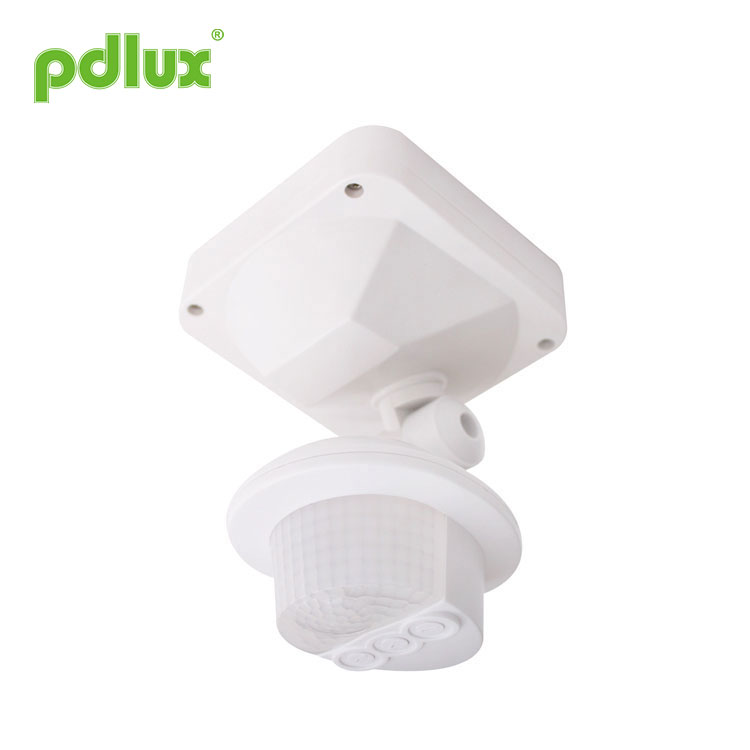

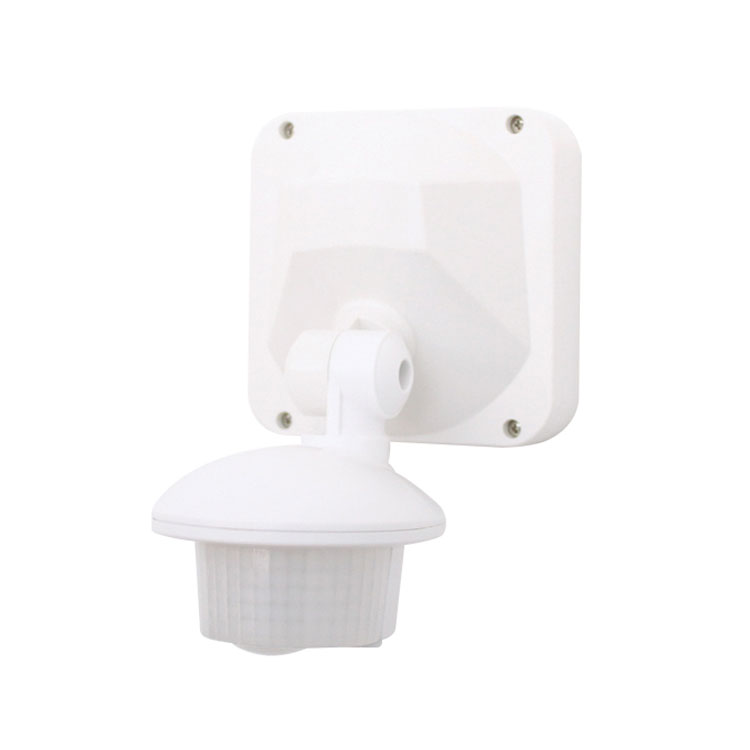

Spínač infračerveného snímače pohybu na stěně
Můžete si být jisti, že si v naší továrně zakoupíte nástěnný spínač infračerveného snímače pohybu a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR139
Odeslat dotaz
Spínač infračerveného snímače pohybu na stěně
souhrn
Shromažďuje automatizaci, pohodlné bezpečné, úsporné a praktické funkce. Jeden detektor uvnitř tvoří široké detekční pole, využívá infračervenou energii od člověka jako zdroj řídicího signálu, může spustit zátěž okamžitě, když člověk vstoupí do detekčního pole. Dokáže automaticky identifikovat den a noc. Snadno se instaluje a používá se široce. Jedná se o dosud nejpokročilejší PIR senzor, který je tenký a digitální. Přijímá digitální inteligentní pyroelektrický infračervený senzor, aby byl výkon obvodu stabilnější, chybový provoz menší, citlivost vyšší, poruchovost nižší, spotřeba energie v pohotovostním režimu slabší a rozlišení signálů silnější.
Specifikace
Informace ze senzoru
Funkce
Automaticky identifikujte den a noc. Může upravit okolní světlo podle vašeho přání: když otočíte na SUN (max), bude fungovat ve dne i v noci. Když otočíte na MĚSÍC (min), bude fungovat pouze za méně než 10LUX okolností. Pokud jde o nastavení, podívejte se na způsob testování.
Detekční vzdálenost lze nastavit podle montážní polohy a detekčního pole.
Časové zpoždění se přidává průběžně: když přijme druhý indukční signál po prvním induktoru, vypočítá čas ještě jednou na zbytku prvního základního časového zpoždění. (Nastavit čas)
Nastavení časového zpoždění: lze jej nastavit podle vašeho přání. Minimum je 10±3s; maximum je 12±3min.
Způsob nastavení: potenciometr
Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.
POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně! Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Schéma zapojení vodičů
Test
1. Otočte knoflíkem LUX ve směru hodinových ručiček na maximum (SUN). Otočte knoflíkem času proti směru hodinových ručiček na minimum. Otočte knoflíkem ve směru hodinových ručiček na maximum.
2. Napájení připojeno, řízená zátěž začne pracovat a přestane fungovat o 8±2 sekundy později, když není detekován žádný nepřetržitý signál.
3. Jakmile je detekována, zátěž funguje a indikátor se rozsvítí a přestane fungovat o 8±2 sekund později, když není detekován žádný nepřetržitý signál. A pokud je signál detekován o 4 sekundy později, zátěž by měla začít fungovat a indikátor se rozsvítit a přestat fungovat 8± 2 sekundy později, když není detekován žádný nepřetržitý signál.
4. Otočte knoflík LUX proti směru hodinových ručiček na minimum. Pokud je testován za podmínek nad 10LUX, zátěž by neměla fungovat poté, co přestane fungovat indukční zátěž; ale pokud zakryjete detekční okénko neprůhlednými předměty (ručníkem atd.), zátěž funguje. Za podmínek bez indukčních signálů by zátěž měla přestat fungovat do 8±2 sekund.
Poznámka
Měl by být instalován elektrikářem nebo zkušeným odborníkem.
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které ovlivňují detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.
Nějaký problém a vyřešený způsob
Zátěž nefunguje:
A. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
C. Zkontrolujte, zda lampa po detekci zrychlí svou rychlost.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním okénkem nenachází překážka pro příjem signálů.
b. Zkontrolujte, zda není okolní teplota příliš vysoká.
C. Zkontrolujte, zda se zdroj signálu nachází v polích detekce.
d. Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu.
E. Zkontrolujte, zda je orientace pohybu správná.
Senzor nemůže automaticky vypnout zátěž:
A. Zkontrolujte, zda jsou v polích detekce nepřetržité signály.
b. Zkontrolujte, zda je nastavení času nastaveno na nejdelší.
C. Zkontrolujte, zda napájení odpovídá návodu.
d. Zkontrolujte, zda se změna teploty zjevně blíží senzoru, jako je klimatizace nebo ústřední topení atd.
● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
Instrukce pro infračervený senzor PD-PIR139
souhrn
Shromažďuje automatizaci, pohodlné bezpečné, úsporné a praktické funkce. Jeden detektor uvnitř tvoří široké detekční pole, využívá infračervenou energii od člověka jako zdroj řídicího signálu, může spustit zátěž okamžitě, když člověk vstoupí do detekčního pole. Dokáže automaticky identifikovat den a noc. Snadno se instaluje a používá se široce. Jedná se o dosud nejpokročilejší PIR senzor, který je tenký a digitální. Přijímá digitální inteligentní pyroelektrický infračervený senzor, aby byl výkon obvodu stabilnější, chybový provoz menší, citlivost vyšší, poruchovost nižší, spotřeba energie v pohotovostním režimu slabší a rozlišení signálů silnější.
Specifikace
|
Napájení: 220-240VAC, 50Hz Jmenovité zatížení: 400W Max.wolfram 100W Max.zářivka Detekční rozsah: 2,5 m (poloměry) (stropní instalace) (nastavitelný) 8m Max. (instalace na stěnu) (nastavitelný) |
Nastavení času: 10s~12min (nastavitelné) Ovládání světla: <10LUX~2000LUX (nastavitelné) Detekční úhel: 360o (stropní instalace) Instalační výška: 2,5~3,5m Pracovní teplota: -10°C~+40°C Spotřeba energie: pracovní 0,5W Rychlost snímání pohybu: 0,6~1,5m/s |
Informace ze senzoru
Funkce
Automaticky identifikujte den a noc. Může upravit okolní světlo podle vašeho přání: když otočíte na SUN (max), bude fungovat ve dne i v noci. Když otočíte na MĚSÍC (min), bude fungovat pouze za méně než 10LUX okolností. Pokud jde o nastavení, podívejte se na způsob testování.
Detekční vzdálenost lze nastavit podle montážní polohy a detekčního pole.
Časové zpoždění se přidává průběžně: když přijme druhý indukční signál po prvním induktoru, vypočítá čas ještě jednou na zbytku prvního základního časového zpoždění. (Nastavit čas)
Nastavení časového zpoždění: lze jej nastavit podle vašeho přání. Minimum je 10±3s; maximum je 12±3min.
Způsob nastavení: potenciometr
Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.
| (1)Nastavení času | |
|
Upravte nastavení času zátěžové práce. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Nastavení času je asi 12 minut při otočení na maximum a nastavení času je asi 10 sekund při otočení na min. |
|
POZNÁMKA:Když se světlo automaticky vypne, bude trvat 1 sekundu, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se automaticky zapne pouze signál detekovaný o 1 sekundu později. Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk
|
|
| (2)Nastavení ovládání světla | |
|
Upravte pracovní světlo. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na mini bude fungovat pouze pod ovládáním světla asi 10LUX, při otočení na maximum může fungovat jakékoli ovládání světla. |
| (3) Nastavení detekčního rozsahu (citlivost) | |
|
Upravte rozsah detekce. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. |
POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně! Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Schéma zapojení vodičů
Test
1. Otočte knoflíkem LUX ve směru hodinových ručiček na maximum (SUN). Otočte knoflíkem času proti směru hodinových ručiček na minimum. Otočte knoflíkem ve směru hodinových ručiček na maximum.
2. Napájení připojeno, řízená zátěž začne pracovat a přestane fungovat o 8±2 sekundy později, když není detekován žádný nepřetržitý signál.
3. Jakmile je detekována, zátěž funguje a indikátor se rozsvítí a přestane fungovat o 8±2 sekund později, když není detekován žádný nepřetržitý signál. A pokud je signál detekován o 4 sekundy později, zátěž by měla začít fungovat a indikátor se rozsvítit a přestat fungovat 8± 2 sekundy později, když není detekován žádný nepřetržitý signál.
4. Otočte knoflík LUX proti směru hodinových ručiček na minimum. Pokud je testován za podmínek nad 10LUX, zátěž by neměla fungovat poté, co přestane fungovat indukční zátěž; ale pokud zakryjete detekční okénko neprůhlednými předměty (ručníkem atd.), zátěž funguje. Za podmínek bez indukčních signálů by zátěž měla přestat fungovat do 8±2 sekund.
Poznámka
Měl by být instalován elektrikářem nebo zkušeným odborníkem.
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které ovlivňují detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.
Nějaký problém a vyřešený způsob
Zátěž nefunguje:
A. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
C. Zkontrolujte, zda lampa po detekci zrychlí svou rychlost.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním okénkem nenachází překážka pro příjem signálů.
b. Zkontrolujte, zda není okolní teplota příliš vysoká.
C. Zkontrolujte, zda se zdroj signálu nachází v polích detekce.
d. Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu.
E. Zkontrolujte, zda je orientace pohybu správná.
Senzor nemůže automaticky vypnout zátěž:
A. Zkontrolujte, zda jsou v polích detekce nepřetržité signály.
b. Zkontrolujte, zda je nastavení času nastaveno na nejdelší.
C. Zkontrolujte, zda napájení odpovídá návodu.
d. Zkontrolujte, zda se změna teploty zjevně blíží senzoru, jako je klimatizace nebo ústřední topení atd.
● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
