Infračervený senzor s technologií nulového přechodu

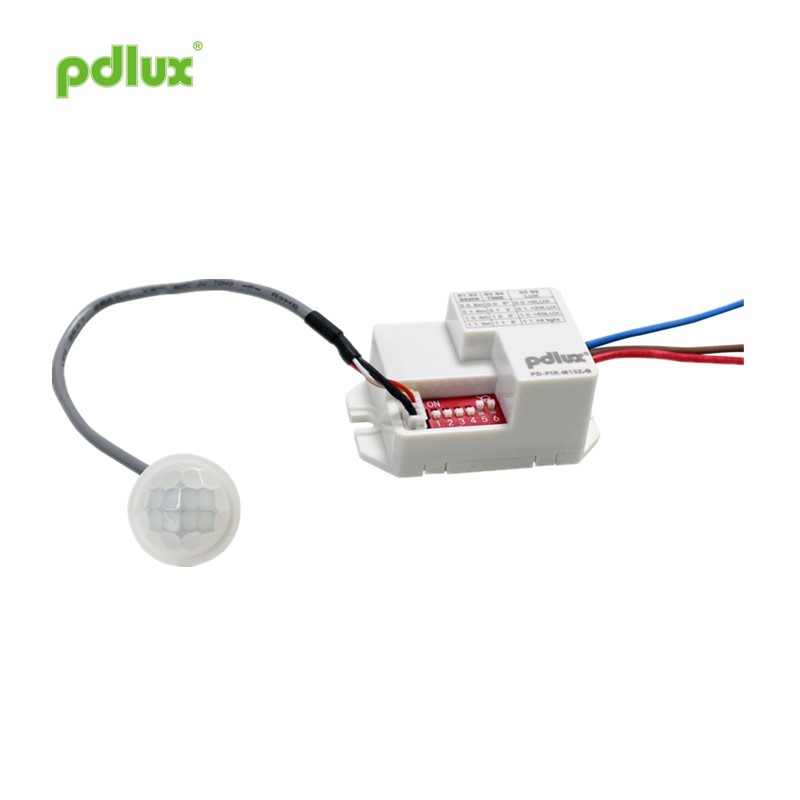

Pokyny k infračervenému senzoru PD-PIR-M15Z-B

souhrn

Infračervený senzor Zero Crossing Technology je digitální technologie nejnovější verze infračerveného senzoru. Přijměte infračervený snímač SMD proti rušení. Objektiv Finier je také vybaven indikátorem stavu snímání a fotocitlivým snímačem. Infračervený senzor s technologií nulového přechodu využívá technologii přesného přepínání nulového bodu sinusové vlny s nulovým bodem, která má schopnost silného impulzního proudu a je nesrovnatelná s konvenčními výrobky. Lze připojit k jakémukoli jinému nákladu. Podrobnosti najdete v následujícím úvodu.

Funkce

Specifikace infračerveného senzoru technologie nulového přechodu

Napájecí zdroj: 220-240 VAC 50 Hz / 60 Hz
100 - 130 V stř., 50 Hz / 60 Hz
Všechna zatížení: 1200 W Max. Ď220-240VAC ď
600 W Max. ¼ˆ 100-130 VACï¼ ‰
Rázový proud: 50A / 500μS
Úhel detekce: 100 °
Pracovní teplota: -20 ~ + 40 ° C
Pracovní vlhkost: 93% RH

Informace o senzoru

aplikace

Infračervený senzor s technologií Zero Crossing lze použít s jakýmkoli výrobkem nebo jej lze nainstalovat a používat samostatně. Existují dva způsoby instalace: stěna a strop.
Např. Přidejte senzor z jednoho normálního osvětlení do automatické lampy senzoru.

Schéma zapojení 1. Připojte hnědou a modrou energii; 2. Připojte červenou a modrou zátěž.

Pozornost
- Instalační technik by měl mít elektrikáře nebo odpovídající zkušenosti;
- Neinstalujte stroj na místa vystavená přímému slunečnímu záření, kde se výrazně mění proud a teplota, jako je klimatizace a topení;
- Nevybírejte jako základnu kývání předměty;
- Před snímacím dosahem by neměly být žádné překážky nebo pohybující se předměty ovlivňující jeho detekci.
• Čím vyšší je okolní teplota, tím nižší je citlivost snímače! Nominální detekční vzdálenost v příručce je vzdálenost, když je okolní teplota 22-24 ° C.
Ve výrobě je citlivost nastavena na 6 metrů.

Poznámka
1. Namiřte část čočky snímače na místo, kde se obvykle pohybuje lidské tělo.
2. Část objektivu je v poloze, kde zasahuje přirozené světlo, takže fotocitlivý senzor uvnitř objektivu může lépe vnímat okolní osvětlení.
POZNÁMKA: Výška lidského těla se liší, rychlost pohybu se liší, citlivost se také liší. Rychlost pohybu je 1,0 až 1,5 m / s. Pokud se změní velikost a rychlost pohybu osoby, změní se také detekční vzdálenost.

POZORNOST:
Při prvním použití senzorového produktu musíte věnovat pozornost následujícím položkám:
1. První napájení musí počkat 30 sekund, drž se dál od místa, kde senzor dokáže detekovat. Jakmile se světlo automaticky vypne, lidské tělo vstoupí do detekčního rozsahu senzoru a pohybuje se v normálním směru pohybu. Senzor dokáže detekovat a řídit zátěž, aby mohl začít pracovat.
2. Metody nastavení LUX, doba zpoždění a citlivost najdete v obsahu v diagramech A, B a C pro provoz.

Pokud používáte tento výrobek, upravte citlivost do vhodné polohy, kterou potřebujete. Nenastavujte citlivost na maximum, aby nedošlo k tomu, že produkt nebude fungovat normálně kvůli nesprávným činnostem. Pohyb způsobený malými zvířaty a interference z elektrické sítě mohou způsobit poruchu produktu.
Pokud produkt nemůže fungovat normálně, zkuste přiměřeně snížit citlivost a proveďte test.

Tato příručka je obsahem programování produktu, nebudeme vás zvlášť informovat. Je přísně zakázáno kopírovat obsah návodu k použití pro jakékoli jiné účely bez souhlasu společnosti.
