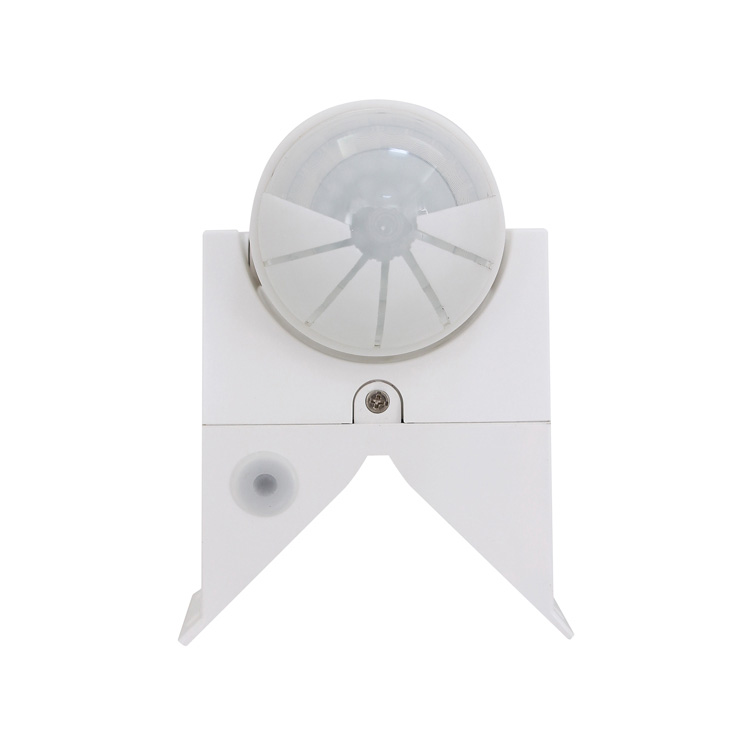

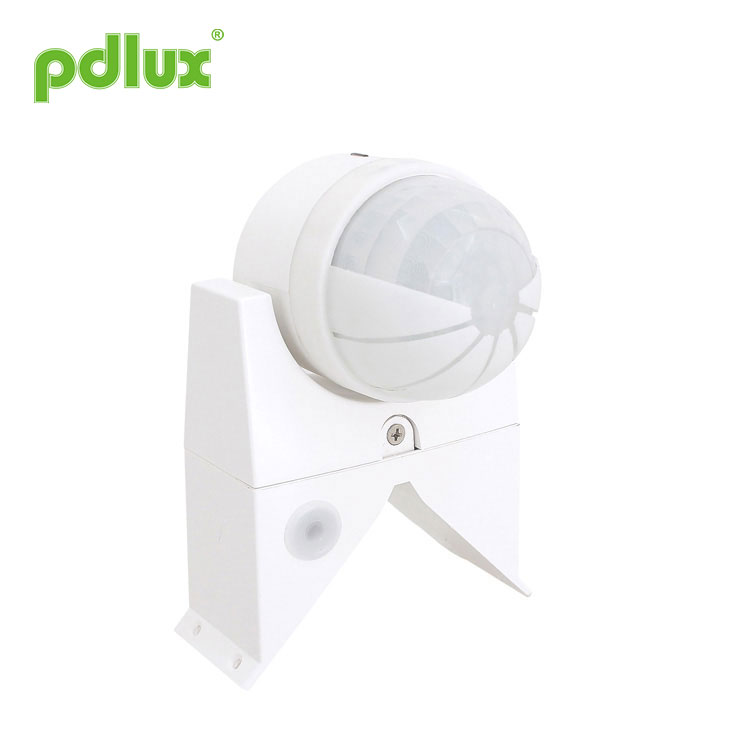

Časově nastavitelný PIR pohybový senzor
Můžete si být jisti, že si koupíte časově nastavitelný PIR pohybový senzor z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR106
Odeslat dotaz
Časově nastavitelný PIR pohybový senzor
souhrn
Produkt využívá 2 vysoce citlivé detektory, integrovaný obvod a technologii SMT; 2 detektory tvoří jeho široký detekční rozsah; využívá infračervenou energii z lidského těla jako zdroj řídicího signálu, když člověk vstoupí do detekčního rozsahu, může spustit řízenou zátěž najednou, dokáže automaticky identifikovat den a noc, snadno se instaluje a pole použití je široké. Spojuje automatismus, pohodlí, bezpečnost, úsporu energie a praktičnost.
Specifikace
Informace ze senzoru
Funkce
Automaticky identifikujte den a noc: uživatel si může nastavit pracovní světlo. Když je nastaven na slunce (max), funguje ve dne i v noci; když měsíc (min), funguje pouze při okolním osvětlení pod 20LUX;
Rozsah detekce je nastavitelný: nastavením citlivosti můžete nastavit vzdálenost podle instalační polohy a požadovaného rozsahu detekce, citlivost má skvělé spojení se směrem pohybu;
Nastavení času se přidává průběžně: když přijme druhý indukční signál znovu po první indukci, vypočítá časové zpoždění po druhé indukci;
Nastavení času je nastavitelné: časové zpoždění lze upravit sami podle vašich požadavků, nejkratší nastavený čas produktu je asi 10 sekund, nejdelší je 6 minut ~ 9 minut;
Indikace napájení a indikace snímání: při zapnutém napájení svítí LED zeleně, při snímání oranžová;
Poskytněte kryt objektivu: když nepotřebujete snímat určitý rozsah, můžete nainstalovat kryt objektivu, abyste rozsah zablokovali.
Instalace (jako na obrázku1)
1、Před instalací vypněte napájení;
2、Uvolněte šroub základny, podle obrázku připojovacího vodiče připojte napájecí vodič a napájecí vodič do sloupce spojovacího vedení v senzoru a poté šroub utáhněte;
3、Nainstalujte snímač do požadované polohy s předním pohybem, nízkou citlivostí křížového pohybu, vysokou citlivostí dilatantů a šroubů.
Test
Otočte knoflík Lux proti směru hodinových ručiček na maximum (☼); Knoflík času proti směru hodinových ručiček na min(-) a knoflík Sens ve směru hodinových ručiček na max(+);
Zapněte napájení, LED svítí zeleně a po 40~50 sekundách je senzor ve stabilním pracovním stavu;
O 5 ~ 10 sekund později poté, co zátěž přestane fungovat, vnímejte to, zátěž by měla fungovat, LED se rozsvítí oranžově. A v žádném smyslu se LED dioda obnoví zeleně, zátěž by měla přestat fungovat asi po 10 sekundách;
Pokud otočíte knoflíkem Lux proti směru hodinových ručiček na min(☾) a otestujete jej v okolním světle nad 20LUX, poté, co zátěž přestane fungovat, zjistíte, že zátěž by neměla fungovat; neprůhledným předmětem (např. ručníkem atd.) zakryjte detekční okénko, zátěž by měla fungovat bez jakýchkoliv rozumných podmínek, je normální, že zátěž přestane fungovat přibližně do 10 sekund.
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Pozor na instalaci
Nechte jej nainstalovat elektrikářem nebo zkušenou osobou;
Nepovažujte objekt nepokoje za jeho instalační základ;
Před detekčním okénkem by neměla být žádná překážka nebo pohybující se předmět, který by provedl jeho detekci;
Neinstalujte jej tam, kde se zjevně mění proud vzduchu; například: klimatizace a ohřívač vzduchu.
Některé problémy a řešení
① Zatížení nefunguje:
· Zkontrolujte, zda je připojení napájení a zátěže správné nebo ne;
· Zkontrolujte, zda je zátěž dobrá nebo ne;
· Zkontrolujte, zda vámi nastavené pracovní osvětlení odpovídá okolnímu světlu nebo ne.
② Citlivost je velmi nízká:
· Zkontrolujte, zda se před detekčním okénkem nenachází překážka, která brání příjmu signálu ze senzoru, nebo ne;
· Zkontrolujte, zda okolní teplota není příliš vysoká nebo ne;
· Zkontrolujte, zda je snímaný signál v detekčním poli nebo ne;
· Zkontrolujte, zda je výška instalace v rozsahu požadovaném v návodu nebo ne;
· Zkontrolujte, zda je orientace pohybu správná nebo ne.
③ Senzor nemůže automaticky vypnout zátěž:
·Zda je v detekčním poli nepřetržitý snímaný signál nebo ne;
·Zda je časové zpoždění nastaveno na maximum nebo ne;
·Zda je výkon v souladu s požadavkem instrukce nebo ne;
·Zda se teplota vzduchu v blízkosti senzoru zjevně mění, například klimatizace, ohřívač vzduchu atd.
● Při použití v různých prostředích nenastavujte citlivost na nejvyšší. Protože to může snadno vést k poruše.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
Instrukce pro infračervený snímač pohybu PD-PIR106
souhrn
Produkt využívá 2 vysoce citlivé detektory, integrovaný obvod a technologii SMT; 2 detektory tvoří jeho široký detekční rozsah; využívá infračervenou energii z lidského těla jako zdroj řídicího signálu, když člověk vstoupí do detekčního rozsahu, může spustit řízenou zátěž najednou, dokáže automaticky identifikovat den a noc, snadno se instaluje a pole použití je široké. Spojuje automatismus, pohodlí, bezpečnost, úsporu energie a praktičnost.
Specifikace
|
Napájení: 220-240V/AC 100-130V/AC Frekvence napájení: 50/60Hz Jmenovité zatížení: 3000W Max.wolfram (220-240V/AC) 300W Max. zářivka (220-240V/AC) 1200W Max. wolfram (100-130V/AC) 150W Max. zářivka (220-240V/AC) Nastavení času: Min: 10s (přibližně) Max: 6min~9min (nastavitelné) |
Detekční rozsah: max. 15m (22℃) (nastavitelný) Detekční úhel: 220° Ovládání světla: <15LUX~denní světlo (nastavitelné) Spotřeba energie: 0,45W (pracovní) 0,1W (statický) Instalační výška:1,8m~2,5m Relativní vlhkost: <93%RH Rychlost pohybu detekce:0,6~1,5m/s Pracovní teplota:-10~+40℃ |
Informace ze senzoru
Funkce
Automaticky identifikujte den a noc: uživatel si může nastavit pracovní světlo. Když je nastaven na slunce (max), funguje ve dne i v noci; když měsíc (min), funguje pouze při okolním osvětlení pod 20LUX;
Rozsah detekce je nastavitelný: nastavením citlivosti můžete nastavit vzdálenost podle instalační polohy a požadovaného rozsahu detekce, citlivost má skvělé spojení se směrem pohybu;
Nastavení času se přidává průběžně: když přijme druhý indukční signál znovu po první indukci, vypočítá časové zpoždění po druhé indukci;
Nastavení času je nastavitelné: časové zpoždění lze upravit sami podle vašich požadavků, nejkratší nastavený čas produktu je asi 10 sekund, nejdelší je 6 minut ~ 9 minut;
Indikace napájení a indikace snímání: při zapnutém napájení svítí LED zeleně, při snímání oranžová;
Poskytněte kryt objektivu: když nepotřebujete snímat určitý rozsah, můžete nainstalovat kryt objektivu, abyste rozsah zablokovali.
Instalace (jako na obrázku1)
1、Před instalací vypněte napájení;
2、Uvolněte šroub základny, podle obrázku připojovacího vodiče připojte napájecí vodič a napájecí vodič do sloupce spojovacího vedení v senzoru a poté šroub utáhněte;
3、Nainstalujte snímač do požadované polohy s předním pohybem, nízkou citlivostí křížového pohybu, vysokou citlivostí dilatantů a šroubů.
Test
Otočte knoflík Lux proti směru hodinových ručiček na maximum (☼); Knoflík času proti směru hodinových ručiček na min(-) a knoflík Sens ve směru hodinových ručiček na max(+);
Zapněte napájení, LED svítí zeleně a po 40~50 sekundách je senzor ve stabilním pracovním stavu;
O 5 ~ 10 sekund později poté, co zátěž přestane fungovat, vnímejte to, zátěž by měla fungovat, LED se rozsvítí oranžově. A v žádném smyslu se LED dioda obnoví zeleně, zátěž by měla přestat fungovat asi po 10 sekundách;
Pokud otočíte knoflíkem Lux proti směru hodinových ručiček na min(☾) a otestujete jej v okolním světle nad 20LUX, poté, co zátěž přestane fungovat, zjistíte, že zátěž by neměla fungovat; neprůhledným předmětem (např. ručníkem atd.) zakryjte detekční okénko, zátěž by měla fungovat bez jakýchkoliv rozumných podmínek, je normální, že zátěž přestane fungovat přibližně do 10 sekund.
 |
POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně! |
Pozor na instalaci
Nechte jej nainstalovat elektrikářem nebo zkušenou osobou;
Nepovažujte objekt nepokoje za jeho instalační základ;
Před detekčním okénkem by neměla být žádná překážka nebo pohybující se předmět, který by provedl jeho detekci;
Neinstalujte jej tam, kde se zjevně mění proud vzduchu; například: klimatizace a ohřívač vzduchu.
Některé problémy a řešení
① Zatížení nefunguje:
· Zkontrolujte, zda je připojení napájení a zátěže správné nebo ne;
· Zkontrolujte, zda je zátěž dobrá nebo ne;
· Zkontrolujte, zda vámi nastavené pracovní osvětlení odpovídá okolnímu světlu nebo ne.
② Citlivost je velmi nízká:
· Zkontrolujte, zda se před detekčním okénkem nenachází překážka, která brání příjmu signálu ze senzoru, nebo ne;
· Zkontrolujte, zda okolní teplota není příliš vysoká nebo ne;
· Zkontrolujte, zda je snímaný signál v detekčním poli nebo ne;
· Zkontrolujte, zda je výška instalace v rozsahu požadovaném v návodu nebo ne;
· Zkontrolujte, zda je orientace pohybu správná nebo ne.
③ Senzor nemůže automaticky vypnout zátěž:
·Zda je v detekčním poli nepřetržitý snímaný signál nebo ne;
·Zda je časové zpoždění nastaveno na maximum nebo ne;
·Zda je výkon v souladu s požadavkem instrukce nebo ne;
·Zda se teplota vzduchu v blízkosti senzoru zjevně mění, například klimatizace, ohřívač vzduchu atd.
● Při použití v různých prostředích nenastavujte citlivost na nejvyšší. Protože to může snadno vést k poruše.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
