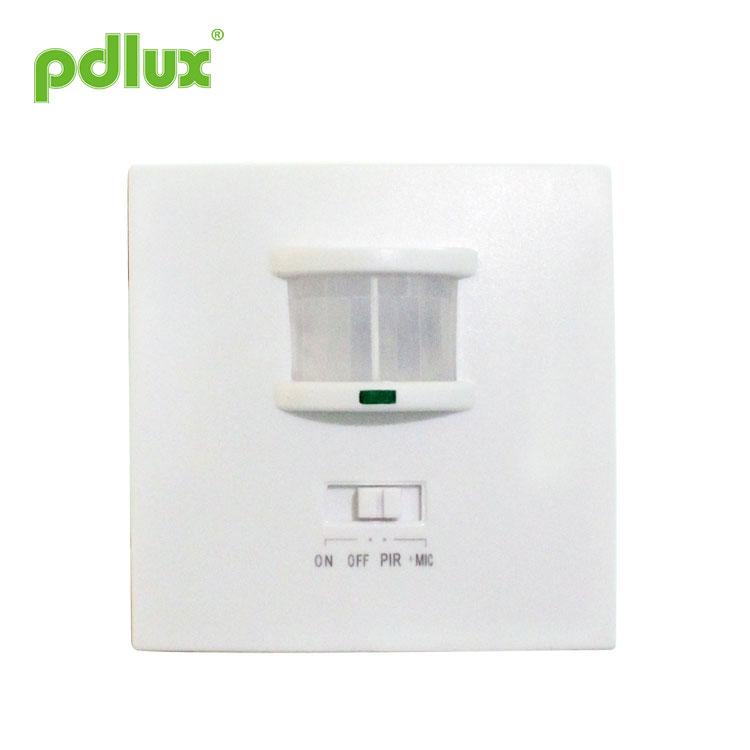

Nástěnný vypínač inteligentního osvětlení
Můžete si být jisti, že si koupíte nástěnný vypínač Smart Light Equipment z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR200
Odeslat dotaz
Nástěnný vypínač inteligentního osvětlení
souhrn
Jedná se o infračervený senzor nové generace vyvinutý na základě naší dlouhodobé prognózy a průzkumu trhu. Má silnou stabilitu, shromažďuje multifunkční, praktický, dobrý vzhled, široké pracovní napětí, pohodlnou instalaci, indikaci detekce, vícefunkční režim atd. Přijímá techniku SMT. Odpovídá evropskému standardu, je vhodný pro automatické ovládání pro domácnost, hotel i podnik.
Specifikace
Informace o senzoru
Funkce
Multifunkční: Má ON, OFF, ovládání světla, vysoce citlivé ovládání zvuku, dlouhé vzdálenosti, širokopásmové infračervené detekční funkce.
Praktičnost: ovládáním světla může ovládat ovládání zvuku a okolního světla, když senzor funguje. Může pracovat při různém okolním osvětlení ve dne iv noci, může také pracovat pouze při nízkém okolním osvětlení; Nastavení času si můžete sami upravit ve stanoveném rozsahu; Infračervenou indukci a citlivost ovládání zvuku můžete ovládat sami.
Dobrý vzhled: Povrchový design je jednoduchý, pěkný, ale neztrácí velkorysost, styl je elegance, po instalaci nebude mít náhodný pocit.
Široké pracovní napětí: 100-240VAC 50/60Hz.
Pohodlná instalace: Výběr ze dvou režimů instalace. Může být instalován v kruhovém nebo čtvercovém tvaru
spojovací krabice; snímač můžete upevnit dvěma šrouby na spojovací krabici v kruhovém tvaru, také jej připevnit
speciální instalační police na senzor.
Indikace detekce: Kontrolka svítí jednou, když detekuje pokaždé.
Multifunkční režim: Můžete vybrat ON, OFF, infračervená detekce, infračervená detekce + režim ovládání zvuku,
pokud zvolíte režim infračervené detekce + ovládání zvuku, lampa se automaticky rozsvítí, když zaklepete na
dveře nebo řekněte „Vracím se“ v noci, když se vrátíte domů, bude váš domov teplejší a mnohem víc
romantický.
Instalace
Vypněte napájení.
Uvolněte připojovací sloupek na spodní straně snímače, zasuňte vodič do připojovacího otvoru, utáhněte šrouby.
Odložte povrch snímače, připojte snímač do připojovací krabice.
Pokud jej chcete nainstalovat do čtvercové připojovací krabice, prostrčte stavěcí šroub do instalačního otvoru, zablokujte radiátor tak, aby mířil na instalační otvor na připojovací krabici, a poté šroub utáhněte; pokud jej chcete instalovat do kruhového tvaru, můžete použít stejný způsob jako kvadrát, také upravit polohu snímače, utáhnout stavěcí šroub na povrchu, poté se automaticky otevře upevňovací rameno, upevněte spojovací krabici.
Zapněte napájení a poté jej vyzkoušejte.
Test
Nastavte přepínač funkcí na „ON“, nastavte „SENS“ na maximum, „MIC“ na maximum; „LUX“ na maximum; „TIME“ na minimum;
Zapněte napájení, lampa by měla svítit;
Nastavte přepínač funkcí do polohy „OFF“ po 30 sekundách, lampa by měla zhasnout, všechny funkce by měly být ve stavu „stop“;
Nastavte přepínač funkcí do polohy „PIR“ po 30 sekundách, kontrolka induktoru se rozsvítí po 20 sekundách, když je signál indukce, ať je kontrolka zapnutá nebo ne. Pokud není signál induktoru, lampa by měla zhasnout během 5~10 sekund, lampa by se měla znovu rozsvítit po 5 sekundách. Nastavte „LUX“ na minimum, po zhasnutí, když není žádný signál induktoru, by lampa měla zhasnout během dne, ale pokud použijete k zakrytí senzoru neprůhledný předmět, lampa by se měla rozsvítit a poté zhasnout do 5~ 10 sekund;
Nastavte přepínač funkcí do polohy „+MIC“, „LUX“ na maximum, poté je senzor v režimu infračervené detekce + ovládání zvuku, zakryjte detektor, pokud lampa svítí, bez signálu induktoru by lampa měla zhasnout po 5~10 sekundách, po 5 sekundách, pokud tleskáte rukama, by se lampa měla rozsvítit a poté po 5~10 sekundách zhasnout (žádný signál induktoru).
POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb větrem foukání listí a záclon, malá zvířata a nesprávný pohyb rušením elektrické sítě a elektrických zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Poznámka
Nechte jej nainstalovat elektrikářem nebo zkušeným člověkem;
Objekty neklidu nelze považovat za základní plochu instalace;
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci;
Vyhněte se instalaci v blízkosti zón se změnou teploty, jako je klimatizace, ústřední topení atd.;
Neotevírejte pouzdro pro vaši bezpečnost, pokud po instalaci najdete závěs;
Pokud existuje nějaký rozdíl mezi návodem a produkty, upřednostněte produkt, omlouvám se, že vás již neinformuji.
Varování
Žádný dvouřadý produkt nelze použít na zářivku osaměle. Pokud ji opravdu chcete zapojit do zářivky, musí být zářivka smíchána se žárovkou (zátěž musí být paralelní zapojení).
NEZAPÍNEJTE SNÍMAČ PŘÍMO DO NAPÁJENÍ!!!
Nějaký problém a vyřešený způsob
1, Zátěž nefunguje:
a: Zkontrolujte, zda je správné zapojení napájení a zátěže;
b: Zkontrolujte, zda je zatížení dobré;
c: Zkontrolujte, zda sada pracovních světel odpovídá ovládání světla.
2、Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálu;
b: Zkontrolujte, zda není okolní teplota příliš vysoká;
c: Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli;
d: Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu;
e: Zkontrolujte, zda je orientace pohybu správná.
3、Snímač nemůže automaticky vypnout zátěž:
a: Zkontrolujte, zda je v detekčním poli nepřetržitý signál;
b: Zkontrolujte, zda je nastavení času nejdelší;
c: Zkontrolujte, zda napájení odpovídá pokynům;
d: Zkontrolujte, zda se teplota v blízkosti senzoru zjevně nemění, jako je klimatizace nebo ústřední topení atd.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
Instrukce pro infračervený pohybový senzor PD-PIR200
souhrn
Jedná se o infračervený senzor nové generace vyvinutý na základě naší dlouhodobé prognózy a průzkumu trhu. Má silnou stabilitu, shromažďuje multifunkční, praktický, dobrý vzhled, široké pracovní napětí, pohodlnou instalaci, indikaci detekce, vícefunkční režim atd. Přijímá techniku SMT. Odpovídá evropskému standardu, je vhodný pro automatické ovládání pro domácnost, hotel i podnik.
Specifikace
|
Napájení: 100-240VAC Frekvence napájení: 50/60Hz Jmenovité zatížení: 300W Max. (100-130VAC) 500W Max. (220-240VAC) Instalační výška: 0,4m~1,8m Detekční úhel: >140° Ovládání světla: 3LUX~1000LUX (nastavitelné) |
Nastavení času: 5s~7min±2min (nastavitelné) Detekční rozsah: 12m Max (22°C) (nastavitelný) Spotřeba energie: 0,45W (statická 0,1W) Rychlost detekce pohybu: 0,6~1,5m/s Citlivost ovládání zvuku: 30db~90db (nastavitelná) Pracovní vlhkost: <93%RH Pracovní teplota: -10°C~+40°C |
Informace o senzoru
Funkce
Multifunkční: Má ON, OFF, ovládání světla, vysoce citlivé ovládání zvuku, dlouhé vzdálenosti, širokopásmové infračervené detekční funkce.
Praktičnost: ovládáním světla může ovládat ovládání zvuku a okolního světla, když senzor funguje. Může pracovat při různém okolním osvětlení ve dne iv noci, může také pracovat pouze při nízkém okolním osvětlení; Nastavení času si můžete sami upravit ve stanoveném rozsahu; Infračervenou indukci a citlivost ovládání zvuku můžete ovládat sami.
Dobrý vzhled: Povrchový design je jednoduchý, pěkný, ale neztrácí velkorysost, styl je elegance, po instalaci nebude mít náhodný pocit.
Široké pracovní napětí: 100-240VAC 50/60Hz.
Pohodlná instalace: Výběr ze dvou režimů instalace. Může být instalován v kruhovém nebo čtvercovém tvaru
spojovací krabice; snímač můžete upevnit dvěma šrouby na spojovací krabici v kruhovém tvaru, také jej připevnit
speciální instalační police na senzor.
Indikace detekce: Kontrolka svítí jednou, když detekuje pokaždé.
Multifunkční režim: Můžete vybrat ON, OFF, infračervená detekce, infračervená detekce + režim ovládání zvuku,
pokud zvolíte režim infračervené detekce + ovládání zvuku, lampa se automaticky rozsvítí, když zaklepete na
dveře nebo řekněte „Vracím se“ v noci, když se vrátíte domů, bude váš domov teplejší a mnohem víc
romantický.
Instalace
Vypněte napájení.
Uvolněte připojovací sloupek na spodní straně snímače, zasuňte vodič do připojovacího otvoru, utáhněte šrouby.
Odložte povrch snímače, připojte snímač do připojovací krabice.
Pokud jej chcete nainstalovat do čtvercové připojovací krabice, prostrčte stavěcí šroub do instalačního otvoru, zablokujte radiátor tak, aby mířil na instalační otvor na připojovací krabici, a poté šroub utáhněte; pokud jej chcete instalovat do kruhového tvaru, můžete použít stejný způsob jako kvadrát, také upravit polohu snímače, utáhnout stavěcí šroub na povrchu, poté se automaticky otevře upevňovací rameno, upevněte spojovací krabici.
Zapněte napájení a poté jej vyzkoušejte.
Test
Nastavte přepínač funkcí na „ON“, nastavte „SENS“ na maximum, „MIC“ na maximum; „LUX“ na maximum; „TIME“ na minimum;
Zapněte napájení, lampa by měla svítit;
Nastavte přepínač funkcí do polohy „OFF“ po 30 sekundách, lampa by měla zhasnout, všechny funkce by měly být ve stavu „stop“;
Nastavte přepínač funkcí do polohy „PIR“ po 30 sekundách, kontrolka induktoru se rozsvítí po 20 sekundách, když je signál indukce, ať je kontrolka zapnutá nebo ne. Pokud není signál induktoru, lampa by měla zhasnout během 5~10 sekund, lampa by se měla znovu rozsvítit po 5 sekundách. Nastavte „LUX“ na minimum, po zhasnutí, když není žádný signál induktoru, by lampa měla zhasnout během dne, ale pokud použijete k zakrytí senzoru neprůhledný předmět, lampa by se měla rozsvítit a poté zhasnout do 5~ 10 sekund;
Nastavte přepínač funkcí do polohy „+MIC“, „LUX“ na maximum, poté je senzor v režimu infračervené detekce + ovládání zvuku, zakryjte detektor, pokud lampa svítí, bez signálu induktoru by lampa měla zhasnout po 5~10 sekundách, po 5 sekundách, pokud tleskáte rukama, by se lampa měla rozsvítit a poté po 5~10 sekundách zhasnout (žádný signál induktoru).
POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb větrem foukání listí a záclon, malá zvířata a nesprávný pohyb rušením elektrické sítě a elektrických zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Poznámka
Nechte jej nainstalovat elektrikářem nebo zkušeným člověkem;
Objekty neklidu nelze považovat za základní plochu instalace;
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci;
Vyhněte se instalaci v blízkosti zón se změnou teploty, jako je klimatizace, ústřední topení atd.;
Neotevírejte pouzdro pro vaši bezpečnost, pokud po instalaci najdete závěs;
Pokud existuje nějaký rozdíl mezi návodem a produkty, upřednostněte produkt, omlouvám se, že vás již neinformuji.
Varování
Žádný dvouřadý produkt nelze použít na zářivku osaměle. Pokud ji opravdu chcete zapojit do zářivky, musí být zářivka smíchána se žárovkou (zátěž musí být paralelní zapojení).
NEZAPÍNEJTE SNÍMAČ PŘÍMO DO NAPÁJENÍ!!!
Nějaký problém a vyřešený způsob
1, Zátěž nefunguje:
a: Zkontrolujte, zda je správné zapojení napájení a zátěže;
b: Zkontrolujte, zda je zatížení dobré;
c: Zkontrolujte, zda sada pracovních světel odpovídá ovládání světla.
2、Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálu;
b: Zkontrolujte, zda není okolní teplota příliš vysoká;
c: Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli;
d: Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu;
e: Zkontrolujte, zda je orientace pohybu správná.
3、Snímač nemůže automaticky vypnout zátěž:
a: Zkontrolujte, zda je v detekčním poli nepřetržitý signál;
b: Zkontrolujte, zda je nastavení času nejdelší;
c: Zkontrolujte, zda napájení odpovídá pokynům;
d: Zkontrolujte, zda se teplota v blízkosti senzoru zjevně nemění, jako je klimatizace nebo ústřední topení atd.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
