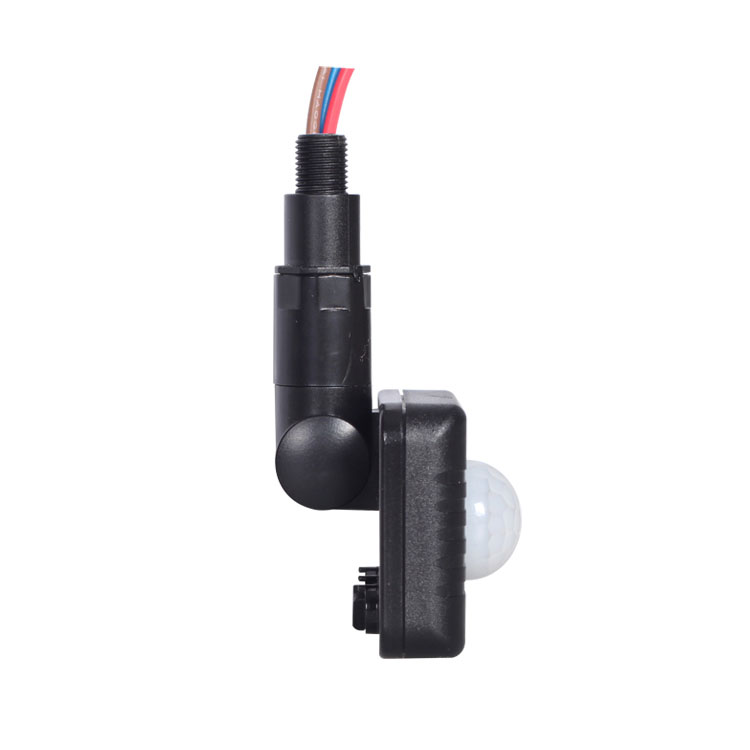

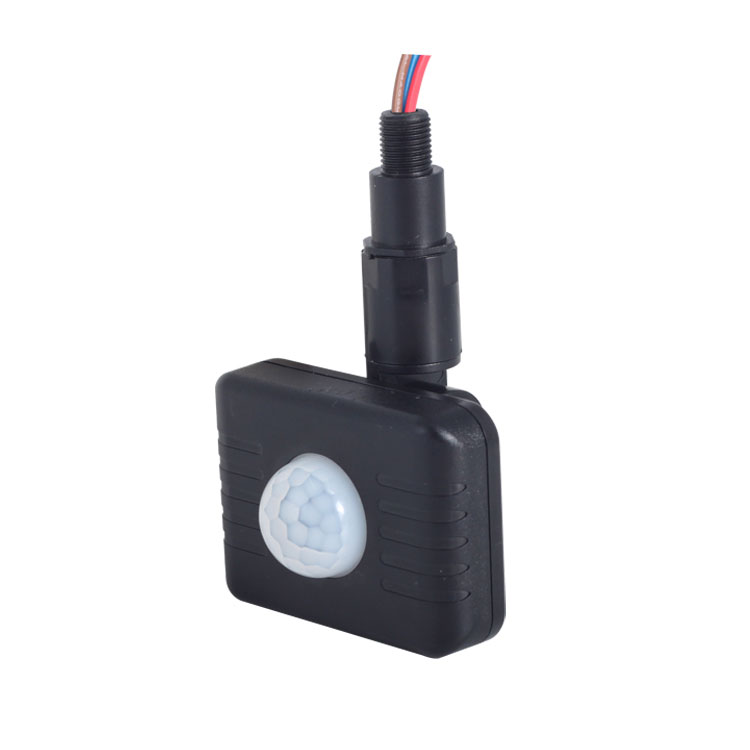

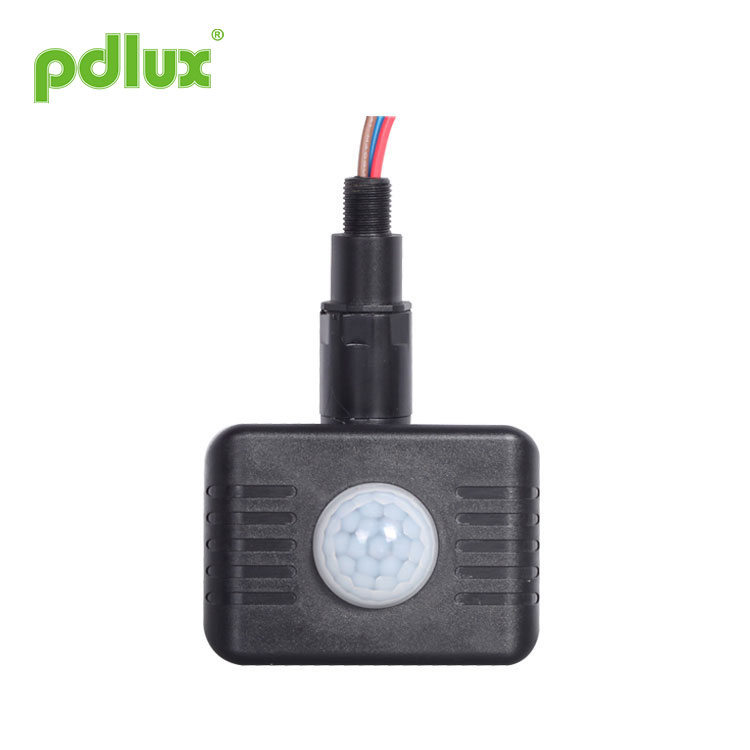

Modelka:PD-PIR157

Odeslat dotaz

Instrukce pro infračervený senzor PD-PIR157

souhrn
Produkt je PIR Pyroelektrický inteligentní spínač, využívá infračervenou energii od člověka jako zdroj řídicího signálu a určuje, zda světlo musí fungovat nebo ne, a automaticky ovládá zapínání a vypínání světla. Když člověk vstoupí do detekce, spustí se senzor do práce se světlo rozsvítí; když opustíte pole detekce a dosáhne čas nastavení, světlo se vypne. Dokáže automaticky detekovat osvětlení okolního světla a nastavit a upravit hodnotu podle skutečné potřeby. Například světlo se rozsvítí a funguje, když okolní osvětlení je pod nastavenou hodnotou. jakmile překročí nastavenou hodnotu, světlo přestane fungovat.

Specifikace

Napájení: 100-240VAC, 50/60Hz
Jmenovité zatížení: 0,5A Max. (jakékoli zatížení)
Pohotovostní výkon: ＜0,2W
Nastavení času: 8s-9min (nastavení)
Ovládání světla: <10LUX-＞300LUX (nastavení)
Rychlost detekce pohybu: 0,6-1,5m/s
Detekční úhel: 120°

Detekční rozsah: 2-10m (24°C)
(instalace na zeď)
Pracovní teplota: -10~+40°C
Pracovní vlhkost: ≤95%RH
Výška instalace: 1,8 m ~ 2,5 m (instalace na stěnu)
Barva produktu: černá/bílá
IP: 44

Funkce
Dokáže identifikovat den a noc: ovládání světla lze libovolně nastavit, když funguje. Může pracovat ve dne i v noci, když je nastaven na polohu „slunce“ (max); ale může pracovat pouze při ovládání světla menším než 10 luxů, když je nastaveno na polohu „měsíc“ (min). Pokud jde o vzor nastavení, podívejte se na zkušební vzor.

Časové zpoždění lze přidávat průběžně: když přijme druhý indukční signál po prvním, vypočítá čas ještě jednou na zbytek prvního základního časového zpoždění. (Nastavte čas)

Lze jej definovat v rozsahu 10~>300 LUX. Pro úplné otočení knoflíku ve směru hodinových ručiček je to asi 10 luxů, zcela proti směru hodinových ručiček je to asi 300 luxů. Při nastavování detekční zóny a provádění testu chůze za denního světla byste měli otočit knoflíkem úplně ve směru hodinových ručiček.

Lze ji definovat od 8 sekund (úplné otočení proti směru hodinových ručiček) do 9 minut (úplné otočení po směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu.

Snímání informací

Název každé části

Způsob nastavení: potenciometr

(1)Nastavení časového zpoždění

Lze ji definovat od 8 sekund (úplné otočení proti směru hodinových ručiček) do 9 minut (úplné otočení po směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu.

POZNÁMKA:Když se světlo automaticky vypne, bude trvat 3 sekundy, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se může automaticky rozsvítit pouze později.

(2)Nastavení detekčního rozsahu
Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na mini je to 2-4m a při otočení na max je to 10m.

(3) Nastavení ovládání světla
Lze jej definovat v rozsahu 10~>300 LUX. Pro úplné otočení knoflíku ve směru hodinových ručiček je to asi 10 luxů, zcela proti směru hodinových ručiček je to asi 300 luxů. Při nastavování detekční zóny a provádění testu chůze za denního světla byste měli otočit knoflíkem úplně ve směru hodinových ručiček.

Instalace

I. Připojte vedení podle pravého obrázku.
N-Blue
L-hnědá
L'-Red (z infračerveného senzoru)

Připojte hnědou a modrou k napájení; Připojte červenou a modrou k zátěži, barvu vedení lze změnit podle požadavků různých zemí.

II. 1.Odšroubujte šroub krytu rozvodné skříňky lamp;
2. Senzor je instalován na lampě;
3.Podle schématu zapojení pro zapojení;
4. Zavřete kryt propojovací skříňky lampy, utáhněte šrouby.

Poznámka: Délku drátu lze upravit podle požadavků.

Test
1. Knoflík pro nastavení času (TIME): Uživatel může zvolit dobu zpoždění podle potřeby, obvykle při instalaci měření, knoflík pro nastavení času (TIME) na minimum, takže kontrola instalace je rychlá a snadná. Po instalaci může být 8 sekund ~ 9 minut ± 2 minuty libovolně zvolený čas zhasnutí, nastavte čas a potvrďte testovací čas, hlava senzoru by měla být co nejvíce dolů, aby nedošlo k posunutí přední části signálu senzoru, výsledný nastavený čas není kvazi;

2. Knoflík pro nastavení osvětlení (LUX): Uživatel může použít tento knoflík k výběru, pod jakým druhem okolního světla (denní až noční), senzor zadá hodnotu automatického indukčního osvětlení.

Obvykle se 3LUX zobrazuje jako noc, 100LUX ~ 2000LUX by měla být denní hodnota. Proto při prvním nastavení může uživatel upravit knoflík LUX podle svých potřeb;

3. Knoflík nastavení citlivosti SENS (knoflík nastavení detekční vzdálenosti): Maximální detekční vzdálenost senzoru je maximální vzdálenost 10 metrů, když je okolní teplota 24 ℃. Pokud je okolní teplota příliš vysoká, detekční vzdálenost se zkrátí.

Vysoká citlivost v zimě a nízká citlivost v létě, uživatel může nastavit knoflík SENS podle velikosti oblasti, aby senzor automaticky snímal vzdálenost požadovanou uživatelem.

POZORNOST:Při použití tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste zabránili tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb větrem foukání listí a záclon, malá zvířata a nesprávný pohyb rušením elektrické sítě a elektrických zařízení. Všichni tito vedou, že produkt nefunguje normálně!

Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Pozornost:při testování ve dne nastavte knoflík LUX do polohy, jinak
čidlo neindukuje rozsvícení lampy!

Zvláštní pozornost
1. Vyhněte se instalaci jednotky na chvějící se předmět, například strom atd., protože kývání povede k indukci senzoru; falešně a rozsvítit lampu.
2. Neinstalujte jednotku tam, kde je přímo vystaveno slunečnímu záření.
3. Neinstalujte jednotku tam, kde hodně prší. Protože citlivost na indukci se sníží tam, kde hodně prší.
4. Nenastavujte jednotku směrem k veřejné komunikaci, protože osoba pohybující se po veřejné komunikaci a plyn o vysoké teplotě také pravděpodobně vedou lampu.
5. Citlivost jednotky je velmi vysoká na pohyb lidského těla do šířky, ale je velmi nízká na pohyb zepředu. Při instalaci byste tedy měli zvolit polohu, ve které se pohybující objekt může pohybovat po šířce se senzorem, aby senzor fungoval spolehlivě.

Nějaký problém a vyřešený způsob
1, Zátěž nefunguje:
a: Zkontrolujte, zda je správné zapojení napájení a zátěže;
b: Zkontrolujte, zda je zatížení dobré;
c: Zkontrolujte, zda sada pracovních světel odpovídá ovládání světla.

2、Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálu;
b: Zkontrolujte, zda není okolní teplota příliš vysoká;
c: Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli;
d: Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu;
e: Zkontrolujte, zda je orientace pohybu správná.

3、Snímač nemůže automaticky vypnout zátěž:
a: Zkontrolujte, zda je v detekčním poli nepřetržitý signál;
b: Zkontrolujte, zda je nastavení času nejdelší;
c: Zkontrolujte, zda napájení odpovídá pokynům;
d: Zkontrolujte, zda se teplota v blízkosti senzoru zjevně nemění, jako je klimatizace nebo ústřední topení atd.

● Při použití v různých prostředích nenastavujte citlivost na nejvyšší.
Protože to může snadno vést k poruše.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
