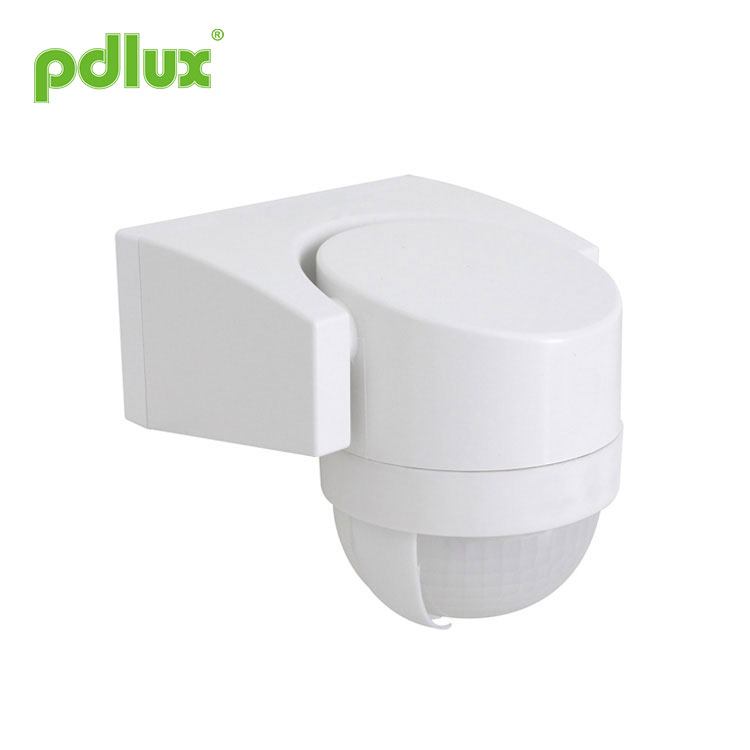

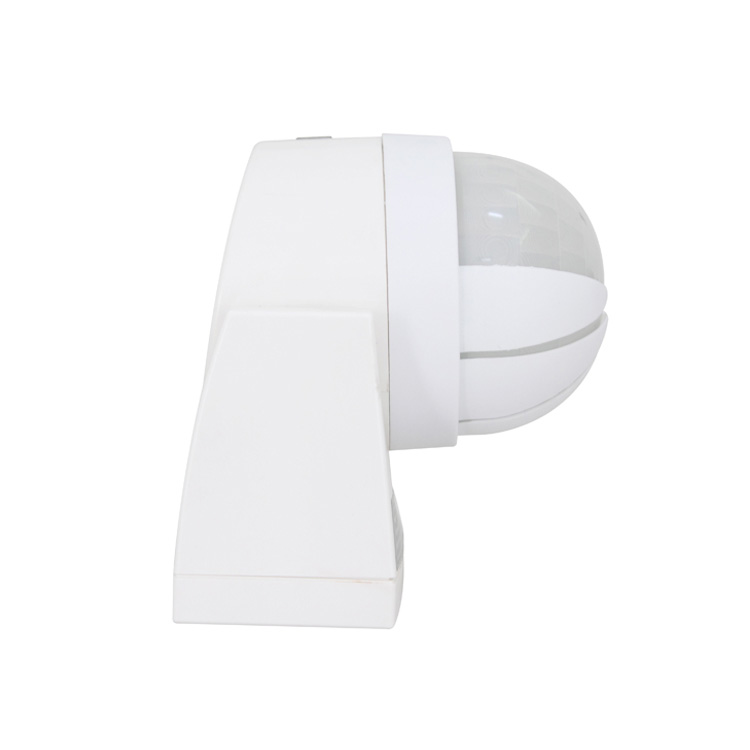

Spínač světla snímače přiblížení PIR
Jako profesionální výrobce světelného spínače snímače pohybu PIR si můžete být jisti, že si v naší továrně zakoupíte spínač snímače pohybu PIR a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR105-Z
Odeslat dotaz
Spínač světla snímače přiblížení PIR
Tento produkt je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Tento produkt používá jeden senzor s vysokým rozlišením, který je téměř dvakrát vyšší než citlivost jediného tradičního senzoru. Používá MCU k přesnému výpočtu informací o spínači a přesně řídí relé, aby být zapnutý v nulovém bodě sinusovky, takže každá zátěž je zapnutá. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží.
Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky kondenzátory s různými kapacitami. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.
Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.
Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.
Specifikace
Informace ze senzoru
Funkce
Nastavení LUX:
LUX označuje osvětlenost prostředí. Nastavením nastavovacího knoflíku LUX si můžete vybrat, při jakém osvětlení chcete senzor dostat do indukce. Vyberte si zvyk, který vám vyhovuje.
Některé z možností v řešení 20LUX mají být osvětleny. Někteří volí jako indukční osvětlení ambientní osvětlení 50LUX a někteří volí indukční osvětlení kdykoli, pokud je nastavovací knoflík LUX nastaven na maximum.
Úprava času:
Knoflík pro nastavení času se používá k nastavení času poté, co senzor zaznamená světlo, a uživatel může rozumně zvolit dobu zpoždění po indukci.
Instalace (viz následující schéma)
Před instalací vypněte napájení;
Uvolněte šroub základny a pomocí dilatantů a šroubů nainstalujte základnu na potřebné místo;
Podle obrázku připojovacího vodiče zapojte napájecí a zátěžový vodič do sloupce připojovacího vedení ve snímači;
Upevněte tělo snímače na spodní kryt;
Stiskněte horní kryt snímače a utáhněte šroub základny.
Otočte knoflík Lux ve směru hodinových ručiček na maximum (☼); Knoflík času proti směru hodinových ručiček na min(-) a knoflík Sens ve směru hodinových ručiček na max(+).
Zapněte napájení, LED svítí zeleně a asi po 30 sekundách je senzor ve stabilním pracovním stavu;
Když zátěž zhasne poprvé, dejte to smysl znovu po 5s, zátěž by měla fungovat, LED se rozsvítí oranžově. A v žádném smyslu se LED dioda obnoví zeleně, zátěž by měla přestat fungovat asi po 10 sekundách;
Pokud otočíte knoflíkem Lux proti směru hodinových ručiček na min ( ) a otestujete jej při okolním světle nad 10LUX, poté, co zátěž přestane fungovat, zjistíte, že zátěž by neměla fungovat; neprůhledným předmětem (např. ručníkem atd.) zakryjte detekční okénko, zátěž by měla fungovat, v žádném případě je normální, že zátěž přestane fungovat přibližně do 10 sekund.
Pozor na instalaci
Nechte jej nainstalovat elektrikářem nebo zkušenou osobou;
Nepovažujte objekt nepokoje za jeho instalační základ.
Před detekčním okénkem by neměla být žádná překážka nebo pohybující se předmět, který by provedl jeho detekci;
Neinstalujte jej tam, kde se zjevně mění proud vzduchu; například: klimatizace a ohřívač vzduchu.
Některé problémy a řešení
Zatížení nefunguje:
• Zkontrolujte, zda je připojení napájení a zátěže správné nebo ne.
• Zkontrolujte, zda je zátěž dobrá nebo ne.
• Zkontrolujte, zda vámi nastavené pracovní osvětlení odpovídá okolnímu světlu či nikoli.
Citlivost je velmi nízká:
• Zkontrolujte, zda se před detekčním okénkem nenachází překážka, která brání příjmu signálu čidla;
• Zkontrolujte, zda okolní teplota není příliš vysoká nebo ne.
• Zkontrolujte, zda je snímaný signál v detekčním poli nebo ne.
• Zkontrolujte, zda je výška instalace v rozsahu požadovaném v návodu nebo ne.
• Zkontrolujte, zda je orientace pohybu správná nebo ne.
Senzor nemůže automaticky vypnout zátěž:
• Zda je v detekčním poli nepřetržitý snímaný signál nebo ne.
• Zda je nastavení času nastaveno na maximum nebo ne.
• Zda výkon odpovídá požadavku pokynu či nikoli.
• Zda se teplota vzduchu v blízkosti senzoru zjevně mění, například klimatizace, ohřívač vzduchu atd.
● Při použití v různých prostředích nenastavujte citlivost na nejvyšší. Protože to může snadno vést k poruše.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
Instrukce pro infračervený pohybový senzor PD-PIR105-Z
Tento produkt je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Tento produkt používá jeden senzor s vysokým rozlišením, který je téměř dvakrát vyšší než citlivost jediného tradičního senzoru. Používá MCU k přesnému výpočtu informací o spínači a přesně řídí relé, aby být zapnutý v nulovém bodě sinusovky, takže každá zátěž je zapnutá. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží.
Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky kondenzátory s různými kapacitami. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.
Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.
Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.
Specifikace
|
Napájení: 220-240VAC, 50Hz/60Hz 100-130VAC, 50Hz/60Hz Všechny zátěže: 1200W (220-240VAC) 800W (100-130VAC) Nastavení času: 10s-12min (nastavitelné) Detekční rozsah (22°）:15m Max. |
Detekční úhel: 120° Ovládání světla: <10LUX~denní světlo (nastavitelné) Pracovní teplota: -10~+40℃ Pracovní vlhkost: <93%RH Instalační výška: 1,8m~2,5m Rychlost pohybu detekce: 0,6~1,5 m/s |
Informace ze senzoru
Funkce
Nastavení LUX:
LUX označuje osvětlenost prostředí. Nastavením nastavovacího knoflíku LUX si můžete vybrat, při jakém osvětlení chcete senzor dostat do indukce. Vyberte si zvyk, který vám vyhovuje.
Některé z možností v řešení 20LUX mají být osvětleny. Někteří volí jako indukční osvětlení ambientní osvětlení 50LUX a někteří volí indukční osvětlení kdykoli, pokud je nastavovací knoflík LUX nastaven na maximum.
Úprava času:
Knoflík pro nastavení času se používá k nastavení času poté, co senzor zaznamená světlo, a uživatel může rozumně zvolit dobu zpoždění po indukci.
Instalace (viz následující schéma)
Před instalací vypněte napájení;
Uvolněte šroub základny a pomocí dilatantů a šroubů nainstalujte základnu na potřebné místo;
Podle obrázku připojovacího vodiče zapojte napájecí a zátěžový vodič do sloupce připojovacího vedení ve snímači;
Upevněte tělo snímače na spodní kryt;
Stiskněte horní kryt snímače a utáhněte šroub základny.
Otočte knoflík Lux ve směru hodinových ručiček na maximum (☼); Knoflík času proti směru hodinových ručiček na min(-) a knoflík Sens ve směru hodinových ručiček na max(+).
Zapněte napájení, LED svítí zeleně a asi po 30 sekundách je senzor ve stabilním pracovním stavu;
Když zátěž zhasne poprvé, dejte to smysl znovu po 5s, zátěž by měla fungovat, LED se rozsvítí oranžově. A v žádném smyslu se LED dioda obnoví zeleně, zátěž by měla přestat fungovat asi po 10 sekundách;
Pokud otočíte knoflíkem Lux proti směru hodinových ručiček na min ( ) a otestujete jej při okolním světle nad 10LUX, poté, co zátěž přestane fungovat, zjistíte, že zátěž by neměla fungovat; neprůhledným předmětem (např. ručníkem atd.) zakryjte detekční okénko, zátěž by měla fungovat, v žádném případě je normální, že zátěž přestane fungovat přibližně do 10 sekund.
|
POZORNOST: Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně! Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte. |
 |
Pozor na instalaci
Nechte jej nainstalovat elektrikářem nebo zkušenou osobou;
Nepovažujte objekt nepokoje za jeho instalační základ.
Před detekčním okénkem by neměla být žádná překážka nebo pohybující se předmět, který by provedl jeho detekci;
Neinstalujte jej tam, kde se zjevně mění proud vzduchu; například: klimatizace a ohřívač vzduchu.
Některé problémy a řešení
Zatížení nefunguje:
• Zkontrolujte, zda je připojení napájení a zátěže správné nebo ne.
• Zkontrolujte, zda je zátěž dobrá nebo ne.
• Zkontrolujte, zda vámi nastavené pracovní osvětlení odpovídá okolnímu světlu či nikoli.
Citlivost je velmi nízká:
• Zkontrolujte, zda se před detekčním okénkem nenachází překážka, která brání příjmu signálu čidla;
• Zkontrolujte, zda okolní teplota není příliš vysoká nebo ne.
• Zkontrolujte, zda je snímaný signál v detekčním poli nebo ne.
• Zkontrolujte, zda je výška instalace v rozsahu požadovaném v návodu nebo ne.
• Zkontrolujte, zda je orientace pohybu správná nebo ne.
Senzor nemůže automaticky vypnout zátěž:
• Zda je v detekčním poli nepřetržitý snímaný signál nebo ne.
• Zda je nastavení času nastaveno na maximum nebo ne.
• Zda výkon odpovídá požadavku pokynu či nikoli.
• Zda se teplota vzduchu v blízkosti senzoru zjevně mění, například klimatizace, ohřívač vzduchu atd.
● Při použití v různých prostředích nenastavujte citlivost na nejvyšší. Protože to může snadno vést k poruše.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
