Spínač detektoru pohybu PIR

Následuje úvod do spínače detektoru pohybového senzoru PIR, doufám, že vám pomůžu lépe porozumět spínači detektoru pohybového senzoru PIR.

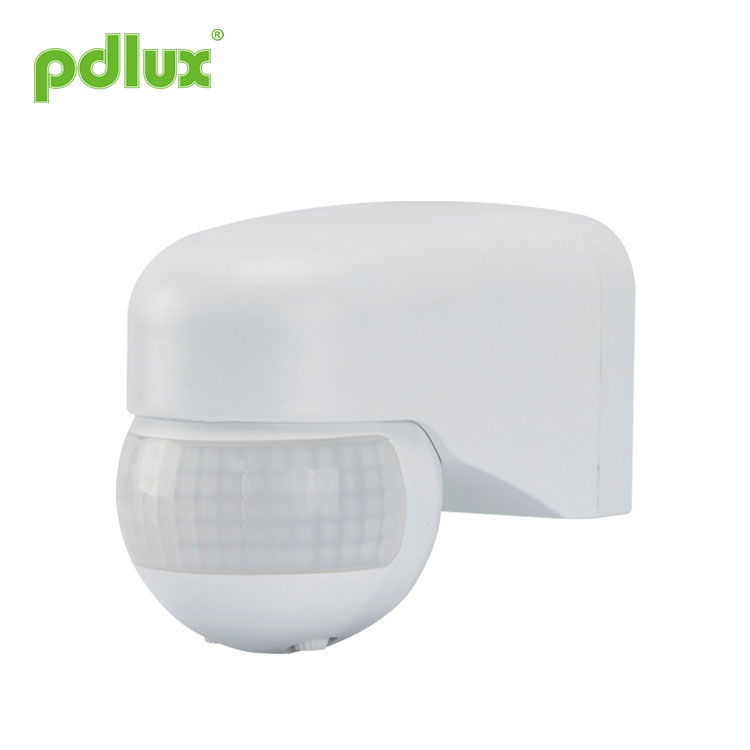

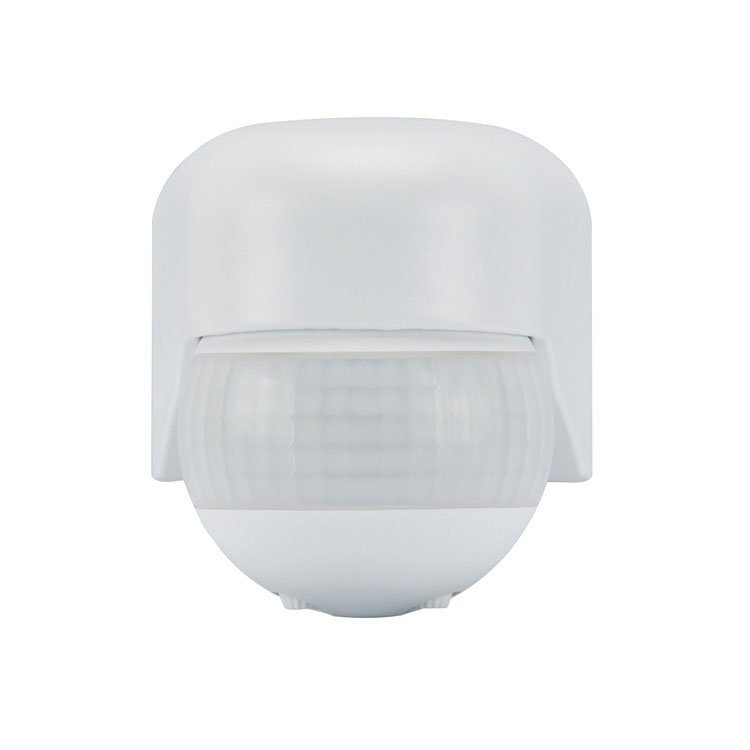

Modelka:PD-PIR155

Odeslat dotaz

Instrukce pro infračervený senzor PD-PIR155

IP 65

souhrn
Tento spínač detektoru pohybu PIR je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Využívá MCU k přesnému výpočtu informací o spínači a přesně řídí zapnutí relé v nulovém bodě sinusové vlny, takže každá zátěž je zapnuto. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží. Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky všechny kondenzátory s různou kapacitou. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.

Aby se tento problém vyřešil, tento produkt využívá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž se řeší problém s nárazovým proudem zátěže, výrazně se zvyšuje nosnost a prodlužuje se životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.

Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.

Specifikace

Napájení: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Všechna zatížení: 1200W Max. (220-240VAC)
800W Max.（100-130VAC）
Nastavení času: 12s-12min (nastavitelné)
Ovládání světla: ＜10LUX-2000LUX (nastavitelné)

Detekční rozsah (22°C): 10m Max.
Detekční úhel: 180º
Výška instalace: 1,8-2,5m
Pracovní teplota: -10°C-+40°C
Pracovní vlhkost: <93%RH
Rychlost pohybu snímání: 0,6-1,5 m/s

Funkce
Nastavení LUX:
LUX označuje osvětlenost prostředí. Nastavením nastavovacího knoflíku LUX si můžete vybrat, při jakém osvětlení chcete senzor dostat do indukce. Vyberte si zvyk, který vám vyhovuje.

Některé z možností v řešení 20LUX mají být osvětleny. Někteří volí jako indukční osvětlení ambientní osvětlení 50LUX a někteří volí indukční osvětlení kdykoli, pokud je nastavovací knoflík LUX nastaven na maximum.

Úprava času:
Knoflík pro nastavení času se používá k nastavení času poté, co senzor zaznamená světlo, a uživatel může rozumně zvolit dobu zpoždění po indukci.

Informace ze senzoru

	(1)Nastavení ovládání světla Může být definován v rozsahu <10~2000 LUX. Pro úplné otočení knoflíku ve směru hodinových ručiček je to asi 10 luxů, zcela proti směru hodinových ručiček je to asi 2000 luxů. Při nastavování detekční zóny a provádění testu chůze za denního světla byste měli otočit knoflíkem úplně ve směru hodinových ručiček.
	(2)Nastavení času Lze ji definovat od 12 sekund (úplné otočení proti směru hodinových ručiček) do 12 minut (úplné otočení po směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu.

POZNÁMKA:Když se světlo automaticky vypne, bude trvat 1 sekundu, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se automaticky zapne pouze signál detekovaný o 1 sekundu později.

Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.

Schéma zapojení - vodiče

I. Připojte vedení podle pravého obrázku.

N – modrá
L – hnědá
L' – červená (pochází z infračerveného senzoru)
propojte modrou a hnědou s napájením
spojte modrou a červenou se zátěží.

Instalace
1、Vypněte napájení;
2、Odšroubujte hřebík na spodní straně. Otevřete otvor pro drát. Napájecí vodič a napájecí vodič jsou vyvrtány ve spodní části;
3、Dno je upevněno ve zvolené poloze pomocí nafouknutého šroubu;
4、Připojte napájení a zátěž ke sloupku propojovacího vodiče podle schématu náčrtu;
5、Snímač je upevněn na spodní straně, zašroubujte hřebík a připojte napájení. Pak to můžete otestovat.

Test
1. Po instalaci otočte knoflíkem ovládání světla (1) proti směru hodinových ručiček na maximální hodnotu. Před zapnutím napájení otočte časovým knoflíkem (2) proti směru hodinových ručiček až na konec.

2.Po připojení napájení, zátěž začne pracovat, často 30 sekund po normálním indukčním režimu.

3. Jakmile je detekována, zátěž funguje a indikátor se rozsvítí a přestane fungovat o 12 sekund později, když není detekován žádný nepřetržitý signál. A pokud je signál detekován o 3 sekundy později, zátěž by měla začít pracovat a indikátor se rozsvítit a přestat fungovat o 12 sekund později, když není detekován žádný nepřetržitý signál.

4. Otočte knoflík LUX proti směru hodinových ručiček na minimum. Pokud je testován za podmínek nad 10LUX, zátěž by neměla fungovat poté, co přestane fungovat indukční zátěž; ale pokud zakryjete detekční okénko neprůhlednými předměty (ručníkem atd.), zátěž funguje. Při nepřítomnosti indukčních signálů by zátěž měla přestat fungovat do 12 sekund.

Poznámky
Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za základní plochu instalace.
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.

Poznámka
1. Udržujte senzor otočený směrem k oblasti, kde se obvykle pohybují lidé.
2. Udržujte senzor v poloze okolního světla, abyste získali mnohem přesnější nastavení osvětlení.
3. Pokud signál znovu detekujete během časového zpoždění, časové zpoždění bude překročeno.
4. Knoflík LUX: svítivost pracovních podmínek. Když knoflík přepne na „+“, znamená to, že může detekovat celý den, když knoflík přepne na „- “, bude fungovat pouze pod jasem <10 LUX.
5. Knoflík TIME：Je to doba, po kterou se světlo pomalu rozsvěcuje bez jakéhokoli signálu postupně až do vypnutí.

Nějaký problém a vyřešený způsob
Zátěž nefunguje:
a: Zkontrolujte napájení a zátěž.
b: Pokud je zátěž dobrá.
c: Zkontrolujte, zda pracovní světlo odpovídá okolnímu světlu.

Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálů.
b: Zkontrolujte, zda není okolní teplota příliš vysoká.
c: Zkontrolujte, zda je zdroj signálu v polích detekce.
d: Pokud je orientace pohybu správná.

Senzor nemůže automaticky vypnout zátěž:
a: Pokud je v polích detekce nepřetržitý signál.
b: Pokud je časové zpoždění nastaveno na nejdelší.
c: Pokud výkon odpovídá pokynu.
d: Pokud se teplota vzduchu změní v blízkosti senzoru, například klimatizace nebo ústřední topení atd.

● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují jakékoli změny a úpravy výrobce bez upozornění!
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
