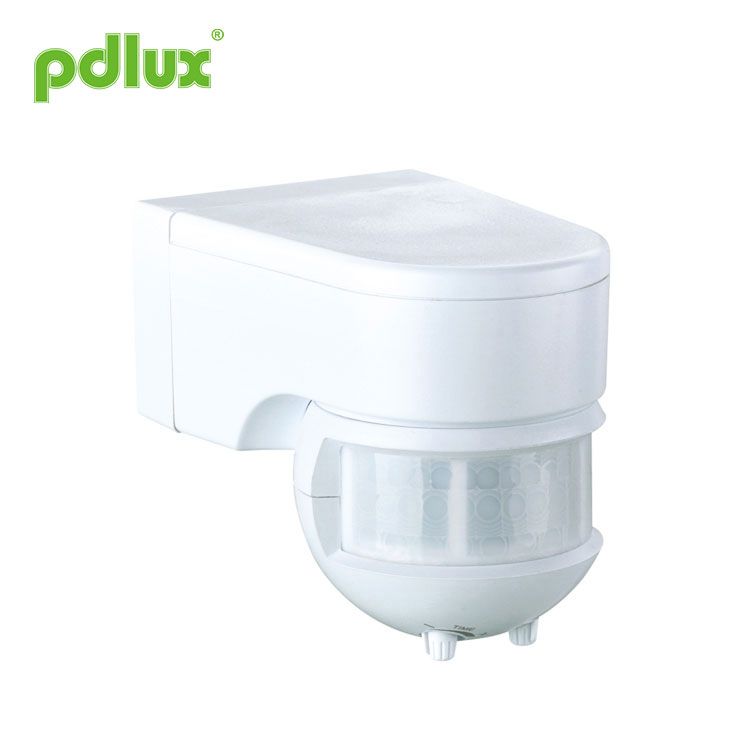

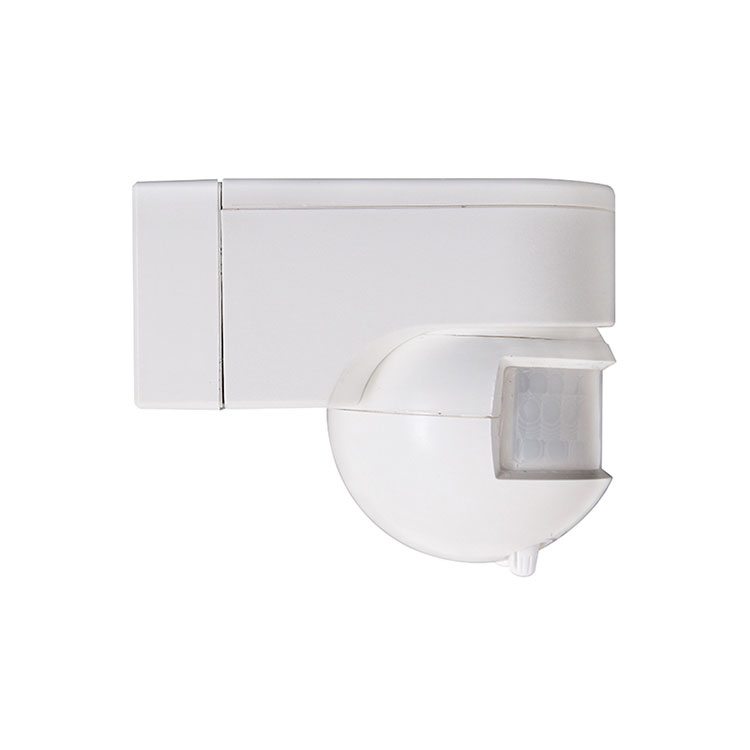

PIR pohybový senzor

Instrukce infračerveného senzoru PD-PIR128/PD-PIR129

INFORMACE O PRODUKTU
Tento senzor využívá vysoce citlivý detektor, technologii IC a SMD; využívá infračervenou energii z lidského těla jako zdroj řídicího signálu; když člověk vstoupí do detekčního pole, může spustit řízenou zátěž najednou; dokáže automaticky identifikovat den a noc; a spojuje automatismus, pohodlí, bezpečnost, úsporu energie a praktičnost.

SPECIFIKACE

Napájení: 100-130V/AC
220-240V/AC
Frekvence napájení: 50/60Hz
Jmenovité zatížení: 800W Max.wolfram (100-130V/AC)
150W Max. zářivka (100-130V/AC)
1200W Max. wolfram (220-240V/AC)
300W Max. zářivka (220-240V/AC)
Ovládání světla: <3LUX~denní světlo (nastavitelné)

Nastavení času: Min: 10sec Max:7min±1min
(nastavitelný)
Detekční úhel: 180°
Detekční rozsah: 12m Max (<24°C)
Pracovní teplota: -10°C~+40°C
Rychlost detekce pohybu: 0,6~1,5m/s
Pracovní vlhkost: <93%RH
Instalační výška: 0,5m~3,5m
Pohotovostní výkon: 0,45 W (statický 0,1 W)

INFORMACE SENZORU

FUNKCE
Detekční pole: Detekční rozsah lze upravit podle přání spotřebitele, ale orientace pohybu v poli má velký vztah k citlivosti;

Dokáže automaticky identifikovat den a noc: jeho ovládání pracovního světla lze upravit, když jej přepnete na denní světlo, může fungovat celý den i noc. Pokud jej přepnete na noc, může fungovat pouze za podmínek nižších než 10LUX.

Nastavení času se přidává průběžně: Když přijme druhý indukční signál po první indukci, přepočítá čas z druhé indukce.

Nastavení času je nastavitelné: Nastavení pracovní doby lze upravit podle přání zákazníka, minimální doba je 10 sekund, maximální je 7 min±1 min;

Indikace smyslů.

INSTALACE
1.Před instalací vypněte napájení;
2. Povolte šroub upevňující spodní kryt, zatáhněte za otvor pro kabel, protáhněte napájecí a napájecí kabel spodním krytem;
3.Připevněte spodní kryt pomocí dilatačního šroubu na zvolené místo;
4.Zapojte napájecí a zátěžový vodič do připojovacího sloupku v senzoru podle indikačního schématu;

5.Zapněte snímač na spodním krytu a utáhněte šroub, poté jej můžete zelektrizovat a vyzkoušet.

SCHÉMA PŘIPOJENÍ VODIČŮ
1. Modrý, hnědý a červený vodič je ze snímače;
2. Připojte modrou a hnědou k napájení;
3. Modrou a červenou spojte se zátěží.

POZOR PRO INSTALACI
Nechte jej nainstalovat elektrikářem nebo zkušeným člověkem;
Objekty neklidu nelze považovat za základní plochu instalace;
Před detekčním oknem nejsou žádné překážky nebo neklidné objekty ovlivňující detekci;
Vyhněte se instalaci tam, kde se teplota vzduchu zjevně mění, například: klimatizace, ústřední topení atd.;
Pokud po instalaci najdete háček, pro vaši bezpečnost neotevírejte pouzdro osobně.

TEST

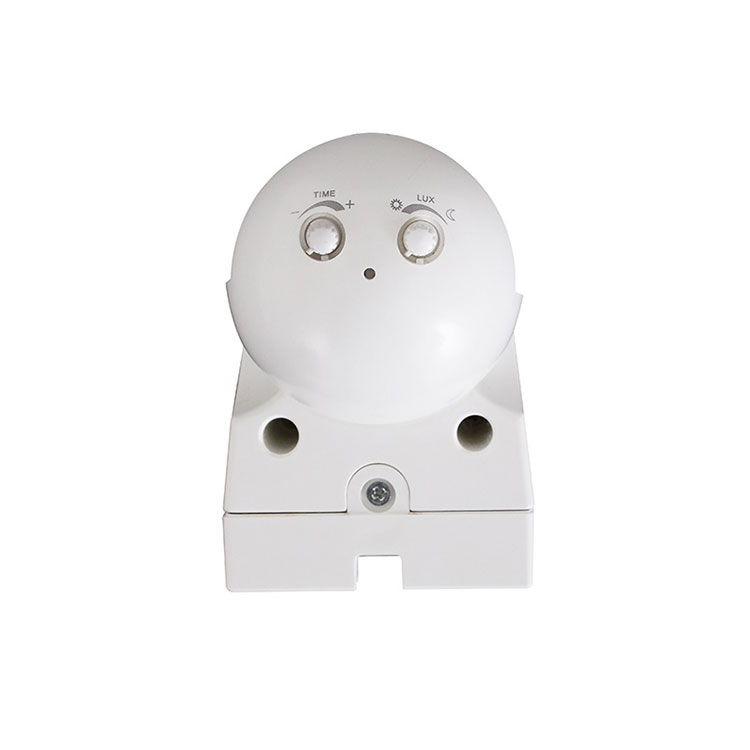

1.Otočte knoflíkem LUX proti směru hodinových ručiček až na konec (slunce); otočte knoflík TIME na konec (-) proti směru hodinových ručiček.
2.Zapněte napájení, po 60 sekundách přejde do stabilního pracovního stavu;
Po 3,5–10 s poté, co zátěž přestane fungovat, jednou ji detekujte, zátěž by měla fungovat a indikátor LED se rozsvítí, po 10 sekundách zátěž přestane fungovat.
4. Pokud ve dne otočíte knoflíkem LUX ve směru hodinových ručiček na konec (měsíc), senzor to nebude fungovat. S neprůhledným krytem okna snímacího světla, vnímejte jej, senzor bude fungovat;
5.Pokud je výše uvedené normální, můžete upravit knoflík LUX a TIME podle potřeby a poté jej použít;
Poznámka: Vnímejte jej znovu alespoň po 1~2s poté, co zátěž přestane fungovat, zátěž bude opět fungovat.

PROBLÉMY A ŘEŠENÍ
① Zátěž nefunguje
A. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
C. Zkontrolujte, zda vámi nastavené pracovní světlo odpovídá ovládání světla.

② Citlivost je nízká
A. Zkontrolujte, zda před detekčním okénkem není překážka, která by bránila příjmu signálů.
b. Zkontrolujte, zda není okolní teplota příliš vysoká; (čím vyšší je okolní teplota, tím horší je citlivost detekce senzoru, když je z výroby, specifikace je hodnota, když je okolní teplota 24 °C)
C. Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli.
d. Zkontrolujte, zda je výška instalace v rozsahu pokynů.
E. Zkontrolujte, zda je orientace pohybu správná.

③ Senzor nemůže automaticky vypnout zátěž
A. Zkontrolujte, zda je v detekčním poli nepřetržitý indukční signál, jako je pohybující se topný objekt (mobil atd.) a proud teplého vzduchu.
b. Zkontrolujte, zda je nastavení času nastaveno na max.
C. Zkontrolujte, zda výkon odpovídá požadovanému návodu.
d. Zkontrolujte, zda se teplota zjevně nemění v blízkosti čidla (např. klimatizace, ústřední topení atd.).

● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.

Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
