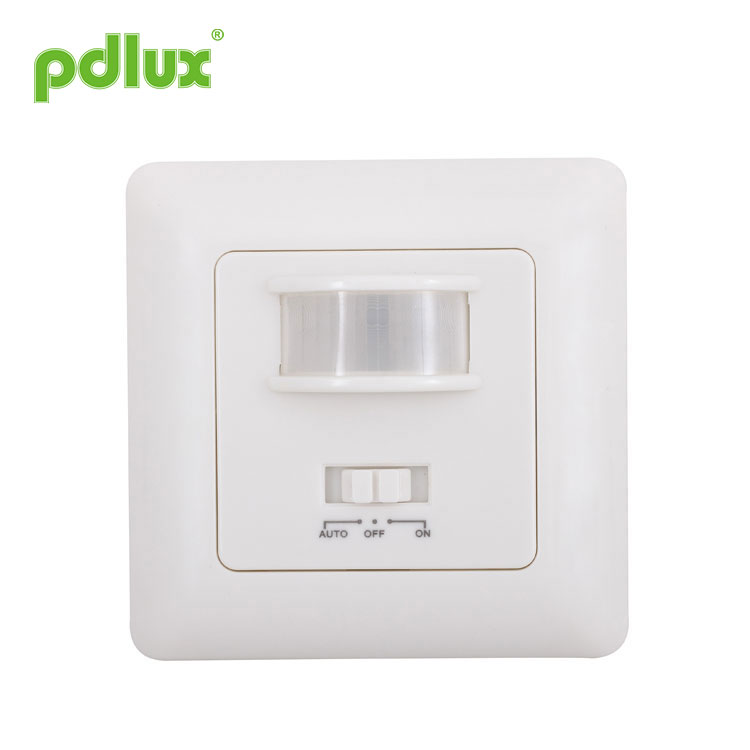

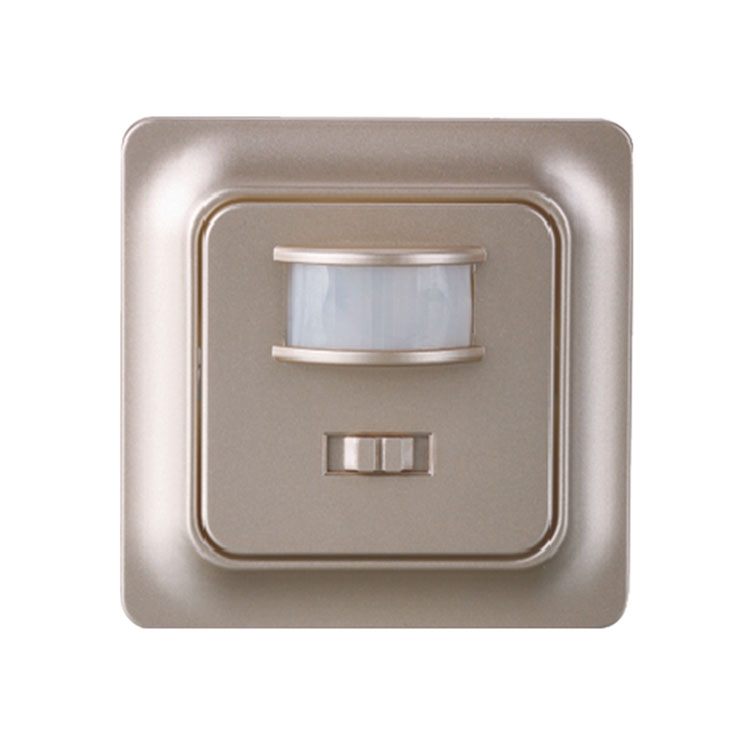

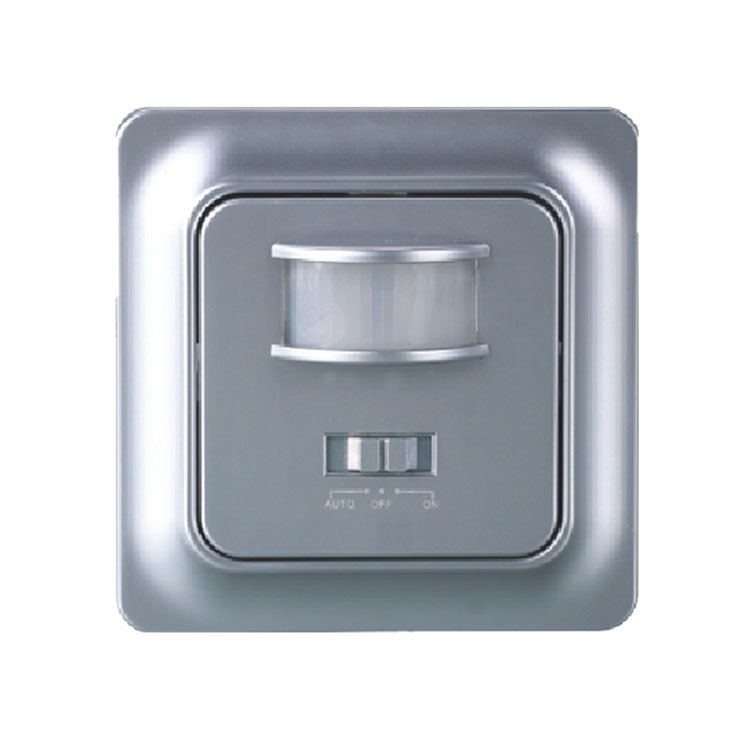

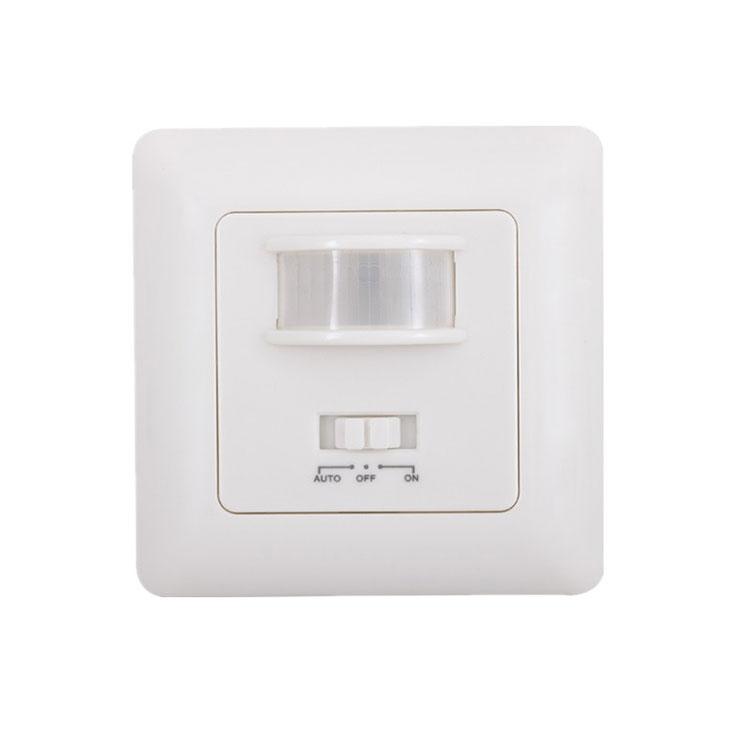

Spínač nástěnného osvětlení PIR pohybového senzoru

Můžete si být jisti, že si koupíte nástěnný spínač PIR Motion Sensor z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Modelka:PD-PIR221

Odeslat dotaz

Instrukce infračerveného snímače pohybu PD-PIR221

INFORMACE O PRODUKTU
PD-PIR221 je infračervený senzor nové generace vyvinutý na základě naší dlouhodobé prognózy a průzkumu trhu. Má silnou stabilitu, shromažďuje multifunkční, praktický, dobrý vzhled, široké pracovní napětí, pohodlnou instalaci, indikaci detekce, vícefunkčnostrežim atd. Přijímá techniku SMT.
Je v souladu s evropským standardem, je vhodný pro automatické ovládání pro domácnost, hotel a podnik.

SPECIFIKACE

Napájení: 220-240VAC
Frekvence napájení: 50/60Hz
Jmenovité zatížení: 500 W Max. wolfram (cosφ=1)
Detekční úhel: >140°
Ovládání světla: 3lux~1000lux (nastavitelné)
Nastavení času: 10±3s~10±2min (nastavitelné)
Detekční rozsah: 10±2 m max (22℃) (nastavitelný)

Instalační výška: 0,4m~1,8m
Pohotovostní výkon: 0,45 W (statický 0,1 W)
Rychlost detekce pohybu: 0,6~1,5m/s
Citlivost ovládání zvuku: 30db~90db
(nastavitelný)
Pracovní vlhkost: <93℅RH
Pracovní teplota: -10~+40℃

INFORMACE SENZORU

FUNKCE
Multifunkční: Má ON, OFF, ovládání světla, vysoce citlivé ovládání zvuku, dlouhé vzdálenosti, širokopásmové infračervené detekční funkce;

Praktičnost: ovládáním světla může ovládat ovládání zvuku a okolního světla, když senzor funguje. Může pracovat při různém okolním osvětlení ve dne iv noci, může také pracovat pouze při nízkém okolním osvětlení; Časové zpoždění si můžete sami nastavit ve stanoveném rozsahu; infračervenou indukci a citlivost ovládání zvuku můžete ovládat sami;

Dobrý vzhled: Povrchový design je jednoduchý, pěkný, ale neztrácí velkorysost, styl je elegance, po instalaci nebude mít náhodný pocit;

Široké pracovní napětí: 220-240V/AC 50Hz . Nebudete se bát, když budete cestovat po celé Evropě s PD-PIR221;

Pohodlná instalace: Výběr ze dvou režimů instalace. Může být instalován v kruhové nebo čtvercové spojovací krabici; Snímač můžete upevnit dvěma šrouby na spojovací krabici v kruhovém tvaru, také jej připevnit pomocí speciální instalační police na snímač. Jedním slovem, ať už je orientace instalace spojovací krabice správná, PD-PIR221 to udělá
instalace naplocho;

Multifunkční režim: Můžete vybrat ON, OFF, infračervenou detekci, infračervenou detekci + režim ovládání zvuku, pokud zvolíte režim infračervené detekce + režim ovládání zvuku, lampa se automaticky rozsvítí, když zaklepete na dveře nebo řeknete „Přicházím zpět“ v noci se vrátíte domů, váš domov bude teplejší a romantičtější.

INSTALACE
Vypněte napájení.
Uvolněte připojovací sloupek na spodní straně snímače, zasuňte vodič do připojovacího otvoru, utáhněte šrouby.
Odložte povrch snímače, připojte snímač do připojovací krabice.
Pokud jej chcete nainstalovat do čtvercové připojovací krabice, prostrčte stavěcí šroub do instalačního otvoru, zablokujte radiátor tak, aby mířil na instalační otvor na připojovací krabici, a poté šroub utáhněte; pokud jej chcete instalovat do kruhového tvaru, můžete použít stejný způsob jako kvadrát, také upravit polohu snímače, utáhnout stavěcí šroub na povrchu, poté se automaticky otevře upevňovací rameno, upevněte spojovací krabici.
Zapněte napájení a poté jej vyzkoušejte.

SCHÉMA PŘIPOJENÍ VODIČŮ

TEST
Nastavte přepínač funkcí do polohy „ON“, „MIC“ proti směru hodinových ručiček na minimum; „LUX“ ve směru hodinových ručiček na maximum; „TIME“ proti směru hodinových ručiček na minimum;

Zapněte napájení, lampa by měla svítit;

Nastavte přepínač funkcí do polohy „OFF“ po 30 sekundách, lampa by měla zhasnout, všechny funkce by měly být ve stavu „stop“;

Nastavte přepínač funkcí do polohy „AUTO“ po 30 sekundách, kontrolka induktoru se rozsvítí po 20 sekundách, když je signál indukce, ať kontrolka svítí nebo ne. Pokud není signál induktoru, lampa by měla zhasnout během 10~13 sekund. Nastavte „LUX“ na minimum, po zhasnutí, když není žádný signál induktoru, by lampa měla zhasnout během dne, ale pokud použijete k zakrytí senzoru neprůhledný předmět, lampa by se měla rozsvítit a poté zhasnout do 10~ 13 sekund;

Nastavte přepínač funkcí na „AUTO“, „LUX“ na maximum, „MIC“ na maximum; pak je senzor v režimu infračervené detekce + ovládání zvuku, zakryjte detektor, pokud svítí lampa, bez signálu induktoru, lampa by měla zhasnout po 10~13 sekundách, po 5 sekundách, pokud tlesknete rukama, by se lampa měla rozsvítit a poté zhasnout po 5~10 sekundách (žádný signál induktoru).

Pozornost
Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení.
Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

POZNÁMKA
Nechte jej nainstalovat elektrikářem nebo zkušeným člověkem;
Objekty neklidu nelze považovat za základní plochu instalace;
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci;
Vyhněte se instalaci v blízkosti zón se změnou teploty, jako je klimatizace, ústřední topení atd.;
Neotevírejte pouzdro pro vaši bezpečnost, pokud po instalaci najdete závěs;
Pokud existuje nějaký rozdíl mezi návodem a produkty, upřednostněte produkt, omlouvám se, že vás již neinformuji.
