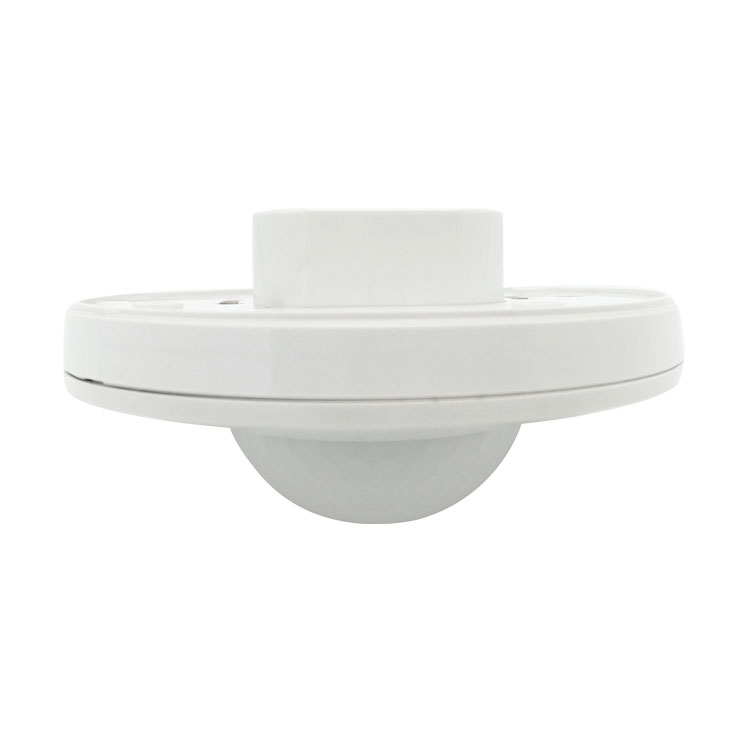

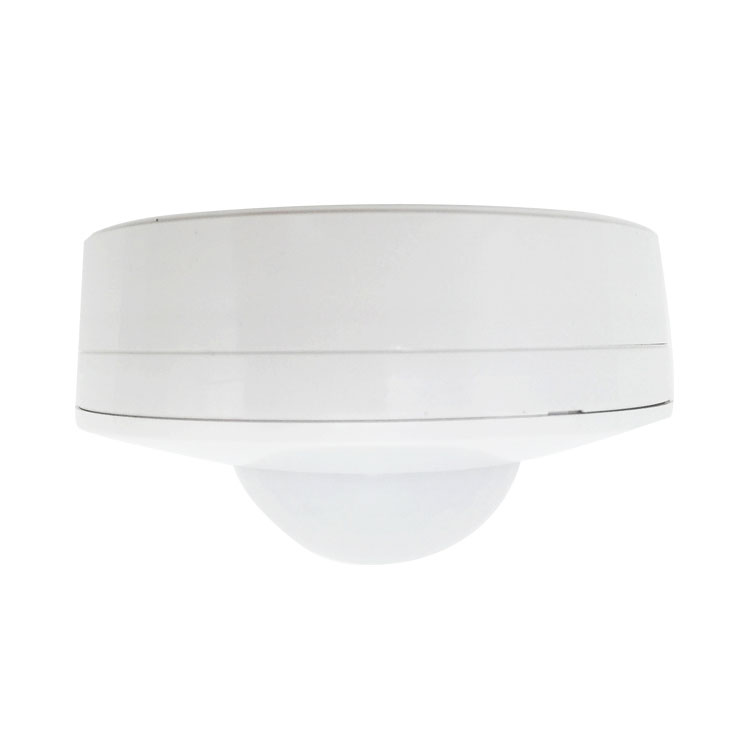

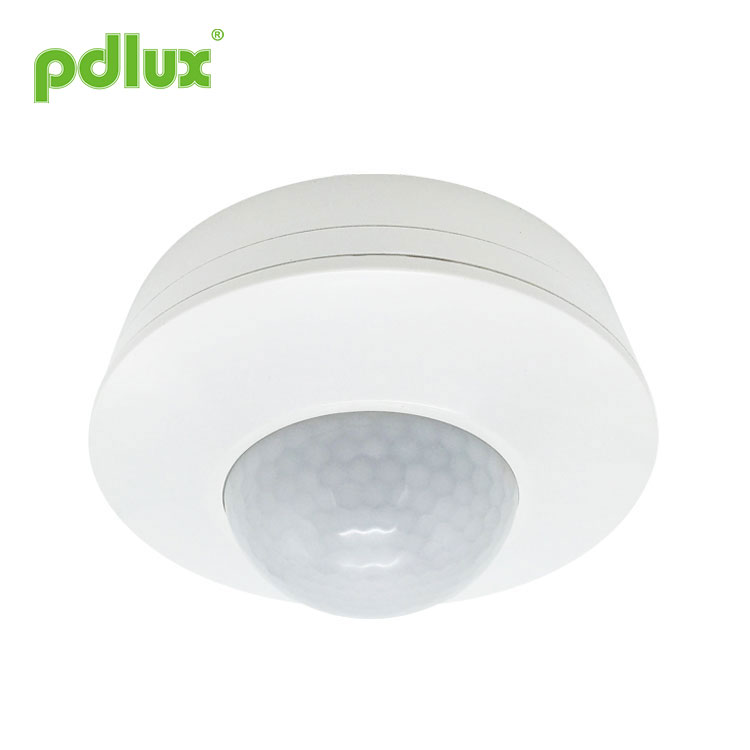

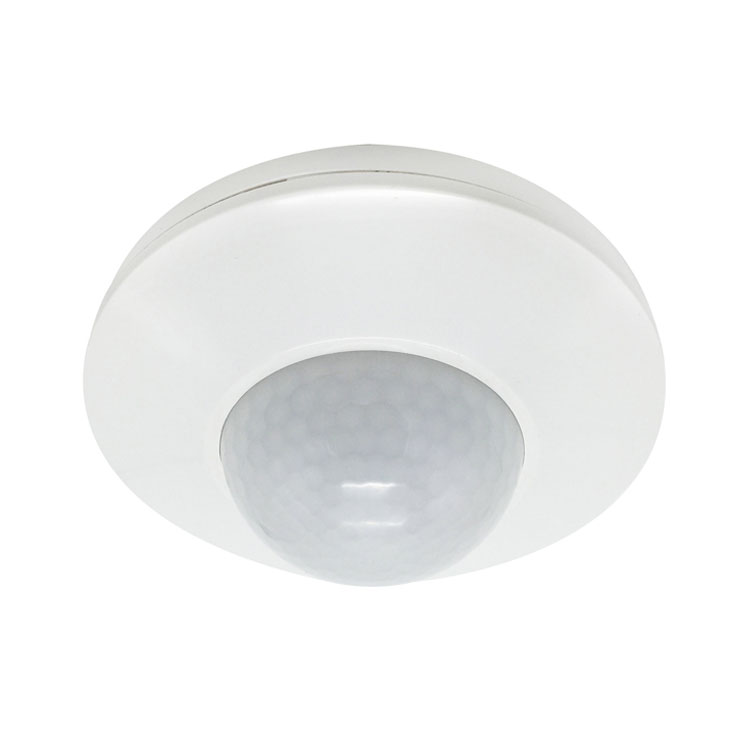

PIR spínač pohybového senzoru pro LED světlo
Jako profesionální spínač pohybového senzoru PIR pro výrobu LED světla si můžete být jisti, že si zakoupíte spínač pohybového senzoru PIR pro LED světlo z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR153
Odeslat dotaz
Instrukce pro infračervený senzor PD-PIR153
souhrn
Spínač snímače pohybu PIR pro LED světlo je spínač snímače PIR, který využívá infračervenou energii od člověka jako zdroj řídicího signálu a určuje, zda světlo musí fungovat nebo ne, a automaticky ovládá zapínání a vypínání světla. Když člověk vstoupí do detekce vyplňte a aktivujte senzor, aby fungoval, světlo se rozsvítí; když opustíte detekční pole a dosáhne čas nastavení, světlo se vypne. Dokáže automaticky detekovat osvětlení okolního světla a nastavit a upravit hodnotu podle skutečné potřeby. Světlo se například zapne a funguje, když je osvětlení okolního světla pod nastavenou hodnotou. jakmile překročí nastavenou hodnotu, světlo přestane fungovat. Světlo bude svítit, dokud nenastane časová prodleva, kdy se spustí senzor. Jakmile je detekován konstantní signál, čas se překryje a světlo bude trvale svítit. Může být instalován ve vnitřních, chodbách a veřejných budovách.
Specifikace
|
Napájení: 220-240VAC Frekvence napájení: 50Hz Jmenovité zatížení: 2000W Max.wolfram 500W Max. zářivka a LED Nastavení času: impuls,10sec~20min (nastavit ručně/ pomocí infračerveného dálkového ovládání) Detekční rozsah: 2-8m Max. (poloměry.) (stropní instalace) (nastavit ručně/ pomocí infračerveného dálkového ovládání) Detekční úhel: 360o (stropní instalace) |
Ovládání světla: <10LUX~2000LUX (nastavit ručně/ pomocí infračerveného dálkového ovládání) Instalační výška: 2~4m Stupeň ochrany: IP55 Spotřeba energie: pracovní 0,5W Rychlost snímání pohybu: 0,6~1,5m/s Pracovní teplota: -10°C~+40°C Pracovní vlhkost: <93%RH |
Funkce
Dokáže identifikovat den a noc: ovládání světla lze libovolně nastavit, když funguje. Může pracovat ve dne i v noci, když je nastaven na polohu „slunce“ (max); ale může pracovat pouze při ovládání světla menším než 10 luxů, když je nastaveno na polohu „měsíc“ (min). Pokud jde o vzor nastavení, podívejte se na zkušební vzor.
Potenciometr ovládání světla (LUX): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty; otáčením proti směru hodinových ručiček snížíte jeho hodnotu.
Nastavitelné zpoždění pracovní doby: délku zpoždění lze nastavit podle potřeb uživatelů sami, lze nastavit za 10 sekund (rotace proti směru hodinových ručiček po zpětném volání) na 20 minut (přesně) ve směru hodinových ručiček, aby bylo možné detekovat mobilní signál před koncem této doby bude na časování, je doporučeno upravit rozsah detekce nebo projít testem pro výběr nejkratšího času. Když se knoflík času nastaví na nejmenší (∏), do režimu "impuls".
Časové zpoždění lze přidávat průběžně: když přijme druhý indukční signál po prvním, vypočítá čas ještě jednou na zbytek prvního základního časového zpoždění. (Nastavte čas)
Indukční vzdálenost produktů je nastavitelná.
Produkty s dálkovým ovládáním.
Instalace produktu podporuje vestavěnou instalaci a normální instalaci se základním krytem.
Informace ze senzoru
| (1) Nastavení ovládání světla | |
|
Když je rotace proti směru hodinových ručiček na konci, pracovní osvětlení je asi 10 LUX a pracovní osvětlení je asi 2000 LUX při otáčení ve směru hodinových ručiček. Při provádění testu během dne nebo nastavování detekční oblasti je nutné tento knoflík otočit zcela proti směru hodinových ručiček. |
| (2)Nastavení času | |
|
Otáčení ve směru hodinových ručiček se zvyšuje, otáčení proti směru hodinových ručiček se snižuje. Při nastavení na maximum je doba zpoždění 20 minut. Když je nastaven na minimum (∏), jedná se o režim skoku blesku. V režimu skoku blesku, pokud se chcete nastavit na krátkodobý režim, nastavte knoflík jednou ve směru hodinových ručiček a LED indikátor třikrát zabliká. Při nastavování rozsahu detekce nebo testu chůze se doporučuje vybrat nejkratší čas. Poznámka: Po zhasnutí lampy počkejte přibližně 3 sekundy, než bude znovu snímat. Světlo se rozsvítí pouze tehdy, když je po uplynutí této doby detekován signál. |
|
Správné použití nastavení zpoždění: Používá se k nastavení doby zpoždění od rozsvícení senzoru po automatické zhasnutí světla po detekci pohybu lidského těla. Uživatelé se mohou přizpůsobit podle skutečných potřeb. Vzhledem k tomu, že produkty pro infračervené snímání mají funkci nepřetržitého snímání, zkrátka snímač bude snímat kdykoli před koncem doby zpoždění, systém znovu načasuje, dokud jsou lidé aktivní v dosahu detekce, světlo nezemře. Uživatelům se proto doporučuje co nejvíce zkrátit dobu zpoždění, aby bylo dosaženo úspory energie.
|
|
| (1)Nastavení detekčního rozsahu (citlivost) | |
|
Když otočíte knoflíkem ve směru hodinových ručiček, detekční vzdálenost se zvětší a detekční vzdálenost se sníží, když otočíte knoflíkem proti směru hodinových ručiček. Po dokončení otáčení proti směru hodinových ručiček je detekční vzdálenost nejmenší (poloměr téměř 2 metry) a detekční vzdálenost je nejdelší při otáčení ve směru hodinových ručiček (poloměr téměř 8 metrů). |
POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně! Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
|
Schéma zapojení vodičů Instalace podle dodaného schématu zapojení (vpravo) Funkce na straně R: ruční spuštění funkce indukce.
Návod k instalaci |
|
Poznámka
Měl by být instalován elektrikářem nebo zkušeným odborníkem.
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které ovlivňují detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.
Nějaký problém a vyřešený způsob
Zátěž nefunguje:
A. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
C. Zkontrolujte, zda lampa po detekci zrychlí svou rychlost.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním okénkem nenachází překážka pro příjem signálů.
b. Zkontrolujte, zda není okolní teplota příliš vysoká.
C. Zkontrolujte, zda se zdroj signálu nachází v polích detekce.
d. Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu.
E. Zkontrolujte, zda je orientace pohybu správná.
Senzor nemůže automaticky vypnout zátěž:
A. Zkontrolujte, zda jsou v polích detekce nepřetržité signály.
b. Zkontrolujte, zda je nastavení času nastaveno na nejdelší.
C. Zkontrolujte, zda napájení odpovídá návodu.
d. Zkontrolujte, zda se změna teploty zjevně blíží senzoru, jako je klimatizace nebo ústřední topení atd.
● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
