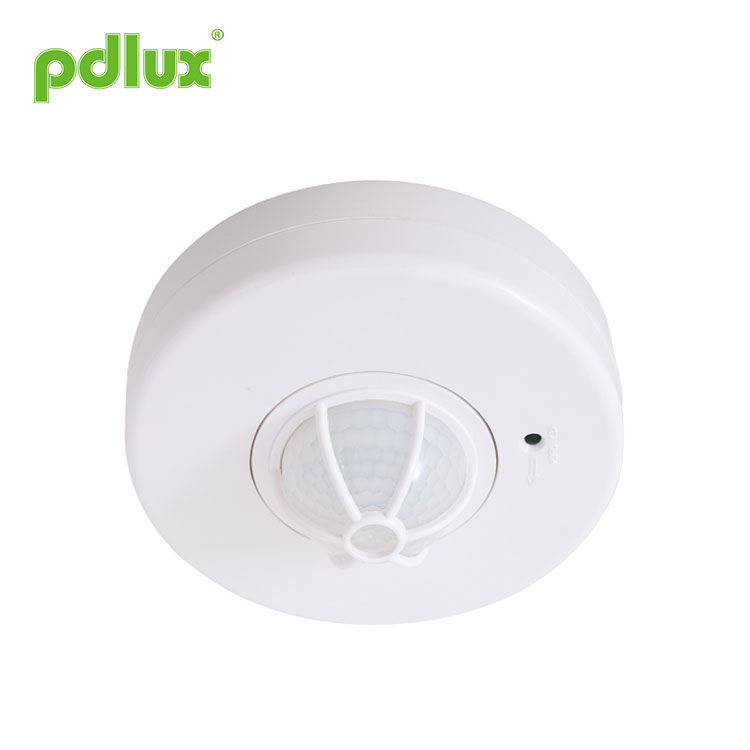

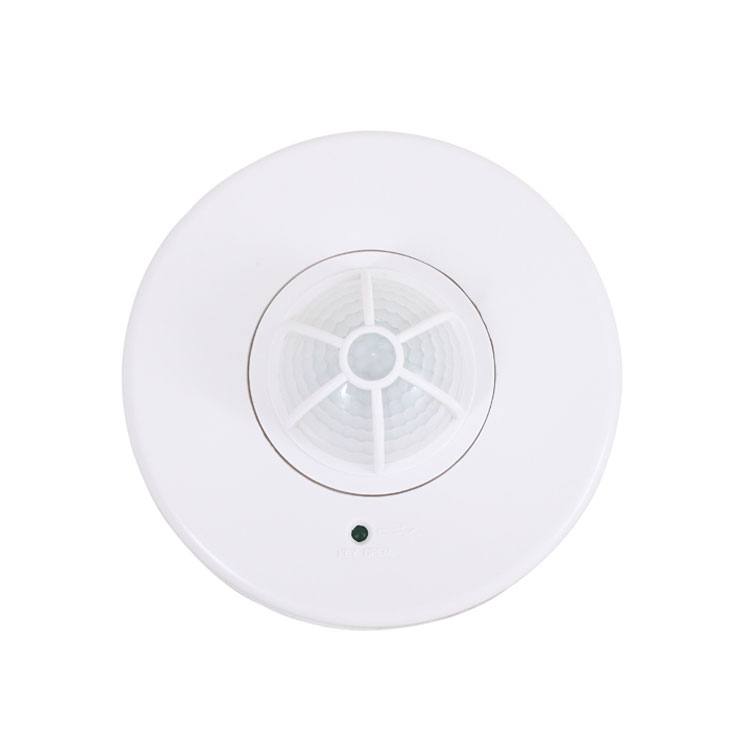

PIR pohybový senzor pro stropní osvětlení

Můžete si být jisti, že si koupíte snímač pohybu PIR pro stropní světlo z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Modelka:PD-PIR103-H

Odeslat dotaz

Instrukce pro infračervený snímač pohybu PD-PIR103-H

Technologie digitálního přesného řízení spínání

souhrn
Tento PIR pohybový senzor pro stropní světlo je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Využívá MCU k přesnému výpočtu informace o spínači a přesně řídí zapnutí relé v nulovém bodě sinusovky, takže každá zátěž je zapnuta. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží.

Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky všechny kondenzátory s různou kapacitou. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu zkrat
životnost a malý zatěžovací proud.

Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.

Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.

Specifikace

Napájení: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Všechny zátěže: 1200W (220-240VAC)
800W (100-130VAC)
Nastavení času: 10s-12min (nastavitelné)
Detekční rozsah (22°C): 3-12m (poloměry) (nastavitelný)

Ovládání světla: ＜10LUX-2000LUX (nastavitelné)
Detekční úhel: 360°
Pracovní teplota: -10°C-+40°C
Výška instalace: 2,5-4,5m
Pracovní vlhkost: <93%RH
Rychlost detekce pohybu: 0,6-1,5m/s

LED senzoru:
1. Po zapnutí po dobu 30 sekund přejde do normálního indukčního stavu. Během této doby kontrolky LED blikají jednou za sekundu.
2. Rozsvítí se jednou, když jednotka přijme snímací signál.

Funkce
Nastavení LUX:
LUX označuje osvětlenost prostředí. Nastavením nastavovacího knoflíku LUX si můžete vybrat, při jakém osvětlení chcete senzor dostat do indukce. Vyberte si zvyk, který vám vyhovuje.
Některé z možností v řešení 20LUX mají být osvětleny. Někteří volí jako indukční osvětlení ambientní osvětlení 50LUX a někteří volí indukční osvětlení kdykoli, pokud je nastavovací knoflík LUX nastaven na maximum.

Úprava času:
Knoflík pro nastavení času se používá k nastavení času poté, co senzor zaznamená světlo, a uživatel může rozumně zvolit dobu zpoždění po indukci.

Informace ze senzoru

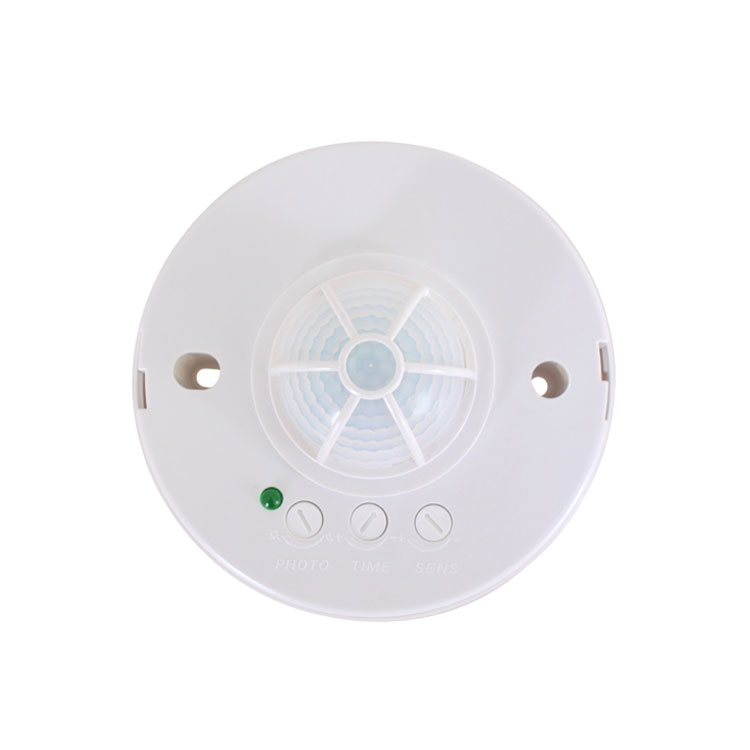

Nastavení knoflíku
① SENS: Upravte rozsah detekce. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na min je to 1m a při otočení na max je to 8m.
② TIME: Upravte nastavení času zátěže. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Nastavení času je asi 12 minut při otočení na maximum a nastavení času je asi 10 sekund při otočení na min.
③ LUX: Nastavení pracovního světla. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na min bude fungovat pouze pod ovládáním světla asi 10LUX, při otočení na maximum může fungovat jakékoli ovládání světla.

POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně!

Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Schéma zapojení vodičů
L↓ Hnědá Hnědá
N Modrá
L↑ Červená
připojte L↑ a napájení;
připojte L↑ a se zátěží.

Instalace (viz následující schéma)
1、Vypněte napájení;
2、Zatlačte dolů LED podle náčrtu mapy v balení, sejměte horní kryt otočením proti směru hodinových ručiček;
3、Snímač je upevněn ve zvolené poloze pomocí nafouknutého šroubu;
4、Zapojte napájení a zátěž do sloupce propojovacího vodiče podle mapy náčrtu;
5、Nasaďte horní kryt na senzor, otočte jím ve směru hodinových ručiček a uslyšíte „bong“, abyste jej mohli vyzkoušet.

Poznámka
Měl by být instalován elektrikářem nebo zkušeným odborníkem.
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které ovlivňují detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost prosím neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.

Nějaký problém a vyřešený způsob
Zátěž nefunguje:
A. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
C. Zkontrolujte, zda lampa po detekci zrychlí svou rychlost.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.

Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním okénkem nenachází překážka pro příjem signálů.
b. Zkontrolujte, zda není okolní teplota příliš vysoká.
C. Zkontrolujte, zda se zdroj signálu nachází v polích detekce.
d. Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu.
E. Zkontrolujte, zda je orientace pohybu správná.

Senzor nemůže automaticky vypnout zátěž:
A. Zkontrolujte, zda jsou v polích detekce nepřetržité signály.
b. Zkontrolujte, zda je nastavení času nastaveno na nejdelší.
C. Zkontrolujte, zda napájení odpovídá návodu.
d. Zkontrolujte, zda se změna teploty zjevně blíží senzoru, jako je klimatizace nebo ústřední topení atd.

● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.

Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují jakékoli změny a úpravy výrobce bez upozornění!
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
