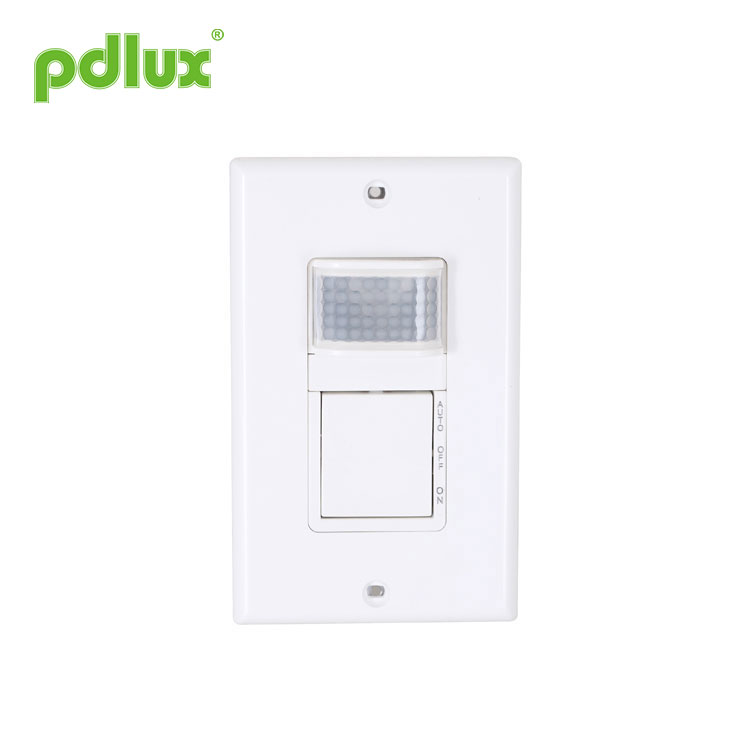

Inteligentní spínač PIR infračerveného pohybového senzoru
Vítejte u nás, abyste si od nás koupili PIR Infrared Motion Sensor Smart Switch. Každá žádost od zákazníků je zodpovězena do 24 hodin.
Modelka:PD-PIR123-V3
Odeslat dotaz
Inteligentní spínač PIR infračerveného pohybového senzoru
aplikace
Pasivní infračervený (PIR) senzor nástěnného spínače PD-PIR123-V3 se používá k automatickému ovládání osvětlení pro úsporu energie a pohodlí v řadě komerčních aplikací, včetně:
● Malé kanceláře●Konferenční místnosti●Salonky●obývací pokoje
PD-PIR123-V3 lze použít pro automatické spínání žárovek a úsporných žárovek.
Jednotka je také vybavena přepínačem ručního ovládání, který lze použít k vypnutí světel, když je oblast obsazena, což může být požadováno v konferenčních místnostech a dalších prostorách během prezentací diapozitivů nebo filmů. Jednotka se instaluje místo jednopólového nástěnného vypínače a vejde se do standardní nástěnné krabice. Jednotka vyžaduje uzemnění.
Úkon
PD-PIR123-V3 využívá pasivní infračervenou (PIR) technologii detekce k monitorování místnosti. Když osoba vstoupí do nebo ze senzorové zóny, senzor detekuje pohyb a zapne světla. Světla zůstanou rozsvícená tak dlouho, dokud se v zónách senzoru bude pohybovat cestující.
Nastavení doby zpožděného vypnutí zabraňuje zhasnutí světel, když je prostor obsazený. Aby zůstala světla zapnutá, musí osoba alespoň jednou projít senzorovou zónou během zvoleného časového intervalu zpožděného vypnutí. LED indikátor bliká pokaždé, když jednotka detekuje aktivitu v zónách senzoru.
Když není prostor monitorovaný senzorem obsazený po dobu zvolenou jako interval zpožděného vypnutí, jednotka světla zhasne.
Ruční ovládání tlačítkem:
Pro ruční ovládání je PD-PIR123-V3 vybaven pohodlným tlačítkovým spínačem. Stiskněte tlačítko pro „ON“, senzor se rozsvítí. Stiskněte tlačítko pro „OFF“, senzor zhasne a ponechá je zhasnutá, i když je místnost obsazena. Tato funkce je užitečná zejména pro prezentace snímků nebo filmů. Světla lze znovu zapnout pouhým stisknutím tlačítka do polohy „ON“. Stiskněte tlačítko pro „AUTO“, jednotka se poté vrátí do normálního provozu. Když osoba vstoupí do nebo ze senzorové zóny, senzor detekuje pohyb a zapne světla.
Režim auta:
V tomto režimu jednotka automaticky zapne světla, když je detekován pohyb. Světla zůstanou rozsvícená, dokud jednotka detekuje aktivitu v zónách senzoru. Jednotka automaticky zhasne světla poté, co se prostor uvolní a uplyne doba odloženého vypnutí. Světla lze také kdykoli vypnout ručně stisknutím tlačítka na „OFF“. Tento režim je žádoucí pro úsporu energie.
Rozšířené možnosti nastavení
PD-PIR123-V3 poskytne optimální výkon v široké řadě komerčních aplikací. K dispozici jsou volitelné úpravy pro funkce potlačení okolního světla a čas zpožděného vypnutí. Tyto úpravy přizpůsobí výkon tak, aby vyhovoval potřebám konkrétní instalace. Aby se zabránilo neoprávněné manipulaci, všechna nastavení jsou přístupná pouze po odstranění krytu ovládacího panelu. K nastavení ovládacích knoflíků lze použít malý plochý šroubovák. Ovládací prvky jsou označeny takto:
Čas:
Čas zpožděného vypnutí je přednastaven na 8±2 sekundy. K dispozici je výběr nastavení doby zpožděného vypnutí: 8±2 sekundy až 20±3 minuty.
Světlo:
Aby se maximalizovaly úspory energie v některých instalacích, funkce potlačení okolního světla zabrání senzoru zapnout světla, když je dostatek přirozeného slunečního světla, bez ohledu na obsazenost. Toto nastavení by mělo být provedeno, když je okolní světlo na úrovni, kdy není potřeba žádné umělé světlo.
PD-PIR123-V3 je z výroby přednastaven bez efektu potlačení okolního světla. To znamená, že jednotka zapne světla, když detekuje obsazenost, bez ohledu na množství přirozeného slunečního světla.
Specifikace
Zde uvedené zařízení musí být pasivní infračervený (PIR) nástěnný spínač s komerční specifikací společnosti Lexing, schopný detekovat infračervené emise z lidské přítomnosti a reagovat zapnutím žárovek. Pokud tato jednotka po určité době nedetekuje pohyb, zareaguje vypnutím přiřazené zátěže.
Pasivní infračervený (PIR) senzor nástěnného spínače musí být vybaven tlačítkem pro manuální zapnutí/vypnutí/automatické přepínání. Pasivní infračervený (PIR) senzor nástěnného spínače PD-PIR123-V3 musí mít nastavitelnou dobu zpožděného vypnutí a potlačení okolního světla.
Vlastnosti a výhody
Nový, nízkoprofilový design eliminuje rušivý vzhled „skenovacího zařízení“.
Zorné pole 180° poskytuje přibližně 90 metrů čtverečních pokrytí vhodné pro malé kanceláře, konferenční místnosti, učebny, salonky a různé komerční prostory.
Pohodlné tlačítko umožňuje kdykoliv manuální ON/OFF/AUTO přepínání světla.
Volitelné ruční nastavení pro nastavení doby zpožděného vypnutí od 8±2 sekund do 20±3 minut. Umožňuje přizpůsobené úpravy pro maximální úsporu energie.
Nastavitelné okolní světlo Potlačení se pohybuje od přibližně 2 stopových svíček (2 lux) do 1 000 stopových svíček (1 000 luxů), aby se zabránilo automatickému rozsvícení světel během období dostatku přirozeného světla, čímž se zvyšuje úspora energie.
Kontrolka LED bliká, když senzor detekuje pohyb, aby se ověřilo, zda je detekce aktivní.
Jedna jednotka může být použita pro osvětlení 120V nebo 277V.
Hodí se do standardní nástěnné krabice a nahrazuje jednopólový nástěnný vypínač.
Omezená pětiletá záruka.
Rozměrové diagramy
Instalace
PD-PIR123-V3 může nahradit jednopólový nástěnný vypínač namontovaný ve standardní nástěnné krabici. Aby jednotka fungovala, musí být řádně uzemněna. Mělo by být umístěno alespoň 4 stopy od registrů HVAC. Uvědomte si, že při každém zapnutí jednotky bude trvat přibližně jednu minutu, než začne normální provoz.
Upozornění: Používejte pouze s měděným drátem!
Fyzikální specifikace
Rozsah pracovních teplot: -10°C až 40°C
Rozsah skladovacích teplot: -10°C až 85°C
Pracovní vlhkost: 20 % až 90 % nekondenzující
Elektrické požadavky
Napájení: 120-277V/AC
Frekvence napájení: 50/60Hz
Označení vodiče: Line— Brown
Zátěž — červená
Příroda – modrá
Jmenovité zatížení: 500W Max.wolfram
CFL: 3,3 A @ 120 V / 1,5 A @ 277 V
Nějaký problém a vyřešený způsob
1, Zátěž nefunguje:
a: Zkontrolujte, zda je správné zapojení napájení a zátěže;
b: Zkontrolujte, zda je zatížení dobré;
c: Zkontrolujte, zda sada pracovních světel odpovídá ovládání světla.
2、Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálu;
b: Zkontrolujte, zda není okolní teplota příliš vysoká;
c: Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli;
d: Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu;
e: Zkontrolujte, zda je orientace pohybu správná.
3、Snímač nemůže automaticky vypnout zátěž:
a: Zkontrolujte, zda je v detekčním poli nepřetržitý signál;
b: Zkontrolujte, zda je nastavení času nejdelší;
c: Zkontrolujte, zda napájení odpovídá pokynům;
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
Instrukce pro infračervený snímač pohybu PD-PIR123-V3
aplikace
Pasivní infračervený (PIR) senzor nástěnného spínače PD-PIR123-V3 se používá k automatickému ovládání osvětlení pro úsporu energie a pohodlí v řadě komerčních aplikací, včetně:
● Malé kanceláře●Konferenční místnosti●Salonky●obývací pokoje
PD-PIR123-V3 lze použít pro automatické spínání žárovek a úsporných žárovek.
Jednotka je také vybavena přepínačem ručního ovládání, který lze použít k vypnutí světel, když je oblast obsazena, což může být požadováno v konferenčních místnostech a dalších prostorách během prezentací diapozitivů nebo filmů. Jednotka se instaluje místo jednopólového nástěnného vypínače a vejde se do standardní nástěnné krabice. Jednotka vyžaduje uzemnění.
Úkon
PD-PIR123-V3 využívá pasivní infračervenou (PIR) technologii detekce k monitorování místnosti. Když osoba vstoupí do nebo ze senzorové zóny, senzor detekuje pohyb a zapne světla. Světla zůstanou rozsvícená tak dlouho, dokud se v zónách senzoru bude pohybovat cestující.
Nastavení doby zpožděného vypnutí zabraňuje zhasnutí světel, když je prostor obsazený. Aby zůstala světla zapnutá, musí osoba alespoň jednou projít senzorovou zónou během zvoleného časového intervalu zpožděného vypnutí. LED indikátor bliká pokaždé, když jednotka detekuje aktivitu v zónách senzoru.
Když není prostor monitorovaný senzorem obsazený po dobu zvolenou jako interval zpožděného vypnutí, jednotka světla zhasne.
Ruční ovládání tlačítkem:
Pro ruční ovládání je PD-PIR123-V3 vybaven pohodlným tlačítkovým spínačem. Stiskněte tlačítko pro „ON“, senzor se rozsvítí. Stiskněte tlačítko pro „OFF“, senzor zhasne a ponechá je zhasnutá, i když je místnost obsazena. Tato funkce je užitečná zejména pro prezentace snímků nebo filmů. Světla lze znovu zapnout pouhým stisknutím tlačítka do polohy „ON“. Stiskněte tlačítko pro „AUTO“, jednotka se poté vrátí do normálního provozu. Když osoba vstoupí do nebo ze senzorové zóny, senzor detekuje pohyb a zapne světla.
Režim auta:
V tomto režimu jednotka automaticky zapne světla, když je detekován pohyb. Světla zůstanou rozsvícená, dokud jednotka detekuje aktivitu v zónách senzoru. Jednotka automaticky zhasne světla poté, co se prostor uvolní a uplyne doba odloženého vypnutí. Světla lze také kdykoli vypnout ručně stisknutím tlačítka na „OFF“. Tento režim je žádoucí pro úsporu energie.
|
Zorné pole PD-PIR123-V3 poskytuje zorné pole 180° s maximální plochou pokrytí přibližně 90 metrů čtverečních. Maximální snímací vzdálenost před senzorem je 8M a na každé straně 6M. Zóna „small-motion“ detekuje relativně malé pohyby těla a umožňuje, aby světla zůstala rozsvícená, i když se člověk v místnosti nemusí příliš pohybovat. Zbytek zorného pole je zóna „velkého pohybu“, vykazuje menší stupeň citlivosti a vyžaduje větší pohyby. |
 |
Rozšířené možnosti nastavení
PD-PIR123-V3 poskytne optimální výkon v široké řadě komerčních aplikací. K dispozici jsou volitelné úpravy pro funkce potlačení okolního světla a čas zpožděného vypnutí. Tyto úpravy přizpůsobí výkon tak, aby vyhovoval potřebám konkrétní instalace. Aby se zabránilo neoprávněné manipulaci, všechna nastavení jsou přístupná pouze po odstranění krytu ovládacího panelu. K nastavení ovládacích knoflíků lze použít malý plochý šroubovák. Ovládací prvky jsou označeny takto:
Čas:
Čas zpožděného vypnutí je přednastaven na 8±2 sekundy. K dispozici je výběr nastavení doby zpožděného vypnutí: 8±2 sekundy až 20±3 minuty.
Světlo:
Aby se maximalizovaly úspory energie v některých instalacích, funkce potlačení okolního světla zabrání senzoru zapnout světla, když je dostatek přirozeného slunečního světla, bez ohledu na obsazenost. Toto nastavení by mělo být provedeno, když je okolní světlo na úrovni, kdy není potřeba žádné umělé světlo.
PD-PIR123-V3 je z výroby přednastaven bez efektu potlačení okolního světla. To znamená, že jednotka zapne světla, když detekuje obsazenost, bez ohledu na množství přirozeného slunečního světla.
Specifikace
Zde uvedené zařízení musí být pasivní infračervený (PIR) nástěnný spínač s komerční specifikací společnosti Lexing, schopný detekovat infračervené emise z lidské přítomnosti a reagovat zapnutím žárovek. Pokud tato jednotka po určité době nedetekuje pohyb, zareaguje vypnutím přiřazené zátěže.
Pasivní infračervený (PIR) senzor nástěnného spínače musí být vybaven tlačítkem pro manuální zapnutí/vypnutí/automatické přepínání. Pasivní infračervený (PIR) senzor nástěnného spínače PD-PIR123-V3 musí mít nastavitelnou dobu zpožděného vypnutí a potlačení okolního světla.
Vlastnosti a výhody
Nový, nízkoprofilový design eliminuje rušivý vzhled „skenovacího zařízení“.
Zorné pole 180° poskytuje přibližně 90 metrů čtverečních pokrytí vhodné pro malé kanceláře, konferenční místnosti, učebny, salonky a různé komerční prostory.
Pohodlné tlačítko umožňuje kdykoliv manuální ON/OFF/AUTO přepínání světla.
Volitelné ruční nastavení pro nastavení doby zpožděného vypnutí od 8±2 sekund do 20±3 minut. Umožňuje přizpůsobené úpravy pro maximální úsporu energie.
Nastavitelné okolní světlo Potlačení se pohybuje od přibližně 2 stopových svíček (2 lux) do 1 000 stopových svíček (1 000 luxů), aby se zabránilo automatickému rozsvícení světel během období dostatku přirozeného světla, čímž se zvyšuje úspora energie.
Kontrolka LED bliká, když senzor detekuje pohyb, aby se ověřilo, zda je detekce aktivní.
Jedna jednotka může být použita pro osvětlení 120V nebo 277V.
Hodí se do standardní nástěnné krabice a nahrazuje jednopólový nástěnný vypínač.
Omezená pětiletá záruka.
Rozměrové diagramy
Instalace
PD-PIR123-V3 může nahradit jednopólový nástěnný vypínač namontovaný ve standardní nástěnné krabici. Aby jednotka fungovala, musí být řádně uzemněna. Mělo by být umístěno alespoň 4 stopy od registrů HVAC. Uvědomte si, že při každém zapnutí jednotky bude trvat přibližně jednu minutu, než začne normální provoz.
Upozornění: Používejte pouze s měděným drátem!
Fyzikální specifikace
Rozsah pracovních teplot: -10°C až 40°C
Rozsah skladovacích teplot: -10°C až 85°C
Pracovní vlhkost: 20 % až 90 % nekondenzující
Elektrické požadavky
Napájení: 120-277V/AC
Frekvence napájení: 50/60Hz
Označení vodiče: Line— Brown
Zátěž — červená
Příroda – modrá
Jmenovité zatížení: 500W Max.wolfram
CFL: 3,3 A @ 120 V / 1,5 A @ 277 V
Nějaký problém a vyřešený způsob
1, Zátěž nefunguje:
a: Zkontrolujte, zda je správné zapojení napájení a zátěže;
b: Zkontrolujte, zda je zatížení dobré;
c: Zkontrolujte, zda sada pracovních světel odpovídá ovládání světla.
2、Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálu;
b: Zkontrolujte, zda není okolní teplota příliš vysoká;
c: Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli;
d: Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu;
e: Zkontrolujte, zda je orientace pohybu správná.
3、Snímač nemůže automaticky vypnout zátěž:
a: Zkontrolujte, zda je v detekčním poli nepřetržitý signál;
b: Zkontrolujte, zda je nastavení času nejdelší;
c: Zkontrolujte, zda napájení odpovídá pokynům;
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
