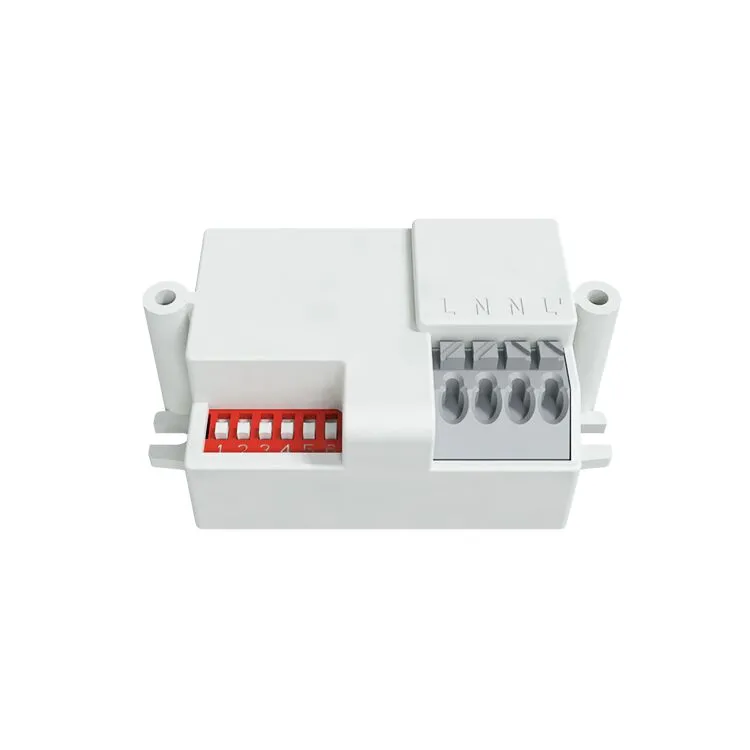

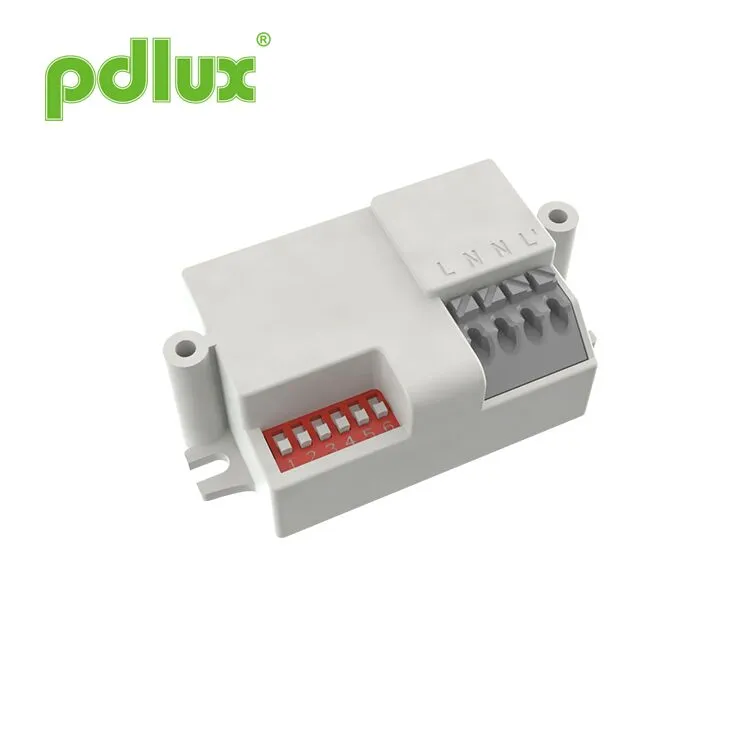

PDLUX PD-MV1031 360 ° Stropní montáž mikrovlnného pohybu pro automatické/vypnutí osvětlení
Jedná se o hi-přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360 ° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje emitování a přijímání. Přijímá MCU (micro řídicí jednotka), která výrazně zvyšuje jeho přesnost a snižuje míru poruchy. Je to delikátní vzhled a kompaktní ve struktuře. Může být nezávisle připojen k zatížení nebo snadno nainstalován uvnitř osvětlení s lampovým stínícím ze skla nebo plastu. Je široce aplikován v průchodu, toaletu, výtahu, domácnosti nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie.
Odeslat dotaz

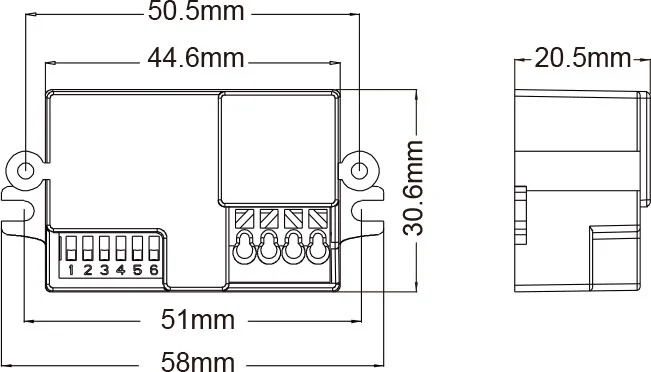

Velikost produktu
Shrnutí
Jedná se o hi-přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360 ° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje emitování a přijímání. Přijímá MCU (micro řídicí jednotka), která výrazně zvyšuje jeho přesnost a snižuje míru poruchy. Je to delikátní vzhled a kompaktní ve struktuře. Může být nezávisle připojen k zatížení nebo snadno nainstalován uvnitř osvětlení s lampovým stínícím ze skla nebo plastu. Je široce aplikován v průchodu, toaletu, výtahu, domácnosti nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie.
Funkce
1. Neopoznání újmy: jeho síla vysílače je nižší než 0,2MW, což nepoškodí lidské tělo.
2.Stongová schopnost anti -interference může pracovat v teplotním rozsahu -15 ℃ -+70 ℃.
3. Frekvence je konstantní a ve frekvenčním rozsahu nedojde k frekvenčnímu driftu.
Informace o senzoru

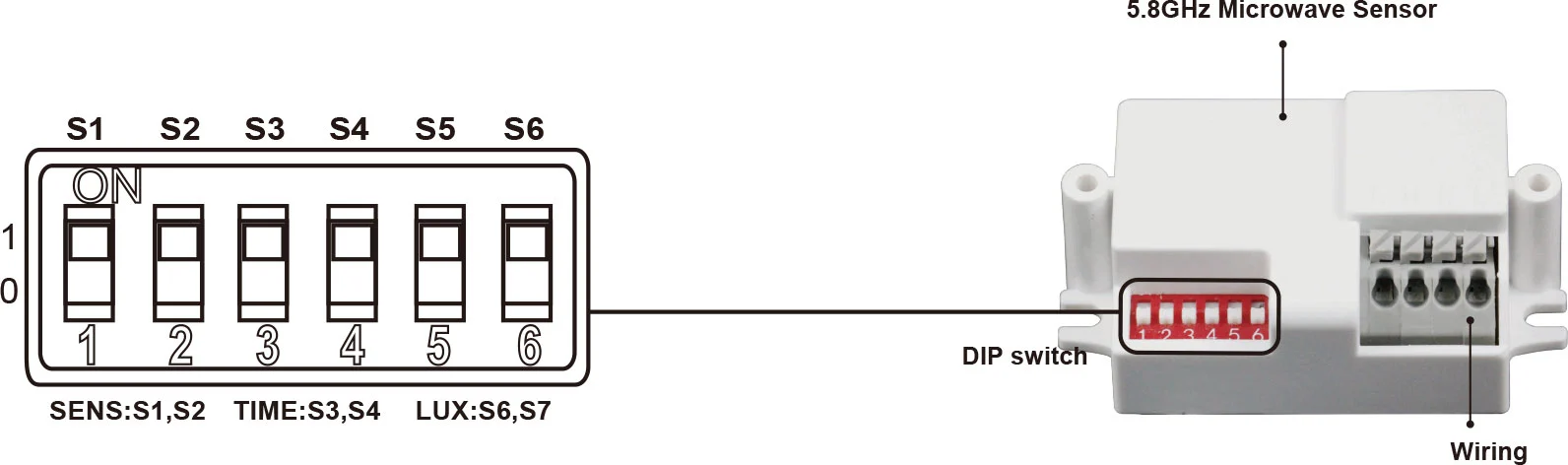

Nastavení způsobu: DIP Switch
Specifikace
| Zdroj energie: | 100-277VAC |
| Frekvence výkonu: | 50/60Hz |
| HF systém: | 5,8 GHz （Střední frekvence） Elektrická vlna CW, ISM Band |
| Hodnocené zatížení: | 800W Max.tungsten (220-277VAC) 200 W MAX.Fluorescent & LED (220-277VAC) 400W max.tungsten (100-130vac) 100W max.fluorescenční a LED (100-130VAC) |
| Úroveň ochrany: | IP20, třída II |
| Přenosová energie: | <0,2MW |
| Úhel detekce: | 360 ° |
| Rozsah detekce: | 3M-5M-7m (poloměry.) (Nastavitelné) |
| Nastavení času: | 5SEC-120SEC-200SEC, (Nastavitelné) |
| Kontrola světla: | 10lux-50lux-> 2000lux, (nastavitelné) |
| Instalační sit: | Interiéry, stropní montáž |
| Spotřeba energie: | cca.0.5W |
| Pracovní teplota: | -15 ° C ~+70 ° C. |

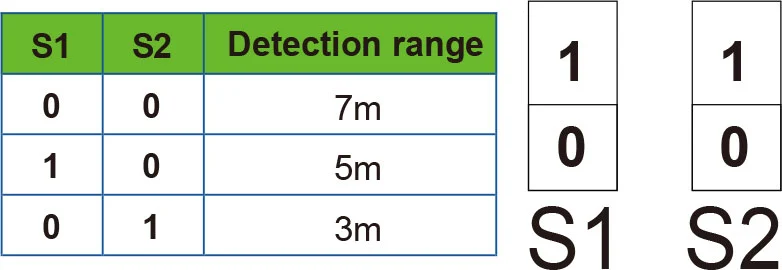

Nastavení rozsahu detekce (citlivost) S1 S2

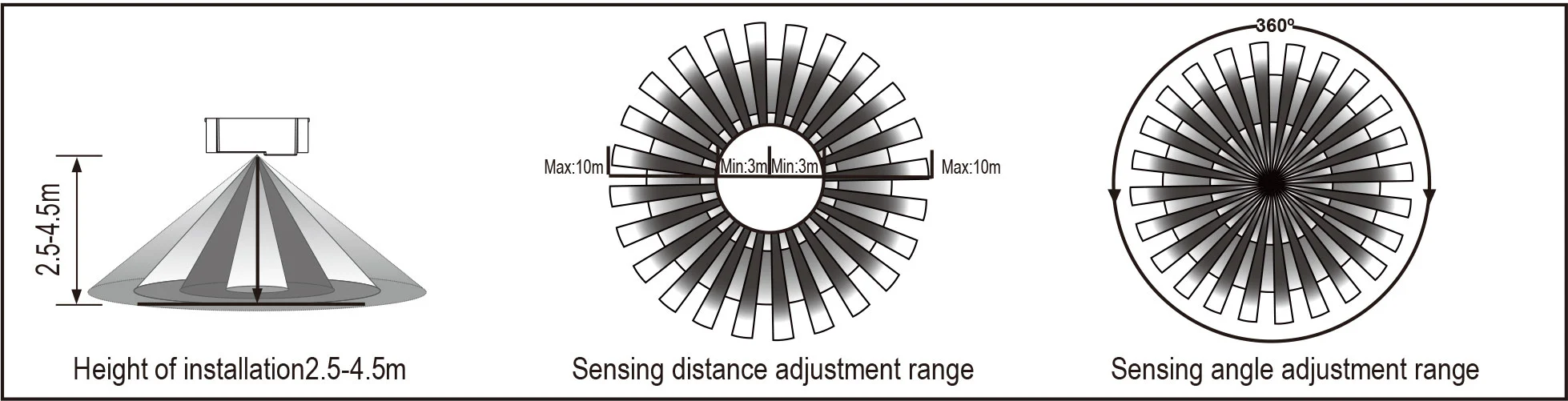

Rozsah detekce je termín používaný k popisu poloměrů zhruba kruhového lití na zemi, když je instalován ve výšce 3 m. Nastavit přepínač na ON je „1“, na vypnutí „0“.
UPOZORNĚNÍ: Při použití tohoto produktu upravte citlivost (rozsah detekce) na vhodnou hodnotu, ale maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukacími listy a záclonami, malými zvířaty nebo rušením elektrické mřížky a elektrického zařízení. Všechny výše uvedené povedou k chybové reakci. Pokud produkt nefunguje normálně, zkuste prosím přiměřeně snížit citlivost a poté ji vyzkoušet. Lidský pohyb způsobí indukci senzoru, takže když jste pod testováním funkcí, nechte prosím indukční oblast a neprovádějte pohyb, aby se zabránilo nepřetržité práci senzoru.
Nastavení času S3 S4
Lze jej definovat od 5 sekund do 200 sekund. Jakýkoli pohyb detekovaný před tímto časem znovu spustí časovač. Doporučuje se vybrat nejkratší dobu pro úpravu rozsahu detekce a pro provedení testu procházky. Nastavit přepínač na ON je „1“, na vypnutí „0“.
Je to hlavně pro nastavení doby zpoždění od okamžiku, kdy signál detekoval a světlo se automaticky najevo do světla. Můžete definovat dobu zpoždění podle vaší praktické potřeby. Ale raději byste zkrátili odložení doby pro úsporu energie, protože mikrovlnný senzor má funkci nepřetržitého snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude pokračovat pouze v případě, že je v rozsahu detekce člověk.

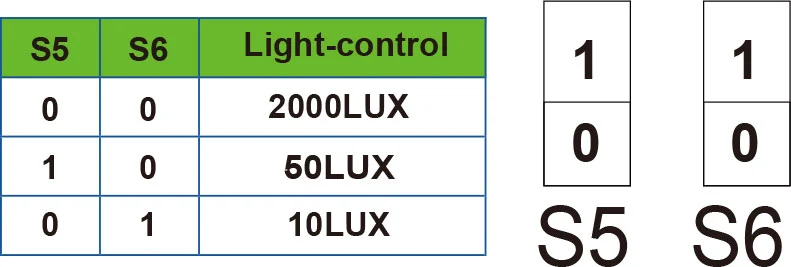

Nastavení kontroly světla S5 S6
Lze jej definovat v rozsahu 10 ~> 2000 Lux. Nastavení přepínače na zapnuto je „1“, na vypnutí „0“.
Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují nějaké změny a úpravy výrobce bez předchozího upozornění!
Je přísně zakázáno zkopírovat obsah příručky pro jakýkoli jiný účel bez souhlasu společnosti.
| Chyba | Příčina selhání | Řešení |
| Zátěž nefunguje. | Light-osvětlení je nastaveno nesprávně. | Upravte nastavení zatížení. |
| Zátěž funguje pořád. | Zátěž je rozbitá. | Změňte zatížení. |
| Síla je vypnuta. | Zapnout napájení. | |
| V oblasti detekce je kontinuální signál. | Zkontrolujte nastavení oblasti detekce. | |
| Zátěž funguje, když není detekován žádný pohybový signál. | Lampa není nainstalována dobře, takže senzor nedokáže detekovat spolehlivé signály. | Znovu upravte místo instalace. |
| Senzor je detekován pohyblivou signál (pohyb za stěnou, pohyb malých předmětů atd.) | Zkontrolujte nastavení oblasti detekce. | |
| Zátěž nedokáže fungovat, když je detekován signál pohybu. | Rychlost pohybu je příliš rychlá nebo definovaná detekční oblast je příliš malá. | Zkontrolujte nastavení oblasti detekce. |
Varování! Následující situace povedou k chybové reakci.
1. Nainstalované na houpacím objektu povede k chybové reakci.
2. Thatkové opony foukané větrem povede k reakci chyby. Vyberte prosím vhodné místo k instalaci.
3. Nainstalované, kde je provoz zaneprázdněn, povede k chybové reakci.
4. Sparky vytvořené některým okolním zařízením povedou k chybové reakci.
● Potvrďte prosím prefessional instalaci.
● Pro účely bezpečnosti odřízněte napájení před instalací a odstraněním.
● Jakékoli ztráty způsobené nesprávným provozem, výrobce nevzdává žádnou odpovědnost.
