Zeď 180 ° detekuje mikrovlnné senzory

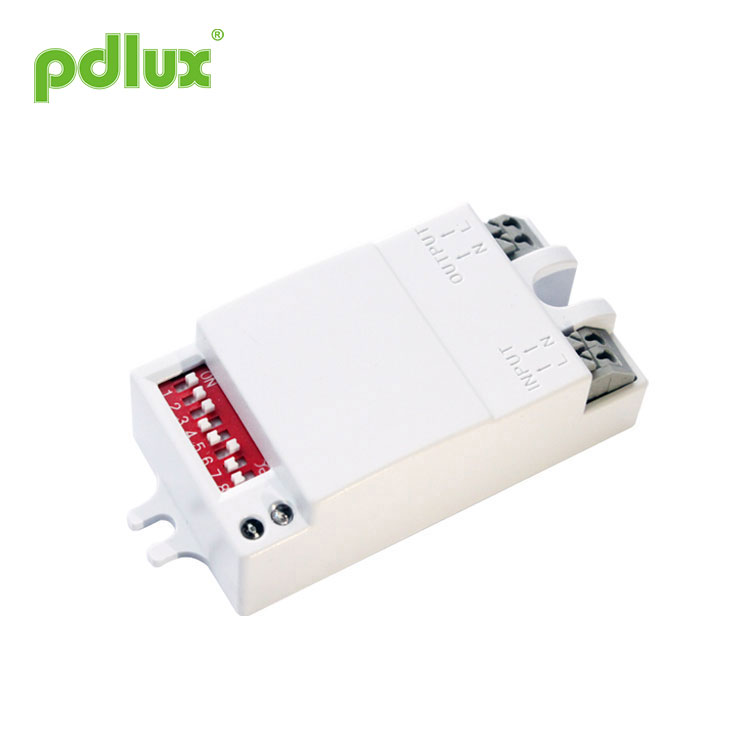

Pokyny pro mikrovlnný senzor PD-MV1027-Z

Velikost produktu

Specifikace

Zdroj napájení: 220-240 V stř., 50 Hz / 60 Hz
Vysokofrekvenční systém: elektrická vlna 5,8 GHz CW, pásmo ISM
Jmenovité zatížení: 1200 W Max. jakékoli zatížení
Úroveň ochrany: IP20, třída II
Přenosový výkon: <0,2 mW
Úhel detekce: 360 °
Dosah detekce: 2m-4m-6m-8m (poloměry) (nastavitelný)
Nastavení času: 8sec-1min-6min-12min-20min, (nastavitelné)
Ovládání světla: 10LUX-50LUX-150LUX-> 2000LUX, (nastavitelné)
Místo instalace: uvnitř, montáž na strop
Pracovní teplota: -15 ° C ~ + 70 ° C

souhrn

Wall 180 ° Detects Microwave Sensors je vysoce přesný digitální mikrovlnný senzor, jehož rozsah detekce je 360 ​​° a pracovní frekvence je 5,8 GHz. Je založen na dopplerově principu, který integruje vysílání a příjem. Wall 180 ° Detects Microwave Sensors adoptuje MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje jeho poruchovost. Je-li jemný vzhled a kompaktní struktura. Může být nezávisle připojen k zátěžím nebo snadno instalován uvnitř svítidel pomocí stínidla ze skla nebo plastu. To je široce používáno v chodbě, umývárně, výtahu, domácnosti nebo jiných veřejných prostorách z důvodu bezpečnostní ochrany nebo úspory energie. Platí pro několik technických patentů a je ideální volbou pro vaše inteligentní bydlení.

Wall 180 ° Detects Microwave Sensors používá MCU k přesnému výpočtu informací o spínači a přesně řídí zapnutí relé v nulovém bodě sinusové vlny, takže je zapnuta každá zátěž. V nulovém bodě sinusové vlny je zabráněno problémům se zapínacím proudem způsobeným konvenčním režimem řízení, když je zapnuto vysoké napětí sinusové vlny, zejména relé velkého poškození proudu generované velkokapacitním kondenzátorem při nárazu Vzhledem k diverzifikaci aktuální elektrické zátěže, zejména LED žárovky, energeticky úsporné žárovky a zářivky, mají všechny kondenzátory s různými kapacitami. To je katastrofa pro relé.

Někdy 50W LED lampa může generovat rázové proudy od 80 do 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude rozbité za několik dní nebo několikrát. Proto má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.

Abychom tento problém překonali, tento produkt přijímá pokročilý digitální přesný výpočet pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s proudovým rázem, což výrazně zvyšuje kapacitu zátěže a prodlužuje životnost produktu. Nejnovější metoda řízení technologie senzorů hromadné výroby může snadno řídit jakoukoli zátěž. Je to produkt střední a vyšší třídy. Přestože se cena ve srovnání s konvenční verzí zvyšuje, spolehlivost a životnost produktu se značně zvyšuje. Tento produkt se rovná volbě duševní pohody a volbě bezpečnosti.

Informace o senzoru

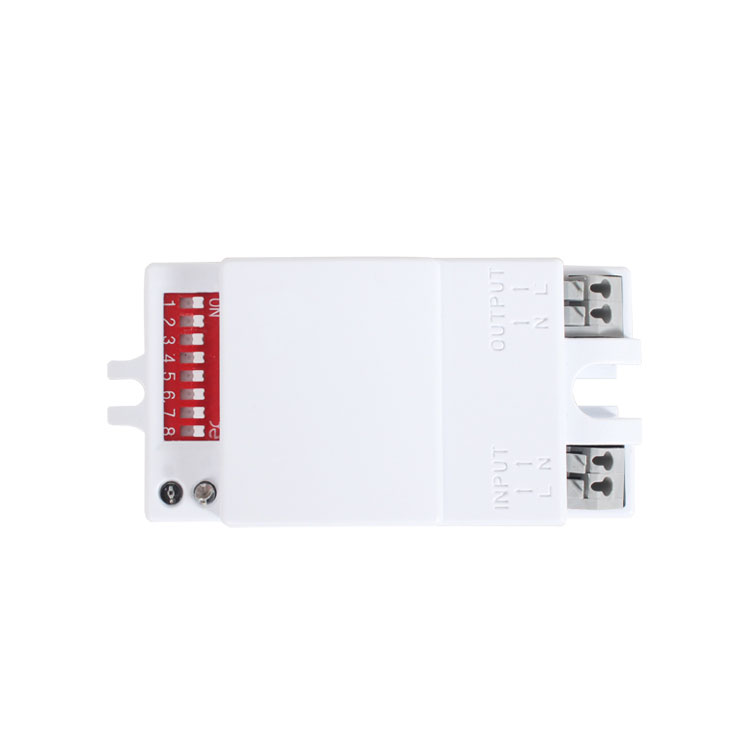

Způsob nastavení: DIP přepínač

Nastavení detekčního rozsahu (citlivost) S1 S2
Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi, pokud je instalován ve výšce 3 m. Chcete-li nastavit přepínač do polohy ZAPNUTO, je „VYPNUTO do polohy„ 0 “. Do oblasti detekce přečtěte příslušnou tabulku polohy spínače vpravo.

Upozornění: při používání tohoto produktu upravte citlivost (rozsah detekce) na příslušnou hodnotu, ale maximální, abyste zabránili abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajícími listy a závěsy, malými zvířaty nebo interferencí napájení rozvodná a elektrická zařízení. Všechny výše uvedené povedou k chybové reakci. Pokud produkt nefunguje normálně, zkuste přiměřeně snížit citlivost a poté to vyzkoušejte. Pohyb člověka způsobí indukci senzoru, takže při testování funkce opusťte indukční oblast a neprovádějte žádný pohyb, abyste zabránili nepřetržité práci senzoru.

Nastavení času S3 S4 S5

Zeď 180 ° detekuje mikrovlnné senzory lze definovat od 8 sekund do 20 minut. Jakýkoli pohyb detekovaný před uplynutím této doby restartuje časovač. Doporučuje se vybrat nejkratší dobu pro úpravu rozsahu detekce a pro provedení testu chůze. Chcete-li nastavit přepínač do polohy ZAPNUTO je UV \ do polohy VYPNUTO je „0“, přečtěte si příslušnou tabulku polohy spínače vpravo do doby zpoždění.

Wall 180 ° Detects Microwave Sensors slouží hlavně k úpravě doby zpoždění od okamžiku detekce signálu a automatického zapnutí světla do automatického vypnutí světla. Čas zpoždění můžete definovat podle svých praktických potřeb. Ale raději snižte čas zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci nepřetržitého snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění restartuje časovač a světlo bude svítit pouze pokud je v detekčním rozsahu člověk.

Nastavení ovládání světla S6 S7 S8

Wall 180 ° Detects Microwave Sensors lze definovat v rozsahu 10 ~> 2000 LUX. Chcete-li nastavit přepínač do polohy ZAPNUTO je UV \ do polohy VYPNUTO je „0“, přečtěte si příslušnou tabulkou polohy spínače vpravo zobrazenou hodnotu světla.

Funkce

1. Radiační poškození: jeho výkon vysílače je nižší než 0,2 mW, což nepoškozuje lidské tělo.

2. Silná odolnost proti rušení, může pracovat v teplotním rozsahu -15 ° C - + 70 ° C.

3. Frekvence je konstantní a frekvenční drift nenastane ve frekvenčním rozsahu.

Aplikace

Mikrovlnná trouba může proniknout do skla, plastu a dřeva, a proto lze mikrovlnný senzor instalovat do stínítka vyrobené z určité tloušťky skla, plastu nebo dřeva. Například aplikace v osvětlení, pouze pokud provádíte připojení, jak je znázorněno níže, můžete změnit běžná světla na osvětlení s automatickým snímáním.

Aplikace uvnitř světel je jedním z mnoha praktických využití. Můžete také nainstalovat jeden nebo více uvnitř stropu nebo podlahy pro ovládání celého průchodu. Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub dohromady musíte udržovat jeden metr od druhého, jinak by jejich vzájemné rušení vedlo k reakci na chybu.

1ã € Instalace na houpacím objektu povede k reakci na chybu.
2ã € Třesoucí se clona foukaná větrem povede k reakci na chybu. Vyberte vhodné místo pro instalaci.
3ã € Instalace v místě s rušným provozem povede k reakci na chybu.
4ã € Jiskry produkované některými blízkými zařízeními povedou k reakci na chybu.

- Potvrďte prosím odbornou instalací.
- Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
• Za ztráty způsobené nesprávným provozováním výrobce nepřebírá žádnou odpovědnost.
