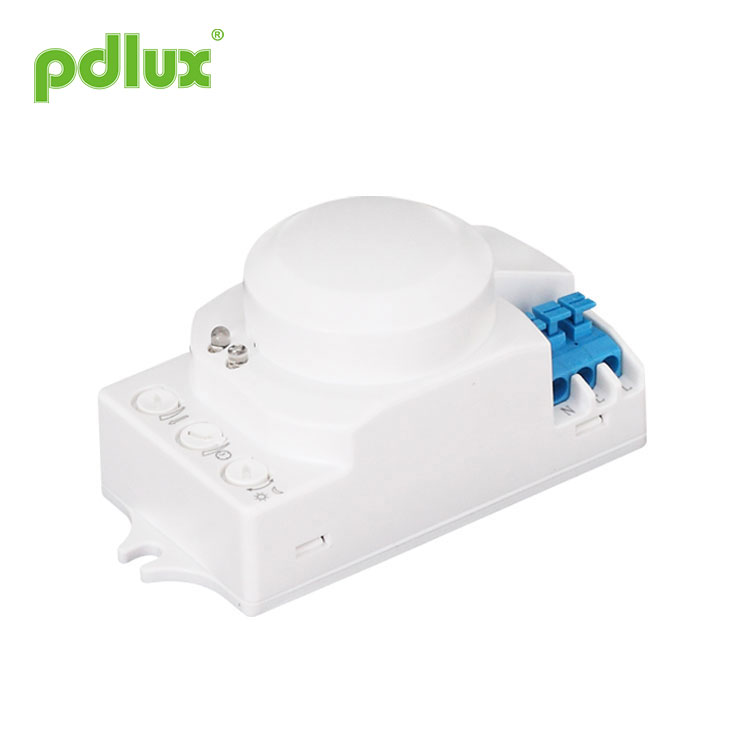

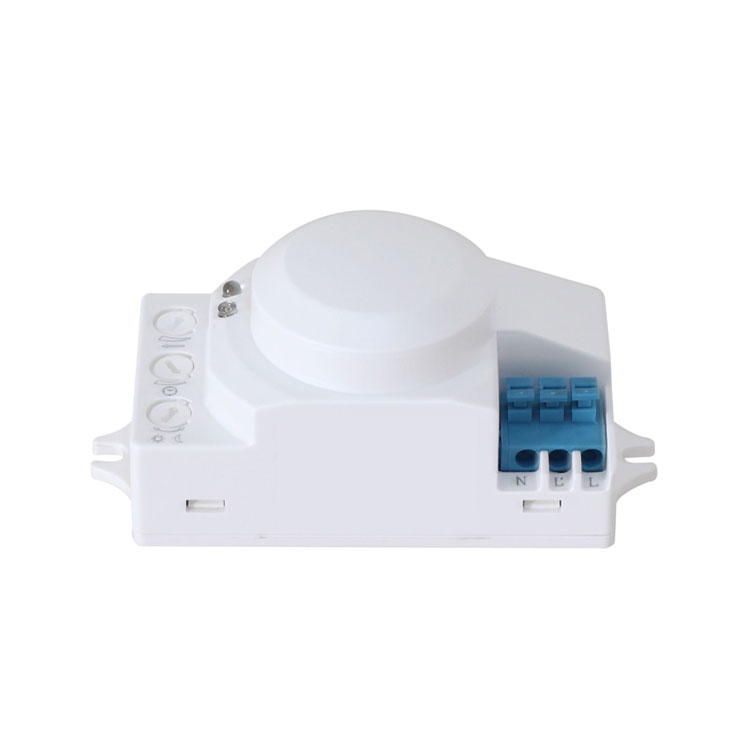

Mikrovlnný senzor s technologií nulového přechodu

Instrukce pro mikrovlnný senzor PD-MV1005-Z

Využití pole a úvod

Mikrovlnný senzor Zero Crossing Technology je snímač pohyblivých objektů, který dokáže detekovat rozsah 360 ° a pracovní frekvence je 5,8 G. Výhodou tohoto produktu je stabilní pracovní stav (stabilní pracovní teplota: -15 ° C ~ + 70 ° C), PD-MV1005-Z využívá mikrovlnný senzor (vysokofrekvenční výstup <0,2 mW), takže je bezpečný a funguje lépe než infračervený senzor.

Mikrovlnný senzor Zero Crossing Technology využívá MCU k přesnému výpočtu informací o spínači a přesně řídí zapnutí relé v nulovém bodě sinusové vlny, aby bylo zapnuto každé zatížení. V nulovém bodě sinusové vlny je zabráněno problémům se zapínacím proudem způsobeným konvenčním režimem řízení, když je zapnuto vysoké napětí sinusové vlny, zejména relé velkého poškození proudu generované velkokapacitním kondenzátorem při nárazu Vzhledem k diverzifikaci aktuální elektrické zátěže, zejména LED žárovky, energeticky úsporné žárovky a zářivky, mají všechny kondenzátory s různými kapacitami. To je katastrofa pro relé. Někdy 50W LED lampa může generovat rázové proudy od 80 do 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude rozbité za několik dní nebo několikrát. Proto má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.

Abychom tento problém překonali, tento produkt přijímá pokročilý digitální přesný výpočet pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s proudovým rázem, což výrazně zvyšuje kapacitu zátěže a prodlužuje životnost produktu. Nejnovější metoda řízení technologie senzorů hromadné výroby může snadno řídit jakoukoli zátěž. Je to produkt střední a vyšší třídy. Přestože se cena ve srovnání s konvenční verzí zvyšuje, spolehlivost a životnost produktu se značně zvyšuje. Tento produkt se rovná volbě duševní pohody a volbě bezpečnosti.

Všimněte si, že vysokofrekvenční výstup tohoto snímače je <0,2 mW - to je jen jedna pětina pětiny vysílacího výkonu mobilního telefonu nebo výkonu mikrovlnné trouby.
Specifikace Zdroj energie: 220-240 VAC 50 / 60Hz Přenosový výkon: <0,2 mW Jmenovité zatížení: 1200 W. jakékoli zatížení Místo instalace: uvnitř, montáž na strop Úhel detekce: 360 °	Rozsah detekce (22 ° C): 2-10 m (poloměry) (nastavitelný) Nastavení času: 8 s až 12 minut ((nastavitelné) Ovládání světla: 2 ~ 2000 LUX (nastavitelné) Pracovní teplota: -15 ° C - + 70 ° C Vysokofrekvenční systém: 5,8 GHz CW elektrická vlna, pásmo ISM

Informace o senzoru

Může být instalován uvnitř produktu, který je vyroben ze skla a plastu, protože tyto materiály mají malý účinek na mikrovlnnou troubu. Připojit

Používá se ve stropním světle

Mikrovlnný senzor Zero Crossing Technology lze použít ve více oblastech než výše uvedené příklady.
PD-MV1005-Z můžete také nainstalovat přímo do stropu a ovládat tak uličku. Žádný problém.

Mikrovlnný senzor Zero Crossing Technology na vás bude věrně čekat. Automaticky rozsvítí světlo, když projdete kolem, a automaticky vypne světlo, když odejdete. Čas zpoždění zavírání můžete nastavit podle svých potřeb. Například můžete nastavit knoflík TIME tak, aby zvolil dobu zpoždění 12 minut, když si myslíte, že se vrátíte za 10 minut. Knoflík TIME je následující (držte se dál od detekční zóny po úpravě doby testování, nebo že detekční čas bude nepřesný, když produkt znovu detekuje jakýkoli pohybující se předmět).

Pokud chcete, aby PD-MV1005-Z detekoval malou zónu, stačí nastavit senzorový knoflík SENS na požadovaný rozsah (Možná budete muset někdy upravit, dokud si nebudete myslet, že je to vhodné). zapnout, když je okolní jas pod určitou hodnotou, stačí upravit knoflík LUX (pracovní knoflík jasu) a vybrat hodnotu jasu (možná budete muset několikrát upravit, dokud si nebudete myslet, že je to vhodné).

Detekční rozsah je termín používaný k popisu poloměrů více či méně kruhové detekční zóny vytvářené na zemi po namontování světla snímače ve výšce 2,5 m, otočením ovládacího prvku detekce zcela proti směru hodinových ručiček vyberte minimální detekční rozsah (přibl. 2 m poloměry) a zcela ve směru hodinových ručiček vyberte maximální dosah detekce (přibližně 10 m poloměry).

Poznámka: výše uvedený rozsah detekce je dosažen v případě osoby, která je mezi 1,6 m ~ 1,7 m vysoká se střední postavou a pohybuje se rychlostí 1,0 ~ 1,5 m / s. pokud se změní postava, postava a rychlost pohybu, změní se také rozsah detekce.

POZOR: Pokud používáte tento výrobek, upravte citlivost na vhodnou pozici, kterou potřebujete, nenastavujte citlivost na maximum, abyste zabránili tomu, že výrobek nebude fungovat normálně kvůli špatnému pohybu. Protože je příliš vysoká citlivost, snadno zjistíte nesprávný pohyb větrem foukajícími listy a závěsy, malá zvířata a špatný pohyb rušením elektrické sítě a elektrického zařízení. Všechny ty, které vedou produkt, nefunguje normálně!
Pokud produkt nefunguje normálně, zkuste přiměřeně snížit citlivost a poté to vyzkoušejte.

Nastavení času

Světlo lze nastavit tak, aby zůstalo rozsvícené po jakoukoli dobu mezi přibližně 8 sekund (otočit zcela proti směru hodinových ručiček) a maximálně 12 minut (otočit úplně proti směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby restartuje časovač. Doporučuje se vybrat nejkratší dobu pro úpravu detekční zóny a pro provedení testu chůze.

Poznámka: po zhasnutí světla trvá cca. 1 s, než bude moci znovu začít detekovat pohyb. Světlo se zapne v reakci na pohyb až po uplynutí této doby.

Nastavení ovládání světla

Zvolený práh odezvy světla může být nekonečně od cca. 2-2 000 luxů. Otočte jej zcela proti směru hodinových ručiček, abyste zvolili provoz soumraku a úsvitu asi 2 luxy. Otočením zcela ve směru hodinových ručiček vyberte režim denního světla při teplotě přibližně 2000 luxů. Při nastavování detekční zóny a provádění testu chůze za denního světla musí být knoflík zcela otočen ve směru hodinových ručiček.

Poznámka: prosím neupravujte tři funkční tlačítka nadměrně. To proto, že tři funkční tlačítka byla připojena přímo ke komponentám, v každé ze tří komponent je malá zarážka, když nastavíte tlačítka od začátku do konce, nadměrné otočení poškodí zarážku a povede k 360 ° nonstop otočit. Limit nastavení rozsahu je 270 °, věnujte tomu prosím pozornost.

1. Instalace do houpacího předmětu povede k nesprávné funkci.
2. Třepací clona, ​​která je foukaná větrem, způsobí nesprávnou funkci, vyberte vhodné místo pro instalaci.
3. Instalace v místě, kde je provoz rušný, povede k chybné funkci.
4. Pokud v okolí některého zařízení vzniknou jiskry, povede to k nesprávné funkci.

Odstraňování problémů

Pokud chcete použít PD-MV1005-Z jako jeden, můžete si také objednat plášť, který je speciálně vyroben pro produkt, do kterého se má nainstalovat, nebo můžete přímo vybrat produkt PD-MV1005-Z-A. Stupeň ochrany PD-MV1005-Z-A je IP55, takže PD-MV1005-Z-A je lepší než PD-MV1005-Z s vyšší kvalitou vodotěsnosti.

Místa aplikace (dle požadavku zákazníka vybráno.)
