PDLUX PD-M330-K 24GHz MMWAVE PŘÍKLAD DETONTIVNÍ SENZOR
Použijte FMCW k detekci lidí v určené oblasti. Kombinací zpracování radarového signálu s přesným algoritmem detekce člověka lze dosáhnout vysoké citlivosti člověka, které může detekovat pohyblivé a stacionární lidské cíle. Je detekována biologická přítomnost (hlavně lidské tělo) s charakteristikami, jako je dýchání a srdeční rytmus v rozsahu detekce, takže lidské tělo může být snímáno bez pohybů těla, včetně spících lidí.
Modelka:PD-M330-K
Odeslat dotaz
Shrnutí
Použijte FMCW k detekci lidí v určené oblasti. Kombinací zpracování radarového signálu s přesným algoritmem detekce člověka lze dosáhnout vysoké citlivosti člověka, které může detekovat pohyblivé a stacionární lidské cíle. Je detekována biologická přítomnost (hlavně lidské tělo) s charakteristikami, jako je dýchání a srdeční rytmus v rozsahu detekce, takže lidské tělo může být snímáno bez pohybů těla, včetně spících lidí.
Specifikace
| Provozní frekvence: | 24-24,2 GHz |
| Hodnocené zatížení: | 800W (odporová)/300 W (kapacitní) |
| Jmenovité napětí: | 100-240V AC, 50/60Hz |
| Výstupní signál: | ON/OFF Switch |
| Spotřeba energie v pohotovostním režimu: | <0,4 W |
| Výška instalace: | 2-3m |
| Poloměr detekce: | > 3M (s detekčním rozsahem poloměr 1-3 metrů) poloměr detekce na 3-6 m. |
| Rozsah kontroly světla: | 5-300lux - den |
| Zpoždění zpoždění: | 5 sekund až 3 minuty (set doba vypnutí zpoždění podle potřeby) Úroveň ochrany IP20 |

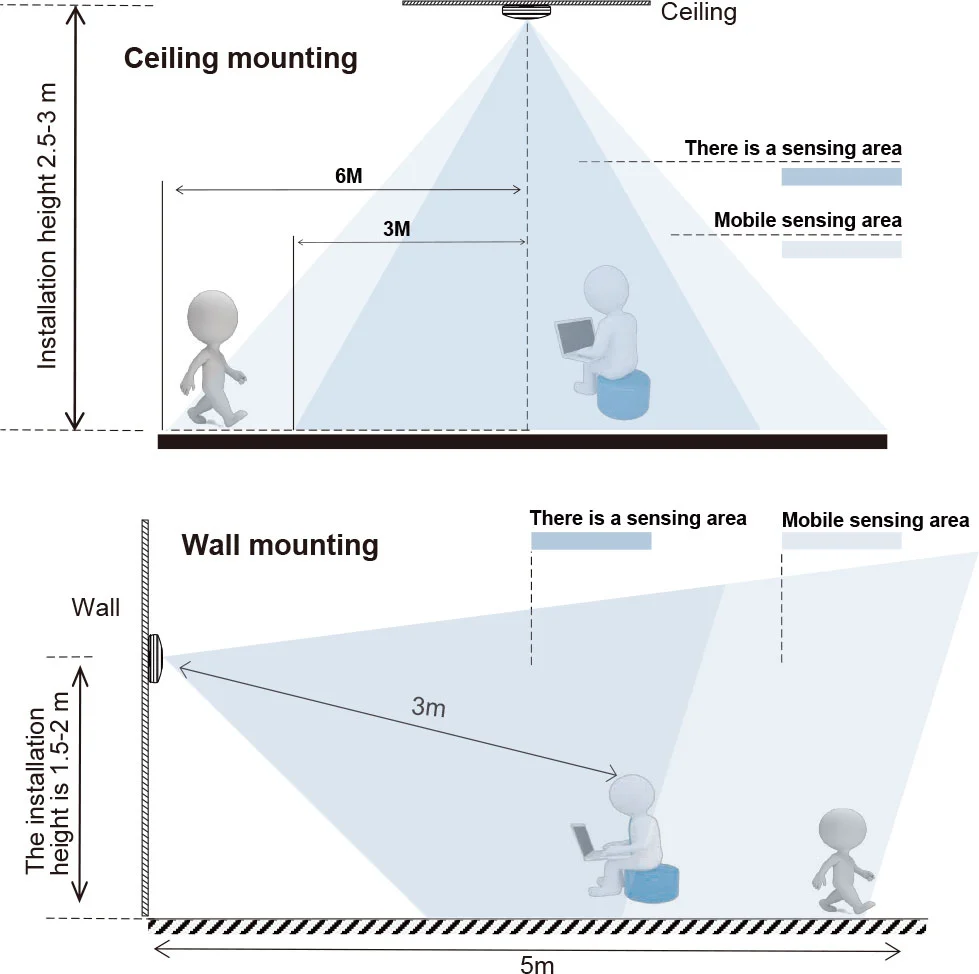

Schéma distribuce oblasti detekce
Funkce
Identifikujte den a noc automaticky. Může upravit okolní světlo podle vaší touhy: Když se obrátíte na slunce (max), bude to fungovat ve dne a v noci. Když se obrátí na Měsíc (min), bude to fungovat pouze za méně než 10LUX okolností. Pokud jde o úpravu, naleznete v testování.
Časový zpoždění se přidává nepřetržitě: Když obdrží druhý indukční signál po prvním induktoru, bude znovu vypočítat čas na zbytek prvního zpoždění. (Nastavit čas)
Nastavení zpoždění: Lze nastavit podle potřeby. Minimální hodnota je 5 sekund a maximální hodnota je 3 minuty

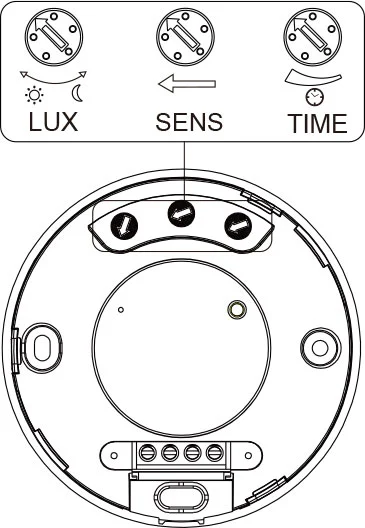

(1) Nastavení kontroly světla
Upravte pracovní světlo. Otočte se ve směru hodinových ručiček a zvýší jej a otočte proti směru hodinových ručiček, abyste jej snížili. Když se otočí na Mini, bude to fungovat pouze pod kontrolou světla asi 10lux, když se otočí na MAX, může to fungovat jakoukoli kontrolu světla.
(2) nastavení času
Upravte nastavení času zatížení. Otočte ve směru hodinových ručiček, abyste jej zvýšili a otočte proti směru hodinových ručiček, abyste jej snížili. Nastavení času je asi 3 minuty, když se otočí na MAX, a nastavení času je asi 5sec, když se otočí na min.
(3) Nastavení detekce (citlivost)
Detekční vzdálenost je minimální při otočení proti směru hodinových ručiček na dno a maximum při otočení ve směru hodinových ručiček na dno.
Maximální rozsah cíle detekce radaru je 6m přímá vzdálenost mezi lidským tělem a senzorem a rozsah detekce je 1-6 m.
Poznámka: Když bude světlo automaticky vypnuto, bude to trvat 1 sekundu, než bude senzor připraven k detekci jiného pohybu, to znamená, že pouze signál detekovaný o 1 sekundy později může být světlo automaticky.
Je to hlavně pro nastavení doby zpoždění od okamžiku, kdy signál detekoval a světlo se automaticky najevo do světla. Můžete definovat dobu zpoždění podle vaší praktické potřeby. Ale raději byste měli snížit dobu zpoždění pro úsporu energie, protože infračervený senzor má funkci nepřetržitého snímání, tj. Jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude pokračovat pouze v případě, že je člověk v detekčním rozsahu.

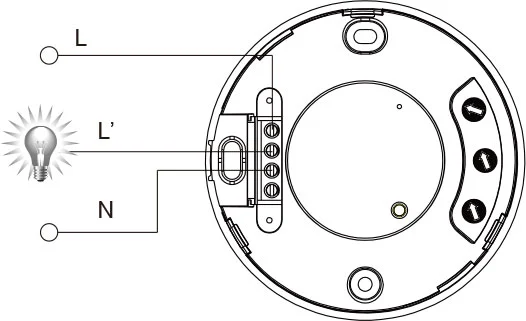

Schéma připojení
● Připojte n, l s napájením;
● Připojte n, l 'se zatížením.

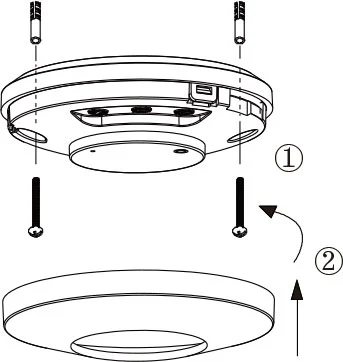

Instrukce instalace
POZNÁMKA:
Před instalací vypnutí napájení
Test
1. Otočte lux knoflík ve směru hodinových ručiček na maximum (slunce). Otočte čas knoflíku proti směru hodinových ručiček na minimum.turn senzor knoflíku ve směru hodinových ručiček na maximum.
2. Po zapnutí, pokud není detekován žádný spojitý signál, regulované zatížení přestane fungovat po 5 sekundách až 3 minutách.
3. Jakmile je zjištěno, zatížení funguje a je zapnuté světlo indikátoru. Po 5 sekundách až 3 minutách, pokud není detekován žádný spojitý signál, indikátor světlo přestane fungovat. Pokud je signál detekován po 5 sekundách, zatížení by mělo začít fungovat, mělo by se světlo indikátoru rozsvítit a přestat pracovat po 5 sekundách až 3 minutách. V této době není detekován žádný spojitý signál.
4. Otočte lux knoflík proti směru hodinových ručiček na minimum. Pokud je test prováděn při 10luxu nebo vyšší, zatížení by nemělo fungovat poté, co indukční zatížení přestane fungovat; Pokud však detekční okno zakrýváte neprůhledným objektem (ručník atd.), Bude zatížení fungovat. Při absenci snímání signálů by se zatížení mělo přestat fungovat do 5 sekund až 3 minut.
Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují nějaké změny a úpravy výrobce bez předchozího upozornění!
Je přísně zakázáno zkopírovat obsah příručky pro jakýkoli jiný účel bez souhlasu společnosti.
