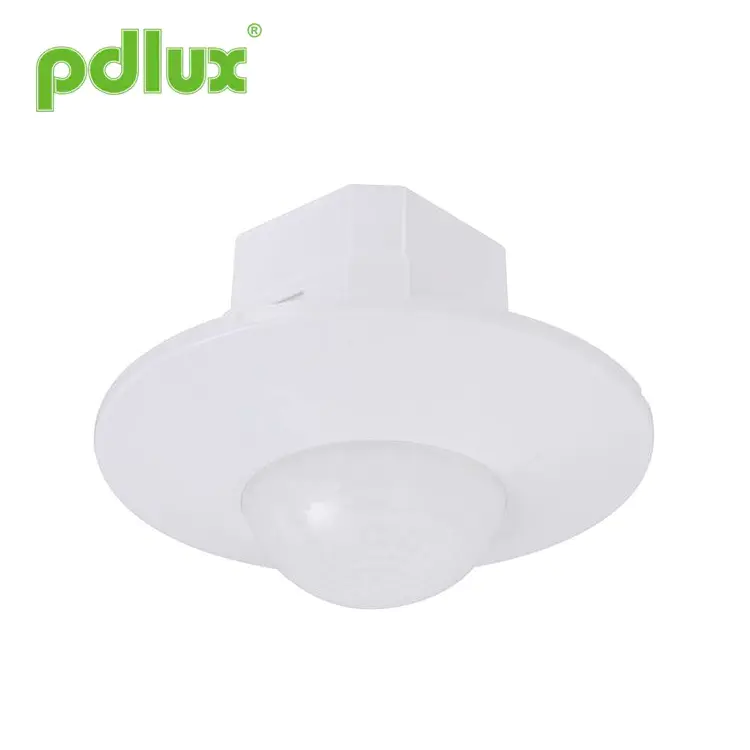

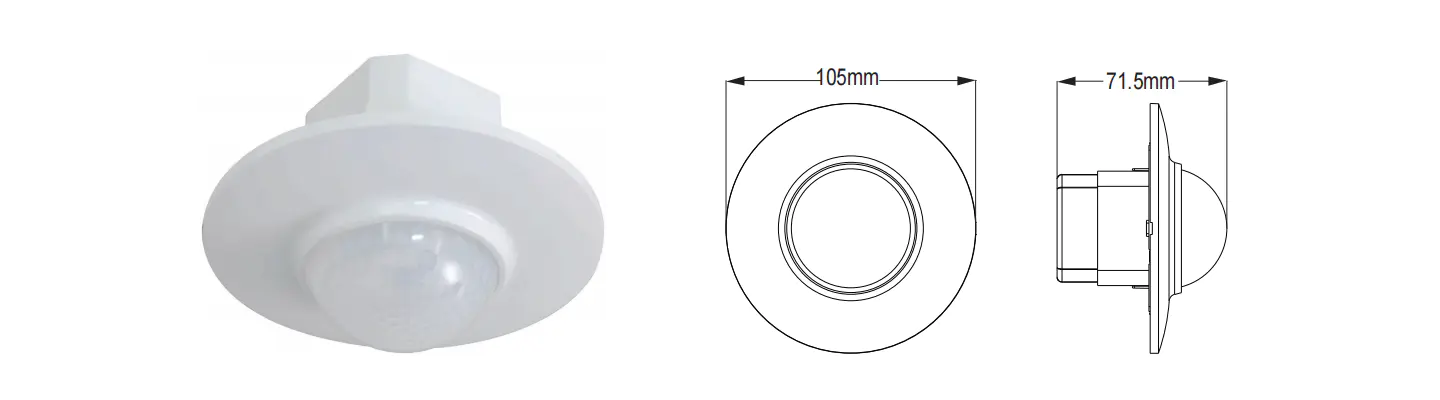

PD-PIR200A 360° stropní infračervený pohybový senzor
Produkt je nový energeticky úsporný spínač, který využívá detektor s dobrou citlivostí, integrovaný obvod a SMT. Shromažďuje automatizaci, pohodlný trezor, úsporu energie a praktické funkce. Jeden detektor uvnitř tvoří široké detekční pole, využívá infračervenou energii od člověka jako zdroj řídicího signálu, může spustit zátěž okamžitě, když člověk vstoupí do detekčního pole. Dokáže automaticky identifikovat den a noc. Snadno se instaluje a používá se široce, má funkce power show a detekční show.
Odeslat dotaz
Shrnutí
Specifikace
| Zdroj energie | 220-240VAC/100-130VAC | Frekvence napájení | 50/60 Hz |
| Odporová zátěž | 1200W max. 230V/600W max. 110V | Nastavení času: | min: 8±3s max: 7±2min (nastavitelné) |
| Detekční úhel | 360º | Detekční rozsah (22°C) | 8m Max. (průměr) (nastavitelný) |
| Ovládání světla | <3LUX-denní světlo (nastavitelné) | Pracovní teplota | -10 °C~+40 °C |
| Spotřeba energie | 0,45 W (statický 0,1 W) | Výška instalace | 2,5~3,5m |
| Detekce rychlosti pohybu | 0,6-1,5 m/s | Pracovní vlhkost | <93% RH |
Poznámka: Při paralelním použití různých zatížení je nutné plně porozumět vlastnostem zátěž a zátěž s obzvláště velkým zapínacím proudem způsobí předčasné poškození relé uvnitř induktoru. Pokud existuje velká nejistota ohledně používané zátěže, upgraduje se verzi speciálně navrženou tak, aby vydržela náběhový proud, lze přizpůsobit.

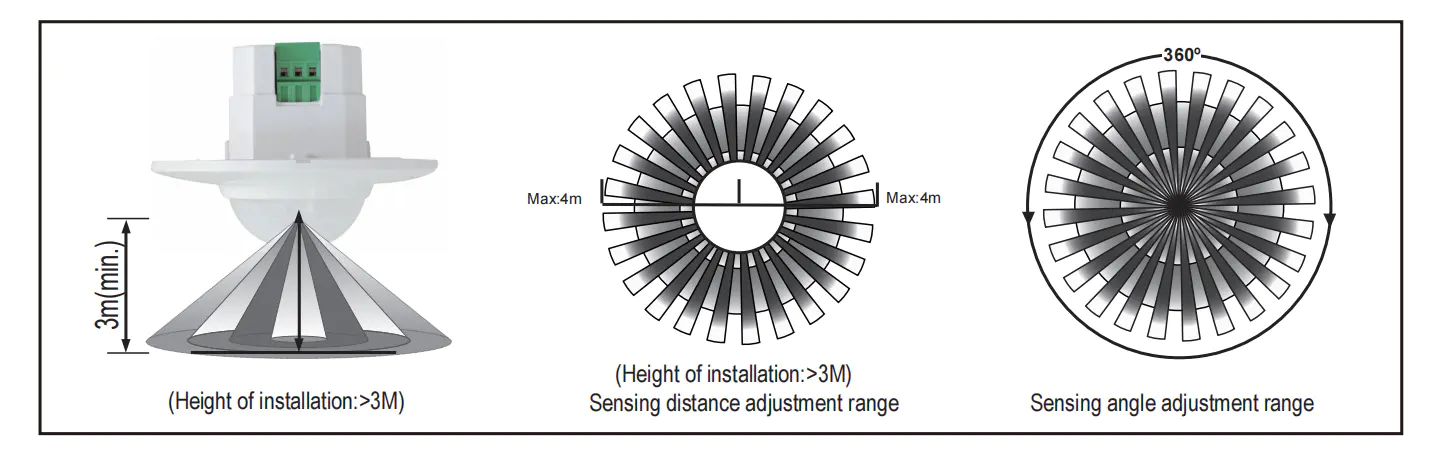

Informace ze senzoru
Funkce
·Dosah detekce lze nastavit podle polohy instalace a detekčního pole.
·Ukazatel detekce: LED bude blikat dvakrát za sekundu při příjmu signálu.
·Nastavení času se přidává průběžně: když přijme druhý indukční signál po prvním induktoru, bude vypočítejte čas ještě jednou ve zbytku prvního nastavení základního nastavení. (Nastavit čas)
·Úprava nastavení času: lze jej nastavit podle vašeho přání. Minimum je 8±3 sekundy, maximum je 7±2 min.

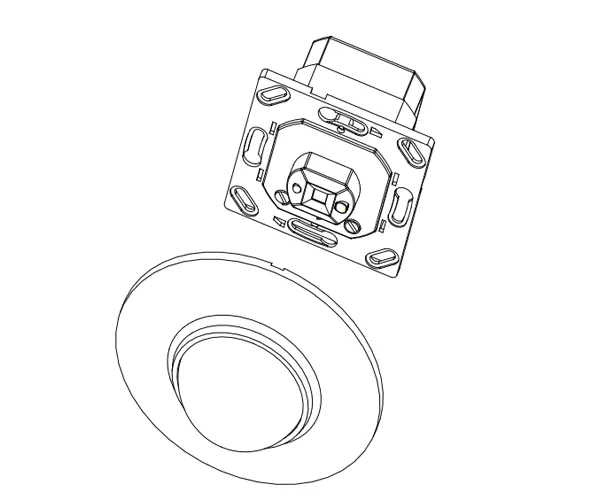

Instalace
(2)Otevřete senzor podle obrázku vpravo, sejměte panel senzoru.
(3)Připojte napájecí a zátěžový vodič k připojovací svorce snímače podle obrázku připojení;
(4) Podle nastavení knoflíku LUX, TIME, SENS;
(5)Podle obrázku vpravo upevněte senzor do propojovací krabice, tlačítko na jeho panelu a poté můžete zapnout napájení pro testování.

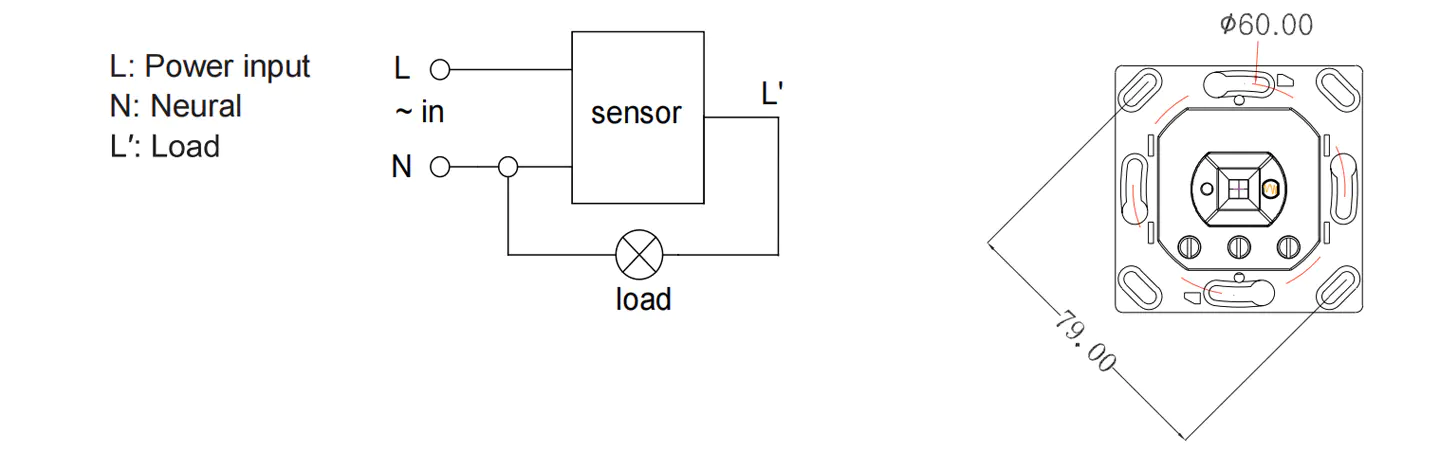

Schéma zapojení vodičů

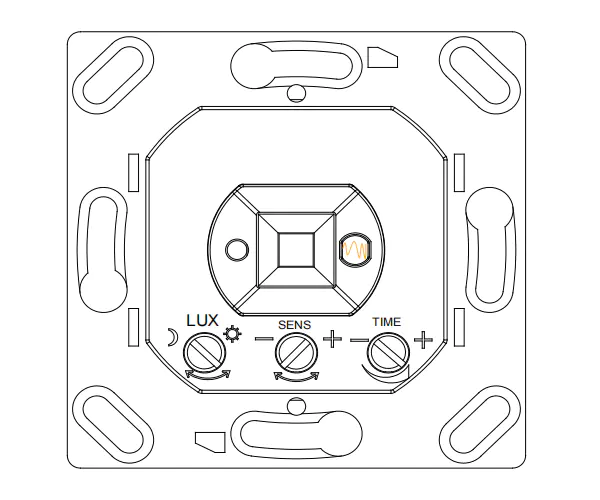

Náčrt připojení (viz obrázek vpravo) Test
.Otočte knoflík času ve směru hodinových ručiček na minimum.
·V okamžiku zapnutí napájení zátěž nefunguje. Po 5-10 sekundách zátěž funguje a LED bliká dvakrát každou sekundu. V podmínkách bez indukce by zátěž měla přestat fungovat během 5-30 sekund a LED by měla zhasnout;
·Pokud to dává smysl znovu 5-10 sekund poté, co zhasne, zátěž by měla fungovat a rychlost blikání je dvakrát za sekundu, pak zátěž přestane fungovat během 5-15 sekund.
·Otočte knoflík LUX ve směru hodinových ručiček na minimum. Pokud je testován za podmínek nižších než 3LUX, zátěž by po zastavení indukční zátěže neměla fungovat; pokud však zakryjete detekční okénko neprůhlednými předměty (ručníkem atd.), zátěž funguje. Za podmínek bez indukčních signálů by zátěž měla přestat fungovat během 5-15 sekund.
POZOR: Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, aby se zabránilo tomu, že produkt nebude funguje normálně způsobená nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb větrem foukajícím listí a závěsy, malá zvířata a nesprávný pohyb rušením elektrické sítě a elektrických zařízení. Všichni vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Poznámky
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které ovlivňují detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.
Nějaký problém a vyřešený způsob
Zátěž nefunguje:
a. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
c. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
Citlivost je špatná:
a. Zkontrolujte, zda se před detekčním okénkem nenachází překážka pro příjem signálů.
b. Zkontrolujte, zda okolní teplota není příliš vysoká.
c. Zkontrolujte, zda je zdroj signálu v detekčním poli.
d. Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu.
e. Zkontrolujte, zda je orientace pohybu správná.
Senzor nemůže automaticky vypnout zátěž:
A. Zkontrolujte, zda jsou v polích detekce nepřetržité signály.
b. Zkontrolujte, zda je nastavení času nastaveno na nejdelší.
C. Zkontrolujte, zda napájení odpovídá návodu.
d. Zkontrolujte, zda se změna teploty zjevně blíží senzoru, jako je klimatizace nebo ústřední topení atd
·Při použití v různých prostředích nenastavujte citlivost na nejvyšší.
Protože to může snadno vést k poruše.
●Potvrďte prosím s profesionální instalací.
●Před instalací a demontáží vypněte napájení.
●Z bezpečnostních důvodů se ujistěte, že jste odpojili napájení.
●Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvóty, abychom se vyhnuli jakýmkoli problémům. Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
