Prošel infračerveným senzorem

Jako profesionální výrobce Passed Infrared Sensor si můžete být jisti, že si zakoupíte Passed Infrared Sensor z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.

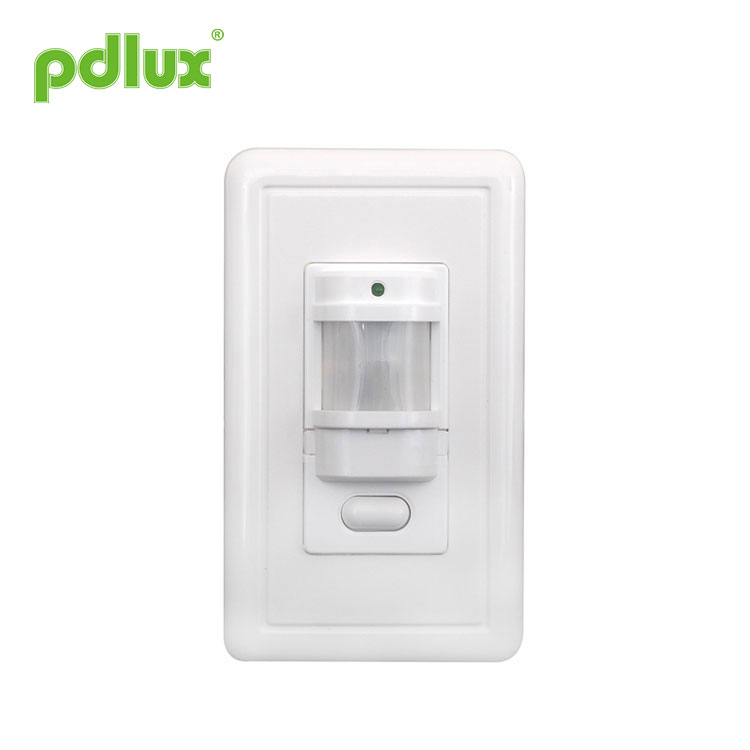

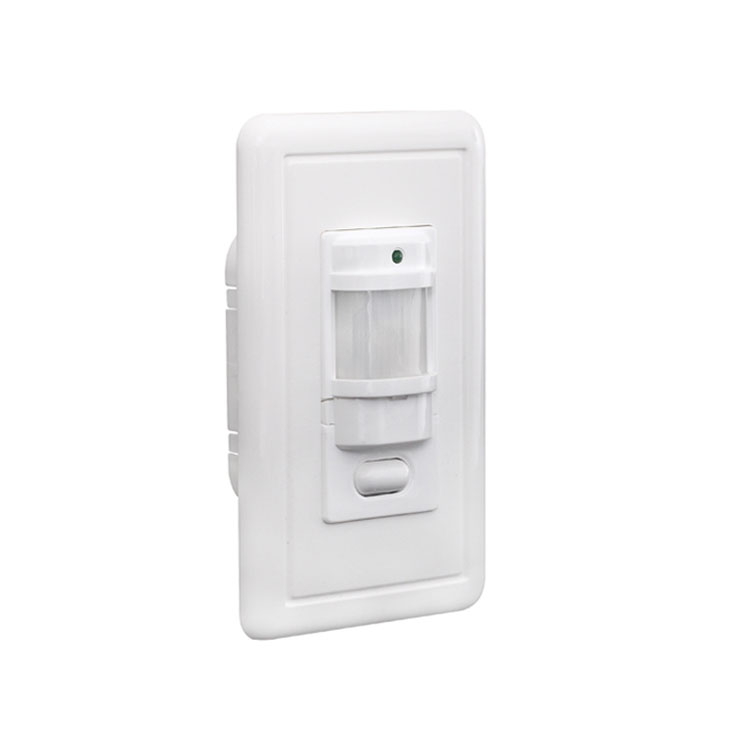

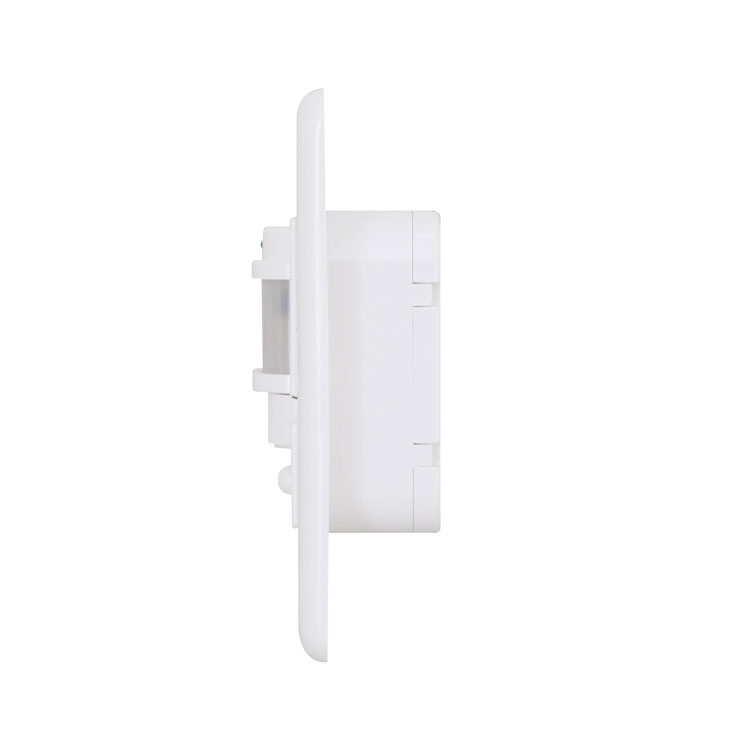

Modelka:PD-PIR133B

Odeslat dotaz

Instrukce infračerveného snímače pohybu PD-PIR133B

INFORMACE O PRODUKTU
Passed Infrared Sensor je nový energeticky úsporný spínač. využívá integrovaný obvod, detektor s dobrou citlivostí a SMT. Zahrnuje automatické, pohodlné, bezpečné, energeticky úsporné a praktické funkce. Široký rozsah detekce se skládá z horního a dolního, levého a pravého servisního pole. Funguje tak, že přijímá infračervené paprsky lidského pohybu. Může spustit řízenou zátěž najednou, když vstoupíte do detekčního pole. Dokáže automaticky identifikovat den a noc. Rozsah jeho použití je široký. Jeho instalace je velmi pohodlná. Má funkce indikace napájení a indikace detekce.

SPECIFIKACE

Napájení: 100V/AC-130V/AC

220V/AC-240V/AC
100V/AC-240V/AC
Frekvence napájení: 50/60Hz
Ovládání světla: <20LUX
Jmenovité zatížení: 800 W Max. wolfram (110 V/AC)
1200W Max. wolfram (220V/AC)
80W Max. zářivka (110V/AC)
120W Max. zářivka (220V/AC)
Detekční rozsah: max. 9m (22℃)

Nastavení času: Min:8sec±3sec
Max: 7 min ± 2 min
Detekční úhel: 140°
180°
Pracovní teplota:-10~+40℃
Pracovní vlhkost: <93%RH
Instalační výška: 1m~1,6m
Spotřeba energie: 0,45 W (statická 0,1 W)
Rychlost detekce pohybu: 0,6~1,5m/s

INFORMACE SENZORU

FUNKCE
Detekční pole: Detekční pole se skládá z horního a dolního, levého a pravého servisního pole.
Ale pohybová orientace v detekčním poli má velký vztah k citlivosti.

Dokáže identifikovat den a noc: Bylo nastaveno před výrobou. Může ale fungovat pouze při okolním osvětlení menším než 20LUX.

Indikace napájení a detekce: Kontrolka může blikat jednou za 4 sekundy po zapnutí napájení. Může blikat 2krát každou 1 sekundu poté, co přijme signály. Ukazuje tedy, zda je detekce a napájení normální.

Časové zpoždění se přidává průběžně: Když přijme druhé indukční signály po první indukci, vypočítá čas ještě jednou na zbytku prvního základního časového zpoždění. (nastavený čas)

Nastavení časového zpoždění: Lze jej nastavit podle přání spotřebitele. Minimální čas je 8sec±3sec. Maximum je 7min±2min.

Přepínač: stav „AUTO“, když jej zatlačíte. Stav „VYPNUTO“, když jej zatlačíte ven.

INSTALACE: (viz následující schéma)
Vypněte napájení
Napájecí a zátěžový vodič jsou připojeny ke snímači podle schématu zapojení
Sundejte čelo desky. Snímač je upevněn ve zvolené poloze.
Po zakrytí přední strany desky můžete zapnout napájení a vyzkoušet.

TEST
Po sejmutí čelní plochy otočte časovým knoflíkem proti směru hodinových ručiček na minimum.

Po zapnutí napájení nebude řízená zátěž fungovat a kontrolka zabliká jednou za 4 sekundy. Zátěž by měla fungovat do 10 sekund a kontrolka může bliknout 2krát každou 1 sekundu, pokud zakryjete detekční okénko neprůhlednými předměty (ručník atd.). (Světlo nemůže promítat detekční okno). Za podmínek bez indukčních signálů by zátěž měla přestat fungovat během 5~30 sekund. Současně by měla kontrolka blikat jednou za 4 sekundy.

Po zhasnutí prvního zakryjte okénko detekce 5~10 sekund. Zátěž by měla fungovat a kontrolka bliknout 2krát každou 1s. Zátěž přestane fungovat během 5~15 sekund.

Zátěž by měla fungovat během 5~10s, pokud ji po zapnutí otestujete při okolním světle nižším než 20LUX. Poté, co zátěž přestane fungovat, zátěž senzoru by neměla fungovat. (Snímač pracuje nepřetržitě, pokud přijímal nepřetržité signály induktoru, když zátěž pracuje). Pokud to znovu ucítíte, zátěž by měla fungovat.
Za podmínek bez signálu induktoru je normální, že zátěž přestane fungovat během 5~15 sekund.

POZNÁMKY
Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za tvář instalace.
Před detekčním oknem nejsou žádné překážky ani neklidné objekty ovlivňující detekci
Vyhněte se instalaci v blízkosti zón se změnou teploty, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.
Pokud existuje nějaký rozdíl mezi návodem a funkcí, kterou produkt má, upřednostněte produkt a omlouvám se, že vás nebudu informovat.

NĚJAKÝ PROBLÉM A ZPŮSOB ŘEŠENÍ
1. Zátěž nefunguje:
A. zkontrolujte výkon a zátěž.
b. Pokud je zátěž dobrá.
C. Pokud se rychlost kontrolky po indukci zrychlí. zkontrolujte, zda je přepínač v poloze „auto“, pokud se rychlost zrychlí.
d. Zkontrolujte, zda pracovní osvětlení odpovídá okolnímu světlu.

2. Citlivost je špatná:
A. Zkontrolujte, zda před detekčním oknem nebrání tomuto efektu příjmu signálů.
b. Zkontrolujte prosím okolní teplotu.
C. Zkontrolujte, zda je zdroj signálu v detekčním poli.
d. Zkontrolujte prosím výšku instalace.
E. Pokud je orientace pohybu správná.

3. Senzor nemůže automaticky vypnout zátěž:
A. Pokud je v detekčním poli nepřetržitý signál snímače.
b. Pokud je časové zpoždění nastaveno na nejdelší.
C. Pokud výkon odpovídá návodu.
d. Pokud se teplota v blízkosti snímače změní. (klimatizace, ústřední topení atd.)

● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
