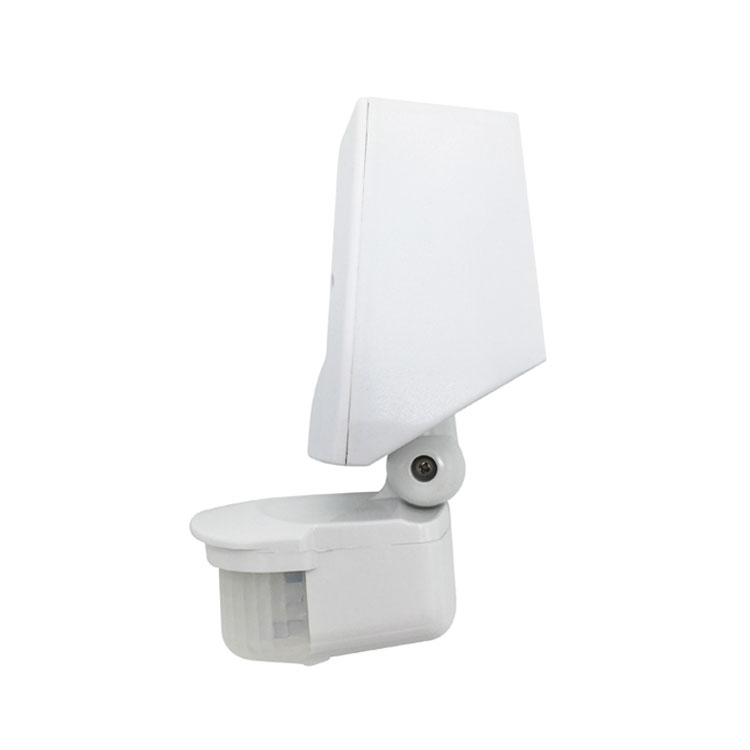

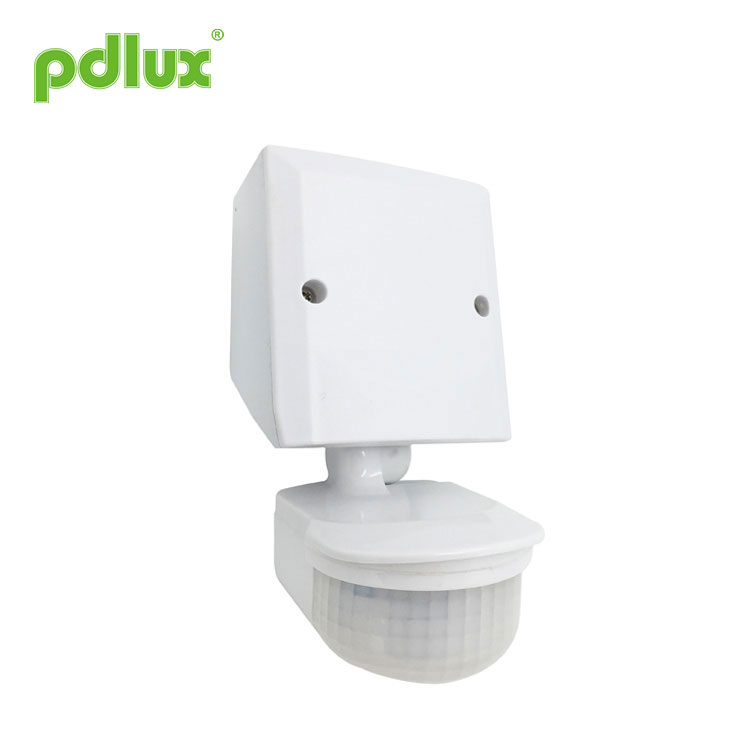

Spínač venkovního PIR snímače pohybu IP65

Můžete si být jisti, že si v naší továrně zakoupíte venkovní IP65 PIR pohybový senzorový spínač a my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Modelka:PD-PIR152J

Odeslat dotaz

Instrukce pro infračervený senzor PD-PIR152J

IP 65

souhrn
Outdoor IP65 PIR Motion Sensor Switch je spínač PIR senzoru, který využívá infračervenou energii od člověka jako zdroj řídicího signálu a určuje, zda světlo musí fungovat nebo ne, a automaticky ovládá zapínání a vypínání světla. a aktivujte senzor, aby fungoval, světlo se rozsvítí; když opustíte detekční pole a dosáhne čas nastavení, světlo se vypne. Dokáže automaticky detekovat osvětlení okolního světla a nastavit a upravit hodnotu podle skutečné potřeby. Světlo se například zapne a funguje, když je osvětlení okolního světla pod nastavenou hodnotou. jakmile překročí nastavenou hodnotu, světlo přestane fungovat. Světlo bude svítit, dokud nenastane časová prodleva, kdy se spustí senzor. Jakmile je detekován konstantní signál, čas se překryje a světlo bude trvale svítit. Může být instalován ve vnitřních, chodbách a veřejných budovách.

Specifikace

Napájení: 220-240V/AC
Frekvence napájení: 50Hz
Jmenovité zatížení: 1200W Max.wolfram
300W Max.zářivka
Nastavení času: 5S-(7±2)Min (nastavitelné)
Ovládání světla: <10LUX~2000LUX (nastavitelné)
Dosah detekce: 10m Max.

Detekční úhel: 180°
Stupeň ochrany: IP65
Instalační výška: 1,5m~2,5m
Pracovní teplota: -10~+40°C
Rychlost detekce pohybu: 0,6~1,5m/s
Pracovní vlhkost: <93%RH

Ve srovnání s běžným produktem

Detekční anděl je dlouhý normální produkt, detekční vzdálenost je široká.

Funkce
Dokáže identifikovat den a noc: ovládání světla lze libovolně nastavit, když funguje. Může pracovat ve dne i v noci, když je nastaven na polohu „slunce“ (max); ale může pracovat pouze při ovládání světla menším než 10 luxů, když je nastaveno na polohu „měsíc“ (min). Pokud jde o vzor nastavení, podívejte se na zkušební vzor.

Časové zpoždění lze přidávat průběžně: když přijme druhý indukční signál po prvním, vypočítá čas ještě jednou na zbytek prvního základního časového zpoždění. (Nastavte čas)

Potenciometr ovládání světla (LUX): ve směru hodinových ručiček knoflík pro snížení jeho hodnoty; otáčením proti směru hodinových ručiček zvýšíte jeho hodnotu.

Časový potenciometr (TIME): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty, maximální doba zpoždění je 9 minut; proti směru hodinových ručiček pro snížení jeho hodnoty, minimální doba zpoždění je 5 sekund.

Funkce blesku: když senzor detekuje užitečný signál, kontrolka bliká; není detekován užitečný signál, indikátor nebliká.

Způsob nastavení: potenciometr
Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.

(1)Nastavení času
Lze ji definovat od 5 sekund (úplné otočení proti směru hodinových ručiček) do 9 minut (úplné otočení po směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu.

POZNÁMKA:Když se světlo automaticky vypne, bude trvat 1 sekundu, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se automaticky zapne pouze signál detekovaný o 1 sekundu později.

Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.

(2)Nastavení ovládání světla
Může být definován v rozsahu <10~2000 LUX. Pro úplné otočení knoflíku ve směru hodinových ručiček je to asi 10 luxů, zcela proti směru hodinových ručiček je to asi 2000 luxů. Při nastavování detekční zóny a provádění testu chůze za denního světla byste měli otočit knoflíkem úplně ve směru hodinových ručiček.

Instalace I. Připojte vedení podle pravého obrázku. N – modrá L – hnědá L' – červená (pochází z infračerveného senzoru) propojte modrou a hnědou s napájením spojte modrou a červenou se zátěží.
II. 1.Utáhněte šroub na krabici propojovacího vedení, sejměte víko krabice. 2.Podle obrázku připojení připojte napájení a zátěž se snímačem. 3. Upevněte snímač ve zvolené poloze podle následujícího obrázku. 4. Zakryjte víko a utáhněte šroub.
Test 1. Po instalaci otočte časovým knoflíkem (1) proti směru hodinových ručiček až na konec, než zapnete napájení. otočte knoflíkem ovládání světla (2) proti směru hodinových ručiček na maximální hodnotu. 2. Zapněte napájení, světlo se může rozsvítit po 30 sekundách. Poté, co se vypne, dejte to po 5 sekundách znovu smysl. 3. Pokud jsou všechny v dobrém stavu, pomocí knoflíku pro nastavení času lze dobu svícení upravit podle vašeho přání, pomocí knoflíku pro ovládání světla lze upravit okolní světlo.

Poznámky
Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za základní plochu instalace.
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.

Poznámka
1. Udržujte senzor otočený směrem k oblasti, kde se obvykle pohybují lidé.
2. Udržujte senzor v poloze okolního světla, abyste získali mnohem přesnější nastavení osvětlení.
3. Pokud signál znovu detekujete během časového zpoždění, časové zpoždění bude překročeno.
4. Knoflík LUX: svítivost pracovních podmínek. Když knoflík přepne na „+“, znamená to, že může detekovat celý den, když knoflík přepne na „- “, bude fungovat pouze pod jasem <10 LUX.
5. Knoflík TIME：Je to doba, po kterou se světlo pomalu rozsvěcuje bez jakéhokoli signálu postupně až do vypnutí.

Nějaký problém a vyřešený způsob
Zátěž nefunguje:
a: Zkontrolujte napájení a zátěž.
b: Pokud je zátěž dobrá.
c: Zkontrolujte, zda pracovní světlo odpovídá okolnímu světlu.

Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálů.
b: Zkontrolujte, zda není okolní teplota příliš vysoká.
c: Zkontrolujte, zda je zdroj signálu v polích detekce.
d: Pokud je orientace pohybu správná.

Senzor nemůže automaticky vypnout zátěž:
a: Pokud je v polích detekce nepřetržitý signál.
b: Pokud je časové zpoždění nastaveno na nejdelší.
c: Pokud výkon odpovídá pokynu.
d: Pokud se teplota vzduchu změní v blízkosti senzoru, například klimatizace nebo ústřední topení atd.

● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.
Naše společnost se vždy zaměřuje na výrobu vysoce kvalitních produktů. Některé nesprávné operace nebo poruchy několika součástí mohou způsobit, že produkty nebudou fungovat. Jakmile jsou produkty neplatné, kontaktujte prosím výrobce nebo prodejce. Tento pokyn je dodržen podle současné situace. Výrobce upozorní, pokud dojde ke změnám.
Obsah nelze reprodukovat ani kopírovat bez povolení výrobce.
