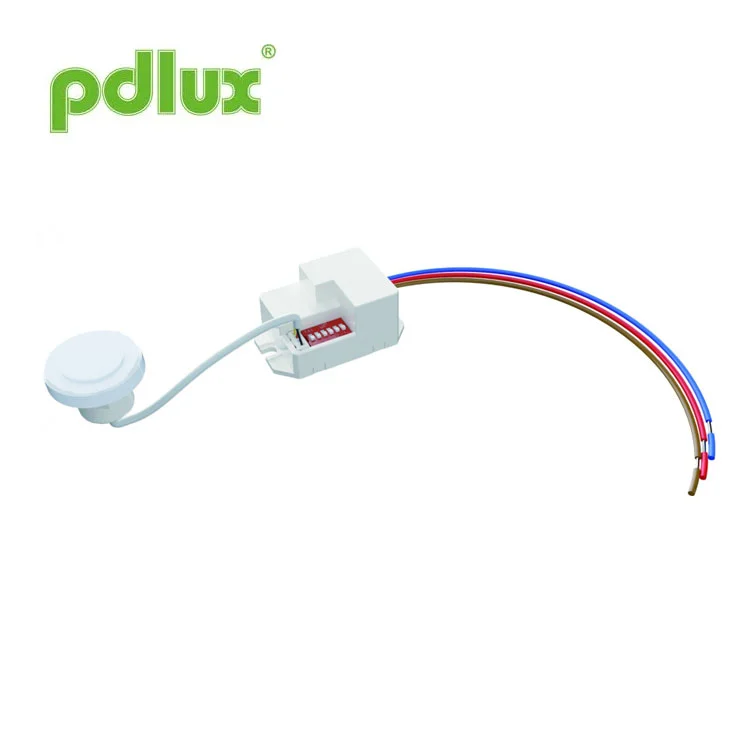

Nový 5,8GHz mikrovlnný senzor s kulatou hlavou pro úzké chodby a schody
Modelka:PD-MB15F
Odeslat dotaz

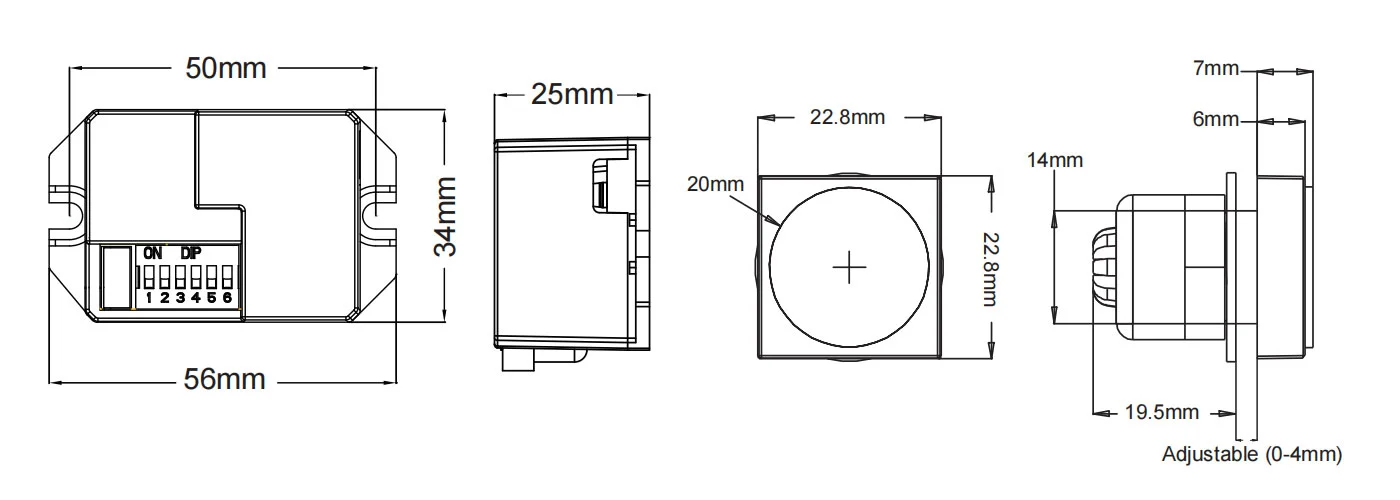

Velikost produktu
Shrnutí
Jedná se o vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury. Může být nezávisle připojen k zátěži nebo snadno instalován uvnitř osvětlení se stínidlem ze skla nebo plastu. Je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie.
Vlastnosti
1.Non-radiační poškození: jeho výkon vysílače je nižší než 0,2 mW, což nepoškozuje lidské tělo.
2. Silná schopnost proti rušení, může pracovat v teplotním rozsahu -15℃ -+70℃.
3. Frekvence je konstantní a frekvenční drift se ve frekvenčním rozsahu nevyskytuje.

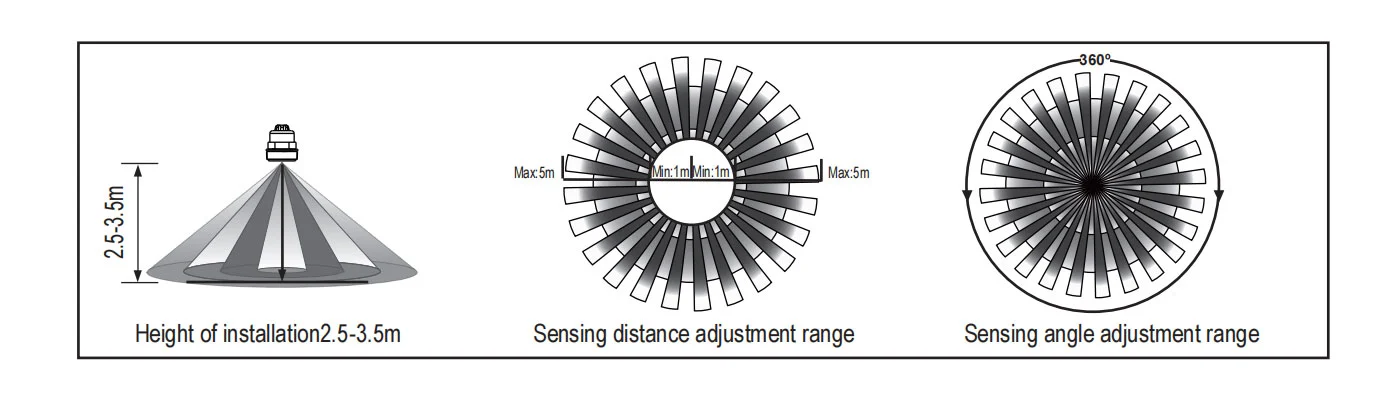

Informace ze senzoru

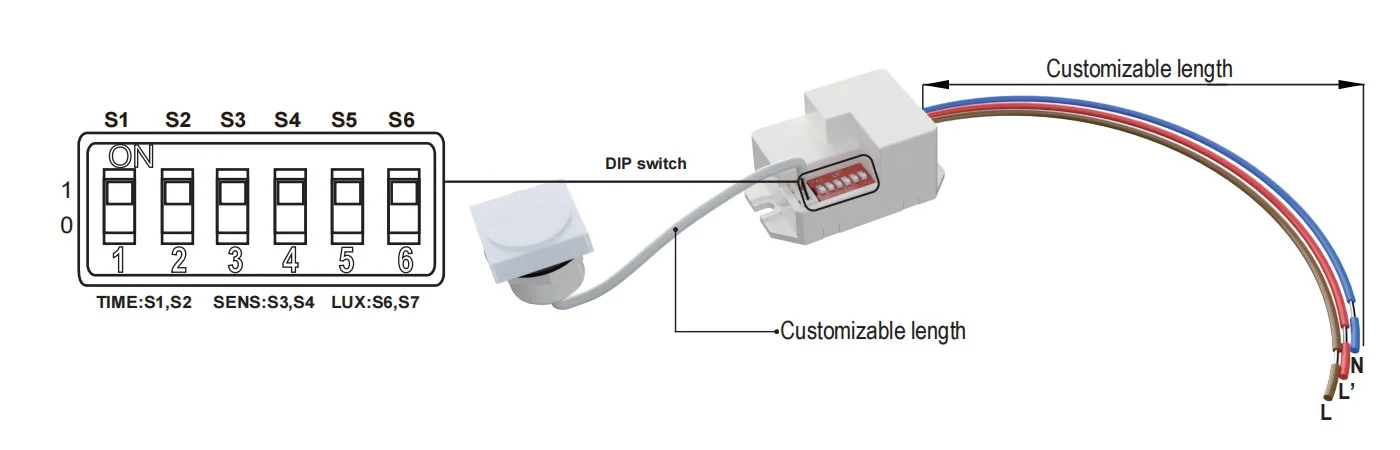

Způsob nastavení: DIP přepínač
Specifikace
=| Zdroj energie | 220-240VAC |
| Frekvence napájení | 50 Hz |
| HF systém | 5,8 GHz（střední frekvence）CW elektrická vlna, pásmo ISM |
| Jmenovité zatížení | 800W Max.wolfram 200W Max. zářivka a LED |
| Úroveň ochrany | IP20, třída II |
| Instalace sedí | v interiéru, montáž na strop |
| Vysílací výkon | <0,2 mW |
| Detekční úhel | 360° |
| Detekční rozsah | 1m-2m-4m-5m (poloměry) (nastavitelné) |
| Nastavení času | 8s-3min-10min-15min, (nastavitelné) |
| Ovládání světla | 10LUX-50LUX->2000LUX, (nastavitelné |
| Spotřeba energie | cca 0,5W |
| Pracovní teplota | -15°C~+70°C |

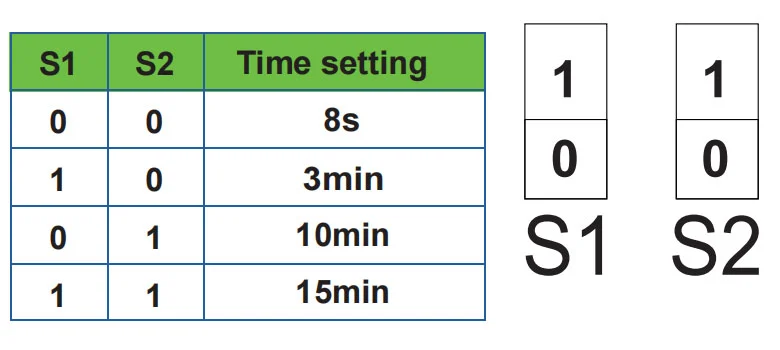

Nastavení času S1 S2
Lze jej definovat jako 8 sekund až 15 minut. Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „0“.
Je to hlavně pro nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze v případě, že je v dosahu detekce člověk.

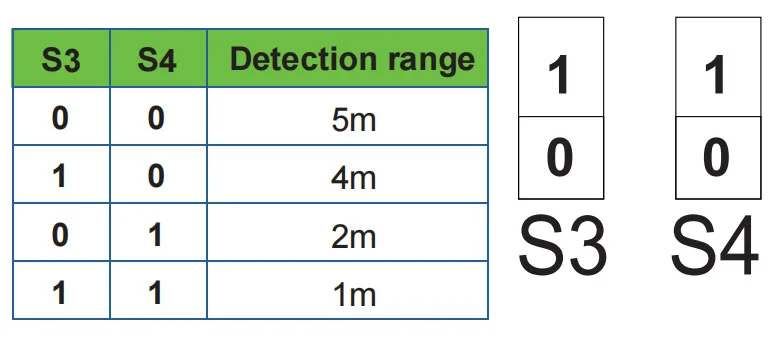

Nastavení detekčního rozsahu (citlivosti) S3 S4
Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi při instalaci ve výšce 3 m. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „0“.
Upozornění: Při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajícího listí a závěsů, malých zvířat nebo rušení elektrické sítě a elektrického zařízení. Vše výše uvedené povede k chybové reakci. Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte. Lidský pohyb způsobí indukci snímače, takže při testování funkce opusťte oblast indukce a neprovádějte pohyb, abyste zabránili nepřetržité činnosti snímače.

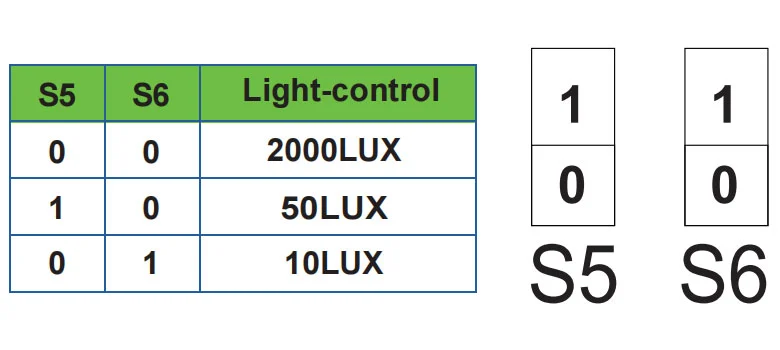

Nastavení ovládání světla S5 S6
Lze jej definovat v rozsahu 10~>2000 LUX. Komu nastavte přepínač do polohy ON je „1“, v poloze OFF je „0“.
Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují jakékoli změny a úpravy výrobce bez upozornění!
Je přísně zakázáno kopírovat obsah návodu k použití pro jakýkoli jiný účel bez souhlasu společnosti
| Chyba | Příčina selhání | Řešení |
| Zátěž nefunguje. | Osvětlení je špatně nastaveno. | Upravte nastavení zátěže. |
| Náklad je rozbitý. | Změňte zátěž. | |
| Napájení je vypnuté. | Zapněte napájení. | |
| Zátěž funguje neustále. | V oblasti detekce je nepřetržitý signál. | Zkontrolujte nastavení oblast detekce. |
| Zátěž funguje, když existuje nebyl detekován žádný pohybový signál. | Lampa není správně nainstalována, takže senzor nefunguje detekovat spolehlivé signály. | Znovu upravte místo instalace. |
| Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.) | Zkontrolujte nastavení detekční oblasti. | |
| Zátěž nefunguje, když je detekován signál pohybu. | Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá. | Zkontrolujte nastavení detekční oblasti. |
Varování! Následující situace povedou k chybové reakci.
1. Instalace na kývavý předmět povede k chybové reakci.
2. Třesoucí se závěs odfouknutý větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3. Instalace tam, kde je provoz rušný, povede k chybové reakci.
4. Jiskry produkované některým zařízením v okolí povedou k chybové reakci.
● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávnou obsluhou výrobce nenese žádnou odpovědnost.
