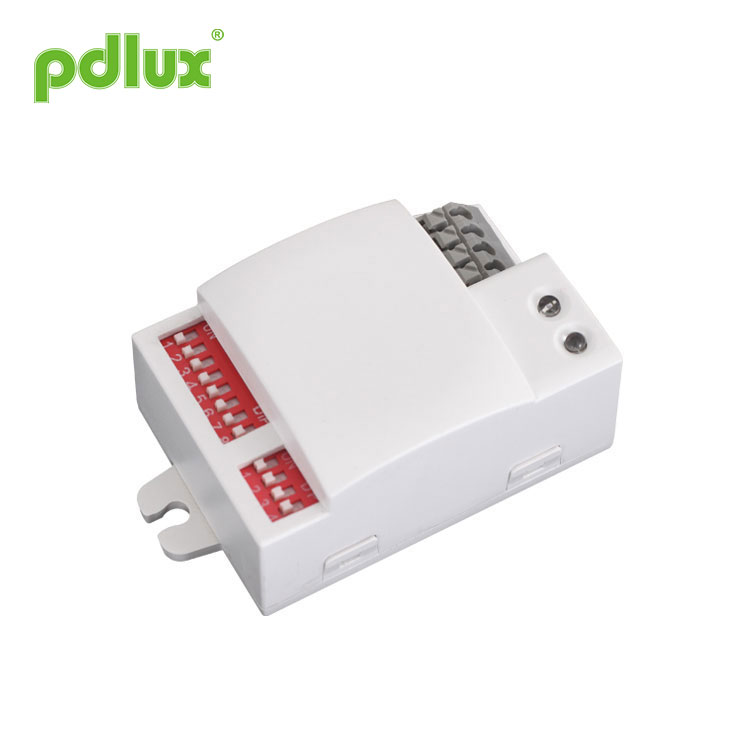

Mini HF senzor

Mini HF Sensor může být instalován uvnitř výrobku, který je vyroben ze skla a plastu, protože tyto materiály mají malý vliv na mikrovlny. Připojte produkt, jak je znázorněno níže; můžete změnit běžné světlo na automatické světlo.

Modelka:Mini HF Sensor

Odeslat dotaz

Mini HF senzor

Specifikace

Napájení: 220-240VAC

Frekvence napájení: 50Hz

Jmenovité zatížení: 500W Max.

(220VAC wolfram cosφ=1)

200W Max.

(220VAC fluorescenční cosφ=0,5)

HF systém: 5,8 GHz CW radar, pásmo ISM

Montáž na místo: Montáž na strop, Montáž na stěnu

Vysílací výkon: <0,2mW

Detekční úhel: 360° (instalace na strop)

180° (instalace na stěnu)

Detekční rozsah: 2-10m (poloměry) (nastavitelný)

Nastavení času: 6s/1min/5min/10min/20min (nastavitelné)

Ovládání světla: ≤10LUX/25LUX/50LUX/150LUX/2000LUX

(nastavitelný)

Pohotovostní výkon: Přibl. 0,5 W

Poznámka:vysokofrekvenční výstup

tento senzor je <0,2 mW - to je jen jeden

5000 vysílacího výkonu a

mobilní telefon nebo výstup a

mikrovlnná trouba.

Informace ze senzoru

Využití pole a úvod

PD-MV1001 je snímač pohybujících se objektů, který dokáže detekovat rozsah 360° a jeho pracovní frekvence je 5,8G. Výhodou tohoto produktu je stabilní pracovní stav (stabilní pracovní teplota: -15°C~+70°C), PD-MV1001 přijímá mikrovlnný senzor (vysokofrekvenční výstup <0,2 mW), takže je bezpečný a funguje lépe než infračervený senzor.

Může být instalován uvnitř výrobku, který je vyroben ze skla a plastu, protože tyto materiály mají malý vliv na mikrovlnnou troubu. Připojte produkt, jak je znázorněno níže; můžete změnit běžné světlo na automatické světlo.

Používá se ve stropním svítidle

Tento produkt lze využít ve více oblastech než výše uvedené příklady.

APD-MV1001 můžete také nainstalovat přímo do stropu pro ovládání uličky. Žádný problém.

Tento produkt na vás bude věrně čekat. Automaticky se rozsvítí, když projdete kolem, a automaticky se vypne, když odejdete. Můžete nastavit dobu zpoždění zavírání

aby vyhovoval vašim potřebám. Můžete například nastavit posuvný ovladač TIME, abyste zvolili dobu zpoždění 6s~20min, když si myslíte, že se vrátíte za 10 minut. Posuvný ovladač TIME je následující (po úpravě testovacího času se držte mimo detekční zónu, jinak bude detekční čas nepřesný, když produkt znovu detekuje pohybující se objekt).

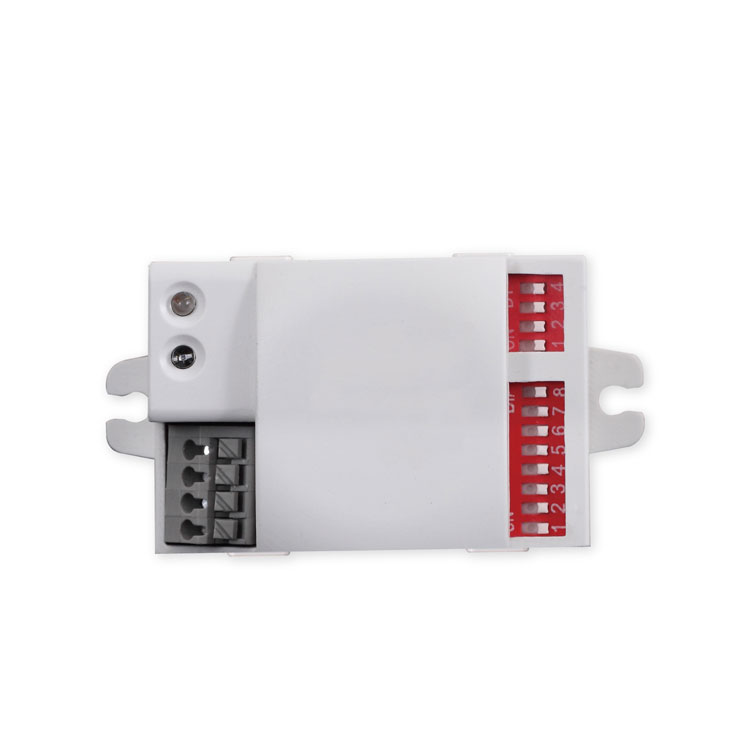

Nastavení parametrů

Nastavení ovládání světla L1 L2 L3 L4

Zvolený práh světelné odezvy může být nekonečně od cca. 10-2000lux, vytáhněte přepínač do polohy ON jako "1", vytáhněte přepínač do polohy OFF jako "0", umístění přepínače a rozsah detekce odpovídající tabulky je následující:

Nastavení rozsahu S1 S2 S3 S4

Detekční rozsah je termín používaný k popisu poloměrů víceméně kruhové detekční zóny vytvořené na zemi po namontování senzorového světla ve výšce 2,5 m, přepnutím přepínače do polohy ZAPNUTO jako „1“ zatažením přepínačem do polohy OFF pozice jako „0“, přepnutí místa a rozsah detekce odpovídající tabulky je následující:

Oznámení:při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajícího listí a záclon, malých zvířat nebo rušení elektrické sítě a elektrické zařízení. Vše výše uvedené povede k chybové reakci. Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.

Nastavení času S5 S6 S7 S8

Světlo lze nastavit tak, aby zůstalo zapnuté po jakoukoli dobu mezi cca. 6 sekund a maximálně 20 minut. Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro nastavení detekční zóny a pro provedení testu chůzí se doporučuje zvolit nejkratší dobu. Vytáhněte spínač do polohy ON jako "1", vytáhněte přepínač do polohy OFF jako "0", umístění přepínače a rozsah detekce odpovídajícího tabulka je následující:

Slouží hlavně k úpravě doby zpoždění od okamžiku detekce signálu a automatického zapnutí světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění z důvodu úspory energie , protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.

Chyba a řešení

Chyba	Příčina selhání	Řešení
Zátěž nefunguje.	Osvětlení je špatně nastaveno.	Upravte nastavení zátěže.
	Náklad je rozbitý.	Změňte zátěž.
	Napájení je vypnuté.	Zapněte napájení.
Zátěž funguje neustále.	V oblasti detekce je nepřetržitý signál.	Zkontrolujte nastavení oblast detekce.
Zátěž funguje, když není detekován žádný pohybový signál.	Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály.	Znovu upravte místo instalace.
Zátěž funguje, když není detekován žádný pohybový signál.	Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.)	Zkontrolujte nastavení detekční oblasti.
Zátěž nefunguje, když je detekován pohybový signál.	Rychlost pohybu je příliš vysoká nebo definovaná detekční oblast je příliš malá.	Zkontrolujte nastavení detekční oblasti.

● Potvrďte prosím s profesionální instalací.

● Z bezpečnostních důvodů před instalací a odstraněním vypněte napájení.

● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.

Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
