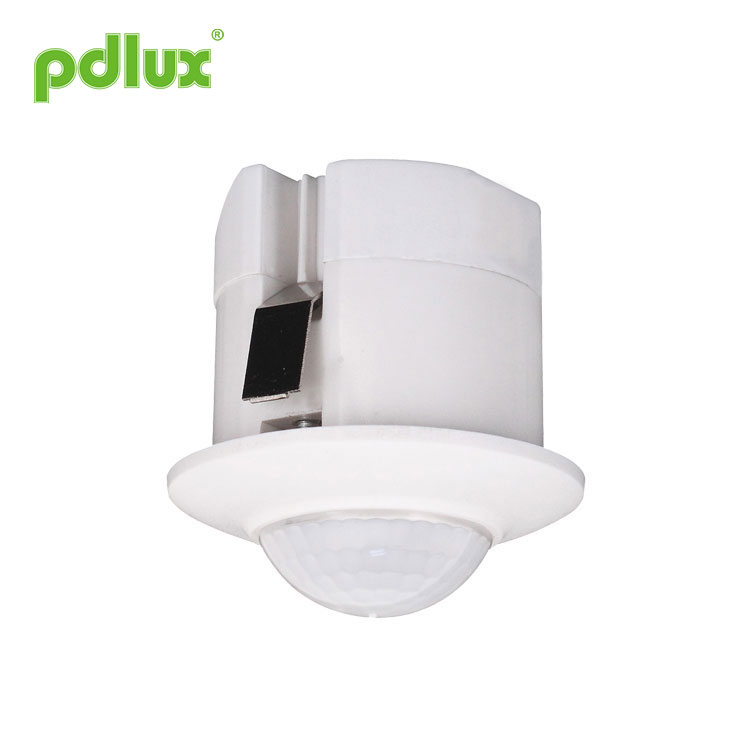

Infračervený snímač pohybu na stropě

Vítejte u nás, abyste si od nás zakoupili mini stropní infračervený snímač pohybu. Každá žádost od zákazníků je zodpovězena do 24 hodin.

Modelka:PD-PIR121-Z

Odeslat dotaz

Instrukce pro infračervený senzor PD-PIR121-Z

Informace o produktu

Tento mini stropní infračervený snímač pohybu je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Využívá MCU k přesnému výpočtu informací o spínači a přesně řídí zapnutí relé v nulovém bodě sinusové vlny, takže zátěž je zapnutá. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží. Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky všechny kondenzátory s různou kapacitou. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.

Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.

Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.

Specifikace

Napájení: 220-240VAC 50/60Hz
Jmenovité zatížení: 220W.libovolná zátěž
Nastavení času: 8S-8Min (nastavitelné)
Ovládání světla: <10LUX~2000LUX (nastavitelné)
Detekční rozsah (22°C): 3m Max (poloměry) (nastavitelné)

Detekční úhel: 360°
Instalační výška: 2,5m~4,5m
Pracovní teplota: -10~+40°C
Rychlost detekce pohybu: 0,6~1,5m/s
Pracovní vlhkost: <93%RH

Informace ze senzoru

Funkce
Detekční pole: detekční pole se skládá z horního a dolního, levého a pravého servisního pole, lze jej vybrat podle přání zákazníka. Ale pohybová orientace má velký vztah k citlivosti.

Dokáže identifikovat den a noc: ovládání světla lze libovolně nastavit, když funguje. Může pracovat ve dne i v noci, když je nastaven na polohu „slunce“ (max); ale může pracovat pouze při ovládání světla menším než 10 luxů, když je nastaveno na polohu „měsíc“ (min). Pokud jde o vzor nastavení, podívejte se na zkušební vzor.

Časové zpoždění lze přidávat průběžně: když přijme druhý indukční signál po prvním, vypočítá čas ještě jednou na zbytek prvního základního časového zpoždění. (Nastavte čas)

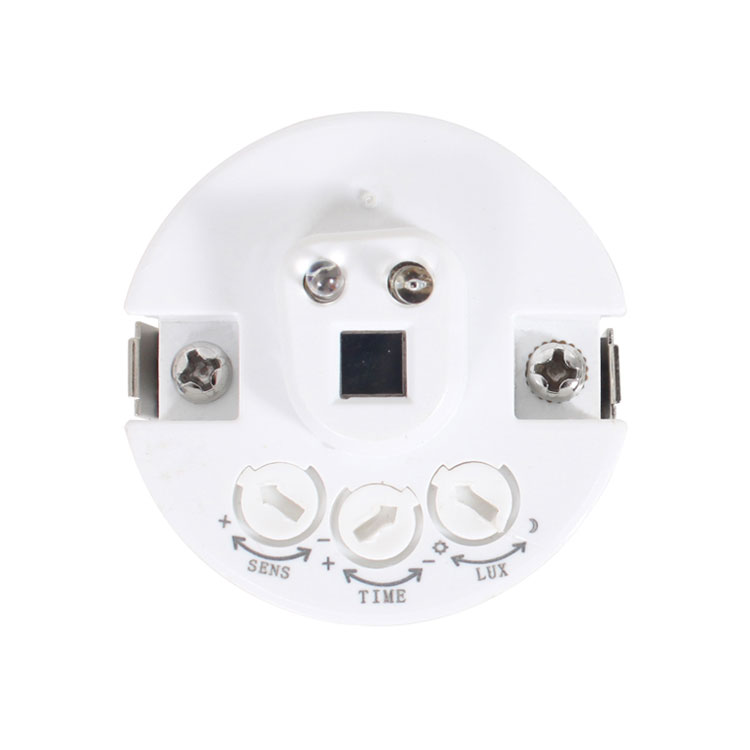

Potenciometr ovládání světla (LUX): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty; otáčením proti směru hodinových ručiček snížíte jeho hodnotu.

Časový potenciometr (TIME): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty, maximální doba zpoždění je 8 minut; proti směru hodinových ručiček pro snížení hodnoty, minimální doba zpoždění je 8 sekund.

Potenciometr citlivosti (SENS): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty, maximální vzdálenost je 3 m (poloměry).

Instalace (viz následující schéma)
Vypněte napájení.
Vložte závitové trubky do napájecího kabelu a ovládacího vedení.
Připojte napájení a zátěž se snímačem podle schématu zapojení.

Test
① SENS: Upravte rozsah detekce. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na min je to 1m a při otočení na max je to 6m.
② TIME: Upravte nastavení času zátěže. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Nastavení času je asi 8 minut při otočení na maximum a nastavení času je asi 8 sekund při otočení na min.
③ LUX: Nastavení pracovního světla. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na min bude fungovat pouze pod ovládáním světla asi 10LUX, při otočení na maximum může fungovat jakékoli ovládání světla.

POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Věnujte pozornost instalaci

Poznámky

Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za základní plochu instalace.
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.

Poznámka
1. Udržujte senzor otočený směrem k oblasti, kde se obvykle pohybují lidé.
2. Udržujte senzor v poloze okolního světla, abyste získali mnohem přesnější nastavení osvětlení.
3. Pokud signál znovu detekujete během časového zpoždění, časové zpoždění bude překročeno.

Nějaký problém a vyřešený způsob
Zátěž nefunguje:
a: Zkontrolujte napájení a zátěž.
b: Pokud je zátěž dobrá.
c: Zkontrolujte, zda pracovní světlo odpovídá okolnímu světlu.

Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálů.
b: Zkontrolujte, zda není okolní teplota příliš vysoká.
c: Zkontrolujte, zda je zdroj signálu v polích detekce.
d: Pokud je orientace pohybu správná.

Senzor nemůže automaticky vypnout zátěž:
a: Pokud je v polích detekce nepřetržitý signál.
b: Pokud je časové zpoždění nastaveno na nejdelší.
c: Pokud výkon odpovídá pokynu.
d: Pokud se teplota vzduchu změní v blízkosti senzoru, například klimatizace nebo ústřední topení atd.

● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.

Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují jakékoli změny a úpravy výrobce bez upozornění!
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
