Mikrovlnný detektor pohybu
Mikrovlnný detektor pohybu je vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury.
Modelka:PD-MV1017A
Odeslat dotaz
souhrn
Jedná se o vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je delikátní na pohled a kompaktní ve struktuřekultura. Může být samostatně připojen k zátěži nebo snadno instalován uvnitř osvětlení se stínidlem ze skla nebo plastu. Je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Má několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.
|
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1 (2008-04) EN 301 489-3 V1.4.1 (2002-08) EN 300 440-1 V1.5.1 (2009-03) EN 300 440-2 V1.3.1 (2009-03) |
Funkce
1. Neradiační poškození: jeho výkon vysílače je nižší než 0,3 mW, což nepoškozuje lidské tělo.
2. Spolehlivý a stabilní výkon: používá RC filtrování a digitální filtrování v digitálním zpracování. Využívá také technologii digitálního nulového spouštění, to znamená, že v nulovém bodě dojde k automatickému připojení nebo automatickému odpojení. K řízení výstupu používá vysoce výkonné relé Tyco, což zajišťuje jeho spolehlivý výkon. Přijímá čip pro správu napájení, který zaručuje jeho stabilní výkon v 100-240V/AC.
3.Dálkové nastavení: je navrženo s funkcí dálkového ovládání, to znamená, že si jeho funkci můžete přednastavit potenciometrem nebo dálkovým ovladačem podle své praktické potřeby.
Specifikace
Napájení: 100-240V/AC Frekvence napájení: 50/60Hz Vysílací výkon: <0,3mW Jmenovité zatížení: 2400W/10A,Max,wolfram(cosφ=1)(220-240V/AC) 600W/5A,Max,fluorescenční (cosφ=0,5)(220-240V/AC) 1200W/10A,Max,wolfram(cosφ=1)(100-130V/AC) 300W/5A,Max,fluorescenční (cosφ=0,5)(100-130V/AC) Pracovní teplota: -15°C~+70°C |
Stupeň ochrany: IP20, třída II Montáž na místo: uvnitř, montáž na strop HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM Detekční úhel: 360° Detekční rozsah: 1-11m (poloměry) (nastavitelný) Nastavení času: 8s-12min, (nastavitelné) Ovládání světla: 10-1000LUX, (nastavitelné) Příkon: cca 0,5W |
Informace ze senzoru
Aplikace
Mikrovlnná trouba může pronikat sklem, plastem a dřevem, proto lze mikrovlnný senzor instalovat do stínidla z určité tloušťky skla, plastu nebo dřeva. Například aplikace v osvětlení, pouze pokud provedete připojení, jak je znázorněno níže, můžete změnit běžná osvětlení na osvětlení s automatickým snímáním.
První režim připojení: Připojte N, L k napájení; Připojte N, L' k zátěži. Připojte zátěž k L', zátěž bude fungovat, když je detekován signál, a přestane fungovat po přednastavenou dobu zpoždění, když nebudou žádné následující signály. |
Režim připojení dva: Připojte N, L k napájení; Připojte N, L'' k zátěži. Připojte zátěž k L'', zátěž bude fungovat, když je detekován signál, zátěž přestane fungovat. |
Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.

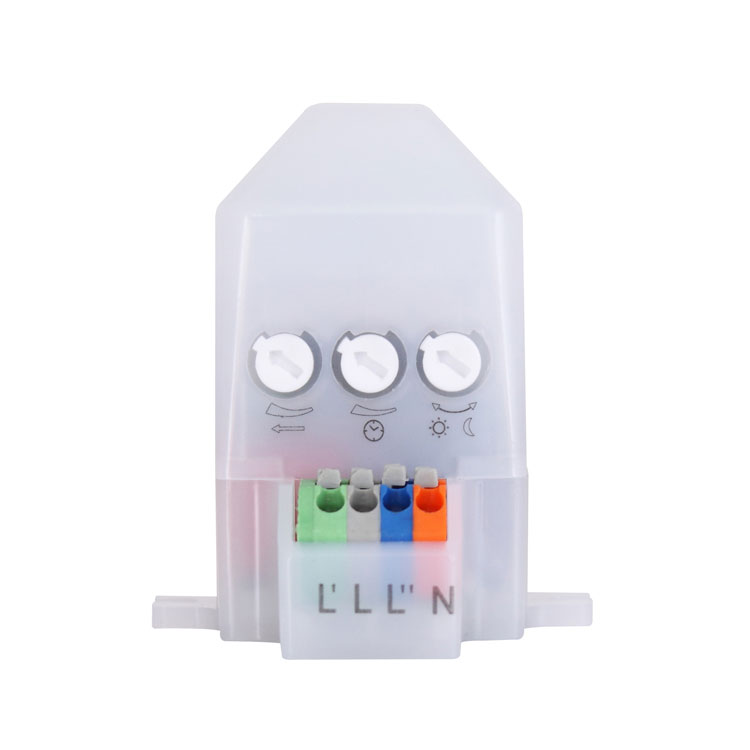

Způsob nastavení jeden: potenciometr
(1)Nastavení detekčního rozsahu (citlivost) | |
Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi při instalaci ve výšce 2,5 m. Pro otočení knoflíku zcela proti směru hodinových ručiček je minimální rozsah, zcela ve směru hodinových ručiček je maximální. |
|
Poznámka:výše uvedený rozsah detekce je dosažen v případě osoby, která je mezi 1,6 m~1,7 m vysoká se střední postavou a pohybuje se rychlostí 1,0~1,5 m/s. pokud se postava, postava a rychlost pohybu osoby změní, změní se také rozsah detekce. Oznámení:při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajících listů a záclon, malých zvířat nebo rušení elektrické sítě a elektrických zařízení. Vše výše uvedené povede k chybové reakci. Když produkt nefunguje normálně, pokuste se vhodně snížit citlivost a poté jej otestujte. Lidský pohyb způsobí indukci senzoru, takže při testování funkce opusťte indukční oblast a neprovádějte pohyb, abyste zabránili senzor nepřetržitě pracuje. Přátelské připomenutí:Při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet vzdálenost 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.
|
|
(2)Nastavení času | |
Lze ji definovat od 8 sekund (úplné otočení proti směru hodinových ručiček) do 12 minut (úplné otočení po směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu. | |
POZNÁMKA:Když se světlo automaticky vypne, bude trvat 1 sekundu, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se automaticky zapne pouze signál detekovaný o 1 sekundu později. Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.
|
|
(3) Nastavení ovládání světla | |
Lze jej definovat v rozsahu 10~1000 LUX. Pro úplné otočení knoflíku proti směru hodinových ručiček je to asi 10 luxů, zcela ve směru hodinových ručiček je to asi 1000 luxů. Při nastavování detekční zóny a provádění testu chůze za denního světla byste měli otočit knoflíkem úplně ve směru hodinových ručiček. | |
|
|
Způsob nastavení dva: Dálkové ovládání ON: stiskněte ON, připojená zátěž bude pracovat po dobu 6 hodin a poté se automaticky přepne do režimu AUTO. OFF: stiskněte OFF, připojená zátěž se na 6 hodin vypne a poté se automaticky přepne do režimu AUTO. AUTO: stiskněte AUTO, senzor přejde do režimu autodetekce, to znamená, že když je detekován signál a intenzita okolního světla je nižší než přednastavená hodnota, zátěž funguje. |
Přátelské připomenutí:existují dva způsoby, jak definovat jeho funkci a poslední definice bude účinná a stále platná, i když se senzor restartuje.
1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k chybové reakci.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.
Chyba a řešení
Chyba | Příčina selhání | Řešení |
Zátěž nefunguje. | Osvětlení je špatně nastaveno. | Upravte nastavení zátěže. |
Náklad je rozbitý. | Změňte zátěž. | |
Napájení je vypnuté. | Zapněte napájení. | |
Zátěž funguje neustále. | V oblasti detekce je nepřetržitý signál. | Zkontrolujte nastavení detekční oblasti. |
Zátěž funguje, když není detekován žádný pohybový signál. | Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály. | Znovu upravte místo instalace. |
Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.) | Zkontrolujte nastavení detekční oblasti. | |
Zátěž nefunguje, když je detekován signál pohybu. | Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá. | Zkontrolujte nastavení detekční oblasti. |
● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnost kvóty, aby se předešlo problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
