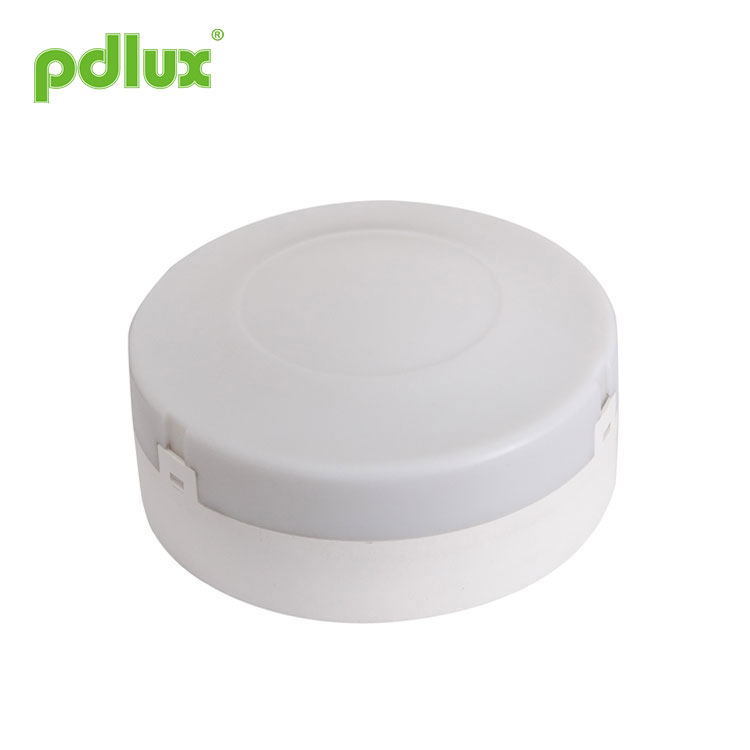

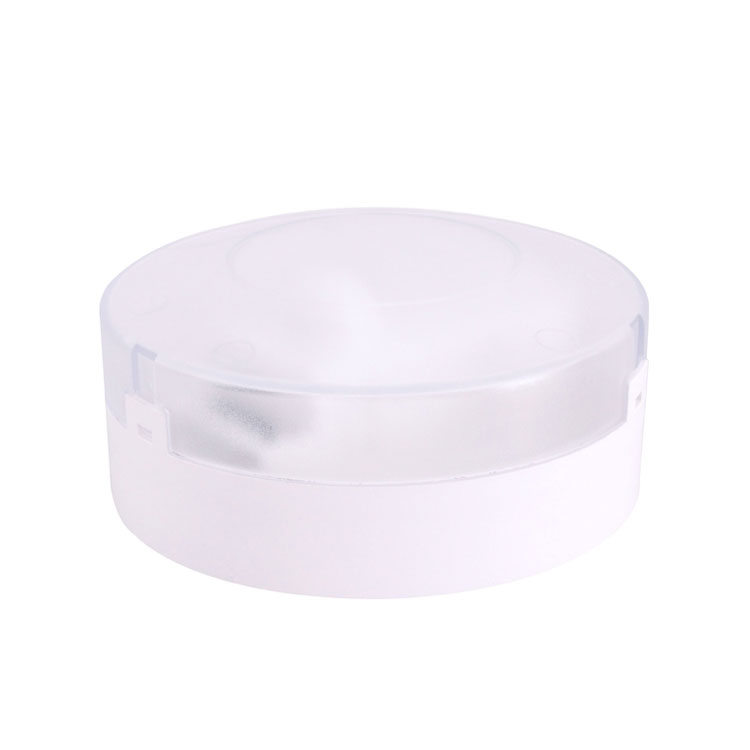

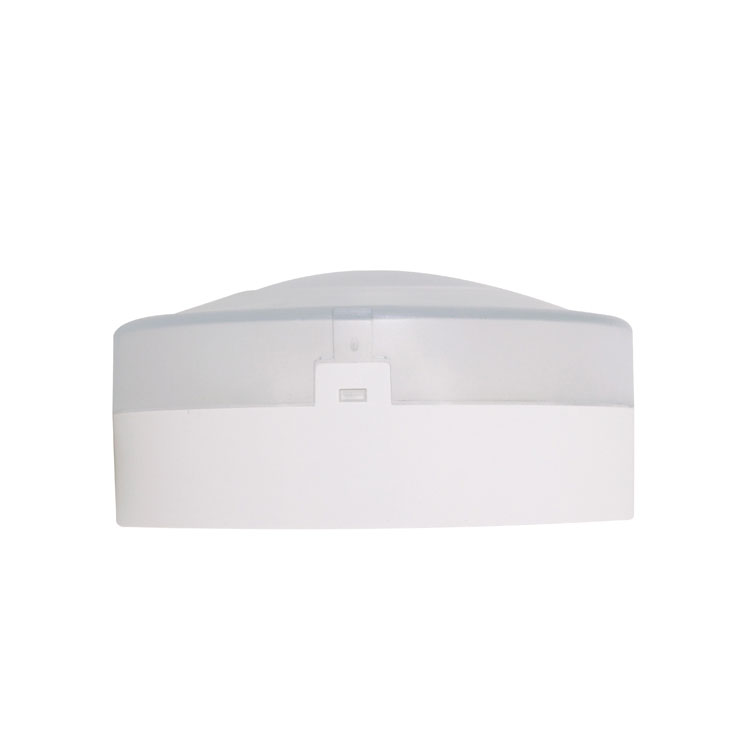

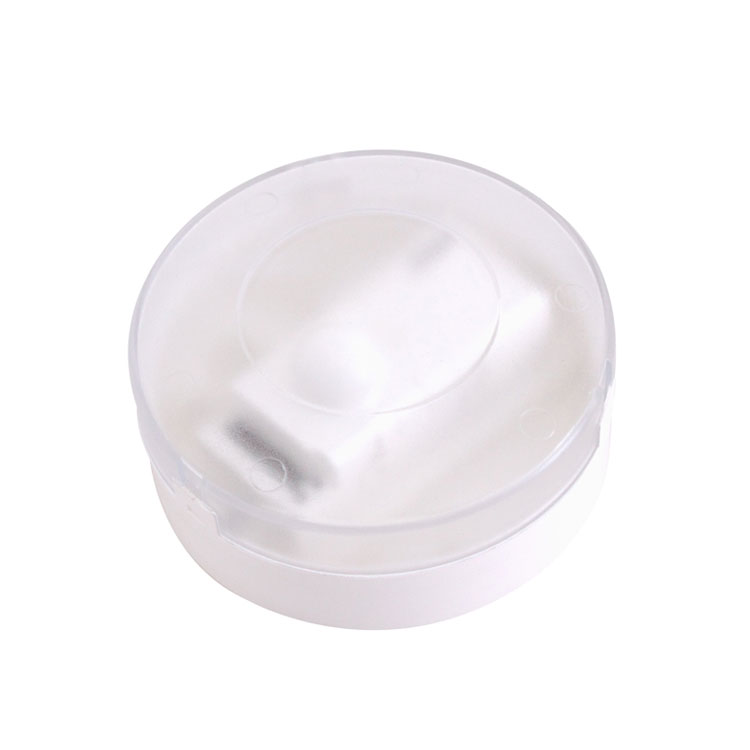

Mikrovlnný Dopplerův radarový senzor
Mikrovlnný Dopplerův radarový senzor je snímač pohybujících se objektů, který dokáže detekovat rozsah 360° a jeho pracovní frekvence je 5,8G. Výhodou tohoto produktu je stabilní pracovní stav (stabilní pracovní teplota: -15°C~+70°C), PD -MV1007A využívá mikrovlnný senzor (vysokofrekvenční výstup <0,2 mW), takže je bezpečný a funguje lépe než infračervený senzor.
Modelka:PD-MV1007A
Odeslat dotaz
Mikrovlnný Dopplerův radarový senzor
Specifikace
|
Napájení: 90-240V/AC Frekvence napájení: 50/60Hz Vysílací výkon: <0,2mW Jmenovité zatížení: 1200W/5A,Max,wolfram(cosφ=1)(220-240V/AC) 300W/2,5A,Max,fluorescenční (cosφ=0,5)(220-240V/AC) 600W/5A,Max,wolfram(cosφ=1)(100-130V/AC) 150W/2,5A,Max,fluorescenční (cosφ=0,5)(100-130V/AC) |
Montážní místo: montáž na strop HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM Pracovní teplota: -15°C~+70°C Detekční úhel: 360° Dosah detekce: 2m-5m-8m-10m (poloměry), nastavitelný Nastavení času: 6s-1min-3min-5min-10min-15min, nastavitelné Ovládání světla: <10LUX-100LUX-300LUX-2000LUX, nastavitelné Příkon: cca 0,5W |
| POZNÁMKA:vysokofrekvenční výstup tohoto senzoru je <0,2 mW, což je pouze jeden 5000 vysílacího výkonu mobilního telefonu nebo výkonu mikrovlnné trouby. |
|
Využití pole a úvod
PD-MV1007A je snímač pohybujících se objektů, který dokáže detekovat rozsah 360° a jeho pracovní frekvence je 5,8G. Výhodou tohoto produktu je stabilní pracovní stav (stabilní pracovní teplota: -15°C~+70°C), PD- MV1007A využívá mikrovlnný senzor (vysokofrekvenční výstup <0,2 mW), takže je bezpečný a funguje lépe než infračervený senzor.
Zobrazeno jako níže uvedená tabulka: Nastavením S1, S2, S3, S4, S5 pro nastavení doby zpoždění produktů, nastavením S6, S7 pro nastavení rozsahu detekce produktů, nastavením S8, S9, S10 pro nastavení světla -kontrola výrobků.
Světlo lze nastavit tak, aby zůstalo zapnuté po jakoukoli dobu mezi cca. 6 sekund a maximálně 15 minut. Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekční zóny a pro provedení testu chůzí se doporučuje vybrat nejkratší dobu. Přepněte přepínač do polohy ON jako „1“, vytáhněte přepínač do polohy OFF jako „0“, přepněte umístění a rozsah detekce odpovídajícího tabulka je následující:
Slouží hlavně k úpravě doby zpoždění od okamžiku, kdy je detekován signál a automatické rozsvícení světla, do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději zkraťte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci nepřetržitého snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze v případě, že je v dosahu detekce člověk.
Nastavení detekčního rozsahu (citlivost)
Detekční rozsah je termín používaný k popisu poloměrů víceméně kruhové detekční zóny vytvořené na zemi po montáži senzorového světla ve výšce 2,5 m, vytažením přepínače do polohy ON jako „1“ a vytažením vypínače do polohy OFF pozici jako "0", umístění spínače a rozsah detekce odpovídající tabulky je následující:
POZORNOST:Při používání tohoto produktu upravte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, aby produkt nefungoval normálně kvůli nesprávnému pohybu. Protože je citlivost příliš vysoká, můžete nesprávný pohyb snadno zjistit vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Když produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Řešení, jak zabránit pulznímu rušení napájecí sítě, produkty:
Vzhledem k rozdílům v regionální síti s rušením je puls rušení nejistý, takže se uživateli nedoporučuje nastavovat citlivost na maximum při používání.
Návrh: Nainstalujte a upravte citlivost ve vhodné vzdálenosti pomocí, nenastavujte maximální citlivost, abyste předešli nesprávné funkci.
Nastavení ovládání světla
Zvolený práh světelné odezvy může být nekonečně od cca. 10-2000 lux, vytáhněte přepínač do polohy ON jako „1“, vytáhněte přepínač do polohy OFF jako „0“, umístění přepínače a rozsah detekce odpovídající tabulky je následující:
1. Instalace do houpacího předmětu povede k nesprávné funkci.
2. Chvějící se závěs, který je odfouknut větrem, povede k nesprávné funkci, vyberte prosím vhodné místo instalace.
3. Instalace v místě, kde je rušný provoz, povede k chybné obsluze.
4. Pokud se v blízkosti objeví jiskry vytvářené některým zařízením, povede to k nesprávné funkci.
Odstraňování problémů
| Chyba | Příčina selhání | Řešení |
| Zátěž nefunguje. | Osvětlení je špatně nastaveno. | Upravte nastavení zátěže. |
| Náklad je rozbitý. | Změňte zátěž. | |
| Napájení je vypnuté. | Zapněte napájení. | |
| Zátěž funguje neustále. | V oblasti detekce je nepřetržitý signál. | Zkontrolujte nastavení detekční oblasti. |
| Zátěž funguje, když není detekován žádný pohybový signál. | Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály. | Znovu upravte místo instalace. |
| Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.) | Zkontrolujte nastavení detekční oblasti. | |
| Zátěž nefunguje, když je detekován signál pohybu. | Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá. | Zkontrolujte nastavení detekční oblasti. |
Detekční vzdálenost se může znásobit pro odraz na mikrovlnném elektromagnetickém poli od kovových nebo skleněných materiálů. Snižte tedy citlivost, abyste dosáhli vhodné detekční vzdálenosti. Nikdy neotáčejte ovladačem SENS na maximální hodnotu, abyste předešli detekci chyby. Také okolní prostředí povede k chybové akci, např. projíždějící automobily nebo bloudící předměty způsobené větrem. Produkty by měly být instalovány více než 4 metry od sebe, jinak rušení mezi nimi způsobí chybovou akci.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně je pravděpodobné, že všechny elektronické součástky budou neúčinné, což způsobí určité problémy. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali jsme bezpečnostní kvóty, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
