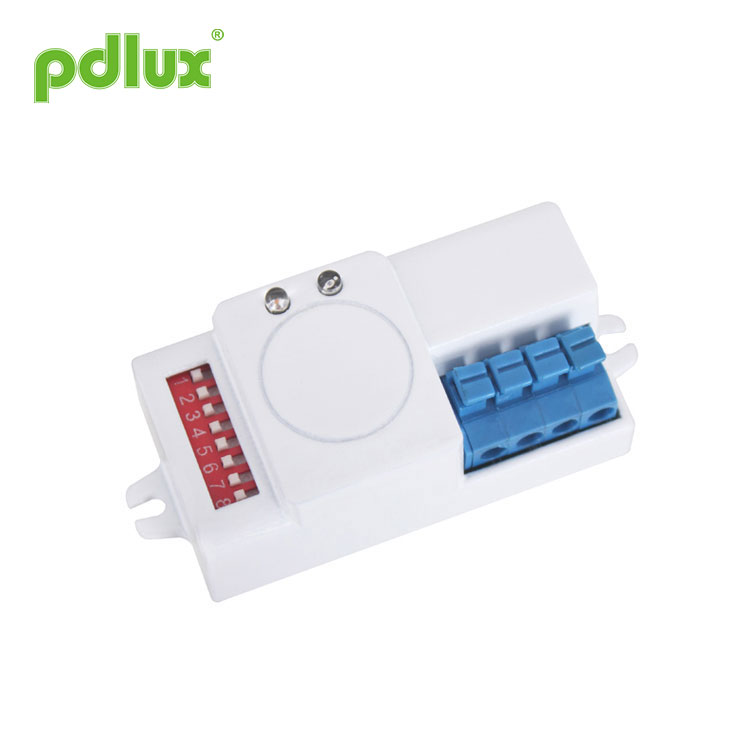

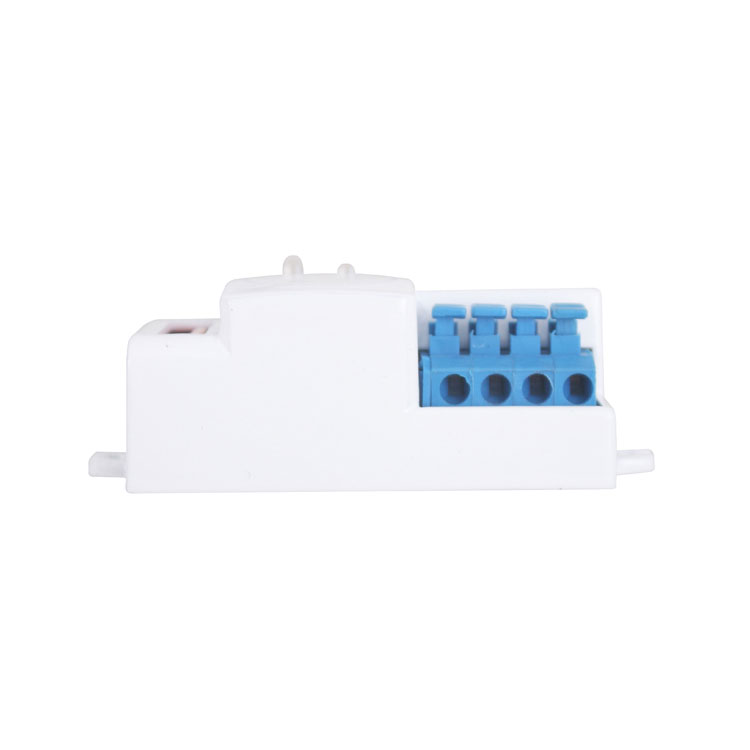

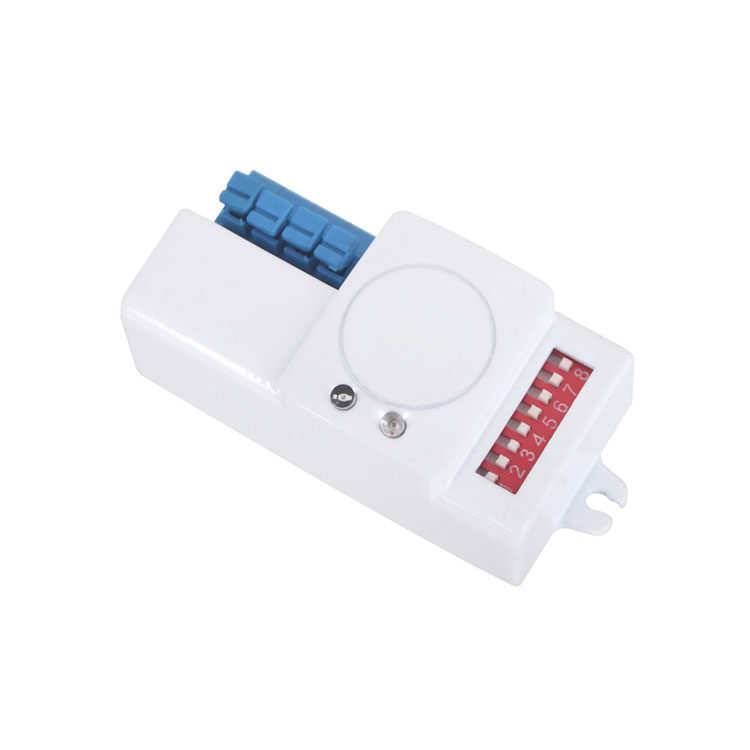

Pásový mikrovlnný senzor KA

KA Band Microwave Sensor je vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury.

Modelka:PD-MV1021

Odeslat dotaz

Pásový mikrovlnný senzor KA

souhrn
Jedná se o vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury. Může být samostatně připojen k zátěži nebo snadno instalován uvnitř osvětlení se stínidlem ze skla nebo plastu. Je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Má několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.

Specifikace

Napájení: 220-240V/AC
Frekvence napájení: 50Hz
Vysílací výkon: <0,2mW
HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM
Jmenovité zatížení:
1200W/5A,Max,wolfram(cosφ=1)(220-240V/AC)
300W/2,5A,Max,fluorescenční (cosφ=0,5)(220-240V/AC)

Detekční úhel: 360°
Detekční rozsah: 2-10m (poloměry) (nastavitelný)
Nastavení času: 5sec±1sec - 30min±1min (nastavitelné)
Ovládání světla: <5LUX-2000LUX (nastavitelné)
Montáž na místo: uvnitř, montáž na strop
Pracovní teplota: -15°C~+70°C
Příkon: cca 0,5W

Informace ze senzoru

Aplikace

Mikrovlnná trouba může pronikat sklem, plastem a dřevem, proto lze mikrovlnný senzor instalovat do stínidla z určité tloušťky skla, plastu nebo dřeva. Například aplikace v osvětlení, pouze pokud provedete připojení, jak je znázorněno níže, můžete změnit běžná osvětlení na osvětlení s automatickým snímáním.

< Připojte N, L k napájení; Připojte N, L k zátěži. >

Výše uvedená aplikace uvnitř svítidel je jedním z mnoha praktických využití. Můžete také nainstalovat jeden nebo více uvnitř stropu nebo podlahy pro ovládání celého průchodu.
Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.

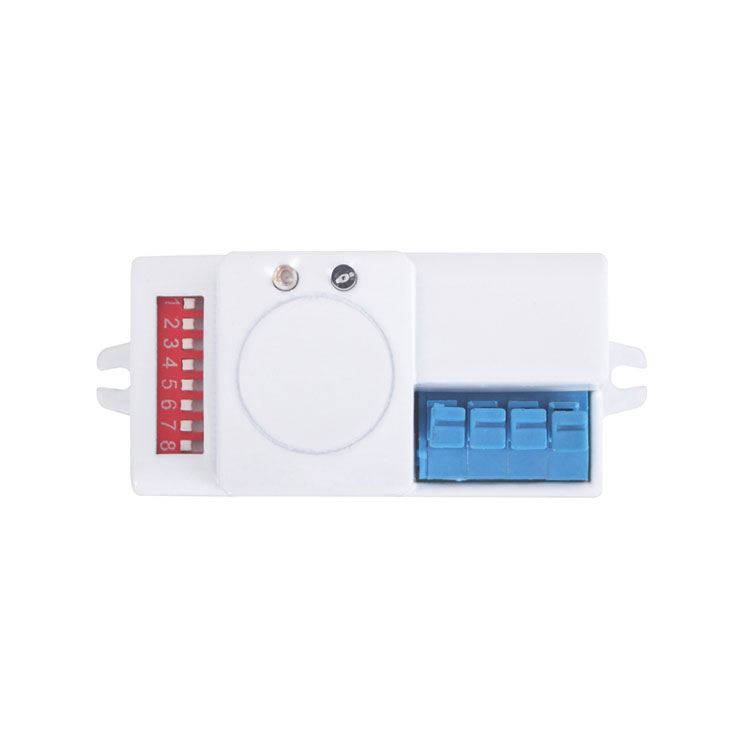

Způsob nastavení jedna: DIP přepínač
Jak je znázorněno níže, pomocí S1,S2 nastavte rozsah detekce, S3,S4,S5 dobu zpoždění, S6,S7,S8 hodnotu ovládání světla. Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.

(1)Nastavení detekčního rozsahu (citlivost) Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi při instalaci ve výšce 2,5 m. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „0“. Přečtěte si vpravo zobrazenou odpovídající tabulku polohy přepínače k rozsahu detekce.
Oznámení:při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajícího listí a záclon, malých zvířat nebo rušení elektrické sítě a elektrické zařízení. Vše výše uvedené povede k chybové reakci. Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte. Lidský pohyb způsobí indukci snímače, takže při testování funkce opusťte oblast indukce a neprovádějte pohyb, abyste zabránili nepřetržité činnosti snímače. Přátelské připomenutí:Při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet vzdálenost 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.
(2)Nastavení času Lze ji definovat od 5 sekund do 30 minut. Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „0“. Přečtěte si vpravo zobrazenou odpovídající tabulku polohy přepínače k době zpoždění.
Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.
(1)Nastavení ovládání světla Může být definován v rozsahu <5~2000 LUX. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „0“. Přečtěte si vpravo zobrazenou odpovídající tabulku polohy spínače k hodnotě ovládání světla.

1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k chybové reakci.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.

Chyba a řešení

Chyba	Příčina selhání	Řešení
Zátěž nefunguje.	Osvětlení je špatně nastaveno.	Upravte nastavení zátěže.
	Náklad je rozbitý.	Změňte zátěž.
	Napájení je vypnuté.	Zapněte napájení.
Zátěž funguje neustále.	V oblasti detekce je nepřetržitý signál.	Zkontrolujte nastavení detekční oblasti.
Zátěž funguje, když není detekován žádný pohybový signál.	Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály.	Znovu upravte místo instalace.
Zátěž funguje, když není detekován žádný pohybový signál.	Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.)	Zkontrolujte nastavení detekční oblasti.
Zátěž nefunguje, když je detekován signál pohybu.	Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá.	Zkontrolujte nastavení detekční oblasti.

● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
