Spínač IR dálkového ovládání

Níže je uveden úvod k přepínači IR dálkového ovládání světla, doufám, že vám pomůžu lépe porozumět přepínači IR dálkového ovládání.

Modelka:PD-PIR101-Z-IR

Odeslat dotaz

Instrukce pro infračervený senzor PD-PIR101-Z-IR

souhrn

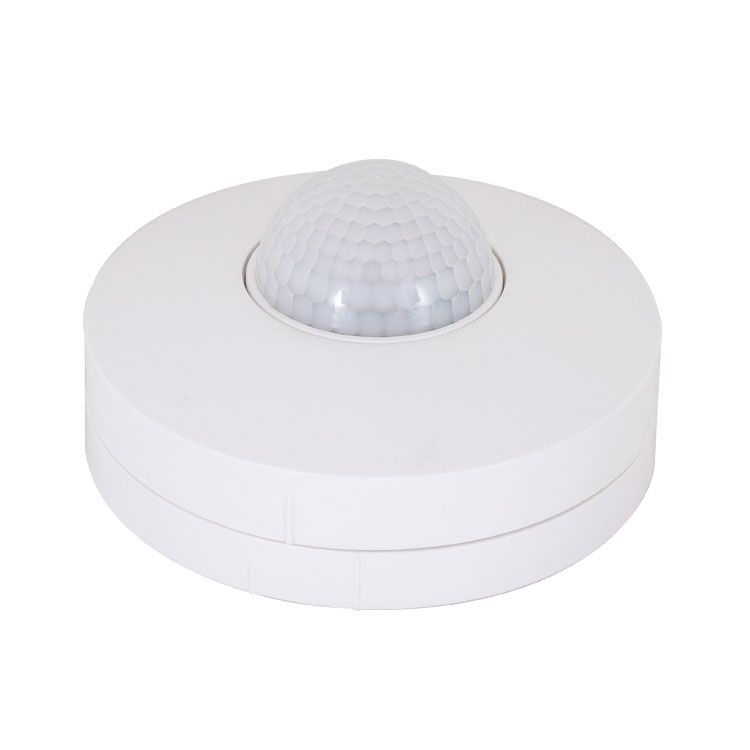

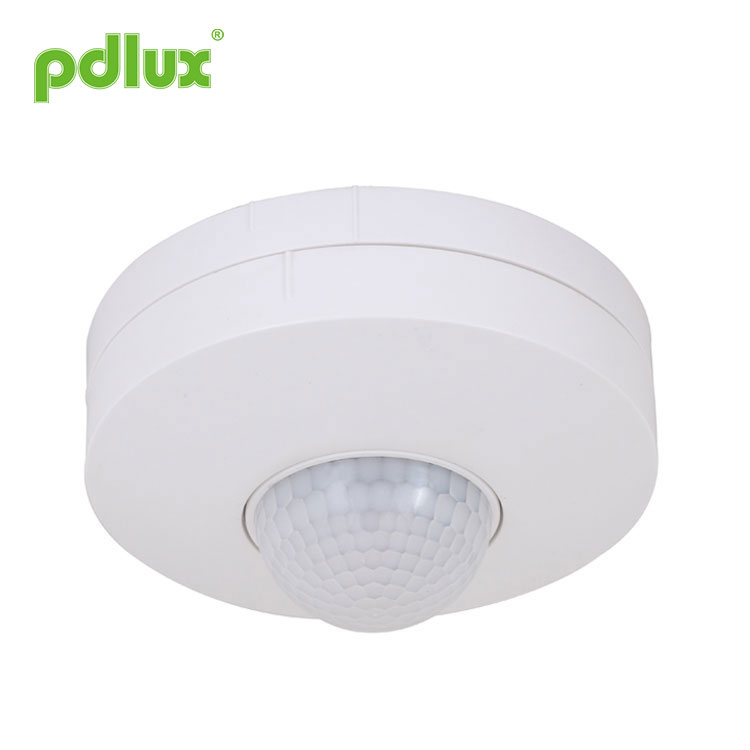

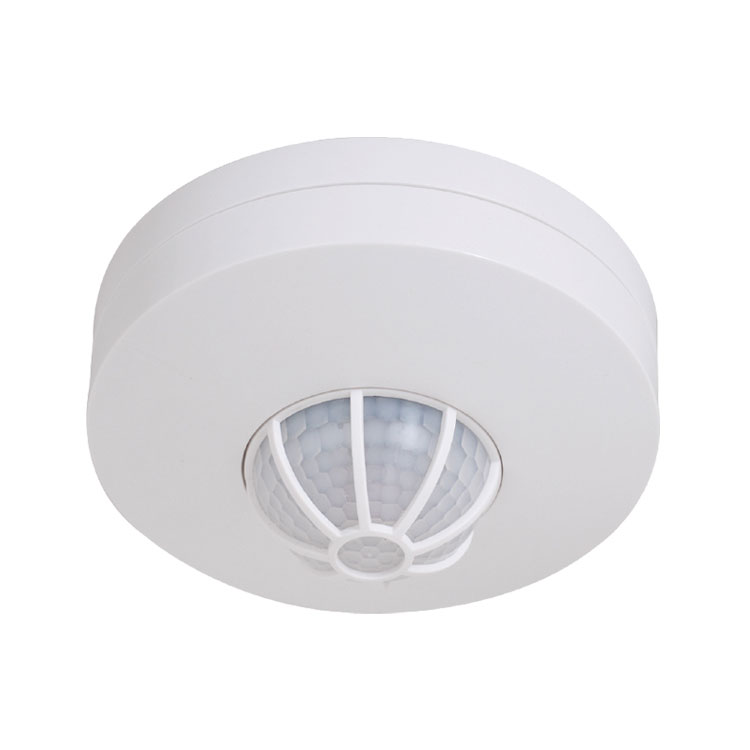

Tento IR dálkově ovládaný světelný spínač je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Používá MCU k přesnému výpočtu informací o spínači a přesně ovládá relé, které má být zapnuto v nulovém bodě sinusové vlny, takže každá zátěž je zapnuto. V nulovém bodě sinusové vlny je zabráněno problémům s náběhovým proudem způsobeným konvenčním režimem řízení, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží. Kvůli diverzifikaci aktuální elektrické zátěže mají zejména LED lampy, energeticky úsporné lampy a zářivky všechny kondenzátory s různou kapacitou. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.

Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.

Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.

Specifikace

Napájení: 220-240VAC, 50Hz/60Hz
100-130VAC, 50Hz/60Hz
Všechna zatížení: 1200W Max. (220-240VAC) 800W Max.（100-130VAC)
Detekční úhel: 360o (stropní instalace)
Nastavení času: Impuls, 10sec-12min
(Nastavení ručního/infračerveného dálkového ovládání)
Výška instalace: 2,5-4,5m

Ovládání světla: ＜10LUX-2000LUX (nastavitelné)
(Nastavení ručního/infračerveného dálkového ovládání)
Detekční rozsah (22°C): 3-12m (poloměry)
(Nastavení ručního/infračerveného dálkového ovládání)
Pracovní teplota: -10°C-+40°C
Pracovní vlhkost: <93%RH
Rychlost pohybu snímání: 0,6-1,5 m/s

LED senzoru:
1. Po zapnutí po dobu 30 sekund přejde do normálního indukčního stavu. Během této doby kontrolky LED blikají jednou za sekundu.
2. Rozsvítí se jednou, když jednotka přijme snímací signál.

Funkce
Nastavení LUX:
LUX označuje osvětlenost prostředí. Nastavením nastavovacího knoflíku LUX si můžete vybrat, který
osvětlení, které chcete dostat senzor do indukce. Vyberte si zvyk, který vám vyhovuje.
Některé z možností v řešení 20LUX mají být osvětleny. Někteří volí jako indukční osvětlení ambientní osvětlení 50LUX a někteří volí indukční osvětlení kdykoli, pokud je nastavovací knoflík LUX nastaven na maximum.

Úprava času:
Knoflík pro nastavení času se používá k nastavení času poté, co senzor zaznamená světlo, a uživatel může rozumně zvolit dobu zpoždění po indukci.

Informace ze senzoru

Nastavení knoflíku
① SENS: Upravte rozsah detekce. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na min je to 3 m, při otočení na max je to 12 m.
②TIME: Upravte nastavení času zátěže. Otočením po směru hodinových ručiček jej zvýšíte a otočením proti směru hodinových ručiček snížíte. Nastavení času je asi 12 minut při otočení na max. Při otočení na mini je v impulzním ( ) režimu. V impulzním režimu, pokud chcete přejít do krátkodobého režimu, otočte trochu proti směru hodinových ručiček, když LED třikrát blikne, je v pořádku.
③ LUX: Nastavení pracovního světla. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na min bude fungovat pouze pod ovládáním světla asi 10LUX, při otočení na maximum může fungovat jakékoli ovládání světla.
Poznámka: Tato hodnota detekční vzdálenosti je měřena lidským tělem o výšce 1,6 m až 1,7 m, střední velikosti a rychlosti chůze 1,0 ~ 1,5 m/s. Pokud se změní tělesná výška, tvar těla a rychlost chůze, změní se i snímací vzdálenost.

POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

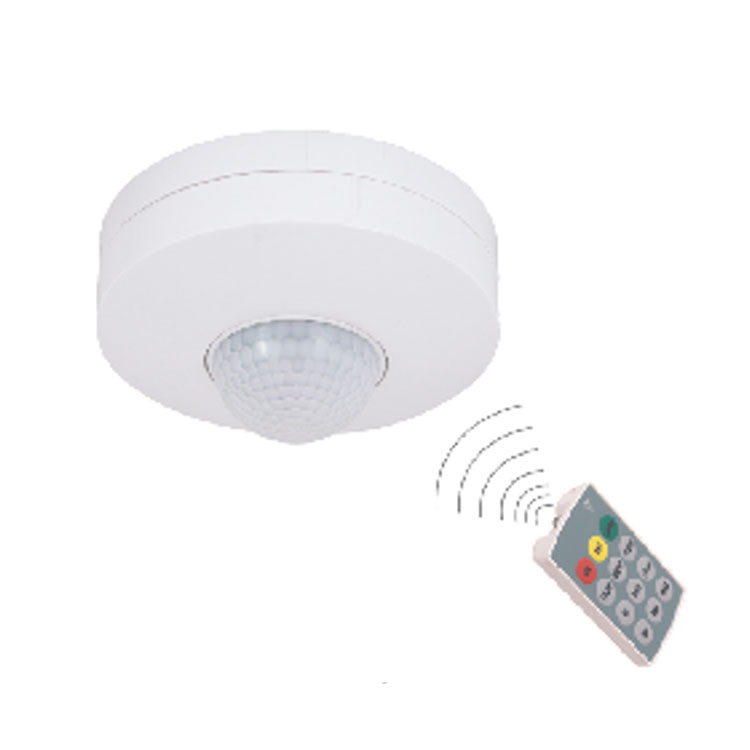

Dálkové ovládání
Při výběru 15tlačítkového dálkového ovladače si prosím přečtěte níže uvedené pokyny, najdete více funkcí.

Funkce:
Režim ON-ON, v režimu ON bude LED indikátor na senzoru blikat jednou za sekundu, připojená zátěž bude pracovat po dobu 6 hodin a poté se automaticky přepne do režimu AUTO.
POZNÁMKA: když je TIME nastaven na pozici on, stisknutím ON nepřejdete do režimu ON.

Režim AUTO-auto-sensing: Když je detekován signál, LED indikátor na senzoru jednou blikne.
POZNÁMKA: když je ČAS nastaven na pozici, stisknutím ON nevstoupíte do režimu AUTO.

UNLOCK – stiskněte UNLOCK a začněte nastavovat. Pokud neprovedete žádné nastavení, systém se do 2 minut zablokuje, to znamená, že nemůžete měnit nastavení. Pokud provedete nastavení, systém se zablokuje 5 sekund po posledním nastavení, to znamená, že nemůžete nastavení měnit.

SENS--nastavení citlivosti, lze zvolit MIN,6m,8m,MAX.
TIME--nastavené časové zpoždění, lze zvolit 10“,2‘,6‘,12‘.
LUX--set pracovní světlo, 10,50,150,2000（LUX）lze vybrat.
Po všech výše uvedených nastaveních stiskněte OK nebo ODESLAT pro zahájení nastavení a senzor bude fungovat jako nastavení ovladače.
POZNÁMKA: řadič je uvnitř s CMOS, která si dokáže zapamatovat všechna účinná nastavení!

Návod k instalaci
(1)Před instalací vypněte napájení;
(2) Otočte horní kryt proti směru hodinových ručiček a sejměte jej, utáhněte šrouby upevňující spodní kryt;
(3)Nainstalujte spodní kryt na zvolené místo pomocí šroubu (jako①);
(4) Podle schématu připojovacího vodiče připojte napájecí vodič a zaveďte vodič do sloupce připojovacího vedení v senzoru;
(5) Horní kryt tlačítka na senzoru a utažením ve směru hodinových ručiček (jako②) je instalace dokončena.

Poznámka
Měl by být instalován elektrikářem nebo zkušeným odborníkem.
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které způsobují detekci. Neinstalujte jej v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.

Nějaký problém a vyřešený způsob
Zátěž nefunguje:
A. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
C. Zkontrolujte, zda lampa po detekci zrychlí svou rychlost.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.

Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním okénkem nenachází překážka pro příjem signálů.
b. Zkontrolujte, zda není okolní teplota příliš vysoká.
C. Zkontrolujte, zda se zdroj signálu nachází v polích detekce.
d. Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu.
E. Zkontrolujte, zda je orientace pohybu správná.

Senzor nemůže automaticky vypnout zátěž:
A. Zkontrolujte, zda jsou v polích detekce nepřetržité signály.
b. Zkontrolujte, zda je nastavení času nastaveno na nejdelší.
C. Zkontrolujte, zda napájení odpovídá návodu.
d. Zkontrolujte, zda se změna teploty zjevně blíží senzoru, jako je klimatizace nebo ústřední topení atd.

● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.

Tato příručka pro obsah tohoto produktu programování v době, nebudeme si všimnout, pokud existují nějaké aktualizace.
Obsah návodu k použití je přísně zakázáno reprodukovat pro jiné účely bez svolení společnosti.
