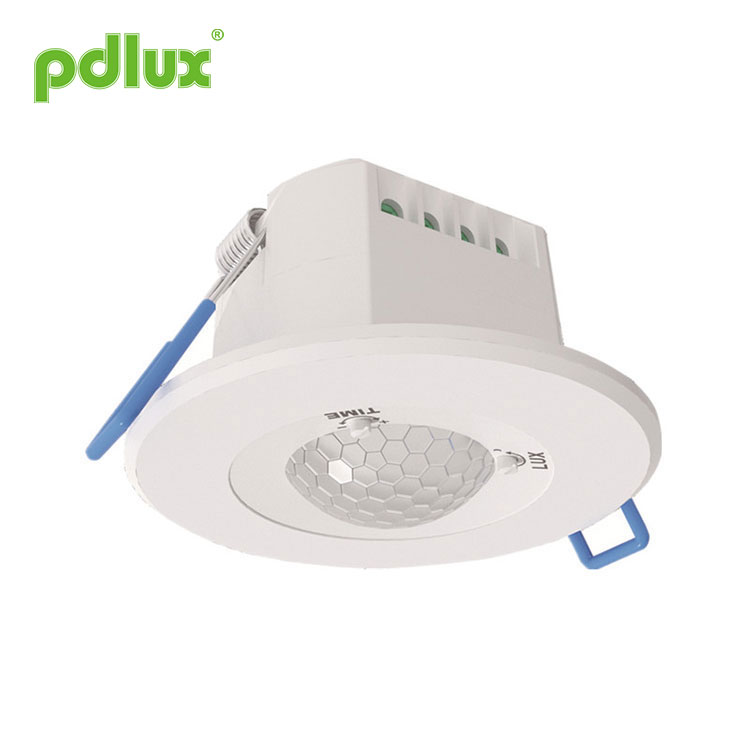

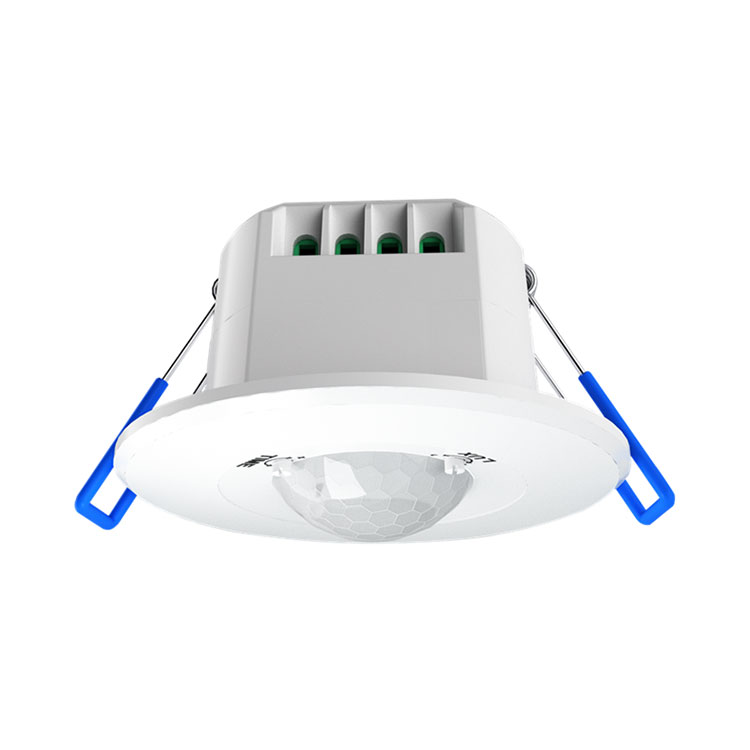

Infračervený senzor

Vítejte v nákupu infračerveného senzoru od nás. Každá žádost od zákazníků je zodpovězena do 24 hodin.

Modelka:PD-PIR601

Odeslat dotaz

Instrukce pro infračervený senzor řady PD-PIR601

souhrn
Základní verze: PD-PIR601B, PD-PIR601P
Tento produkt je nový typ energeticky úsporného spínače osvětlení, který využívá detektory s vysokou citlivostí; integruje automatizaci, pohodlí, zabezpečení, úsporu energie a praktické využití; velkoplošná detekční oblast se skládá z horní a dolní, levé a pravé servisní oblasti; infračervená energie vyzařovaná lidským tělem se používá jako řídicí Zdroj signálu, když někdo vstoupí do oblasti detekce, může okamžitě spustit řízenou zátěž; dokáže automaticky identifikovat den a noc; snadno se instaluje a má široké možnosti použití.

Verze s nulovým křížením: PD-PIR601B-Z, PD-PIR601P-Z
Na základě funkce základní verze, použití MCU k přesnému výpočtu informace o spínači a relé je řízeno tak, aby bylo zapnuto v nulovém bodě sinusovky. Má silnou schopnost proti rázovému proudu, takže každá zátěž je připojena k nulovému bodu sinusovky. vyhnout se konvenčnímu režimu řízení v sinusové vlně vysokého napětí na problém rázového proudu, zejména zátěž obsahuje velkou kapacitu kondenzátoru pod vlivem vysokého napětí poškození relé, není srovnatelné s konvenčními produkty. Lze připojit jakýkoli typ zátěže. Identifikujte den a noc; snadno se instaluje a má široké možnosti použití.

Specifikace
Napájení: 220-240VAC
Frekvence napájení: 50/60Hz
Ovládání světla: <10LUX~2000LUX (nastavitelné)

PD-PIR601B:
Jmenovité zatížení: 800W Max.wolfram
150W Max. zářivka a LED
Nastavení času: Min: 8±3s Max: 7±2min (nastavitelné)
Detekční rozsah: 3 x 5 m (poloměry)
Detekční úhel: oválný

PD-PIR601B-Z:

Všechna zatížení: 1200W Max.
Nastavení času: 8±3s Max: 7±2min (nastavitelné)
Detekční rozsah: 3 x 5 m (poloměry)
Detekční úhel: oválný

Rychlost snímání pohybu: 0,6~1,5m/s
Výška instalace: 2,5-4,5m
Pracovní teplota: -10°C~+40°C

PD-PIR601P:
Jmenovité zatížení: 800W Max.wolfram
150W Max. zářivka a LED
Nastavení času: Min: 8±3s Max: 7±2min (nastavitelné)
Detekční rozsah: 5 x 5 m (poloměry)
Detekční úhel: kruhový

PD-PIR601P-Z:

Všechna zatížení: 1200W Max.
Nastavení času: 10s-12min (nastavitelné)
Detekční rozsah: 5 x 5 m (poloměry)
Detekční úhel: kruhový

POZNÁMKA
1. Okolní teplota detekční vzdálenosti je 22-24 ℃ a detekční vzdálenost se snižuje s rostoucí teplotou;
2. Instalační výška je různá, rádius detekční vzdálenosti je jiný. Tento produkt se doporučuje instalovat ve výšce 2,5-4,5 metru a za zvláštních okolností jej můžete zkusit zvednout na 6 metrů;
3. 601B-Z a 601P-Z jsou ovladače digitálního systému s dalším prostorem pro zlepšení. Citlivost lze upgradovat podle potřeb zákazníka; lze přidat společný řídicí port a P port; dobu zpoždění lze podle potřeby upgradovat.

Způsob nastavení: potenciometr
Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.
(1)Nastavení ovládání světla
Hodnotu pracovního osvětlení lze nastavit v rozsahu <10-2000LUX.
Minimum, když se točí proti směru hodinových ručiček na konec, a maximum, když se točí po směru hodinových ručiček na konec.
(2)Nastavení času
Minimum, když se točí proti směru hodinových ručiček na konec, a maximum, když se točí po směru hodinových ručiček na konec.

PD-PIR601B:Min: 8±3s Max: 7±2min (nastavitelné)
PD-PIR601B-Z:8±3s Max: 7±2min (nastavitelné)
PD-PIR601P:Min: 8±3s Max: 7±2min (nastavitelné)
PD-PIR601P-Z:10s-12min (nastavitelné)

Poznámka: Poté, co světlo zhasne, musí počkat téměř 1 sekundu, než začne znovu snímat. Kontrolka se rozsvítí pouze tehdy, když je po uplynutí této doby detekován signál.

Správné použití úpravy zpoždění: Používá se k úpravě doby zpoždění od rozsvícení světla po automatické vypnutí světla poté, co senzor detekuje pohyb člověka. Uživatelé se mohou přizpůsobit podle skutečných potřeb. Vzhledem k tomu, že produkty s infračerveným senzorem mají funkci nepřetržitého snímání, zkrátka systém znovu načasuje, kdykoli senzor zaznamená před koncem doby zpoždění. Dokud se lidé pohybují v dosahu detekce, světlo nezhasne. Proto se doporučuje, aby se uživatelé pokusili upravit dobu zpoždění na co nejmenší, aby ušetřili energii.

Informace ze senzoru

Schéma zapojení - vodiče
Připojte vedení podle pravého obrázku
L – živý vodič;
N – nulový vodič;
L’ – Zatěžovací drát;
Připojte L a N k napájení;
Připojte L` a N se zátěží.

Instalace
Vypněte napájení.
Vložte závitovou trubici do napájecího a ovládacího kabelu.
Připojte napájení a zátěž ke snímači podle schématu zapojení.

Poznámky
Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za základní plochu instalace.
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.

1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k reakci na chybu.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.

● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.

Tato příručka je obsahem programování produktu, nebudeme vás samostatně upozorňovat. Je přísně zakázáno kopírovat obsah návodu k použití pro jakýkoli jiný účel bez souhlasu společnosti.
