Modelka:PD-PIR110

Odeslat dotaz

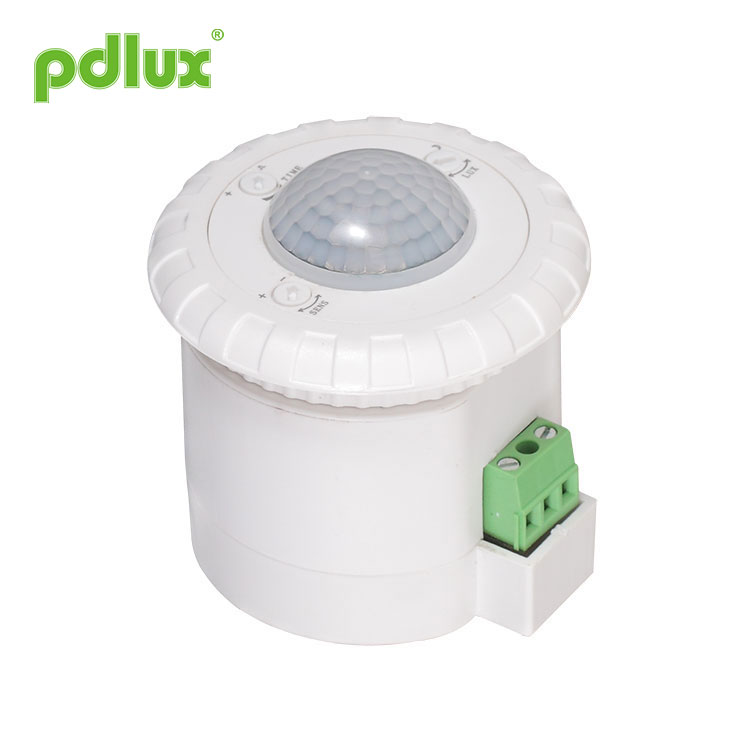

Instrukce pro infračervený senzor PD-PIR110

souhrn

Human Body PIR Motion Detector Sensor je nový přepínač pro úsporu energie využívající detektor dobré citlivosti, integrovaný obvod a SMT. Shromažďuje automatické, pohodlné, bezpečné, energeticky úsporné a praktické funkce. Široké detekční pole se skládá z horního a dolního, levého a pravého servisního pole. Funguje tak, že přijímá infračervené paprsky lidského pohybu. Když člověk vstoupí do detekčního pole, může spustit zátěž najednou a automaticky identifikovat den a noc; Lze jej použít s různými typy lamp a luceren.

Specifikace

Napájení: 220-240VAC
Frekvence napájení: 50/60Hz
Jmenovité zatížení:
800W Max. wolfram (220-240VAC)
200W Max. zářivka (220-240VAC)
Nastavení času: min:8±3sec
max: 8±3 min (nastavitelné)

Ovládání světla: <10LUX~2000LUX (nastavitelné)
Detekční rozsah: 8m Max (<22°C) (nastavitelný)
Detekční úhel: 360°
Instalační výška: 2,5m~3,5m
Pracovní teplota: -10~+40°C
Rychlost detekce pohybu: 0,6~1,5m/s
Pracovní vlhkost: <93%RH

Informace ze senzoru

Funkce

Detekční pole: detekční pole se skládá z horního a dolního, levého a pravého servisního pole, lze jej vybrat podle přání zákazníka. Ale pohybová orientace má velký vztah k citlivosti.

Dokáže identifikovat den a noc: ovládání světla lze libovolně nastavit, když funguje. Může pracovat ve dne i v noci, když je nastaven na polohu „slunce“ (max); ale může pracovat pouze při ovládání světla menším než 10 luxů, když je nastaveno na polohu „měsíc“ (min). Pokud jde o vzor nastavení, podívejte se na zkušební vzor.

Nastavení času lze přidávat průběžně: když přijme druhý indukční signál po prvním, vypočítá čas ještě jednou na zbytek prvního základního časového zpoždění. (Nastavte čas)

Potenciometr ovládání světla (LUX): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty; otáčením proti směru hodinových ručiček snížíte jeho hodnotu.

Časový potenciometr (TIME): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty, maximální doba zpoždění je 8±3 minuty; proti směru hodinových ručiček pro snížení hodnoty, minimální doba zpoždění je 8±3 sekundy.

Potenciometr citlivosti (SENS): ve směru hodinových ručiček knoflík pro zvýšení jeho hodnoty, maximální vzdálenost je 10±2m; proti směru hodinových ručiček pro snížení hodnoty, minimální vzdálenost je 3±2 m.

POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně!

Když produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Instalace (viz následující diagram)
Vypněte napájení.
Vložte závitové trubky do napájecího kabelu a ovládacího vedení.
Připojte napájení a zátěž se snímačem podle schématu zapojení.

Test
Otočte knoflíkem ovládání světla ve směru hodinových ručiček na maximum (slunce), otočte knoflíkem času proti směru hodinových ručiček na minimum, otočte knoflíkem citlivosti ve směru hodinových ručiček na maximum.

1. Po připojení k elektřině po dobu 30 sekund je senzor v pracovním stavu. Po zhasnutí světla zatřeste rukou přímo před detekčním okénkem senzoru, světlo by se mělo rozsvítit poté, co senzor detekuje signál. Bez nepřetržité detekce po dobu 8±3s by světlo mělo zhasnout.

2. Knoflík ovládání světla proti směru hodinových ručiček na minimální hodnotu ( noc), po zhasnutí světla zatřeste rukou přímo před detekčním okénkem senzoru, světlo je vypnuté. Zakryjte detekční okénko neprůhlednými předměty (černá látka), při jednorázové detekci se světlo rozsvítí. Bez nepřetržité detekce po dobu 8±3s by mělo světlo zhasnout.

Nejprve nastavte knoflík ovládání světla ve směru hodinových ručiček na maximální hodnotu (denní). Poté ve směru hodinových ručiček nastavte čas a knoflík citlivosti na maximální hodnotu. Při počítání času po připojení k elektřině by světlo mělo zhasnout za 8±3min.

3. Po připojení k elektrické síti po dobu 30 sekund je senzor v pracovním stavu. Začněte detekovat po zhasnutí kontrolky. Kontrolka se rozsvítí, když senzor detekuje signál. Zastavit detekci; kontrolka zhasne za 8±3s v případě, že senzor nezaznamená žádný signál.

Proti směru hodinových ručiček knoflík ovládání světla na minimální hodnotu (noc), začne detekovat po zhasnutí světla, světla jsou vypnutá. Pomalu snižujte jas temné komory; světlo se rozsvítí, když je lumen menší než 10 LUX. Zastavit detekci; světlo zhasne za 8±3s.

Poznámky
Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za základní plochu instalace.
Před detekčním oknem by neměly být žádné překážky nebo neklidné předměty ovlivňující detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.

Nějaký problém a vyřešený způsob
Zátěž nefunguje:
a: Zkontrolujte napájení a zátěž.
b: Pokud je zátěž dobrá.
c: Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.

Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálů.
b: Zkontrolujte, zda není okolní teplota příliš vysoká.
c: Zkontrolujte, zda je zdroj signálu v polích detekce.
d: Pokud je orientace pohybu správná.

Senzor nemůže automaticky vypnout zátěž:
a: Pokud je v polích detekce nepřetržitý signál.
b: Pokud je nastavení času nastaveno na nejdelší.
c: Pokud výkon odpovídá pokynu.
d: Pokud se teplota vzduchu změní v blízkosti senzoru, například klimatizace nebo ústřední topení atd.

● Při použití v různých prostředích nenastavujte citlivost na nejvyšší. Protože to může snadno vést k poruše.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
