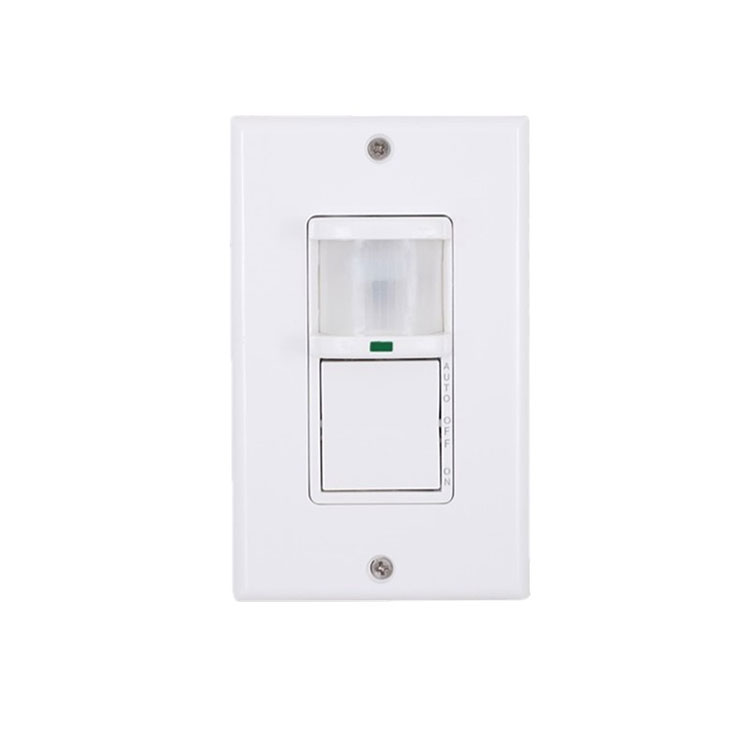

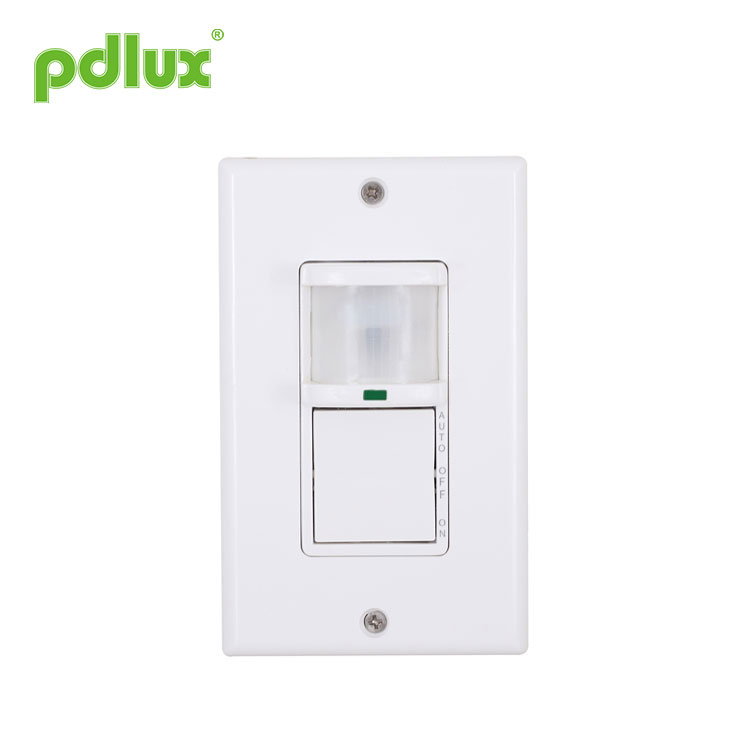

Spínač infračerveného detektoru pohybu lidského těla
Následuje úvod k přepínači snímače pohybu infračerveného detektoru lidského těla, doufám, že vám pomůžu lépe porozumět přepínači snímače pohybu infračerveného detektoru lidského těla. Vítáme nové i staré zákazníky, aby s námi i nadále spolupracovali a společně vytvořili lepší budoucnost!
Modelka:PD-PIR122
Odeslat dotaz
Instrukce infračerveného snímače pohybu PD-PIR122
INFORMACE O PRODUKTU
Tento spínač infračerveného detektoru pohybu lidského těla je nový energeticky úsporný spínač osvětlení, který využívá vysoce citlivý detektor, integrovaný obvod, ovladatelný křemík a SMT; Shromažďuje automatické, pohodlné, bezpečnostní a praktické funkce; Široký rozsah detekce se skládá z horního a dolního, levého a pravého servisního pole; Využívá infračervenou energii z
Lidské tělo jako zdroj řídicího signálu, když člověk vstoupí do detekčního pole, spustí řízenou zátěž; Dokáže automaticky identifikovat den a noc; Jeho instalace je pohodlná a jeho rozsah je široký; Má funkce indikace napájení a indikace detekce.
SPECIFIKACE
Napájení: 100V/AC~277V/AC Frekvence napájení: 50/60Hz Detekční úhel: 180° 140° Detekční rozsah: 8m (22°C) Pracovní teplota:-10~+40°C |
Ovládání světla: 2~1000LUX (upraveno) Nastavení času: min:8sec±3sec max: 7 min ± 2 min Jmenovité zatížení: 350W.max (120V/AC žárovka) 500W.max (277 V/AC žárovka) Instalační výška: 1m~1,6m |
FUNKCE
Detekční pole: Široký rozsah se skládá z horního a dolního, levého a pravého servisního pole. (Viz následující obrázek 1), orientace pohybu souvisí s citlivostí, pečlivě to zvažte při výběru polohy instalace.
Dokáže automaticky identifikovat den a noc: Tento produkt byl před opuštěním továrny nastaven na maximum. Dá se ale také upravit dle přání klienta.
Indikace detekce: Kontrolka může jednou zablikat, když senzor přijme jeden signál, což ukazuje, že detekce je pravidelná.
Časové zpoždění se přidává průběžně: Když po první indukci přijme druhé indukční signály, vypočítá čas ještě jednou na základě klidu prvního časového zpoždění. (Nastavit čas)
Detekce dotyku: Senzor spustí zatížení, když se člověk dotkne dotykové čáry; (připojeno)
Časové zpoždění je nastavitelné: Lze jej nastavit podle přání zákazníka. Minimální čas je 8 s ± 3 s, maximální čas je 7 min ± 2 min.
Tónový spínač: AUTO, OFF, ON.
INSTALACE (viz následující schéma)
|
1. Uchovávejte jej mimo dosah dětí. 2. Při instalaci se vyhněte ohni/vysoké teplotě/vlhkým místům. |
► Připojte napájecí a zátěžový vodič ke snímači podle schématu zapojení.
► Zvedněte čelo desky. Upevněte snímač ve zvolené poloze šroubem.
► Zakryjte čelo desky a zašroubujte šroub, poté můžete zapnout napájení a vyzkoušet to.
|
Potvrďte prosím, kdy vypnete přístup k napájecímu kabelu |
TEST ► Zvedněte čelo desky, otočte časový knoflík proti směru hodinových ručiček na minimum; otočte „LUX“ ve směru hodinových ručiček na maximum, nastavte tlačítko na „AUTO“. ► Po zapnutí napájení by měla řízená zátěž fungovat, kontrolka by měla jednou zablikat, zátěž by měla přestat fungovat do 10 sekund; aby to mělo smysl po 10 sekundách, kontrolka by měla jednou zablikat a zátěž by měla začít pracovat, za podmínek bez indukčního signálu by zátěž měla přestat fungovat během 5 ~ 15 sekund. ► Otočte „LUX“ na minimum proti směru hodinových ručiček, zakryjte detekční okénko neprůhledným předmětem (ručníkem), zátěž by měla fungovat během 5~10 sekund (snímač by měl pracovat nepřetržitě poté, co detekuje nepřetržitý indukční signál, pokud zátěž stále funguje ), zátěž by neměla fungovat po 10 sekundách; pokud je znovu indukován, zátěž by měla fungovat, bez podmínek indukčního signálu je běžné, že zátěž přestane fungovat během 5 ~ 15 sekund. ► Stiskněte tlačítko pro „OFF“, senzor by měl vypnout zátěž; Stiskněte jej na „ZAPNUTO“, senzor by měl pracovat nepřetržitě. |
|
POZNÁMKY
► Může jej nainstalovat elektrikář nebo zkušený člověk.
► Neklidné předměty nelze považovat za plochu instalace.
► Před detekčním oknem nejsou překážky ani neklidné objekty ovlivňující detekci
► Vyhněte se instalaci v blízkosti zón se změnou teploty, například: klimatizace, ústřední topení atd.
► Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.
► Pokud existuje nějaký rozdíl mezi návodem a produktem, upřednostněte produkty, omlouváme se, že neuvádím další informace.
NĚJAKÝ PROBLÉM A ZPŮSOB ŘEŠENÍ
► Zátěž nefunguje:
a: Zkontrolujte napájení a zátěž.
b: Pokud je zátěž dobrá.
c: Zkontrolujte, zda je přepínač v poloze „auto“.
d: Zkontrolujte, zda pracovní světlo odpovídá okolnímu světlu.
►Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálů.
b: Zkontrolujte, zda je okolní teplota příliš vysoká.
c: Zkontrolujte, zda jsou zdroje signálu v polích detekce.
d: Zkontrolujte výšku instalace.
e: Pokud je orientace pohybu správná.
► Senzor nemůže automaticky vypnout zátěž:
a: Pokud jsou v detekčním poli nepřetržité indukční signály.
b: Pokud je časové zpoždění nastaveno na nejdelší.
c: Pokud výkon odpovídá pokynu.
d: Pokud se teplota změní v blízkosti snímače. (klimatizace, ústřední topení atd.)
e: Pokud je přepínač funkcí v poloze „ON“.
● Při použití v různých prostředích nenastavujte citlivost na nejvyšší.
Protože to může snadno vést k poruše.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
