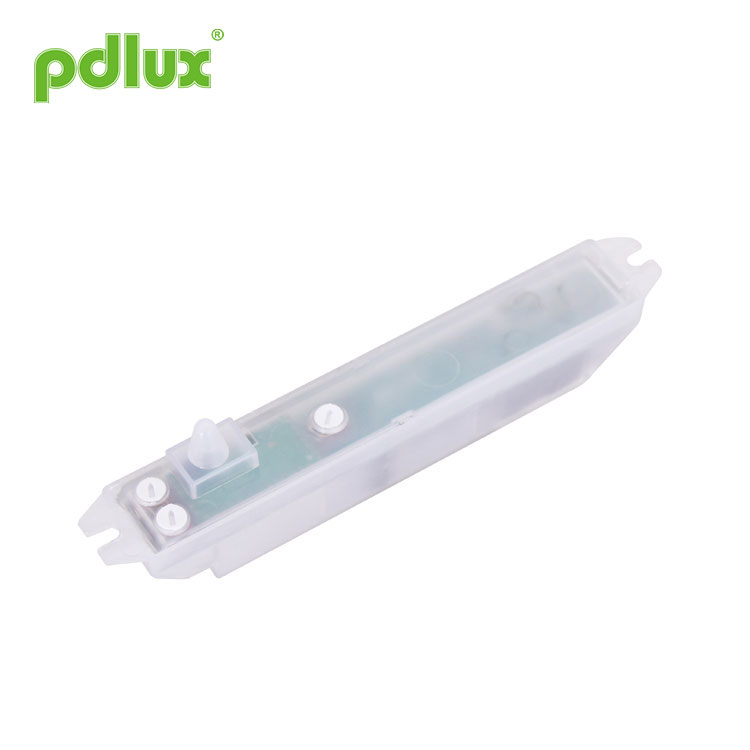

HF mikrovlnný senzor

HF mikrovlnný senzor je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Má několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.

Modelka:PD-MV1020

Odeslat dotaz

HF mikrovlnný senzor

souhrn
Jedná se o vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury. Může být samostatně připojen k zátěži nebo snadno instalován uvnitř osvětlení se stínidlem ze skla nebo plastu. Je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Má několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.

Funkce
1. Neradiační poškození: jeho výkon vysílače je nižší než 0,3 mW, což nepoškozuje lidské tělo.
2. Spolehlivý a stabilní výkon: používá RC filtrování a digitální filtrování v digitálním zpracování. To také
používá technologii digitálního spouštění nuly, to znamená, že v nulovém bodě bude automaticky připojen nebo automaticky odpojen. To
využívá čip pro správu napájení, který zaručuje stabilní výkon v 100-240V/AC.

Specifikace

Napájení: 100-240VAC
Frekvence napájení: 50/60Hz
Vysílací výkon: <0,3mW
Jmenovité zatížení:
1200W,Max,wolfram(cosφ=1)(220-240VAC)
300W,Max,fluorescenční (cosφ=0,5)(220-240VAC)
600W,Max,wolfram(cosφ=1)(100-130VAC)
150W,Max,fluorescenční (cosφ=0,5)(100-130VAC)
Pracovní teplota: -15°C~+70°C

Stupeň ochrany: IP20, třída II
Montáž na místo: uvnitř, montáž na strop
HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM
Detekční úhel: 360° (instalace na strop)
Detekční rozsah: 1-8m (poloměry)
(nastavitelné) (instalace na strop)
Nastavení času: 8s-12min, (nastavitelné)
Ovládání světla: 10-1000LUX, (nastavitelné)
Příkon: cca 0,5W

Informace ze senzoru

Aplikace
Mikrovlnná trouba může pronikat sklem, plastem a dřevem, proto lze mikrovlnný senzor instalovat do stínidla z určité tloušťky skla, plastu nebo dřeva. Například aplikace v osvětlení, pouze pokud provedete připojení, jak je znázorněno níže, můžete změnit běžná osvětlení na osvětlení s automatickým snímáním.

První režim připojení:
Připojte N, L k napájení; Připojte N, L' k zátěži.
Připojte zátěž k L', zátěž bude fungovat, když je detekován signál, a přestane fungovat po přednastavenou dobu zpoždění, když nebudou žádné následující signály.

Můžete také nainstalovat jeden nebo více uvnitř stropu nebo podlahy pro ovládání celého průchodu.
Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.

Způsob nastavení jeden: potenciometr
Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.

(1)Nastavení ovládání světla
Lze jej definovat v rozsahu 10~1000 LUX. Pro úplné otočení knoflíku proti směru hodinových ručiček je to asi 10 luxů, zcela ve směru hodinových ručiček je to asi 1000 luxů. Při nastavování detekční zóny a provádění testu chůze za denního světla byste měli otočit knoflíkem úplně ve směru hodinových ručiček.

(2)Nastavení času

Lze ji definovat od 8 sekund (úplné otočení proti směru hodinových ručiček) do 12 minut (úplné otočení po směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu.

POZNÁMKA:Když se světlo automaticky vypne, bude trvat 1 sekundu, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se automaticky zapne pouze signál detekovaný o 1 sekundu později.

Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.

(3) Nastavení detekčního rozsahu (citlivost)

Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi při instalaci ve výšce 2,5 m. Pro otočení knoflíku zcela proti směru hodinových ručiček je minimální rozsah, zcela ve směru hodinových ručiček je maximální.

Poznámka:výše uvedený rozsah detekce je dosažen v případě osoby, která je mezi 1,6 m~1,7 m vysoká se střední postavou a pohybuje se rychlostí 1,0~1,5 m/s. pokud se postava, postava a rychlost pohybu osoby změní, změní se také rozsah detekce.

Oznámení:při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajícího listí a záclon, malých zvířat nebo rušení elektrické sítě a elektrické zařízení. Vše výše uvedené povede k chybové reakci. Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Přátelské připomenutí:Při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet vzdálenost 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.

Poznámka:prosím, nenastavujte tři funkční knoflíky příliš. Je to proto, že tři funkční knoflíky byly připojeny ke komponentám přímo, v každé ze tří komponent je malá zarážka, když nastavíte knoflíky od začátku do konce, nadměrné otáčení poškodí zarážku a povede k 360°. nonstop se otáčet. Limit rozsahu nastavení je 270°, věnujte tomu prosím pozornost.

1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k chybové reakci.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.

Chyba a řešení

Chyba	Příčina selhání	Řešení
Zátěž nefunguje.	Osvětlení je špatně nastaveno.	Upravte nastavení zátěže.
	Náklad je rozbitý.	Změňte zátěž.
	Napájení je vypnuté.	Zapněte napájení.
Zátěž funguje neustále.	V oblasti detekce je nepřetržitý signál.	Zkontrolujte nastavení detekční oblasti.
Zátěž funguje, když není detekován žádný pohybový signál.	Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály.	Znovu upravte místo instalace.
Zátěž funguje, když není detekován žádný pohybový signál.	Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.)	Zkontrolujte nastavení detekční oblasti.
Zátěž nefunguje, když je detekován signál pohybu.	Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá.	Zkontrolujte nastavení detekční oblasti.

● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
