Dopplerův radarový senzor

Dopplerův radarový senzor může pronikat sklem, plastem a dřevem, takže mikrovlnný senzor může být instalován uvnitř stínidla vyrobeného z určité tloušťky skla, plastu nebo dřeva. Například aplikace v osvětlení, pouze pokud provedete připojení, jak je znázorněno níže, můžete změnit běžná osvětlení na osvětlení s automatickým snímáním.

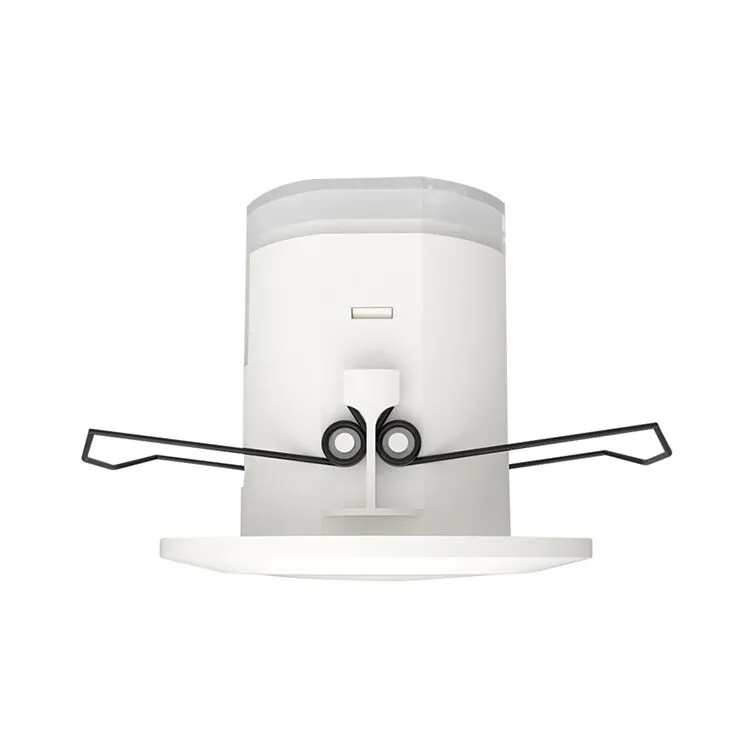

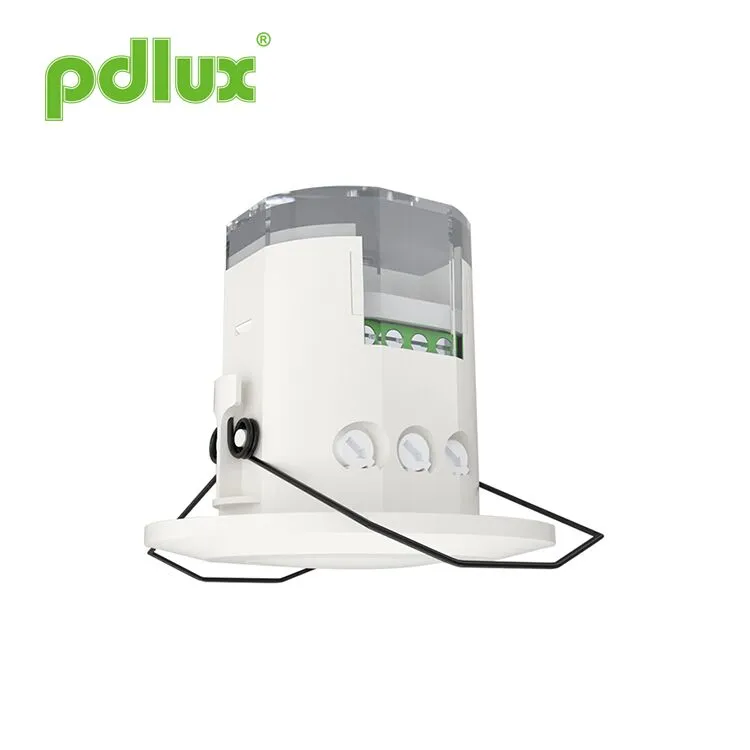

Modelka:PD-MV1018A

Odeslat dotaz

Dopplerův radarový senzor

souhrn
Jedná se o vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury. Může být samostatně připojen k zátěži nebo snadno instalován uvnitř osvětlení se stínidlem ze skla nebo plastu. Je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Má několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.

Funkce
1. Neradiační poškození: jeho výkon vysílače je nižší než 0,3 mW, což nepoškozuje lidské tělo.
2. Spolehlivý a stabilní výkon: používá RC filtrování a digitální filtrování v digitálním zpracování. Využívá také technologii digitálního nulového spouštění, to znamená, že v nulovém bodě dojde k automatickému připojení nebo automatickému odpojení. K řízení výstupu používá vysoce výkonné relé Tyco, což zajišťuje jeho spolehlivý výkon. Přijímá čip pro správu napájení, který zaručuje stabilní výkon v 100-240VAC.

Specifikace

Napájení: 100-240VAC
Frekvence napájení: 50/60Hz
Jmenovité zatížení: 1600W Max. wolfram (220-240VAC)
400W Max. zářivka a LED (220-240VAC)
1000W Max. wolfram (100-130VAC)
250W Max. zářivka a LED (100-130VAC)
Vysílací výkon: <0,2mW
Pracovní teplota: -15°C~+70°C

Stupeň ochrany: IP20, třída II
Nastavení času: 8 sekund až 12 minut (nastavitelné)
Detekční úhel: 360°
Detekční rozsah: 2-10m (poloměry) (nastavitelný)
Ovládání světla: 2-2000LUX (nastavitelné)
Montáž na místo: uvnitř, montáž na strop
HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM

Informace ze senzoru

Aplikace
Mikrovlnná trouba může pronikat sklem, plastem a dřevem, proto lze mikrovlnný senzor instalovat do stínidla z určité tloušťky skla, plastu nebo dřeva. Například aplikace v osvětlení, pouze pokud provedete připojení, jak je znázorněno níže, můžete změnit běžná osvětlení na osvětlení s automatickým snímáním.

Můžete nainstalovat jeden nebo více uvnitř stropu nebo podlahy pro ovládání celého průchodu.
Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.

Způsob nastavení jeden: potenciometr

Nastavení detekčního rozsahu (citlivost)
	Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi při instalaci ve výšce 2,5 m. Pro otočení knoflíku zcela proti směru hodinových ručiček je minimální rozsah, zcela ve směru hodinových ručiček je maximální.
Poznámka: výše uvedený rozsah detekce je dosažen v případě osoby, která je mezi 1,6 m~1,7 m vysoká se střední postavou a pohybuje se rychlostí 1,0~1,5 m/s. pokud se postava, postava a rychlost pohybu osoby změní, změní se také rozsah detekce. Upozornění: při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajících listů a záclon, malých zvířat nebo rušení napájení sítě a elektrické zařízení. Vše výše uvedené povede k chybové reakci. Když produkt nefunguje normálně, pokuste se vhodně snížit citlivost a poté jej otestujte. Lidský pohyb způsobí indukci senzoru, takže při testování funkce opusťte indukční oblast a neprovádějte pohyb, abyste zabránili senzor nepřetržitě pracuje. Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.
Nastavení času
	Lze ji definovat od 8 sekund (úplné otočení proti směru hodinových ručiček) do 12 minut (úplné otočení po směru hodinových ručiček). Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu.
POZNÁMKA: Když se světlo automaticky vypne, bude trvat 1 sekundu, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se automaticky zapne pouze signál detekovaný o 1 sekundu později. Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.
Nastavení ovládání světla
	Lze ji definovat v rozsahu 2~2000 LUX. Pro úplné otočení knoflíku proti směru hodinových ručiček je to asi 2 lux, zcela ve směru hodinových ručiček je to asi 2000 lux. Při nastavování detekční zóny a provádění testu chůze za denního světla byste měli otočit knoflíkem úplně ve směru hodinových ručiček.
Poznámka: Nenastavujte tři funkční knoflíky příliš. Je to proto, že tři funkční knoflíky byly připojeny ke komponentám přímo, v každé ze tří komponent je malá zarážka, když nastavíte knoflíky od začátku do konce, nadměrné otáčení poškodí zarážku a povede k 360°. nonstop se otáčet. Limit rozsahu nastavení je 270°, věnujte tomu prosím pozornost.

Instalace
Vypněte napájení.
Vložte závitové trubky do napájecího kabelu a ovládacího vedení.
Připojte napájení a zátěž se snímačem podle schématu zapojení.
Otočte knoflíky do ideálních podmínek
(Prosím definujte nastavení podle výše uvedené části ZPŮSOB NASTAVENÍ ONE.).

1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k chybové reakci.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.

Chyba a řešení

Chyba	Příčina selhání	Řešení
Zátěž nefunguje.	Osvětlení je špatně nastaveno.	Upravte nastavení zátěže.
	Náklad je rozbitý.	Změňte zátěž.
	Napájení je vypnuté.	Zapněte napájení.
Zátěž funguje neustále.	V oblasti detekce je nepřetržitý signál.	Zkontrolujte nastavení detekční oblasti.
Zátěž funguje, když není detekován žádný pohybový signál.	Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály.	Znovu upravte místo instalace.
Zátěž funguje, když není detekován žádný pohybový signál.	Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.)	Zkontrolujte nastavení detekční oblasti.
Zátěž nefunguje, když je detekován signál pohybu.	Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá.	Zkontrolujte nastavení detekční oblasti.

● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
