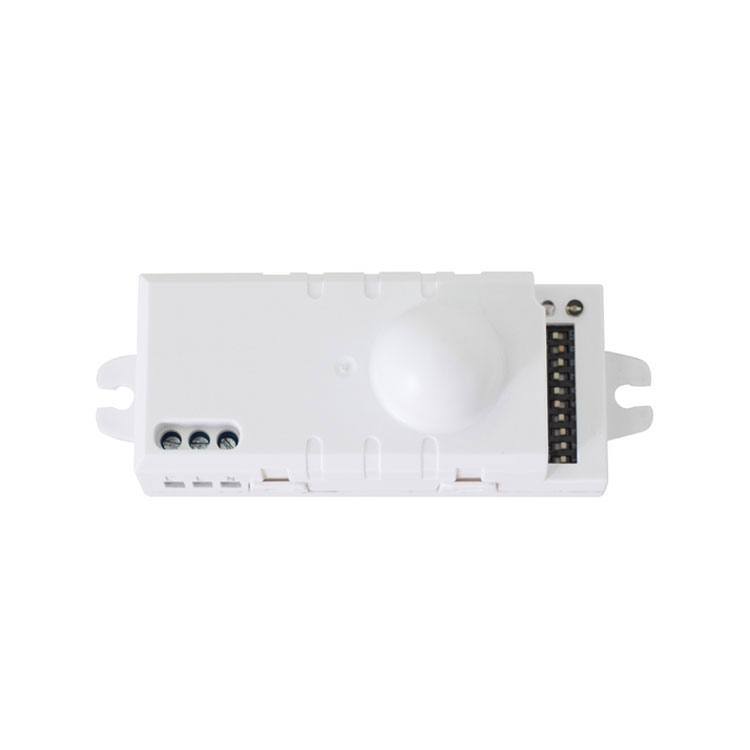

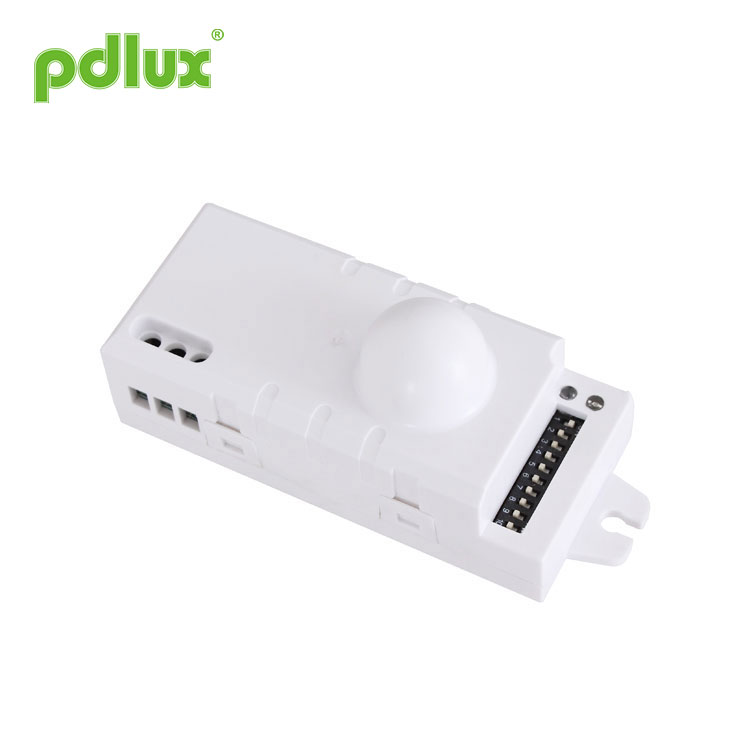

Dopplerův radarový pohybový senzor

Dopplerův radarový pohybový senzor může být instalován uvnitř výrobku, který je vyroben ze skla a plastu, protože tyto materiály mají malý vliv na mikrovlny. Připojte produkt, jak je znázorněno níže; můžete změnit běžné světlo na automatické světlo.

Modelka:PD-MV1007

Odeslat dotaz

Dopplerův radarový pohybový senzor

Vzhled a velikost

Specifikace

Napájení: 90-240V/AC Frekvence napájení: 50/60Hz Vysílací výkon: <0,2mW Jmenovité zatížení: 1200W/5A,Max,wolfram(cosφ=1)(220-240V/AC) 300W/2,5A,Max,fluorescenční (cosφ=0,5)(220-240V/AC) 600W/5A,Max,wolfram(cosφ=1)(100-130V/AC) 150W/2,5A,Max,fluorescenční (cosφ=0,5)(100-130V/AC)	Montáž na místo: uvnitř, montáž na strop HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM Pracovní teplota: -15°C~+70°C Detekční úhel: 360° Detekční rozsah: 2m-5m-8m-10m (poloměry) (nastavitelný) Nastavení času: 6s-1min-3min-5min-10min-15min (nastavitelné) Ovládání světla: <10LUX-100LUX-300LUX-2000LUX (nastavitelné) Příkon: cca 0,5W
POZNÁMKA:vysokofrekvenční výstup tohoto senzoru je <0,2mW- tedy jen jeden 5000 vysílacího výkonu mobilního telefonu nebo výkonu mikrovlnné trouby.

Informace ze senzoru

Využití pole a úvod

PD-MV1007 je snímač pohybujících se objektů, který dokáže detekovat rozsah 360° a jeho pracovní frekvence je 5,8G. Výhodou tohoto produktu je stabilní pracovní stav (stabilní pracovní teplota: -15°C~+70°C), PD- MV1007 využívá mikrovlnný senzor (vysokofrekvenční výstup <0,2 mW), takže je bezpečný a funguje lépe než infračervený senzor

Může být instalován uvnitř výrobku, který je vyroben ze skla a plastu, protože tyto materiály mají malý vliv na mikrovlnnou troubu. Připojte produkt, jak je znázorněno níže; můžete změnit běžné světlo na automatické světlo.

Tento produkt lze využít ve více oblastech než výše uvedené příklady.
Můžete také nainstalovat PD-MV1007 do stropu přímo pro ovládání uličky. Žádný problém

Tento produkt na vás bude věrně čekat. Automaticky se rozsvítí, když projdete kolem, a automaticky se vypne, když odejdete. Dobu zpoždění zavírání můžete nastavit tak, aby vyhovovala vašim potřebám. Můžete například nastavit posuvný ovladač TIME, abyste zvolili dobu zpoždění 6s~15min, když si myslíte, že se vrátíte za 15 minut. Posuvný ovladač TIME je následující (po úpravě testovacího času se držte mimo detekční zónu, jinak bude detekční čas nepřesný, když produkt znovu detekuje pohybující se objekt).

Nastavení parametrů
Zobrazeno jako níže uvedená tabulka: Nastavením S1, S2, S3, S4, S5 pro nastavení doby zpoždění produktů, nastavením S6, S7 pro nastavení rozsahu detekce produktů, nastavením S8, S9, S10 pro nastavení světla -kontrola výrobků.

Pokud chcete, aby PD-MV1007 detekoval malou zónu, můžete jednoduše nastavit posuvný ovladač SENS na rozsah, který potřebujete (možná budete muset několikrát nastavit, dokud si nebudete myslet, že je to vhodné). Pokud chcete, aby světlo mohlo být zapnuto, když je jas podle okolností pod určitou hodnotou, stačí nastavit posuvný ovladač LUX (pracovní posuvný ovladač jasu) a vybrat hodnotu jasu (možná budete muset několikrát upravit, dokud to nebudete považovat za vhodné).

Nastavení času
Světlo lze nastavit tak, aby zůstalo zapnuté po jakoukoli dobu mezi cca. 6 sekund a maximálně 15 minut. Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro nastavení detekční zóny a pro provedení testu chůzí se doporučuje zvolit nejkratší dobu. Vytáhněte spínač do polohy ON jako "1", vytáhněte přepínač do polohy OFF jako "0", umístění přepínače a rozsah detekce odpovídajícího tabulka je následující:

Nastavení detekčního rozsahu (citlivost)
Detekční rozsah je termín používaný k popisu poloměrů víceméně kruhové detekční zóny vytvořené na zemi po namontování senzorového světla ve výšce 2,5 m, vytáhněte spínač do polohy ON jako "1", vytáhněte spínač do polohy OFF pozici jako "0", umístění spínače a rozsah detekce odpovídající tabulky je následující:

POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni vedou, že produkt nefunguje
normálně!

Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Řešení, jak zabránit pulznímu rušení napájecí sítě, produkty:
Vzhledem k rozdílu mezi regionálními rušivými silovými sítěmi je puls rušení nejistý, takže se uživateli nedoporučuje nastavovat citlivost na maximum při použití.
Návrh: Nainstalujte a nastavte citlivost v příslušné vzdálenosti pomocí, nenastavujte maximální citlivost, abyste předešli nesprávné funkci.

Nastavení ovládání světla
Zvolený práh světelné odezvy může být nekonečně od cca. 10-2000lux, vytáhněte přepínač do polohy ON jako "1", vytáhněte přepínač do polohy OFF jako "0", umístění přepínače a rozsah detekce odpovídající tabulky je následující:

Odstraňování problémů

Chyba	Příčina selhání	Řešení
Zátěž nefunguje.	Osvětlení je špatně nastaveno.	Upravte nastavení zátěže.
	Náklad je rozbitý.	Změňte zátěž.
	Napájení je vypnuté.	Zapněte napájení.
Zátěž funguje neustále.	V oblasti detekce je nepřetržitý signál.	Zkontrolujte nastavení detekční oblasti.
Zátěž funguje, když není detekován žádný pohybový signál.	Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály.	Znovu upravte místo instalace.
Zátěž funguje, když není detekován žádný pohybový signál.	Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.)	Zkontrolujte nastavení detekční oblasti.
Zátěž nefunguje, když je detekován signál pohybu.	Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá.	Zkontrolujte nastavení detekční oblasti.

Pokud chcete používat PD-MV1007 jako jeden, můžete si také objednat plášť, který je speciálně vyroben pro produkt, do kterého má být instalován, nebo si můžete přímo vybrat produkt PD-MV10070-A. Stupeň ochrany PD-MV1007-A je IP55, takže PD-MV1007-A je lepší než PD-MV1007 s vyšší kvalitou vodotěsnosti.

Místa aplikace (Vybráno podle potřeb zákazníka.)

1. Instalace do houpacího předmětu povede k nesprávné funkci.
2. Třesoucí se závěs, který je foukán větrem, povede k nesprávné funkci, vyberte prosím vhodné místo instalace.

3. Instalace v místě, kde je rušný provoz, povede k chybné obsluze.
4. Pokud se v blízkosti objeví jiskry vytvářené některým zařízením, povede to k nesprávné funkci.

Detekční vzdálenost se může násobit pro odraz na mikrovlnném elektromagnetickém poli od kovových nebo skleněných materiálů.
Snižte tedy citlivost, abyste dosáhli vhodné detekční vzdálenosti. Nikdy neotáčejte knoflík SENS na maximální hodnotu, aby nedošlo k detekci chyby. Také okolní prostředí povede k chybové akci, např. projíždějící automobily nebo bloudící předměty způsobené větrem. Produkty by měly být instalovány více než 4 metry jeden od druhého, jinak rušení mezi nimi způsobí chybovou akci.

Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla.
Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně všechny elektronické součástky mají určitou pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.

Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
