Dopplerův radarový pohybový senzor 5,8 GHz
Dopplerův radarový pohybový senzor 5,8 GHZ je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Má několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.
Modelka:PD-MV1016B
Odeslat dotaz

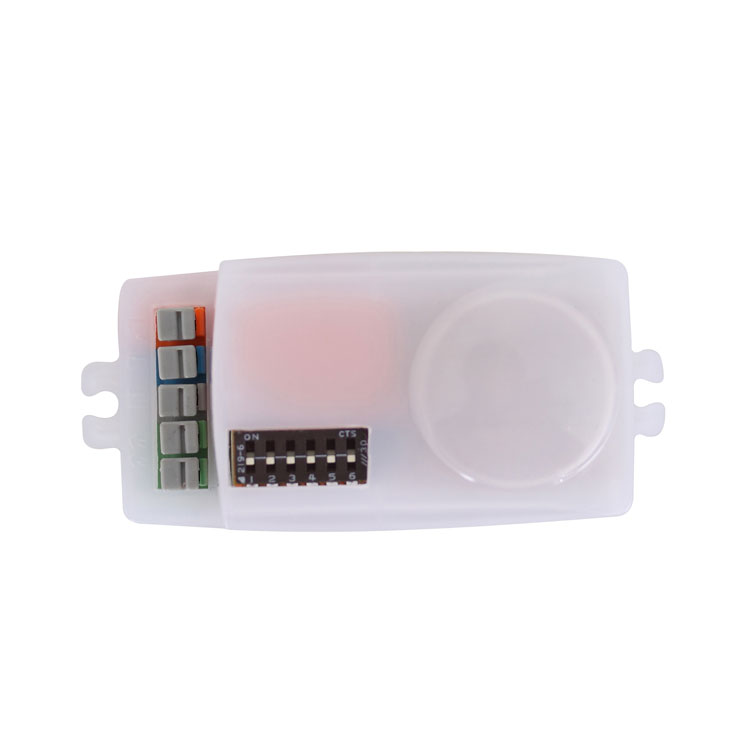

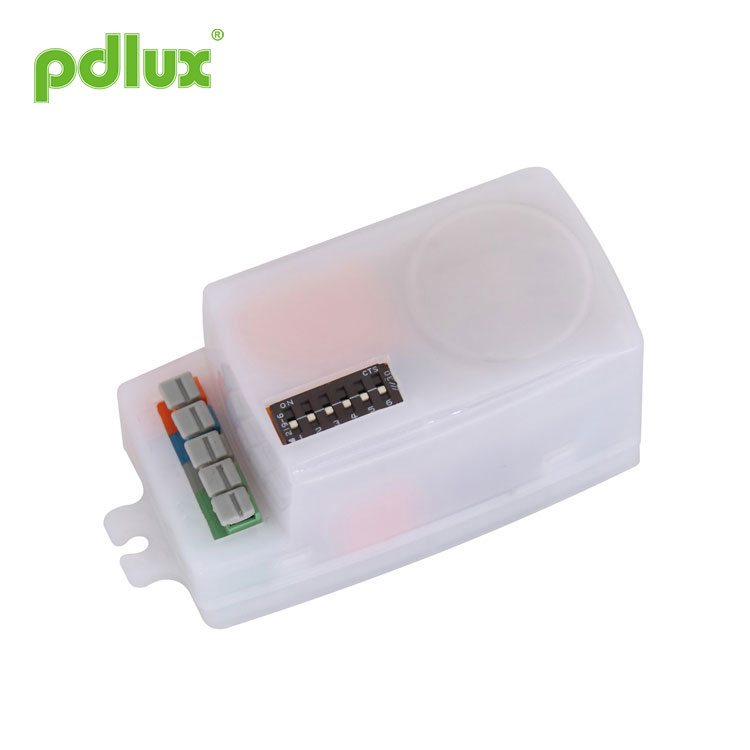

Dopplerův radarový pohybový senzor 5,8 GHz
souhrn
Jedná se o vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Je založen na Dopplerově principu, který integruje vysílání a příjem. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury. Může být samostatně připojen k zátěži nebo snadno instalován uvnitř osvětlení se stínidlem ze skla nebo plastu. Je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Má několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.
 |
EN 61058-1:2002+A2:2008 EN 50317:2002 EN 301 489-1 V1.8.1 (2008-04) EN 301 489-3 V1.4.1 (2002-08) EN 300 440-1 V1.5.1 (2009-03) EN 300 440-2 V1.3.1 (2009-03) |
Funkce
1. Neradiační poškození: jeho výkon vysílače je nižší než 0,3 mW, což nepoškozuje lidské tělo.
2. Spolehlivý a stabilní výkon: používá RC filtrování a digitální filtrování v digitálním zpracování. Využívá také technologii digitálního nulového spouštění, to znamená, že v nulovém bodě dojde k automatickému připojení nebo automatickému odpojení. K řízení výstupu používá vysoce výkonné relé Tyco, což zajišťuje jeho spolehlivý výkon. Přijímá čip pro správu napájení, který zaručuje jeho stabilní výkon v 100-240V/AC.
3.Dálkové nastavení: je navrženo s funkcí dálkového ovládání, to znamená, že jeho funkci můžete přednastavit pomocí DIP přepínače nebo dálkového ovladače podle své praktické potřeby. Funkci můžete snadno nastavit a vybrat do 12 metrů.
4. Pomalé zapínání a vypínání: je přidáno s PWM řízeným optickým vazebním členem pracujícím se specializovaným řízeným výkonem pro dosažení pomalého zapínání a vypínání, to znamená, že když je detekován signál, kontrolka se pomalu rozsvítí a bude pomalu zhasínat, pokud dojde není během přednastavené doby zpoždění detekován žádný signál. Chrání člověka před nezpůsobilostí způsobenou náhlým světlem nebo tmou.
Specifikace
|
Napájení: 100-240V/AC Frekvence napájení: 50/60Hz Vysílací výkon: <0,3mW Jmenovité zatížení: 2400W/10A,Max,wolfram(cosφ=1)(220-240V/AC) 1500W/8A,Max,fluorescenční (cosφ=0,5)(220-240V/AC) 1200W/10A,Max,wolfram(cosφ=1)(100-130V/AC) 800W/8A,Max,fluorescenční (cosφ=0,5)(100-130V/AC) Pracovní teplota: -15°C~+70°C Stupeň ochrany: IP20, třída II |
Montáž na místo: uvnitř, montáž na strop HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM Detekční úhel: 360° (instalace na strop), 180° (instalace na stěnu) Rozsah detekce: 1m-3m-6m-11m (poloměry) (nastavitelné) (Instalace na strop) 25m Max. (nastavitelné) (instalace na stěnu) Nastavení času: 8s-1min-5min-12min, (nastavitelné) Ovládání světla: 10LUX-50LUX-200LUX-1000LUX, (nastavitelné) Příkon: cca 0,5W |
Informace ze senzoru
Aplikace
Mikrovlnná trouba může pronikat sklem, plastem a dřevem, proto lze mikrovlnný senzor instalovat do stínidla z určité tloušťky skla, plastu nebo dřeva. Například aplikace v osvětlení, pouze pokud provedete připojení, jak je znázorněno níže, můžete změnit běžná osvětlení na osvětlení s automatickým snímáním.
< Připojte N, L k napájení; Připojte N, L k zátěži. >
Výše uvedená aplikace uvnitř svítidel je jedním z mnoha praktických využití. Můžete také nainstalovat jeden nebo více uvnitř stropu nebo podlahy pro ovládání celého průchodu.
Přátelské připomenutí: při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci
Způsob nastavení jedna: DIP přepínač
Jak je znázorněno níže, pomocí S1,S2 nastavte hodnotu ovládání světla, S3,S4 dobu zpoždění, S5,S6 rozsah detekce. Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.
|
(1)Nastavení ovládání světla Lze jej definovat v rozsahu 10~1000 LUX. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „2“. Přečtěte si vpravo zobrazenou odpovídající tabulku polohy spínače k hodnotě ovládání světla. |
|
|
(2)Nastavení času Lze ji definovat od 8 sekund do 12 minut. Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro úpravu detekčního rozsahu a pro provedení testu chůze se doporučuje vybrat nejkratší dobu. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „2“. Přečtěte si vpravo zobrazenou odpovídající tabulku polohy přepínače k době zpoždění. |
|
(3)Nastavení detekčního rozsahu (citlivost) Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi při instalaci ve výšce 2,5 m. Pro nastavení přepínače do polohy ON je „1“, pro nastavení OFF je „2“. Přečtěte si vpravo zobrazenou odpovídající tabulku polohy přepínače k rozsahu detekce. |
 |
Přátelské připomenutí:Při instalaci dvou nebo více mikrovlnných trub společně musíte dodržet vzdálenost 4 metry od sebe, jinak rušení mezi nimi povede k chybové reakci.
|
Způsob nastavení dva: Dálkové ovládání ON: stiskněte ON, připojená zátěž bude pracovat po dobu 6 hodin a poté se automaticky přepne do režimu AUTO. OFF: stiskněte OFF, připojená zátěž se na 6 hodin vypne a poté se automaticky přepne do režimu AUTO. AUTO: stiskněte AUTO, senzor přejde do režimu autodetekce, to znamená, že když je detekován signál a intenzita okolního světla je nižší než přednastavená hodnota, zátěž funguje. |
 |
1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k chybové reakci.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.
Chyba a řešení
| Chyba | Příčina selhání | Řešení |
| Zátěž nefunguje. | Osvětlení je špatně nastaveno. | Upravte nastavení zátěže. |
| Náklad je rozbitý. | Změňte zátěž. | |
| Napájení je vypnuté. | Zapněte napájení. | |
| Zátěž funguje neustále. | V oblasti detekce je nepřetržitý signál. | Zkontrolujte nastavení detekční oblasti. |
| Zátěž funguje, když není detekován žádný pohybový signál. | Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály. | Znovu upravte místo instalace. |
| Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.) | Zkontrolujte nastavení detekční oblasti. | |
| Zátěž nefunguje, když je detekován signál pohybu. | Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá. | Zkontrolujte nastavení detekční oblasti. |
● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
