Digitální mikrovlnný senzor

Digitální mikrovlnný senzor je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Vlastní několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení

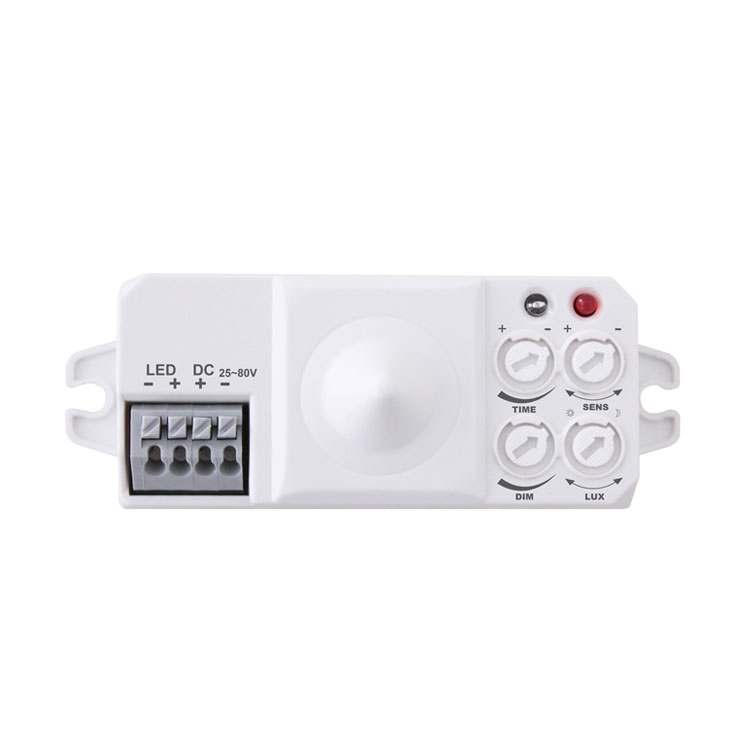

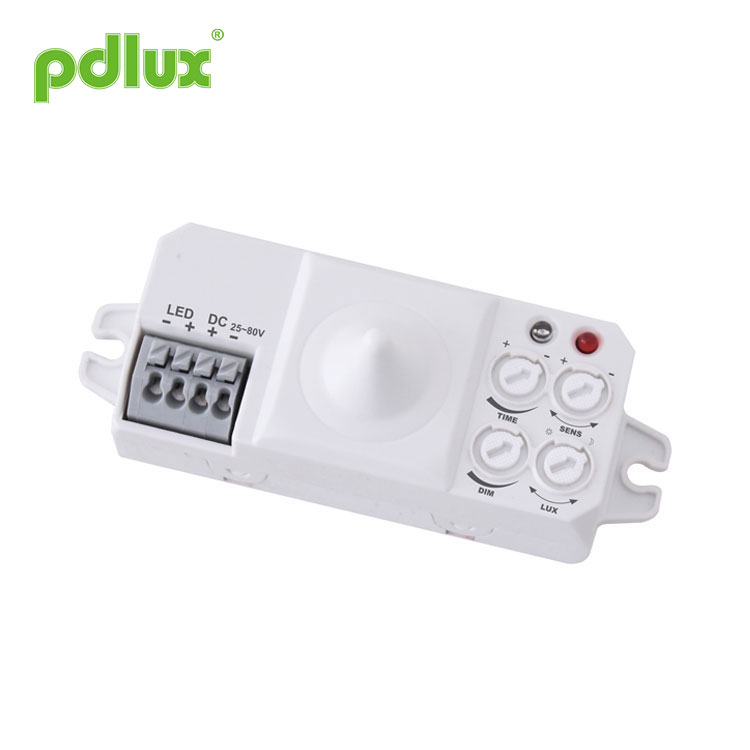

Modelka:PD-MV1017MD-C

Odeslat dotaz

Digitální mikrovlnný senzor

souhrn
PD-MV1017MD-C je vysoce přesný digitální mikrovlnný senzor, jehož detekční rozsah je 360° a pracovní frekvence je 5,8 GHz. Využívá Dopplerův princip pro vysílání a příjem signálů. Přijímá MCU (Micro Control Unit), která výrazně zvyšuje jeho přesnost a snižuje chybovost. Je jemného vzhledu a kompaktní struktury. Může být nezávisle připojen k zátěži nebo snadno instalován uvnitř osvětlení s nekovovým stínidlem. Je široce používán v průchodech, umývárnách, výtahech, domácnostech nebo jiných veřejných prostorách pro ochranu bezpečnosti nebo úsporu energie. Vlastní několik technických patentů a je perfektní volbou pro vaše inteligentní bydlení.

Funkce
1.Non-radiační poškození: jeho výkon vysílače je menší než 0,3 mW, což nepoškozuje lidské tělo.
2.LED specializovaný stmívatelný senzor: automatické spuštění režimu stmívání v noci bez signálu pohybu; automatické ukončení, když je okolní světlo nad 100 luxů.
3. Procentuální rozsah stmívání: 0%~10%.

Specifikace

Napájení: DC 25-80V
Výstupní proud: <3A
Vysílací výkon: <0,3mW
Pracovní teplota: -15°C~+70°C
Stupeň ochrany: IP20, třída 2
Montáž na místo: uvnitř, montáž na strop

HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM
Detekční úhel: 360° (montáž na strop)
Detekční rozsah: 1-8m (poloměry) (nastavitelný)
Nastavení času: 8s-12min, (nastavitelné)
Ovládání světla: 10-1000LUX, (nastavitelné)

Informace ze senzoru

Aplikace
Mikrovlnná trouba může pronikat sklem, plastem a dřevem, proto lze mikrovlnný senzor instalovat do nekovového stínidla. Například aplikace v LED osvětlení, pouze pokud provedete připojení, jak je znázorněno níže, můžete změnit běžná LED osvětlení na auto-snímací.

Jak provést připojení:
LED „+“ „-“: připojení k panelu LED
DC „+“ „-“: připojení ke stejnosměrnému napájení (DC 25~80V)
Požadavky na napájení LED pohonu: Rozsah výstupního napětí je mezi 25~80V, konstantní napájení s výkonem do 100W.

Oznámení:Vzhledem k tomu, že snímač je připojen k napájecímu výstupu ovladače a používá PWM k nastavení světla, má speciální požadavky na režim napájení ovladače. Běžně se instaluje s ovladačem LED vzorkování proudu. Pokud světlo fungovalo nestabilně nebo s nízkým jasem, je to způsobeno tím, že ovladač LED není sladěn se senzorem. Uživatel si tedy musí vybrat vhodný ovladač se senzorem.
Pokud jste během testování zjistili, že jas světla se rozsvěcuje a pomalu klesá nebo máte stroboskopický jev při nízkém jasu. Toto není problém ze snímače, je to kvůli hnací síle, která není přizpůsobena snímači, vyměňte ovladač, abyste to vyřešili situace.

Způsob nastavení jeden: potenciometr
Úprava hodnot může chvíli trvat, než uspokojí vaši potřebu.

LED indikátor:
(1) Když provádíte jakékoli nastavení potenciometrů, rozsvítí se LED indikátor.
(2) Když provádíte jakékoli nastavení potenciometrů, 1 sekundu po dokončení nastavení LED indikátor dvakrát zabliká a zhasne, poté si systém zapamatuje a automaticky vypočítá přesnou funkci nastavení.

Dávej pozor!
Při otáčení potenciometrů postupujte pomalu, během tohoto procesu automaticky vypočítá přesnou funkci po nastavení. Jinak vám bude chybět dokonalá funkce nastavení.

(1)Nastavení času
	Když je detekován pohybový signál, kontrolka LED se automaticky rozsvítí. A pokud během doby zpoždění (8s ~ 12min) není žádný signál, automaticky se vypne a očekává se, že před další detekcí počkáte 4 sekundy. A jakýkoli pohybový signál detekovaný během zákazníkem definovaného času způsobí, že systém přepočítá čas. Doporučuje se zvolit minimální dobu během testu, abyste ušetřili energii a čas.
(2) Nastavení detekčního rozsahu (citlivost)
	Detekční rozsah je termín používaný k popisu poloměrů zhruba kruhového odlitku na zemi při instalaci ve výšce 2,5 m. Pro úplné otočení proti směru hodinových ručiček je minimální vzdálenost (cca 1 m), zcela ve směru hodinových ručiček je maximální (cca 8 m). Pokud se změní postava, postava a rychlost pohybu osoby, změní se také detekce, to znamená, že vyšší rychlost povede ke kratší detekční vzdálenosti.
Upozornění: při používání tohoto produktu nastavte citlivost (detekční rozsah) na vhodnou hodnotu, ale na maximum, abyste se vyhnuli abnormální reakci způsobené snadnou detekcí nesprávného pohybu foukajících listů a záclon, malých zvířat nebo rušení napájení sítě a elektrické zařízení. Vše výše uvedené povede k chybové reakci. Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
(3) Nastavení ovládání světla
	Lze jej definovat v rozsahu 10~1000 LUX. Úplné otočení proti směru hodinových ručiček je asi 10 luxů, úplně ve směru hodinových ručiček je asi 1000 luxů. Během testu denní chůze nebo nastavování detekčního dosahu byste se měli otočit úplně ve směru hodinových ručiček, v tomto případě bude kontrolka LED svítit bez ohledu na okolní světlo.
(4) Procentuální stmívatelné osvětlení
	Lze jej definovat v rozsahu 0%~10%. Když je okolní světlo nižší než 70 luxů, systém spustí režim stmívání. Pokud během doby zpoždění není detekován žádný signál, vstoupí do procentního osvětlení. Jakmile je signál detekován, obnoví se na 100% osvětlení. Režim stmívání se automaticky ukončí, když je okolní světlo vyšší než 100 luxů. Režim stmívání funguje digitálně a nezávisle.

1、Instalace na houpací předmět povede k chybové reakci.
2、Třesoucí se závěs foukaný větrem povede k chybové reakci. Vyberte prosím vhodné místo pro instalaci.
3、Instalace tam, kde je provoz zaneprázdněn, povede k chybové reakci.
4、Jiskry produkované některým zařízením v okolí povedou k chybové reakci.

Chyba a řešení

Chyba	Příčina selhání	Řešení
Zátěž nefunguje.	Osvětlení je špatně nastaveno.	Upravte nastavení zátěže.
	Náklad je rozbitý.	Změňte zátěž.
	Napájení je vypnuté.	Zapněte napájení.
Zátěž funguje neustále.	V oblasti detekce je nepřetržitý signál.	Zkontrolujte nastavení detekční oblasti.
Zátěž funguje, když není detekován žádný pohybový signál.	Lampa není správně nainstalována, takže senzor nedokáže detekovat spolehlivé signály.	Znovu upravte místo instalace.
Zátěž funguje, když není detekován žádný pohybový signál.	Pohyblivý signál je detekován senzorem (pohyb za zdí, pohyb malých předmětů atd.)	Zkontrolujte nastavení detekční oblasti.
Zátěž nefunguje, když je detekován signál pohybu.	Rychlost pohybu je příliš vysoká nebo definovaná oblast detekce je příliš malá.	Zkontrolujte nastavení detekční oblasti.

● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.

Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
