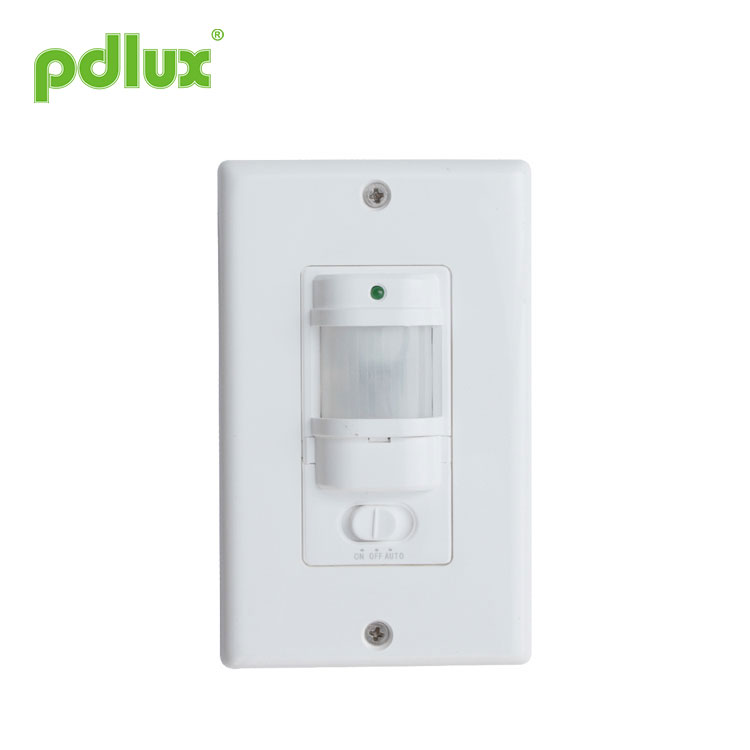

Digitální infračervený senzor
Vítejte v nákupu digitálního infračerveného senzoru od nás. Každá žádost od zákazníků je zodpovězena do 24 hodin.
Modelka:PD-PIR133C
Odeslat dotaz
Digitální infračervený senzor
INFORMACE O PRODUKTU
Výrobek je nový energeticky úsporný vypínač. využívá integrovaný obvod, detektor s dobrou citlivostí a SMT. Zahrnuje automatické, pohodlné, bezpečné, energeticky úsporné a praktické funkce. Široký rozsah detekce se skládá z horního a dolního, levého a pravého servisního pole. Funguje tak, že přijímá infračervené paprsky lidského pohybu. Může spustit řízenou zátěž najednou, když vstoupíte do detekčního pole. Dokáže automaticky identifikovat den a noc.
Rozsah jeho použití je široký. Jeho instalace je velmi pohodlná. Má funkce indikace napájení a indikace detekce.
SPECIFIKACE
INFORMACE SENZORU
FUNKCE
Detekční pole: Detekční pole se skládá z horního a dolního, levého a pravého servisního pole (viz následující obrázek I). Ale pohybová orientace v detekčním poli má velký vztah k citlivosti.
Dokáže identifikovat den a noc: Bylo nastaveno před výrobou. Ale může to fungovat pouze při ovládání světla pod 20LUX.
Indikace napájení a detekce: Kontrolka může blikat jednou za 4 sekundy po zapnutí napájení. Může blikat 2krát každou 1 sekundu poté, co přijme signály. Ukazuje tedy, zda je detekce a napájení normální.
Nastavení času se přidává průběžně: Když přijme druhé indukční signály po první indukci, vypočítá čas ještě jednou na zbytek prvního základního nastavení času. (nastavený čas)
Úprava nastavení času: Lze nastavit podle přání spotřebitele. Minimální čas je 8sec±3sec. Maximum je 7min±2min.
Přepínač: Přepínač PD-PIR133C je “AUTO”、”OFF”、”ON”.
INSTALACE (viz následující schéma)
Vypněte napájení.
Napájecí a zátěžový vodič jsou připojeny ke snímači podle schématu zapojení.
Sundejte čelo desky. Snímač je upevněn ve zvolené poloze.
Po zakrytí přední strany desky můžete zapnout napájení a vyzkoušet.
POZNÁMKY
Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za základní plochu instalace.
Před detekčním oknem nejsou žádné překážky ani neklidné objekty ovlivňující detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.
Pokud existuje nějaký rozdíl mezi návodem a funkcí, kterou produkt má, upřednostněte produkt a omlouvám se, že vás nebudu informovat.
NĚJAKÝ PROBLÉM A ZPŮSOB ŘEŠENÍ
1. Zátěž nefunguje:
A. zkontrolujte výkon a zátěž.
b. Pokud je zátěž dobrá.
C. Pokud se rychlost kontrolky po indukci zrychlí. zkontrolujte, zda je přepínač v poloze „auto“, pokud se rychlost zrychlí.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
2. Citlivost je špatná:
A. Zkontrolujte, zda před detekčním oknem nebrání tomuto efektu příjmu signálů.
b. Zkontrolujte prosím okolní teplotu.
C. Zkontrolujte, zda je zdroj signálu v detekčním poli.
d. Zkontrolujte prosím výšku instalace.
E. Pokud je orientace pohybu správná.
3. Senzor nemůže automaticky vypnout zátěž:
A. Pokud je v detekčním poli nepřetržitý signál snímače.
b. Pokud je nastavení času nastaveno na nejdelší.
C. Pokud výkon odpovídá návodu.
d. Pokud se teplota v blízkosti snímače změní. (klimatizace, ústřední topení atd.)
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
Instrukce pro infračervený senzor PD-PIR133C
INFORMACE O PRODUKTU
Výrobek je nový energeticky úsporný vypínač. využívá integrovaný obvod, detektor s dobrou citlivostí a SMT. Zahrnuje automatické, pohodlné, bezpečné, energeticky úsporné a praktické funkce. Široký rozsah detekce se skládá z horního a dolního, levého a pravého servisního pole. Funguje tak, že přijímá infračervené paprsky lidského pohybu. Může spustit řízenou zátěž najednou, když vstoupíte do detekčního pole. Dokáže automaticky identifikovat den a noc.
Rozsah jeho použití je široký. Jeho instalace je velmi pohodlná. Má funkce indikace napájení a indikace detekce.
SPECIFIKACE
|
Napájení: 100-130V/AC 220-240V/AC 100-240V/AC Frekvence napájení: 50/60Hz Jmenovité zatížení: 800W Max. wolfram (100-130V/AC) 200W Max. zářivka (100-130V/AC) 1200W Max. wolfram (220-240V/AC) 300W Max. zářivka (220-240V/AC) |
Ovládání světla: <20LUX Nastavení času: Min:8sec±3sec Max: 7 min ± 2 min (nastavitelné) Detekční úhel: 140° 180° Detekční rozsah: 9m Max (22°C) Pracovní teplota: -10°C~+40°C Pracovní vlhkost: <93%RH Instalační výška: 1m~1,6m Spotřeba energie: 0,45W (statická 0,1W) Rychlost detekce pohybu: 0,6~1,5m/s |
INFORMACE SENZORU
FUNKCE
Detekční pole: Detekční pole se skládá z horního a dolního, levého a pravého servisního pole (viz následující obrázek I). Ale pohybová orientace v detekčním poli má velký vztah k citlivosti.
Dokáže identifikovat den a noc: Bylo nastaveno před výrobou. Ale může to fungovat pouze při ovládání světla pod 20LUX.
Indikace napájení a detekce: Kontrolka může blikat jednou za 4 sekundy po zapnutí napájení. Může blikat 2krát každou 1 sekundu poté, co přijme signály. Ukazuje tedy, zda je detekce a napájení normální.
Nastavení času se přidává průběžně: Když přijme druhé indukční signály po první indukci, vypočítá čas ještě jednou na zbytek prvního základního nastavení času. (nastavený čas)
Úprava nastavení času: Lze nastavit podle přání spotřebitele. Minimální čas je 8sec±3sec. Maximum je 7min±2min.
Přepínač: Přepínač PD-PIR133C je “AUTO”、”OFF”、”ON”.
INSTALACE (viz následující schéma)
Vypněte napájení.
Napájecí a zátěžový vodič jsou připojeny ke snímači podle schématu zapojení.
Sundejte čelo desky. Snímač je upevněn ve zvolené poloze.
Po zakrytí přední strany desky můžete zapnout napájení a vyzkoušet.
|
TEST Po sejmutí čelní plochy otočte časovým knoflíkem proti směru hodinových ručiček na minimum. Po zapnutí napájení nebude řízená zátěž fungovat a kontrolka zabliká jednou za 4 sekundy. Zátěž by měla fungovat do 10 sekund a kontrolka může bliknout 2krát každou 1 sekundu, pokud zakryjete detekční okénko neprůhlednými předměty (ručník atd.). (Světlo nemůže promítat detekční okno). Za podmínek bez indukčních signálů by zátěž měla přestat fungovat během 5~30 sekund. Současně by měla kontrolka blikat jednou za 4 sekundy. Po zhasnutí prvního zakryjte okénko detekce 5~10 sekund. Zátěž by měla fungovat a kontrolka bliknout 2krát každou 1s. Zátěž přestane fungovat během 5~15 sekund. Zátěž by měla fungovat během 5~10s, pokud ji po zapnutí otestujete při okolním světle nižším než 20LUX. Poté, co zátěž přestane fungovat, zátěž senzoru by neměla fungovat. (Snímač pracuje nepřetržitě, pokud přijímal nepřetržité signály induktoru, když zátěž pracuje). Pokud to znovu ucítíte, zátěž by měla fungovat. Za podmínek bez signálu induktoru je normální, že zátěž přestane fungovat během 5~15 sekund. |
 |
POZNÁMKY
Instalaci zvládne elektrikář nebo zkušený člověk.
Objekty neklidu nelze považovat za základní plochu instalace.
Před detekčním oknem nejsou žádné překážky ani neklidné objekty ovlivňující detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty, například: klimatizace, ústřední topení atd.
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.
Pokud existuje nějaký rozdíl mezi návodem a funkcí, kterou produkt má, upřednostněte produkt a omlouvám se, že vás nebudu informovat.
NĚJAKÝ PROBLÉM A ZPŮSOB ŘEŠENÍ
1. Zátěž nefunguje:
A. zkontrolujte výkon a zátěž.
b. Pokud je zátěž dobrá.
C. Pokud se rychlost kontrolky po indukci zrychlí. zkontrolujte, zda je přepínač v poloze „auto“, pokud se rychlost zrychlí.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
2. Citlivost je špatná:
A. Zkontrolujte, zda před detekčním oknem nebrání tomuto efektu příjmu signálů.
b. Zkontrolujte prosím okolní teplotu.
C. Zkontrolujte, zda je zdroj signálu v detekčním poli.
d. Zkontrolujte prosím výšku instalace.
E. Pokud je orientace pohybu správná.
3. Senzor nemůže automaticky vypnout zátěž:
A. Pokud je v detekčním poli nepřetržitý signál snímače.
b. Pokud je nastavení času nastaveno na nejdelší.
C. Pokud výkon odpovídá návodu.
d. Pokud se teplota v blízkosti snímače změní. (klimatizace, ústřední topení atd.)
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
