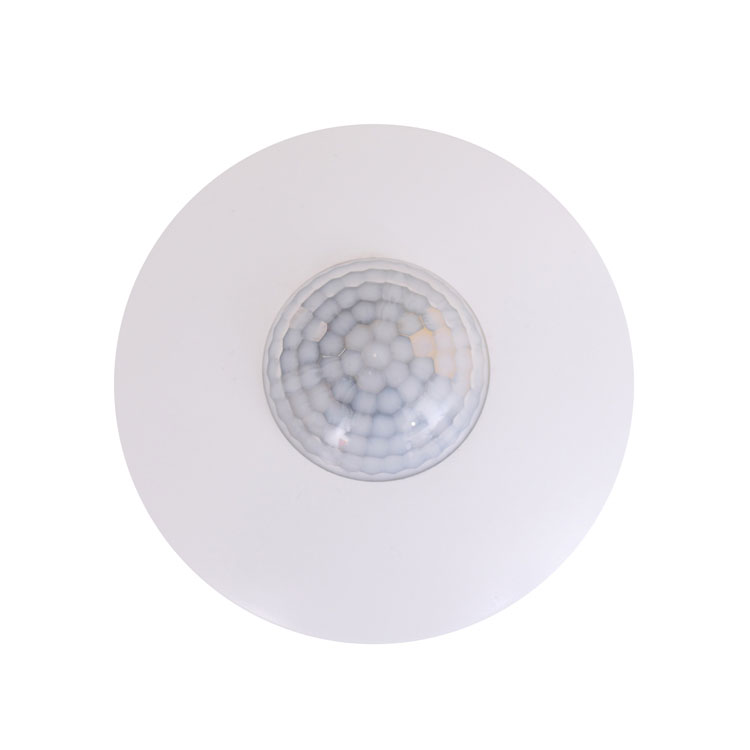

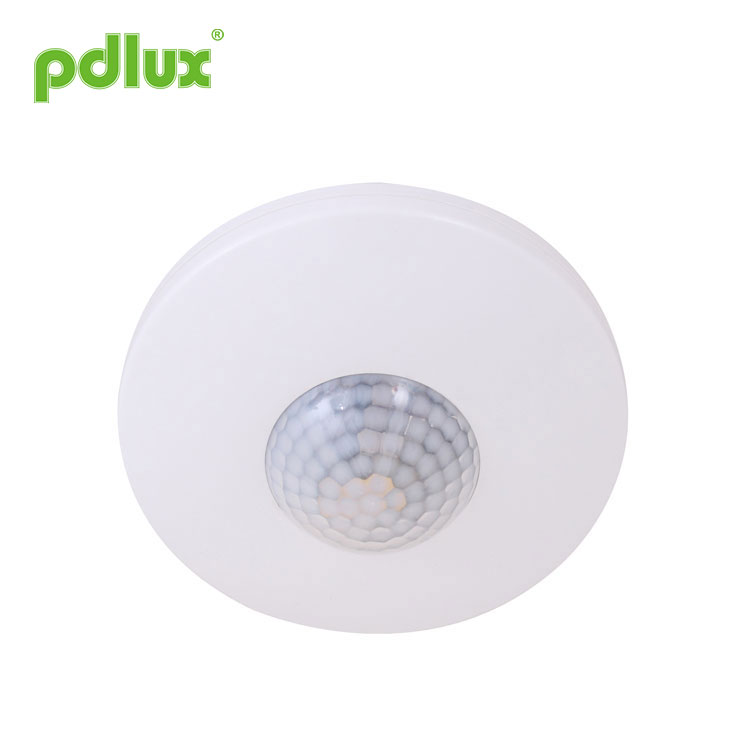

Snímač pro montáž na strop
Následuje úvod do stropního montážního senzoru, doufám, že vám pomůže lépe porozumět stropnímu montážnímu senzoru.
Modelka:PD-PIR150D
Odeslat dotaz
souhrn
Shromažďuje automatizaci, pohodlné bezpečné, úsporné a praktické funkce. Jeden detektor uvnitř tvoří široké detekční pole, využívá infračervenou energii od člověka jako zdroj řídicího signálu, může spustit zátěž okamžitě, když člověk vstoupí do detekčního pole. Dokáže automaticky identifikovat den a noc. Snadno se instaluje a používá se široce. Jedná se o dosud nejpokročilejší PIR senzor, který je tenký a digitální. Přijímá digitální inteligentní pyroelektrický infračervený senzor, aby byl výkon obvodu stabilnější, chybový provoz menší, citlivost vyšší, poruchovost nižší, spotřeba energie v pohotovostním režimu slabší a rozlišení signálů silnější.
Specifikace
|
Napájení: 220-240VAC, 50Hz Jmenovité zatížení: 800W Max.wolfram 150W Max. zářivka a LED Nastavení času: 8±2s~8±2min (nastavitelné) Ovládání světla: <10LUX~2000LUX (nastavitelné) Detekční úhel: 360o (stropní instalace) Rychlost snímání pohybu: 0,6~1,5m/s |
Detekční rozsah: 1-5 m (poloměry) (stropní instalace) (nastavitelný) 10m Max. (instalace na stěnu) (nastavitelné) Instalační výška: 2,5~3,5m (instalace na strop) 1,7~2,5m (instalace na zeď) Pracovní teplota: -10°C~+40°C IP20 |
Informace ze senzoru
Funkce
Automaticky identifikujte den a noc. Může upravit okolní světlo podle vašeho přání: když otočíte na SUN (max), bude fungovat ve dne i v noci. Když otočíte na MĚSÍC (min), bude fungovat pouze za méně než 10LUX okolností. Pokud jde o nastavení, podívejte se na způsob testování.
Detekční vzdálenost lze nastavit podle montážní polohy a detekčního pole.
Časové zpoždění se přidává průběžně: když přijme druhý indukční signál po prvním induktoru, vypočítá čas ještě jednou na zbytku prvního základního časového zpoždění. (Nastavit čas)
Nastavení časového zpoždění: lze jej nastavit podle vašeho přání. Minimum je 8±2s; maximum je 8±2min.

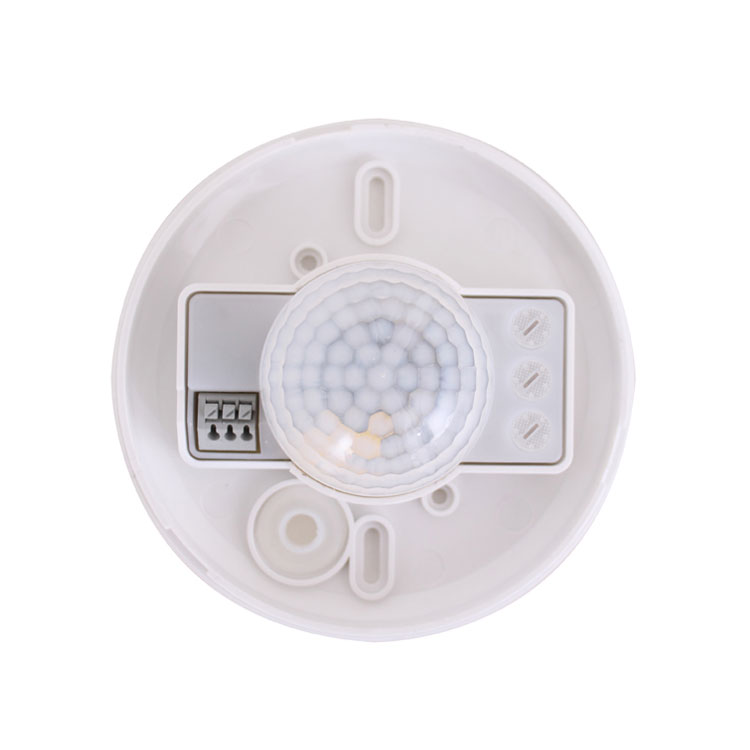

| (1)Nastavení detekčního rozsahu (citlivost) | |
|
Upravte rozsah detekce. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Při otočení na mini je to 1m a při otočení na max je to 5m. |
|
POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně! Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
|
|
| (2)Nastavení času | |
|
Upravte nastavení času zátěžové práce. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte. Nastavení času je asi 8±2min při otočení na maximum a nastavení času je asi 8±2s při otočení na min. |
|
POZNÁMKA:Když se světlo automaticky vypne, bude trvat 1 sekundu, než bude senzor připraven detekovat další pohyb, to znamená, že světlo se automaticky zapne pouze signál detekovaný o 1 sekundu později.
Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla. Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.
|
|
| (3) Nastavení ovládání světla | |
|
Upravte pracovní světlo. Otáčením po směru hodinových ručiček ji zvýšíte a otočením proti směru hodinových ručiček ji snížíte Při otočení na mini bude fungovat pouze pod ovládáním světla asi 10LUX, při otočení na maximum může fungovat jakékoli ovládání světla. |
Schéma zapojení vodičů
|
Návod k instalaci (1)Před instalací vypněte napájení; (2) Otočte horní kryt proti směru hodinových ručiček a sejměte jej, utáhněte šrouby upevňující spodní kryt; (3)Nainstalujte spodní kryt na zvolené místo pomocí šroubu (jako①); (4)Podle schématu připojovacího vodiče připojte napájecí vodič a napájecí vodič do sloupce spojovacího vedení v senzoru; (5) Horní kryt tlačítka na senzoru a otočte jej ve směru hodinových ručiček：(jako②）), instalace je dokončena. |
 |
Test
1. Otočte knoflíkem LUX ve směru hodinových ručiček na maximum (SUN). Otočte knoflíkem času proti směru hodinových ručiček na minimum. Otočte knoflíkem ve směru hodinových ručiček na maximum.
2. Napájení je připojeno, řízená zátěž začne pracovat a přestane fungovat o 8±2 sekundy později, když není detekován žádný nepřetržitý signál.
3. Jakmile je detekována, zátěž funguje a indikátor se rozsvítí a přestane fungovat o 8±2 sekund později, když není detekován žádný nepřetržitý signál. A pokud je signál detekován o 4 sekundy později, zátěž by měla začít fungovat a indikátor se rozsvítit a přestat fungovat 8± 2 sekundy později, když není detekován žádný nepřetržitý signál.
4. Otočte knoflík LUX proti směru hodinových ručiček na minimum. Pokud je testován za podmínek nad 10LUX, zátěž by neměla fungovat poté, co přestane fungovat indukční zátěž; ale pokud zakryjete detekční okénko neprůhlednými předměty (ručníkem atd.), zátěž funguje. Za podmínek bez indukčních signálů by zátěž měla přestat fungovat do 8±2 sekund.
Poznámka
Měl by být instalován elektrikářem nebo zkušeným odborníkem.
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které ovlivňují detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.
Nějaký problém a vyřešený způsob
Zátěž nefunguje:
A. Zkontrolujte, zda je připojení napájení a zátěže správné.
b. Zkontrolujte, zda je zátěž dobrá.
C. Zkontrolujte, zda lampa po detekci zrychlí svou rychlost.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním okénkem nenachází překážka pro příjem signálů.
b. Zkontrolujte, zda není okolní teplota příliš vysoká.
C. Zkontrolujte, zda se zdroj signálu nachází v polích detekce.
d. Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu.
E. Zkontrolujte, zda je orientace pohybu správná.
Senzor nemůže automaticky vypnout zátěž:
A. Zkontrolujte, zda jsou v polích detekce nepřetržité signály.
b. Zkontrolujte, zda je nastavení času nastaveno na nejdelší.
C. Zkontrolujte, zda napájení odpovídá návodu.
d. Zkontrolujte, zda se změna teploty zjevně blíží senzoru, jako je klimatizace nebo ústřední topení atd.
● Potvrďte prosím s profesionální instalací.
● Z bezpečnostních důvodů před instalací a demontáží vypněte napájení.
● Za ztráty způsobené nesprávným provozem výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při navrhování jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli jakýmkoli problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
