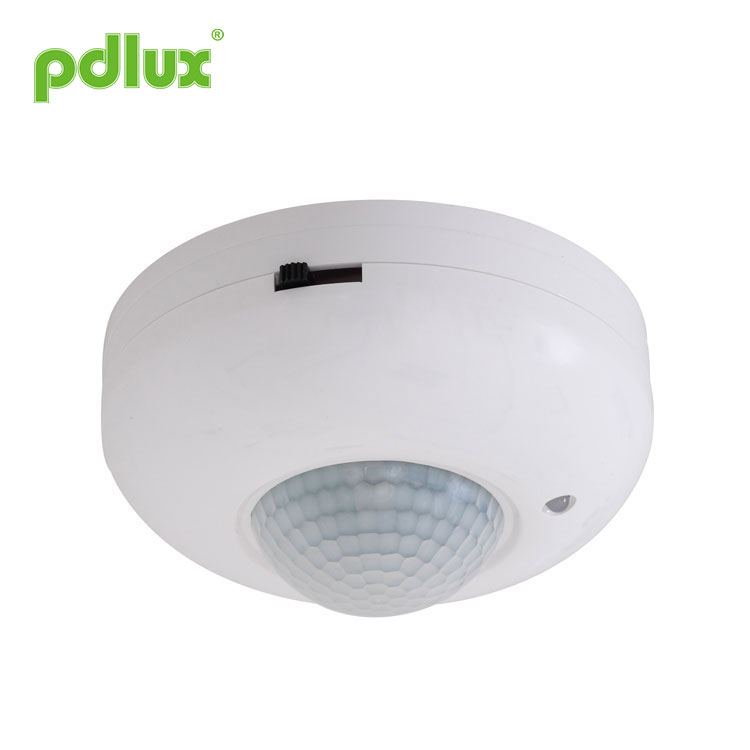

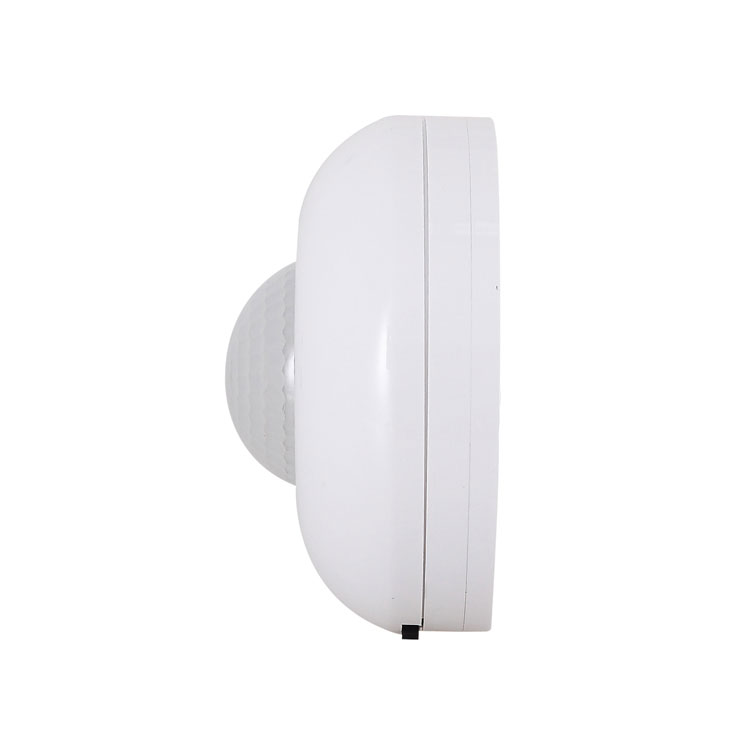

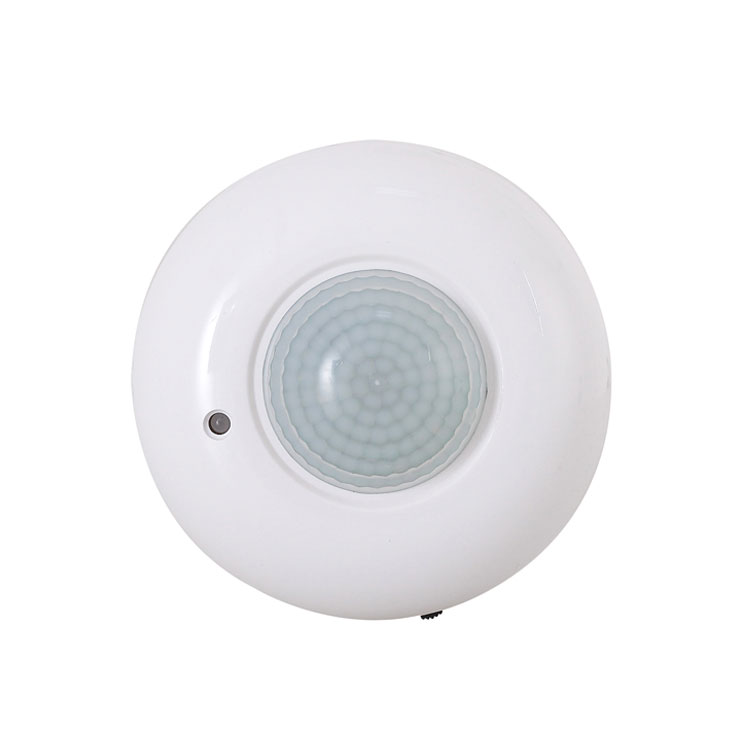

Infračervený pohybový senzor pro montáž na strop
Níže je uveden úvod k infračervenému snímači pohybu pro montáž na strop. Doufám, že vám pomůžu lépe porozumět infračervenému snímači pohybu pro montáž na strop.
Modelka:PD-PIR120-Z
Odeslat dotaz
Tento infračervený pohybový senzor pro montáž na strop je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Tento produkt používá jeden senzor s vysokým rozlišením, který je téměř dvakrát vyšší než citlivost jediného tradičního senzoru. K přesnému výpočtu informací o přepínači a přesné řídí relé, které má být zapnuto v nulovém bodě sinusovky, takže každá zátěž je zapnuta. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží.
Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky všechny kondenzátory s různou kapacitou. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.
Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.
Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.
Specifikace
|
Napájení: 220-240VAC 50Hz/60Hz 100-130VAC 50Hz/60Hz Všechna zatížení: 1200W Max. (220-240VAC) 800W Max. (100-130VAC) Nastavení času: Min: 5s Max: 6min±5s (nastavitelné) Ovládání světla: <10LUX (nastavitelné) |
Detekční rozsah: 6m Max （poloměr.) (22°C) Detekční úhel: 360° (pohled shora) Pracovní teplota: -10°C~+40°C Pracovní vlhkost: <93%RH Instalační výška: 2,5m~4,5m Rychlost detekce: 0,6 ~1,5 m/s |
Funkce
Dokáže automaticky identifikovat den a noc: Ovládání světla lze libovolně nastavit podle přání zákazníka, když funguje. Může pracovat ve dne i v noci, když otočíte přepínač do polohy "TEST". Může pracovat pouze při ovládání světla pod 10LUX, když jej otočíte do polohy „2“, „3“, „4“. Pokud jde o vzor nastavení, podívejte se na zkušební vzor.
Indikace napájení a detekce: Kontrolka svítí zeleně, když zapnete napájení, a červeně, když senzor přijímá indukční signály. Může tedy ukázat, zda je napájení a detekce normální.
Nastavení času je nastavitelné: nastavení času lze volně nastavit podle přání zákazníka. Otočte spínač ve směru hodinových ručiček. Poloha "1" (minimální čas) je asi 5 sekund. Poloha "2" je asi 30 sekund, poloha "3" je 2min±5s, poloha "4" je 6min±5s.
Informace ze senzoru
Instalace (viz následující obrázek)
Vypněte napájení.
Otočte spodní stojánek ve směru hodinových ručiček a sejměte jej. Napájecí kabel prochází otvorem uprostřed spodního stojanu.
Spodní stojan je upevněn ve zvolené poloze pomocí nafouknutého šroubu.
Zapojte napájení a zátěž do sloupce propojovacích vodičů snímače podle schématu zapojení.
Senzor zamířil na ústí spodního stojanu a otočil se proti směru hodinových ručiček.
Otočte přepínač do polohy "1".
Po zapnutí napájení je kontrolka červená a bliká po dobu 30 sekund, poté přejde do provozního stavu a kontrolka se změní na zelenou.
Když zátěž zhasne poprvé, dejte to smysl znovu po 5 sekundách, zátěž by měla fungovat a kontrolka svítí červeně. Zátěž by se měla zastavit do 5 sekund.
Otočte přepínač do polohy "2". Zátěž induktoru by neměla fungovat při okolním osvětlení větším než 10 luxů. Pokud zakryjete detekční okénko neprůhlednými předměty (ručník elc), zátěž by měla fungovat. Při stavu bez induktorových signálů by zátěž měla přestat fungovat během 25~35s.
|
Poznámka Instalaci zvládne elektrikář nebo zkušený člověk. Objekty neklidu nelze považovat za základní plochu instalace. Před detekčním oknem nejsou překážky ani neklidné objekty ovlivňující detekci. Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, například: klimatizace, ústřední topení atd. Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs. Pokud existuje nějaký rozdíl mezi návodem a funkcí, kterou produkt má, upřednostněte produkt a omlouvám se, že vás nebudu informovat. |
 |
Nějaký problém a vyřešený způsob
Zátěž nefunguje:
a: Zkontrolujte napájení a zátěž;
b: Pokud je zatížení dobré;
c: Pokud je kontrolka zelená;
d: Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážkou pro příjem signálů;
b: Zkontrolujte okolní teplotu;
c: Zkontrolujte, zda je zdroj signálu v detekčním poli;
d: Zkontrolujte výšku instalace;
e: Pokud je orientace pohybu správná.
Senzor nemůže automaticky vypnout zátěž:
a: Pokud jsou v polích detekce nepřetržité signály;
b: Pokud je nastavení času nastaveno na nejdelší;
c: Pokud výkon odpovídá pokynu;
d: Pokud se teplota vzduchu změní v blízkosti senzoru, například klimatizace nebo ústřední topení atd.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité problémy. Při navrhování jsme věnovali pozornost redundantním návrhům a přijali bezpečnost
kvóty, aby se předešlo problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
