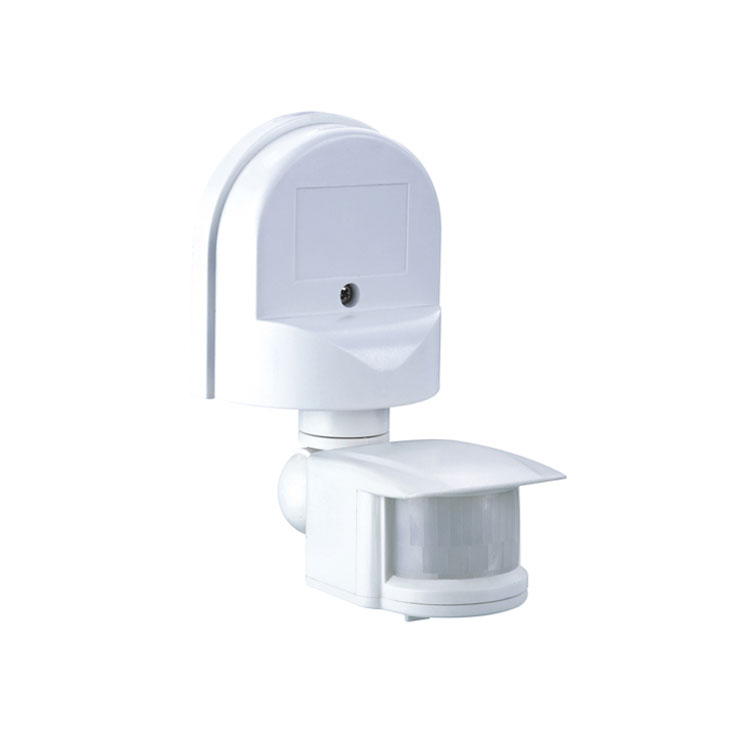

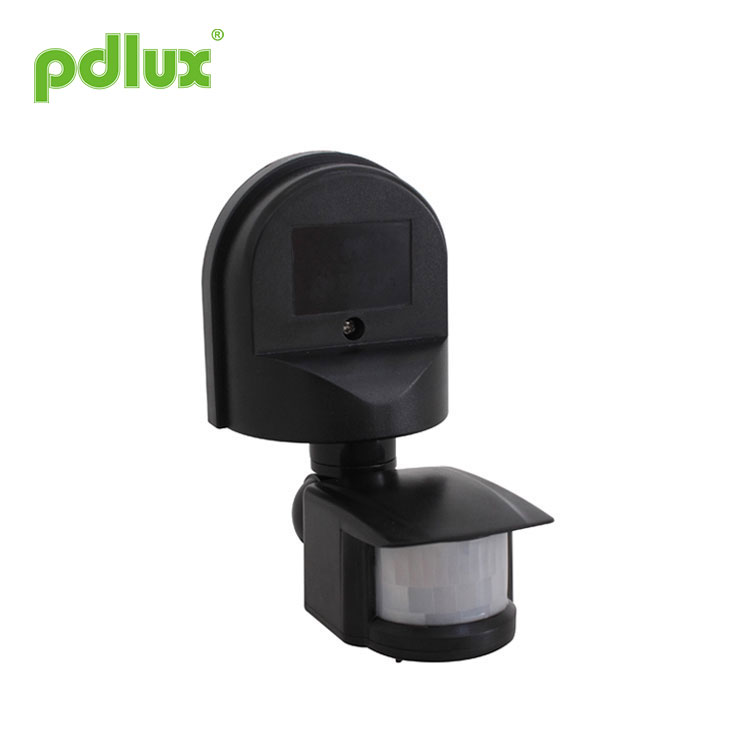

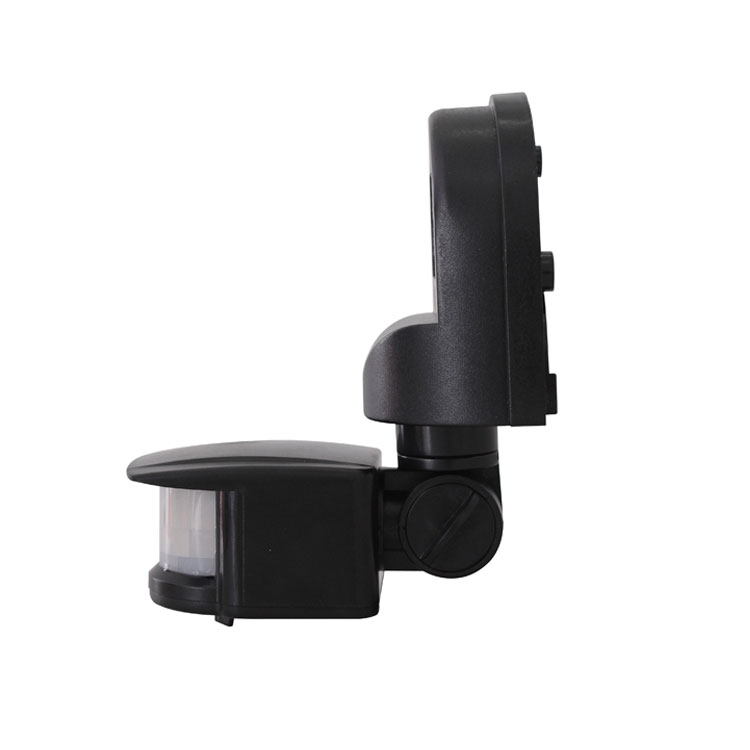

Spínač automatického detektoru pohybu osvětlení
Vítejte, abyste si od nás zakoupili spínač automatického detektoru pohybu osvětlení. Každá žádost od zákazníků je zodpovězena do 24 hodin.
Modelka:PD-PIR107-Z
Odeslat dotaz
Instrukce pro infračervený snímač pohybu PD-PIR107-Z
souhrn
Tento spínač automatického detektoru pohybu osvětlení je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Využívá MCU k přesnému výpočtu informací o spínači a přesně řídí zapnutí relé v nulovém bodě sinusové vlny, takže každá zátěž je zapnuto. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží. Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky všechny kondenzátory s různou kapacitou. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.
Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.
Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.
Specifikace
|
Napájení: 220-240V/AC 50Hz/60Hz 100-130V/AC 50Hz/60Hz Všechny zátěže: 1200W (220-240VAC) 800W (100-130VAC) Detekční dosah: 12m max. (22℃) (nastavitelné) Detekční úhel: 180° |
Pracovní teplota: -10℃-+40℃ Pracovní vlhkost: <93%RH Nastavení času: 10s-12min (nastavitelné) Ovládání světla: ＜10LUX-2000LUX (nastavitelné) Rychlost detekce pohybu: 0,6-1,5m/s Výška instalace: 1,8m-2,5m |
Funkce
Nastavení LUX:
LUX označuje osvětlenost prostředí. Nastavením nastavovacího knoflíku LUX si můžete vybrat, při jakém osvětlení chcete senzor dostat do indukce. Vyberte si zvyk, který vám vyhovuje.
Některé z možností v řešení 20LUX mají být osvětleny. Někteří volí jako indukční osvětlení ambientní osvětlení 50LUX a někteří volí indukční osvětlení kdykoli, pokud je nastavovací knoflík LUX nastaven na maximum.
Úprava času:
Knoflík pro nastavení času se používá k nastavení času poté, co senzor zaznamená světlo, a uživatel může rozumně zvolit dobu zpoždění po indukci.
Vlastnosti
Dokáže automaticky identifikovat den a noc a lze upravit ovládání světla při zahájení práce, takže automaticky funguje v noci a zastaví se ve dne.
Nastavení času lze upravit podle místa.
Nastavení času lze upravit podle místa.
Doba svícení se může přidat automaticky. Když se člověk pohybuje v detekčním poli pod osvětlením lampy, může znovu vypočítat čas a automaticky zpozdit dobu svícení poté, co pokaždé detekuje signál.
Informace ze senzoru
Instalace
|
1.Utáhněte šroub na krabici propojovacího vedení, sejměte víko krabice. 2.Podle obrázku připojení připojte napájení a zátěž se snímačem. 3. Upevněte snímač ve zvolené poloze podle následujícího obrázku. 4. Zakryjte víko a utáhněte šroub. |
 |
Test
1. Knoflík pro nastavení času (TIME): uživatel si může vybrat časové zpoždění podle svého přání, obvykle při instalaci a měření nastavením knoflíku času na minimum může být instalace jednoduchá a pohodlná.
Po instalaci můžete zvolit dobu svícení mezi 10 sekundami a 12 minutami. při nastavování času a potvrzování testovacího času otočte senzor směrem dolů, aby se před ním nenacházel pohybující se signál, který by nastavený čas činil nepřesným.
2. Knoflík pro nastavení světla (LUX): Pomocí tohoto ovladače mohou uživatelé vybrat určité okolní světlo (denní ~ světlo), které senzor automaticky indukuje. Obvykle 10ux je noční hodnota a 100LUX~2000LUX by měla být denní hodnota.
3. Takže při nastavování prvního času může uživatel opakovat nastavení knoflíku LUX podle přání, dokud to nebude vaše potřeba.
4. Knoflík pro nastavení citlivosti SENS (knoflík pro nastavení detekční vzdálenosti): nejdelší detekční vzdálenost produktu je 12 m, je to nejdelší vzdálenost, když je okolní teplota 22 °C. pokud je teplota příliš vysoká, detekční vzdálenost se zkrátí. Citlivost v zimě je velmi vysoká a v létě je nižší. Uživatel může nastavit knoflík SENS podle použití pokrytí tak, aby se senzorová lampa automaticky indukovala v potřebné vzdálenosti .
POZORNOST:Při použití tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste zabránili tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb větrem foukání listí a záclon, malá zvířata a nesprávný pohyb rušením elektrické sítě a elektrických zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
|
Pozornost:při testování ve dne nastavte knoflík LUX do polohy, jinak senzor neindukuje rozsvícení lampy! |
 |
1. Vyhněte se instalaci jednotky na chvějící se předmět, například strom atd., protože kývání povede k indukci senzoru; falešně a rozsvítit lampu.
2. Neinstalujte jednotku tam, kde je přímo vystaveno slunečnímu záření.
3. Neinstalujte jednotku tam, kde hodně prší. Protože citlivost na indukci se sníží tam, kde hodně prší.
4. Nenastavujte jednotku směrem k veřejné komunikaci, protože osoba pohybující se po veřejné komunikaci a plyn o vysoké teplotě také pravděpodobně vedou lampu.
5. Citlivost jednotky je velmi vysoká na pohyb lidského těla do šířky, ale je velmi nízká na pohyb zepředu.
Při instalaci byste tedy měli zvolit polohu, ve které se pohybující objekt může pohybovat po šířce se senzorem, aby senzor fungoval spolehlivě.
Nějaký problém a vyřešený způsob
1, Zátěž nefunguje:
a: Zkontrolujte, zda je správné zapojení napájení a zátěže;
b: Zkontrolujte, zda je zatížení dobré;
c: Zkontrolujte, zda sada pracovních světel odpovídá ovládání světla.
2、Citlivost je špatná:
a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálu;
b: Zkontrolujte, zda není okolní teplota příliš vysoká;
c: Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli;
d: Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu;
e: Zkontrolujte, zda je orientace pohybu správná.
3、Snímač nemůže automaticky vypnout zátěž:
a: Zkontrolujte, zda je v detekčním poli nepřetržitý signál;
b: Zkontrolujte, zda je nastavení času nejdelší;
c: Zkontrolujte, zda napájení odpovídá pokynům;
d: Zkontrolujte, zda se teplota v blízkosti senzoru zjevně nemění, jako je klimatizace nebo ústřední topení atd.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují jakékoli změny a úpravy výrobce bez upozornění!
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
