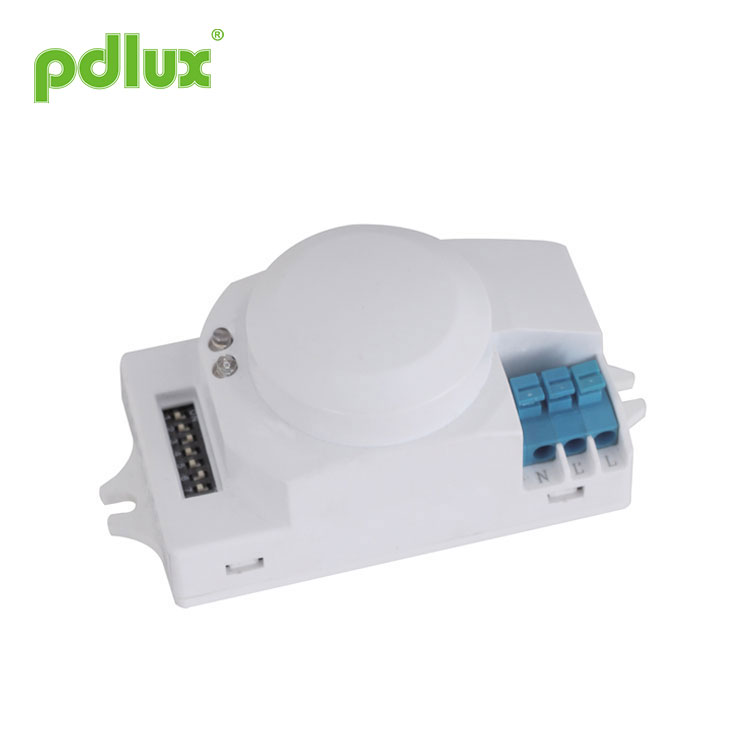

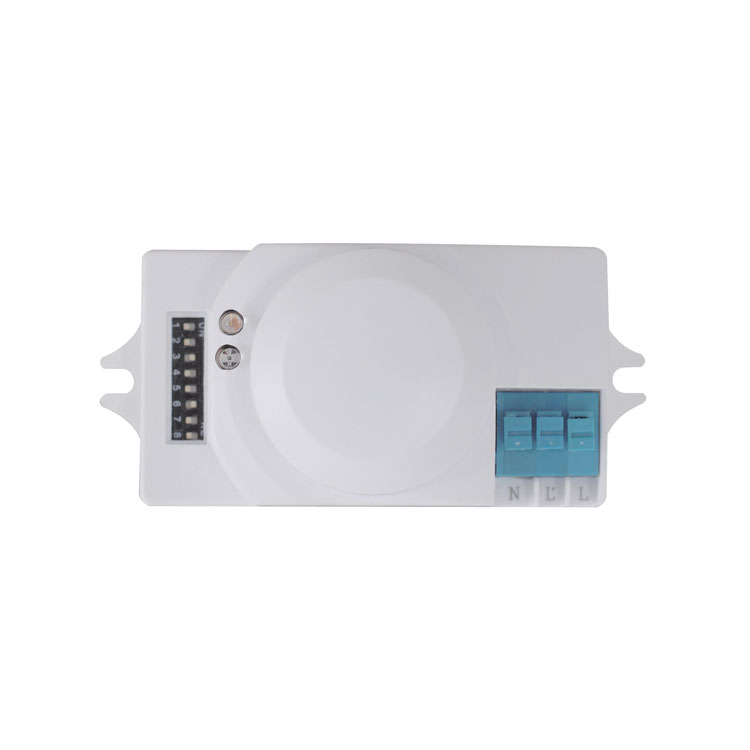

Spínač světla 360° mikrovlnného senzoru
Spínač světla 360stupňového mikrovlnného senzoru lze nainstalovat dovnitř produktu, který je vyroben ze skla a plastu, protože tyto materiály mají na mikrovlny malý vliv. Připojte produkt, jak je znázorněno níže; můžete změnit běžné světlo na automatické světlo.
Modelka:PD-MV1006
Odeslat dotaz
Spínač světla 360° mikrovlnného senzoru
SPECIFIKACE
|
Napájení: 100-130V/AC 220-240V/AC Frekvence napájení: 50/60Hz Vysílací výkon: <0,2mW Jmenovité zatížení: 1200W/5A,Max,wolfram(cosφ=1)(220-240V/AC) 300W/2,5A,Max,fluorescenční (cosφ=0,5)(220-240V/AC) 600W/5A,Max,wolfram(cosφ=1)(100-130V/AC) 150W/2,5A,Max,fluorescenční (cosφ=0,5)(100-130V/AC) |
HF systém: 5,8 GHz CW elektrická vlna, pásmo ISM Detekční úhel: 360° Detekční rozsah: 2m/5m/10m (poloměry) (nastavitelný) Nastavení času: 15min±2min/30min±3min (nastavitelné) 12s±3s/3min±1min/ Ovládání světla: 10LUX/100LUX/500LUX/2000LUX (nastavitelné) Montáž na místo: uvnitř, montáž na strop Pracovní teplota: -15°C~+70°C Příkon: cca 0,5W |
|
POZNÁMKA:vysokofrekvenční výstup tohoto senzoru je <0,2mW- tedy jen jeden 5000 vysílacího výkonu mobilního telefonu nebo výkonu mikrovlnné trouby. |
 |
VYUŽITÍ POLE A ÚVOD
PD-MV1006 je snímač pohybujících se objektů, který dokáže detekovat rozsah 360° a jeho pracovní frekvence je 5,8G. Výhodou tohoto produktu je stabilní pracovní stav (stabilní pracovní teplota: -15°C~+70°C), PD- MV1006 využívá mikrovlnný senzor (vysokofrekvenční výstup <0,2 mW), takže je bezpečný a funguje lépe než infračervený senzor.
Může být instalován uvnitř výrobku, který je vyroben ze skla a plastu, protože tyto materiály mají malý vliv na mikrovlnnou troubu. Připojte produkt, jak je znázorněno níže; můžete změnit běžné světlo na automatické světlo.
Tento produkt lze využít ve více oblastech než výše uvedené příklady.
Můžete také nainstalovat PD-MV1006 do stropu přímo pro ovládání uličky. Žádný problém.
Tento produkt na vás bude věrně čekat. Automaticky se rozsvítí, když projdete kolem, a automaticky se vypne, když odejdete. Dobu zpoždění zavírání můžete nastavit tak, aby vyhovovala vašim potřebám. Můžete například nastavit posuvný ovladač TIME, abyste zvolili dobu zpoždění 12s~30min, když si myslíte, že se vrátíte za 30 minut. Posuvný ovladač TIME je následující (po úpravě testovacího času se držte mimo detekční zónu, jinak bude detekční čas nepřesný, když produkt znovu detekuje pohybující se objekt).
NASTAVENÍ PARAMETRŮ
Zobrazeno jako níže uvedená tabulka: Nastavením S1, S2 pro nastavení rozsahu detekce produktů, nastavením S3, S4, S5 pro nastavení doby zpoždění produktů, nastavením S6, S7, S8 pro nastavení ovládání světla produktů .
Nastavení detekčního rozsahu (citlivost)
Detekční rozsah je termín používaný k popisu poloměrů víceméně kruhové detekční zóny vytvořené na zemi po namontování senzorového světla ve výšce 2,5 m, vytáhněte spínač do polohy ON jako "1", vytáhněte spínač do polohy OFF pozici jako "0", umístění spínače a rozsah detekce odpovídající tabulky je následující:
POZNÁMKA:výše uvedená detekční vzdálenost je dosažena v případě osoby, která je mezi 1,6 m~1,7 m vysoká se střední postavou a pohybuje se rychlostí 1,0~1,5 m/s. pokud se postava, postava a rychlost pohybu osoby změní, změní se také detekční vzdálenost.
POZORNOST:
Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.
Řešení, jak zabránit pulznímu rušení napájecí sítě, produkty:
Vzhledem k rozdílu mezi regionálními rušivými silovými sítěmi je puls rušení nejistý, takže se uživateli nedoporučuje nastavovat citlivost na maximum při použití.
Návrh: Nainstalujte a nastavte citlivost v příslušné vzdálenosti pomocí, nenastavujte maximální citlivost, abyste předešli nesprávné funkci.
Nastavení času
Světlo lze nastavit tak, aby svítilo na libovolnou dobu mezi přibližně 12 sekundami a maximálně 30 minutami. Jakýkoli pohyb detekovaný před uplynutím této doby znovu spustí časovač. Pro nastavení detekční zóny a pro provedení testu chůze se doporučuje vybrat nejkratší dobu.
Vytáhněte přepínač do polohy ON jako "1", vytáhněte přepínač do polohy OFF jako "0", umístění přepínače a rozsah detekce odpovídající tabulky.
je následující:
POZNÁMKA:po zhasnutí světla trvá cca. 1 sekundu, než bude moci znovu začít detekovat pohyb. Světlo se rozsvítí pouze v reakci na pohyb po uplynutí této doby.
Nastavení ovládání světla
Zvolený práh světelné odezvy může být nekonečně od cca. 10-2000lux, vytáhněte přepínač do polohy ON jako "1", vytáhněte přepínač do polohy OFF jako "0", umístění přepínače a rozsah detekce odpovídající tabulky je následující:
1. Instalace do houpacího předmětu povede k nesprávné funkci.
2. Třesoucí se závěs, který je foukán větrem, povede k nesprávné funkci, vyberte prosím vhodné místo instalace.
3. Instalace v místě, kde je rušný provoz, povede k chybné obsluze.
4. Pokud se v blízkosti objeví jiskry vytvářené některým zařízením, povede to k nesprávné funkci.
ŘEŠENÍ PROBLÉMŮ
| Chyba | Příčina selhání | Řešení |
| Zátěž nebude fungovat |
špatně zvolené nastavení ovládání světla |
Upravte nastavení |
|
zátěž vadná |
Změňte zatížení |
|
|
síťový vypínač VYP |
Zapnout |
|
|
Zátěž funguje vždy |
nepřetržitý pohyb v detekční zóně |
zkontrolujte nastavení zóny |
|
Náklad pracuje bez jakéhokoli identifikovatelného pohybu |
snímač není namontován, aby spolehlivě detekoval pohyb |
bezpečně namontujte kryt |
|
došlo k pohybu, ale senzor jej neidentifikoval (pohyb za stěnou, pohyb malého předmětu v bezprostřední blízkosti lampy atd.) |
Zkontrolujte nastavení zóny |
|
|
Zátěž nebude fungovat i přes pohyb |
rychlé pohyby jsou potlačeny, aby se minimalizovaly poruchy nebo je detekční zóna, kterou jste nastavili, příliš malá |
Zkontrolujte nastavení zóny |
1. Instalace do houpacího předmětu povede k nesprávné funkci.
2. Třesoucí se závěs, který je foukán větrem, povede k nesprávné funkci, vyberte prosím vhodné místo instalace.
3. Instalace v místě, kde je rušný provoz, povede k chybné obsluze.
4. Pokud se v blízkosti objeví jiskry vytvářené některým zařízením, povede to k nesprávné funkci.
Detekční vzdálenost se může násobit pro odraz na mikrovlnném elektromagnetickém poli od kovových nebo skleněných materiálů.
Snižte tedy citlivost, abyste dosáhli vhodné detekční vzdálenosti. Nikdy neotáčejte knoflík SENS na maximální hodnotu, aby nedošlo k detekci chyby. Také okolní prostředí povede k chybové akci, např. projíždějící automobily nebo bloudící předměty způsobené větrem. Produkty by měly být instalovány více než 4 metry jeden od druhého, jinak rušení mezi nimi způsobí chybovou akci.
Slouží především k nastavení doby zpoždění od okamžiku detekce signálu a automatického rozsvícení světla do automatického vypnutí světla.
Dobu zpoždění můžete definovat podle své praktické potřeby. Ale raději snižte dobu zpoždění kvůli úspoře energie, protože mikrovlnný senzor má funkci kontinuálního snímání, to znamená, že jakýkoli pohyb detekovaný před uplynutím doby zpoždění znovu spustí časovač a světlo bude svítit pouze pokud je v dosahu detekce člověk.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně všechny elektronické součástky mají určitou pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
