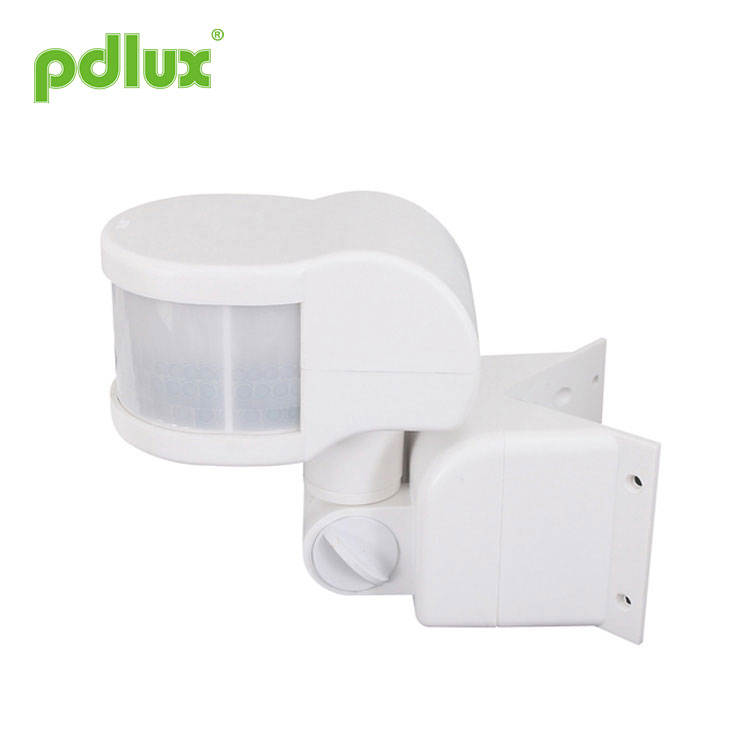

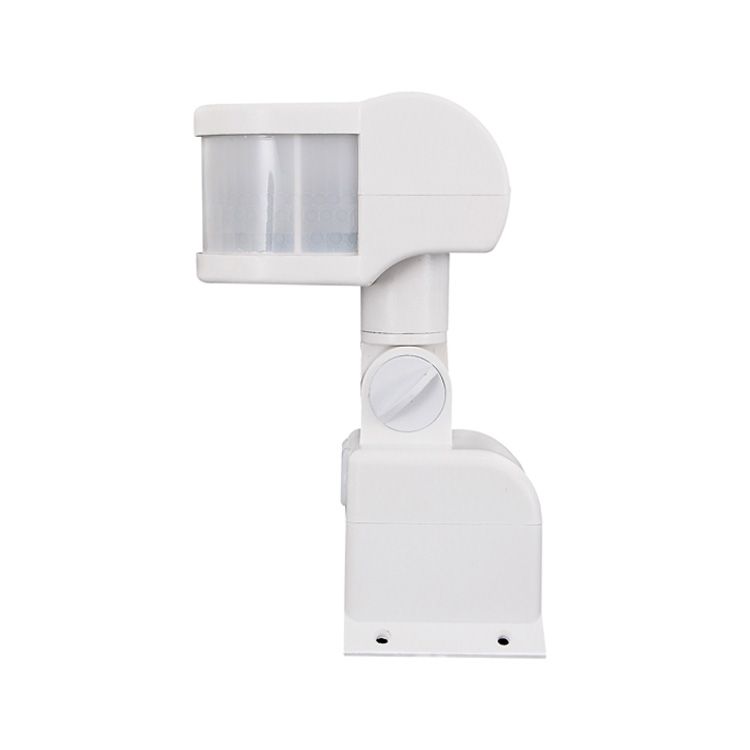

270° infračervený pohybový senzor
Jako profesionální výrobce bychom vám rádi poskytli 270stupňový infračervený snímač pohybu. A my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR127
Odeslat dotaz
270° infračervený pohybový senzor
SOUHRN
Tento produkt je nový energeticky úsporný spínač osvětlení, který využívá dva vysoce citlivé detektory, integrovaný obvod a technologii SMT. shromažďuje funkce automatizace, pohodlí, bezpečnosti, úspory energie atd. Široká detekce se skládá z pravého a levého pole služeb, které využívá lidské infračervené paprsky jako zdroj řízení signálu ke spuštění zátěže, když člověk vstoupí do detekčního pole. Senzory dokážou automaticky identifikovat den a noc. Je široce používán a snadno se instaluje s funkcí power show a detekční show.
SPECIFIKACE
INFORMACE SENZORU
FUNKCE
Detekční rozsah lze upravit: Detekční rozsah je blízko, pokud stisknete spínač, jinak je daleko;
Dokáže automaticky identifikovat den a noc: Pracovní okolní světlo PD-PIR127 lze libovolně nastavit, když jej otočíte na sluneční svit (největší), může pracovat ve dne iv noci, zatímco může pracovat pouze za podmínek nižších než 3LUX, pokud otočíte jej na měsíc (nejmenší). O úpravě se prosím podívejte na způsob testování.
Indikace napájení a detekce: Kontrolka blikne jednou každé 4 sekundy po zapnutí napájení, může blikat 2krát každou 1 sekundu po přijetí indukčních signálů. Takže může ukázat, zda je detektor a napájení normální;
Nastavení času se přidává průběžně: Když přijme druhý indukční signál po prvním, měl by vypočítat čas ještě jednou na zbytku prvního nastavení času;
Úprava nastavení času: Nastavení pracovní doby lze upravit podle přání zákazníka, minimální čas je 8sec±3sec,maximální je 7min±2min;
Uzamykací funkce: během práce bude čidlo po vypnutí napájení 2 sekundy a poté zapnuto svítit. A vypněte napájení na 4 sekundy a poté jej zapněte, senzor obnoví automatizaci.
INSTALACE (JAKO DIAGRAM 1)
Δ Vypněte napájení;
Δ Utáhněte šroub na víku základny, zatáhněte za otvor pro kabel, připojte napájecí a napájecí kabel do víka základny;
Δ Upevněte víko základny pomocí dilatačního šroubu ve zvolené montážní poloze;
Δ Připojte napájecí a zátěžový vodič do sloupce propojovacího vedení ve snímači podle indikačního schématu;
Δ Upevněte snímač na víko základny, utáhněte šroub a poté jej můžete otestovat elektrikou;
POZNÁMKA
Může jej nainstalovat elektrikář nebo zkušený člověk;
Objekty neklidu nelze považovat za základní plochu instalace;
Před detekčním oknem nejsou žádné překážky nebo neklidné objekty ovlivňující detekci;
Vyhněte se instalaci v blízkosti zón se změnou teploty, například: Klimatizace, ústřední topení atd.;
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.
NĚKTERÉ PROBLÉMY A ZPŮSOBY ŘEŠENÍ
1. Zatížení nefunguje:
A. Zkontrolujte výkon a zátěž;
b. Pokud kontrolka blikne jednou za 4 sekundy;
C. Pokud je zatížení dobré;
d. Pokud kontrolka po detekci začne rychle blikat;
E. Zkontrolujte, zda vámi nastavené pracovní osvětlení odpovídá okolnímu světlu.
2. Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním oknem nenachází nějaká překážka, která způsobuje příjem signálů;
b. Zkontrolujte prosím okolní teplotu;
C. Zkontrolujte, zda je zdroj signálu v polích detekce;
d. Zkontrolujte prosím výšku instalace;
E. Pokud je orientace pohybu správná.
3. Senzor nemůže automaticky vypnout zátěž:
A. Pokud je v detekčním poli nepřetržitý signál;
b. Pokud je nastavení času nastaveno na nejdelší;
C. Pokud výkon odpovídá požadovanému návodu;
d. Pokud se teplota v blízkosti senzoru změní (klimatizace, ústřední topení atd.);
E. Zkontrolujte, zda je v zamykacích podmínkách.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
Instrukce pro infračervený senzor PD-PIR127
SOUHRN
Tento produkt je nový energeticky úsporný spínač osvětlení, který využívá dva vysoce citlivé detektory, integrovaný obvod a technologii SMT. shromažďuje funkce automatizace, pohodlí, bezpečnosti, úspory energie atd. Široká detekce se skládá z pravého a levého pole služeb, které využívá lidské infračervené paprsky jako zdroj řízení signálu ke spuštění zátěže, když člověk vstoupí do detekčního pole. Senzory dokážou automaticky identifikovat den a noc. Je široce používán a snadno se instaluje s funkcí power show a detekční show.
SPECIFIKACE
|
Napájení: 100-130V/AC 220-240V/AC Frekvence napájení: 50/60Hz Jmenovité zatížení: 1200W Max.wolfram (220-240V/AC) 300W Max. zářivka (220-240V/AC) 800W Max. wolfram (100-130V/AC) 200W Max. zářivka (100-130V/AC) Detekční rozsah: Max. 11 m (24℃) Detekční úhel: 270° |
Nastavení času: min:8sec±3sec Max: 7 min ± 2 min (nastavitelné) Ovládání světla:<3LUX~sluneční světlo (nastavitelné) Instalační výška: 1,8m~2,5m Spotřeba energie: 0,45 W (pracovní) 0,1 W (statický) Rychlost pohybu detekce:0,6~1,5m/s Pracovní teplota:-10~+40℃ Relativní vlhkost: <93%RH |
INFORMACE SENZORU
FUNKCE
Detekční rozsah lze upravit: Detekční rozsah je blízko, pokud stisknete spínač, jinak je daleko;
Dokáže automaticky identifikovat den a noc: Pracovní okolní světlo PD-PIR127 lze libovolně nastavit, když jej otočíte na sluneční svit (největší), může pracovat ve dne iv noci, zatímco může pracovat pouze za podmínek nižších než 3LUX, pokud otočíte jej na měsíc (nejmenší). O úpravě se prosím podívejte na způsob testování.
Indikace napájení a detekce: Kontrolka blikne jednou každé 4 sekundy po zapnutí napájení, může blikat 2krát každou 1 sekundu po přijetí indukčních signálů. Takže může ukázat, zda je detektor a napájení normální;
Nastavení času se přidává průběžně: Když přijme druhý indukční signál po prvním, měl by vypočítat čas ještě jednou na zbytku prvního nastavení času;
Úprava nastavení času: Nastavení pracovní doby lze upravit podle přání zákazníka, minimální čas je 8sec±3sec,maximální je 7min±2min;
Uzamykací funkce: během práce bude čidlo po vypnutí napájení 2 sekundy a poté zapnuto svítit. A vypněte napájení na 4 sekundy a poté jej zapněte, senzor obnoví automatizaci.
INSTALACE (JAKO DIAGRAM 1)
Δ Vypněte napájení;
Δ Utáhněte šroub na víku základny, zatáhněte za otvor pro kabel, připojte napájecí a napájecí kabel do víka základny;
Δ Upevněte víko základny pomocí dilatačního šroubu ve zvolené montážní poloze;
Δ Připojte napájecí a zátěžový vodič do sloupce propojovacího vedení ve snímači podle indikačního schématu;
Δ Upevněte snímač na víko základny, utáhněte šroub a poté jej můžete otestovat elektrikou;
|
TEST ●Otočte knoflíkem ovládání světla na maximum proti směru hodinových ručiček (LUX); otočte knoflík času na minimum ve směru hodinových ručiček. ●Zapněte napájení, řízená zátěž by neměla fungovat a kontrolka blikne 1krát každé 4 sekundy; zátěž bude fungovat během 5~10 sekund a kontrolka blikne 2krát každou 1 sekundu. Pokud existují žádné indukční signály, zátěž by měla přestat fungovat během 5 ~ 30 sekund, kontrolka by měla znovu blikat 1krát každé 4 sekundy; ●Po odpojení prvního dejte smysl znovu po 5-10 sekundách, zátěž by měla fungovat a kontrolka bliknout 2krát každou 1 sekundu, zátěž přestane fungovat během 5-15 sekund; ●Otočte knoflík LUX na minimum proti směru hodinových ručiček. Pokud jej otestujete v okolním světle více než 3LUX, zátěž senzoru by neměla fungovat poté, co zátěž přestala fungovat; pokud zakryjete okénko detektoru neprůhledným předměty (ručník atd.), zátěž by měla fungovat. Pokud nejsou žádné indukční signály, je normální, že zátěž přestane fungovat během 5-15 sekund. ●Pozor: druhá indukce musí proběhnout o 5 sekund později po první indukci a zátěž přestane fungovat, ale když zátěž nepřestane fungovat, nemusí existovat interval pro neustálé snímání. |
 |
POZNÁMKA
Může jej nainstalovat elektrikář nebo zkušený člověk;
Objekty neklidu nelze považovat za základní plochu instalace;
Před detekčním oknem nejsou žádné překážky nebo neklidné objekty ovlivňující detekci;
Vyhněte se instalaci v blízkosti zón se změnou teploty, například: Klimatizace, ústřední topení atd.;
Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs.
NĚKTERÉ PROBLÉMY A ZPŮSOBY ŘEŠENÍ
1. Zatížení nefunguje:
A. Zkontrolujte výkon a zátěž;
b. Pokud kontrolka blikne jednou za 4 sekundy;
C. Pokud je zatížení dobré;
d. Pokud kontrolka po detekci začne rychle blikat;
E. Zkontrolujte, zda vámi nastavené pracovní osvětlení odpovídá okolnímu světlu.
2. Citlivost je špatná:
A. Zkontrolujte, zda se před detekčním oknem nenachází nějaká překážka, která způsobuje příjem signálů;
b. Zkontrolujte prosím okolní teplotu;
C. Zkontrolujte, zda je zdroj signálu v polích detekce;
d. Zkontrolujte prosím výšku instalace;
E. Pokud je orientace pohybu správná.
3. Senzor nemůže automaticky vypnout zátěž:
A. Pokud je v detekčním poli nepřetržitý signál;
b. Pokud je nastavení času nastaveno na nejdelší;
C. Pokud výkon odpovídá požadovanému návodu;
d. Pokud se teplota v blízkosti senzoru změní (klimatizace, ústřední topení atd.);
E. Zkontrolujte, zda je v zamykacích podmínkách.
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
