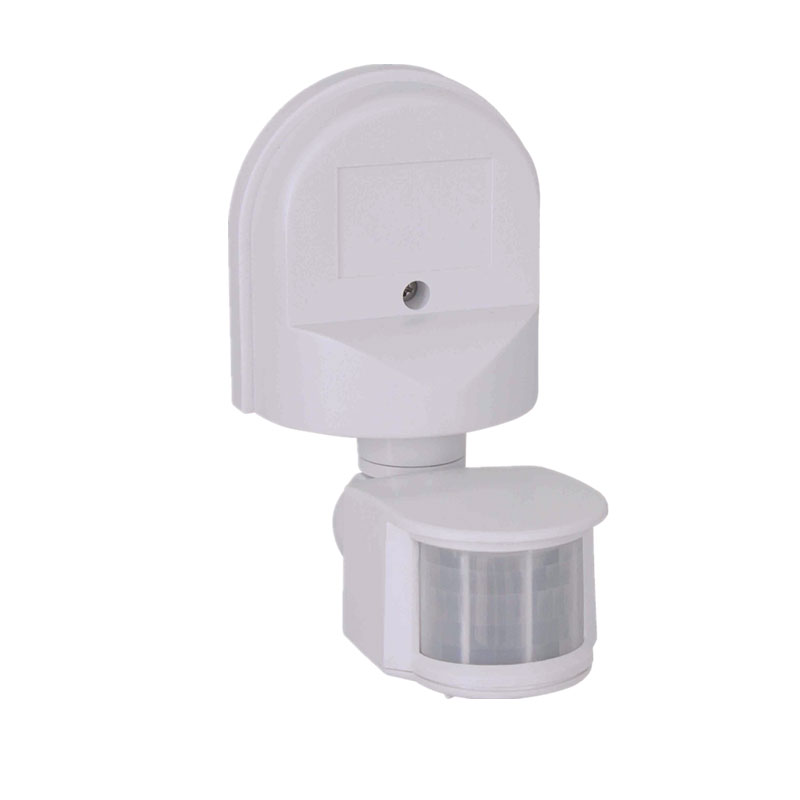

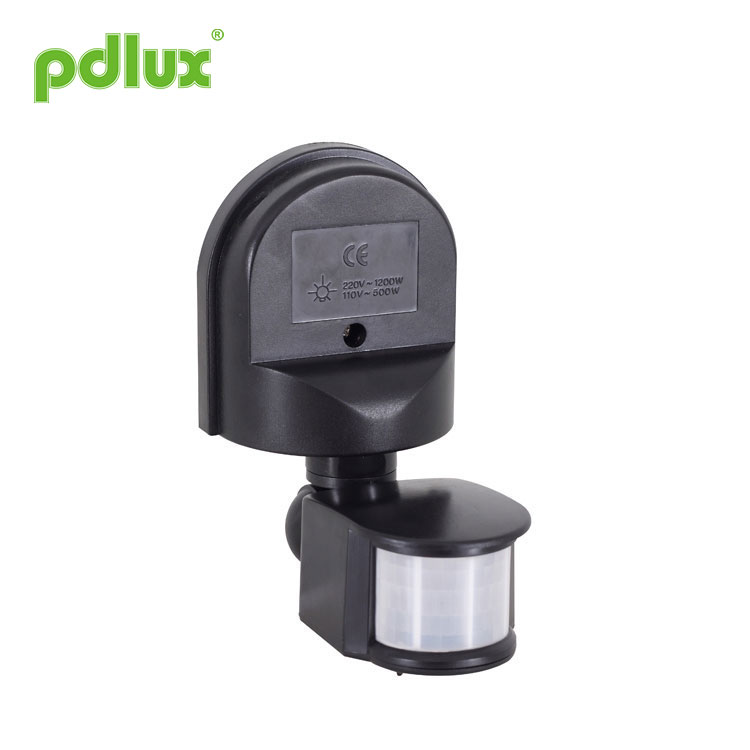

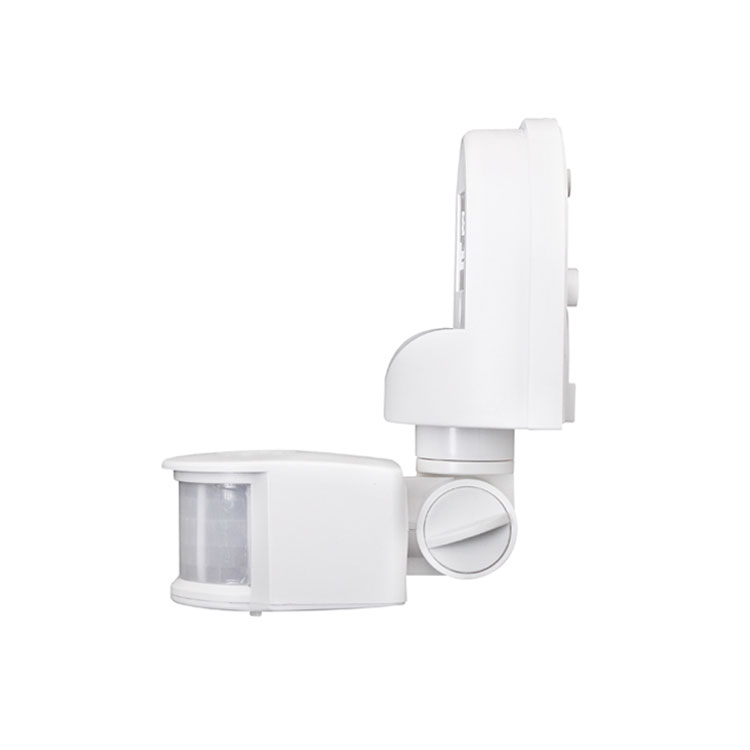

Spínač detektoru pohybového senzoru 180 stupňů

Jako profesionální výrobce 180stupňového spínače detektoru pohybu si můžete být jisti, že si koupíte 180stupňový spínač detektoru pohybu v naší továrně a my vám nabídneme nejlepší poprodejní servis a včasné dodání.

Modelka:PD-PIR132-Z

Odeslat dotaz

Instrukce pro infračervený senzor PD-PIR132-Z

souhrn
Tento 180stupňový spínač detektoru pohybu je pokročilý digitálně řízený infračervený pyroelektrický inteligentní senzorový produkt. Používá MCU k přesnému výpočtu informací o spínači a přesně řídí zapnutí relé v nulovém bodě sinusové vlny, takže zátěž je zapnutá. V nulovém bodě sinusové vlny se zabrání problémům s náběhovým proudem způsobeným konvenčním řídicím režimem, když je zapnuto vysoké napětí sinusové vlny, zejména relé poškození velkého proudu generované velkokapacitním kondenzátorem při nárazu vysokého napětí. napětí pod zátěží. Vzhledem k diverzifikaci současné elektrické zátěže mají zejména LED svítidla, energeticky úsporná svítidla a zářivky všechny kondenzátory s různou kapacitou. To je pro relé katastrofa. Někdy může 50W LED lampa generovat rázové proudy 80 až 120A. Obyčejné relé 10A vydrží pouze 3násobek zapínacího proudu a je pravděpodobné, že relé bude během několika dnů nebo několikrát přerušeno. To je důvod, proč má konvenční snímač na trhu krátkou životnost a malý zatěžovací proud.

Aby se tento problém vyřešil, tento produkt používá pokročilý výpočet digitální přesnosti pro zapnutí zátěže, když je sinusová vlna na nulovém potenciálu, čímž řeší problém s nárazovým proudem zátěže, výrazně zvyšuje nosnost a prodlužuje životnost produktu. Nejnovější kontrolní metoda senzorové technologie hromadné výroby může snadno ovládat jakoukoli zátěž. Jedná se o produkt střední a vyšší třídy. Přestože jsou náklady ve srovnání s konvenční verzí vyšší, spolehlivost a životnost produktu se výrazně zvyšuje. Tento produkt se rovná výběru klidu a bezpečnosti.

Tento produkt má verzi spínaného zdroje a verzi s kondenzátorem. Verze spínaného zdroje má pracovní napětí až 100V-277V a spotřebu v pohotovostním režimu <0,5W. V principu může mít kapacitní sestupná verze pouze jedno napětí a spotřeba energie v pohotovostním režimu je >0,7W. Měli byste to zvážit při výběru produktu.

Specifikace

Napájení: 220-240VAC 50Hz/60Hz
100-130VAC 50Hz/60Hz
Všechna zatížení: 1200W Max. (220-240VAC)
800W Max. (100-130VAC)
Detekční dosah: 12m Max. (22℃) (nastavitelné)
Detekční úhel: 180°

Pracovní teplota: -10℃-+40℃
Pracovní vlhkost: <93%RH
Nastavení času: 10s-12min (nastavitelné)
Ovládání světla: ＜10LUX-2000LUX (nastavitelné)
Rychlost detekce pohybu: 0,6-1,5m/s
Výška instalace: 1,8m-2,5m

Funkce
Nastavení LUX:
LUX označuje osvětlenost prostředí. Nastavením nastavovacího knoflíku LUX si můžete vybrat, při jakém osvětlení chcete senzor dostat do indukce. Vyberte si zvyk, který vám vyhovuje.
Některé z možností v řešení 20LUX mají být osvětleny. Někteří volí jako indukční osvětlení ambientní osvětlení 50LUX a někteří volí indukční osvětlení kdykoli, pokud je nastavovací knoflík LUX nastaven na maximum.

Úprava času:
Knoflík pro nastavení času se používá k nastavení času poté, co senzor zaznamená světlo, a uživatel může rozumně zvolit dobu zpoždění po indukci.

Nastavení senzoru:
Rozsah detekce lze upravit podle místního místa.

Doba svícení může být přidána automaticky. Když se člověk pohybuje v detekčním poli, když lampa svítí, může znovu vypočítat čas a automaticky zpozdit dobu svícení poté, co senzor znovu detekuje signály.
Zpestření montáže: osadíme připojovací krabici, připojovací hrdlo, 1/2" spirálovou připojovací ruku.

Informace ze senzoru

Úkon

1) Citlivost: otáčením knoflíku „1“ ve směru hodinových ručiček zvýšíte jeho citlivost a otočením proti směru hodinových ručiček snížíte jeho citlivost.
2) Otáčejte knoflíkem „2“ ve směru hodinových ručiček pro zvýšení a otočte proti směru hodinových ručiček pro snížení.
3) Ovládání světla: otočte knoflíkem „ 3 “, tento výrobek může pracovat při různém okolním osvětlení. Otočením po směru hodinových ručiček ho zvýšíte a otočením proti směru hodinových ručiček snížíte. Při otočení na min bude fungovat pouze pod ovládáním světla asi 10LUX, při otočení na maximum může fungovat jakékoli ovládání světla.

POZORNOST:Při používání tohoto produktu nastavte citlivost na vhodnou polohu, kterou potřebujete, nenastavujte citlivost na maximum, abyste předešli tomu, že produkt nebude fungovat normálně způsobený nesprávným pohybem. Protože je citlivost příliš vysoká, snadno zjistíte nesprávný pohyb vítr foukající listí a závěsy, malá zvířata a nesprávný pohyb v důsledku rušení elektrické sítě a elektrického zařízení. Všichni tito vedou, že produkt nefunguje normálně!
Pokud produkt nefunguje normálně, pokuste se odpovídajícím způsobem snížit citlivost a poté jej otestujte.

Poznámka
Měl by být instalován elektrikářem nebo zkušeným odborníkem.
Vyhněte se instalaci na neklidné předměty.
Před detekčním okénkem by neměly být překážky a pohybující se předměty, které ovlivňují detekci.
Vyhněte se instalaci v blízkosti zón se změnou teploty vzduchu, jako je klimatizace, ústřední topení atd.
S ohledem na vaši bezpečnost prosím neotevírejte kryt, když po instalaci najdete závěs.
Pokud existuje rozdíl mezi produktem a návodem, řiďte se prosím hlavně produktem.

Nějaký problém a vyřešený způsob
1, Zátěž nefunguje:
a: Zkontrolujte, zda je správné zapojení napájení a zátěže;
b: Zkontrolujte, zda je zatížení dobré;
c: Zkontrolujte, zda sada pracovních světel odpovídá ovládání světla.

2、Citlivost je špatná:

a: Zkontrolujte, zda před detekčním oknem není překážka pro příjem signálu;
b: Zkontrolujte, zda není okolní teplota příliš vysoká;
c: Zkontrolujte, zda je zdroj indukčního signálu v detekčním poli;
d: Zkontrolujte, zda výška instalace odpovídá výšce uvedené v návodu;
e: Zkontrolujte, zda je orientace pohybu správná.

3、Snímač nemůže automaticky vypnout zátěž:

a: Zkontrolujte, zda je v detekčním poli nepřetržitý signál;
b: Zkontrolujte, zda je nastavení času nejdelší;
c: Zkontrolujte, zda napájení odpovídá pokynům;
d: Zkontrolujte, zda se teplota v blízkosti senzoru zjevně nemění, jako je klimatizace nebo ústřední topení atd.

● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Tato příručka je určena pro aktuální programování obsahu tohoto produktu, existují jakékoli změny a úpravy výrobce bez upozornění!
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
