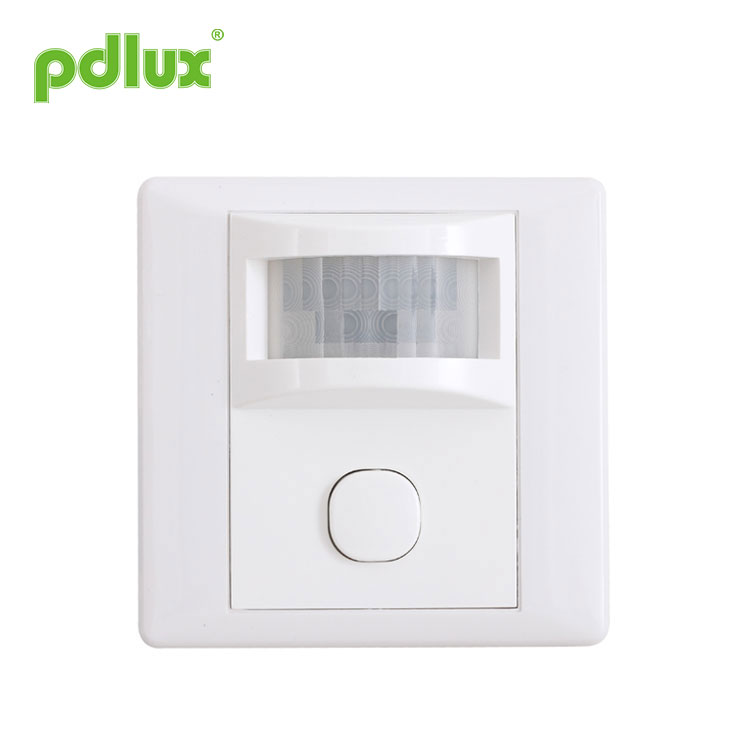

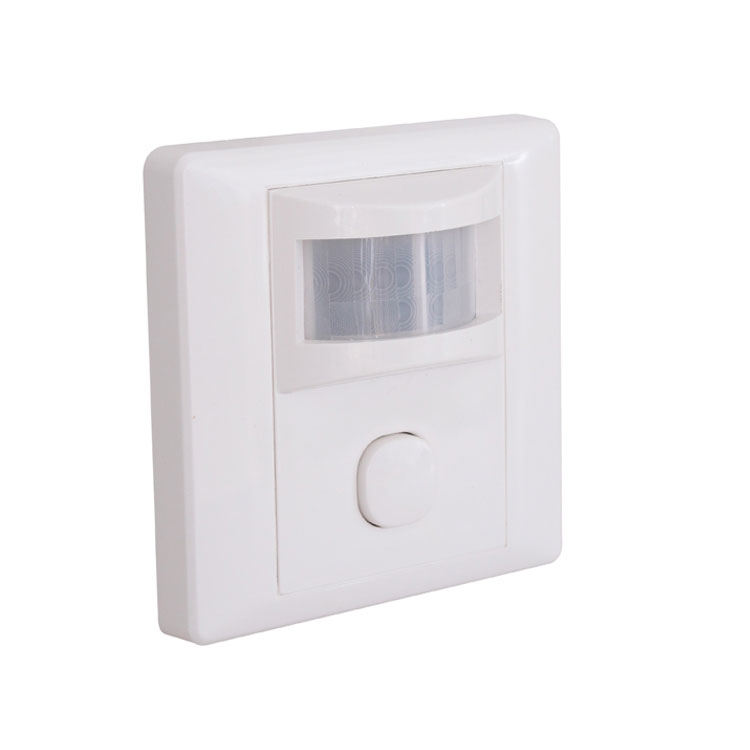

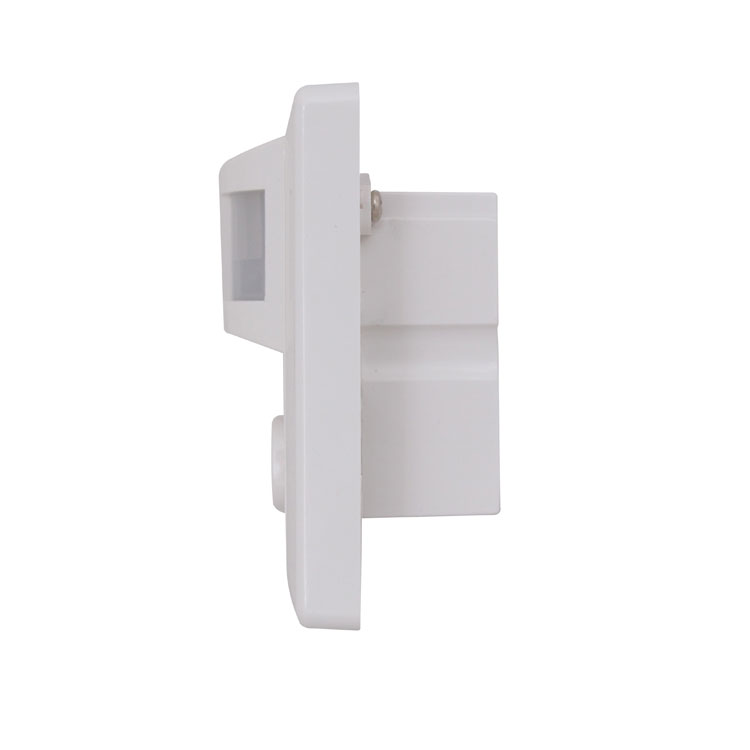

120° detekční PIR pohybový senzor
Můžete si být jisti, že si koupíte 120stupňový detekční PIR pohybový senzor z naší továrny a my vám nabídneme nejlepší poprodejní servis a včasné dodání.
Modelka:PD-PIR134B / PD-PIR134C
Odeslat dotaz
Instrukce infračerveného senzoru PD-PIR134B / PD-PIR134C
souhrn
120stupňový detekční PIR pohybový senzor je nový energeticky úsporný spínač, který využívá integrovaný obvod a detektor dobré citlivosti (přijal SMT). Shromažďuje funkce automatizace, pohodlí, bezpečnosti, úspory energie a praktičnosti. Široký rozsah detekce se skládá z horního a dolního, levého a pravého servisního pole. Funguje tak, že přijímá infračervené paprsky lidského pohybu. Dokáže spustit řízenou zátěž najednou, když člověk vstoupí do detekčního pole. Dokáže automaticky identifikovat den a noc. Jeho rozsah použití je široký. Má funkce indikace výkonu a indikace detekce.
Specifikace
Informace ze senzoru
Funkce
Detekční pole: Detekční pole se skládá z horního a dolního, levého a pravého servisního pole. (Viz následující diagram ). Ale pohybová orientace má velký vztah k citlivosti.
Dokáže identifikovat den a noc: Ovládání světla lze upravit podle přání spotřebitele, když je nastaveno na pozici „měsíc“ (min), může fungovat pouze při ovládání světla menším než 10LUX; Může pracovat ve dne i v noci, když je nastaven na polohu „slunce“ (max); Pokud jde o vzor nastavení, podívejte se na zkušební vzor;
Nastavení času se přidává průběžně: Když přijme druhé indukční signály po první indukci, vypočítá čas ještě jednou na zbytek prvního základního nastavení času. (nastavený čas)
Nastavení času je nastavitelné: Lze jej nastavit podle přání zákazníka. Minimální čas je 8 sekund ± 3 sekundy. Maximum je 7min±2min.
Přepínač: Je v „automatickém“ stavu, když jej zatlačíte. Je ve stavu „VYPNUTO“, když jej zatlačíte ven.
PD-PIR134C používá dvouvodičový vstupní vzor, takže jeho instalace je pohodlnější nahradit originální ruční spínač přímo. Mnoho problémů lze odstranit, pokud potřebujete vyměnit přepínač a nainstalovat novou linku.
Instalace
Vypněte napájení.
Sundejte čelní desku senzoru a hřebík.
Připojte napájecí a zátěžový vodič ke snímači podle schématu zapojení.
Snímač je upevněn ve zvolené poloze.
Po zakrytí přední strany desky můžete zapnout napájení a vyzkoušet.
Test
Otočte knoflíkem kontrolního světla proti směru hodinových ručiček na maximum (poloha „slunce“), otočte knoflíkem času proti směru hodinových ručiček na minimum.
Zapněte napájení, řízená zátěž funguje po 5~10 sekundách, za podmínek bez signálu induktoru by zátěž měla přestat fungovat během 5~30 sekund.
Poté, co je první venku, dejte to smysl znovu po 5~10 sekundách. Zátěž by měla fungovat a přestane fungovat během 5~15 sekund.
Otočte knoflíkem pro ovládání světla ve směru hodinových ručiček na minimum, zátěž induktoru by neměla fungovat poté, co zátěž přestane fungovat při okolním osvětlení více než 10LUX, zátěž by měla fungovat, pokud zakryjete detekční okénko neprůhledným předmětem (ručníkem atd.). Za podmínek bez signálu induktoru je normální, že zátěž přestane fungovat během 5~15 sekund.
Nějaký problém a vyřešený způsob
1. Zátěž nefunguje:
A. zkontrolujte výkon a zátěž.
b. Pokud je přepínač funkcí ve stavu „auto“.
C. Pokud je zátěž dobrá.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
2. Citlivost je špatná:
A. Zkontrolujte, zda přední část detekčního okénka brání příjmu signálů.
b. Zkontrolujte prosím okolní teplotu.
C. Zkontrolujte, zda je zdroj signálu v detekčním poli.
d. Zkontrolujte prosím výšku instalace.
E. Pokud je orientace pohybu správná.
3. Senzor nemůže automaticky vypnout zátěž:
A. Pokud je v detekčním poli nepřetržitý signál snímače.
b. Pokud je nastavení času nastaveno na nejdelší.
C. Pokud výkon odpovídá návodu.
d. Pokud se teplota v blízkosti snímače změní. (klimatizace, ústřední topení atd.)
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
souhrn
120stupňový detekční PIR pohybový senzor je nový energeticky úsporný spínač, který využívá integrovaný obvod a detektor dobré citlivosti (přijal SMT). Shromažďuje funkce automatizace, pohodlí, bezpečnosti, úspory energie a praktičnosti. Široký rozsah detekce se skládá z horního a dolního, levého a pravého servisního pole. Funguje tak, že přijímá infračervené paprsky lidského pohybu. Dokáže spustit řízenou zátěž najednou, když člověk vstoupí do detekčního pole. Dokáže automaticky identifikovat den a noc. Jeho rozsah použití je široký. Má funkce indikace výkonu a indikace detekce.
Specifikace
|
Napájení: 100-130V/AC 220-240V/AC Frekvence napájení: 50/60Hz Jmenovité zatížení: PD-PIR134B: 400W Max. wolfram (100-130V/AC) 100W Max. zářivka (100-130V/AC) 600W Max. wolfram (220-240V/AC) 150W Max. zářivka (220-240V/AC) PD-PIR134C: 100W Max. wolfram (100-130V/AC) 200W Max. wolfram (220-240V/AC) |
Ovládání světla: <10LUX~2000LUX (nastavitelné) Nastavení času: min:8sec±3sec max: 7 min ± 2 min (nastavitelné) Detekční úhel: 120° Detekční úhel: 9m Max. (<24°C) Pracovní teplota: -10°C~+40°C Pracovní vlhkost: <93%RH Instalační výška: 1m~1,6m Spotřeba energie: 0,45W (statická 0,1W) |
Informace ze senzoru
Funkce
Detekční pole: Detekční pole se skládá z horního a dolního, levého a pravého servisního pole. (Viz následující diagram ). Ale pohybová orientace má velký vztah k citlivosti.
Dokáže identifikovat den a noc: Ovládání světla lze upravit podle přání spotřebitele, když je nastaveno na pozici „měsíc“ (min), může fungovat pouze při ovládání světla menším než 10LUX; Může pracovat ve dne i v noci, když je nastaven na polohu „slunce“ (max); Pokud jde o vzor nastavení, podívejte se na zkušební vzor;
Nastavení času se přidává průběžně: Když přijme druhé indukční signály po první indukci, vypočítá čas ještě jednou na zbytek prvního základního nastavení času. (nastavený čas)
Nastavení času je nastavitelné: Lze jej nastavit podle přání zákazníka. Minimální čas je 8 sekund ± 3 sekundy. Maximum je 7min±2min.
Přepínač: Je v „automatickém“ stavu, když jej zatlačíte. Je ve stavu „VYPNUTO“, když jej zatlačíte ven.
PD-PIR134C používá dvouvodičový vstupní vzor, takže jeho instalace je pohodlnější nahradit originální ruční spínač přímo. Mnoho problémů lze odstranit, pokud potřebujete vyměnit přepínač a nainstalovat novou linku.
Instalace
Vypněte napájení.
Sundejte čelní desku senzoru a hřebík.
Připojte napájecí a zátěžový vodič ke snímači podle schématu zapojení.
Snímač je upevněn ve zvolené poloze.
Po zakrytí přední strany desky můžete zapnout napájení a vyzkoušet.
Test
Otočte knoflíkem kontrolního světla proti směru hodinových ručiček na maximum (poloha „slunce“), otočte knoflíkem času proti směru hodinových ručiček na minimum.
Zapněte napájení, řízená zátěž funguje po 5~10 sekundách, za podmínek bez signálu induktoru by zátěž měla přestat fungovat během 5~30 sekund.
Poté, co je první venku, dejte to smysl znovu po 5~10 sekundách. Zátěž by měla fungovat a přestane fungovat během 5~15 sekund.
Otočte knoflíkem pro ovládání světla ve směru hodinových ručiček na minimum, zátěž induktoru by neměla fungovat poté, co zátěž přestane fungovat při okolním osvětlení více než 10LUX, zátěž by měla fungovat, pokud zakryjete detekční okénko neprůhledným předmětem (ručníkem atd.). Za podmínek bez signálu induktoru je normální, že zátěž přestane fungovat během 5~15 sekund.
|
Poznámky Instalaci zvládne elektrikář nebo zkušený člověk. Objekty neklidu nelze považovat za základní plochu instalace. Před detekčním oknem nejsou žádné překážky ani neklidné objekty ovlivňující detekci. Vyhněte se instalaci v blízkosti zón se změnou teploty, například: klimatizace, ústřední topení atd. Z bezpečnostních důvodů neotevírejte pouzdro, pokud po instalaci najdete závěs. |
 |
Nějaký problém a vyřešený způsob
1. Zátěž nefunguje:
A. zkontrolujte výkon a zátěž.
b. Pokud je přepínač funkcí ve stavu „auto“.
C. Pokud je zátěž dobrá.
d. Zkontrolujte, zda pracovní světlo odpovídá ovládání světla.
2. Citlivost je špatná:
A. Zkontrolujte, zda přední část detekčního okénka brání příjmu signálů.
b. Zkontrolujte prosím okolní teplotu.
C. Zkontrolujte, zda je zdroj signálu v detekčním poli.
d. Zkontrolujte prosím výšku instalace.
E. Pokud je orientace pohybu správná.
3. Senzor nemůže automaticky vypnout zátěž:
A. Pokud je v detekčním poli nepřetržitý signál snímače.
b. Pokud je nastavení času nastaveno na nejdelší.
C. Pokud výkon odpovídá návodu.
d. Pokud se teplota v blízkosti snímače změní. (klimatizace, ústřední topení atd.)
● Potvrďte prosím s profesionální instalací.
● Před instalací a demontáží vypněte napájení.
● Ujistěte se, že jste z bezpečnostních důvodů odpojili napájení.
● Nesprávná obsluha způsobila ztráty, výrobce nenese žádnou odpovědnost.
Zavázali jsme se podporovat kvalitu a spolehlivost produktu, nicméně u všech elektronických součástek existuje určitá pravděpodobnost, že se stanou neúčinnými, což způsobí určité potíže. Při návrhu jsme věnovali pozornost nadbytečným návrhům a přijali bezpečnostní kvótu, abychom se vyhnuli případným problémům.
Tento návod bez našeho svolení nesmí být kopírován pro žádné jiné účely.
