Modul mikrovlnného senzoru dopplerovského detektoru pohybu v pásmu X

Modul mikrovlnného senzoru dopplerovského detektoru pohybu X-Band je miniaturní mikrovlnný transceiver X-Band, který využívá fenomén Dopplerova posunu k „snímání“ pohybu. Jednotka umístěná v kovové nádobě je vybavena dielektrickým rezonátorem stabilizovaným oscilátorem, který zajišťuje stabilitu provoz v širokém teplotním rozsahu v pulzním režimu CW nebo nízkého pracovního cyklu a integr homodynní přijímač pro zvýšenou citlivost a spolehlivost. Tato řada modulů je k dispozici s napájecím napětím +5V nebo +3V.

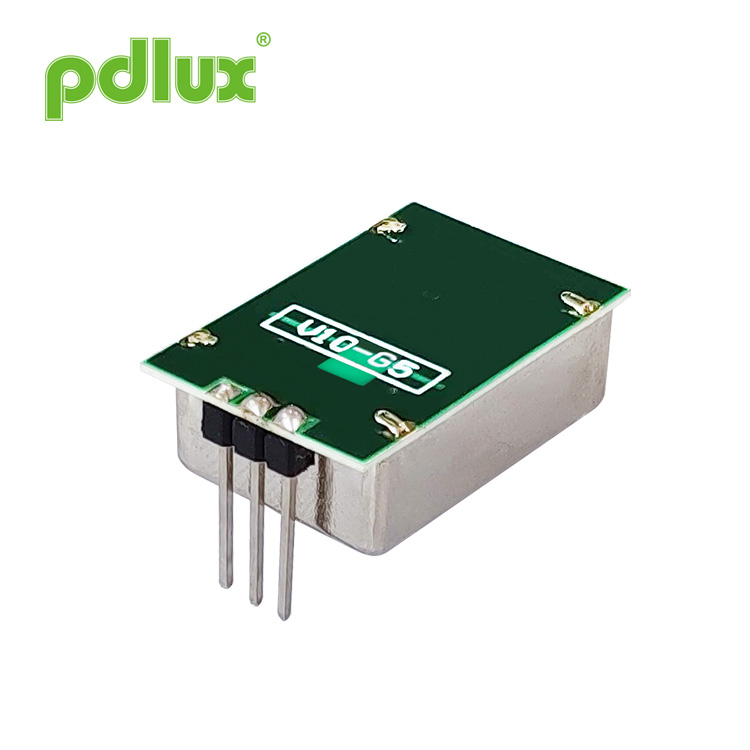

Modelka:PD-V10-G5

Odeslat dotaz

X-Band Doppler Motion Detector Microwave Sensor Module

Klíčové vlastnosti

• Nízké náklady • Malá spotřeba energie • Vysoká citlivost • Dostupné verze 3V a 5V • Patch Antenna • V souladu s RoHS

Aplikace

• Nástěnný ruční indukční spínač • Stropní čidlo 360° pohybu • Bezpečnostní senzor stropního typu • Senzor osvětlení stropního senzoru • Senzory jsou instalovány ve skleněném zrcadle koupelny • Velký úhel detekce pohybu

PD-V10-G5 je miniaturní vysoce citlivý mikrovlnný transceiver mobilní senzor v pásmu X, který používá schéma okna pro vysílání a příjem. Obsahuje 360stupňovou detekci, pohybový senzor pro detekci stropu, nástěnný bezpečnostní senzor, spínač pro snímání světla, skleněné zrcadlo pro automatické snímání těla a řadu maloobjemových mikrovlnných (radarových) produktů pro detekci pohybu.

Měl by odpovídat aplikačním pravidlům mikrovlnného senzoru a plášť musí být vyroben z technických plastů. Například technické plasty, jako je ABS, PC, PS atd. Přísně zakázat používání plně uzavřených kovových krytů!

Při použití mohou být použity různé metody pro poskytování energie podle potřeby. 1. Přímý výkon zásobování. 2. Pulzní režim CW nebo nízký pracovní cyklus Napájení v režimu PWM (může snížit proud generované během provozu).

PD-V10-G5 je mikrovlnný senzor, jehož výsledky a výkon vyžadují pozdější koordinaci obvody a algoritmy.

Řada modulů PD-V10-G5 je nabízena ve třech specifikacích: 5V a 3V, stejně jako obecný rozsah napětí 3-5V.

Velikost produktů

Products size

Vzor pokrytí

Coverage Pattern

Parametr	Poznámky	Min	Typ			Max		Jednotky
Napájecí napětí	Vcc	3.0	5.0			5.25		V
Nízkonapěťová verze		2.8	3.0			3.5
Aktuální spotřeba	lcc	20	35			38		mA
Pracovní režim 1	Napájen PWM, může řídit pracovní proud na 3-15mA							Typ
Pracovní režim 2	Standardní režim napětí
Šířka pulzu	Tpuls	10μS (lze upravit podle potřeby)						v dosahu
Stabilní čas		5μSec						být blízko
Provozní teplota	Horní	-30~+85			+100 (max.)			℃
Skladovací teplota	Tstg	-10			+60			℃
Hluk		3.5		4.0			4.5	mVrms
Nastavení frekvence	f	24.000		24.125			24.250	GHz
Radiated Power (EIRP)	Pout	<2,0		<2,5			<3,0	mW
Skladovací okolní vlhkost		10%~65%						RH

VAROVÁNÍ: Skutečný rozsah detekce souvisí se zesílením signálu obvodu, celkovým uspořádáním PCBA a prahem MCU.
Konstrukce emisí záření odpovídá předpisům FCC a CE.

Zvláštní připomenutí:
Vzhledem k celkové tloušťce desky plošných spojů je pouze 0,52 mm. Použití nadměrné boční síly na kolíky může způsobit prasknutí měděné fólie. Způsobuje poruchu senzoru.

POZNÁMKY
Síla výstupu senzoru （detekční rozsah）závisí na poměru signálu k šumu. Vyšší nebo nižší než jmenovitá provozní teplota, senzor může také pracovat, ale výkon se sníží.

Aby nedošlo k poškození zařízení, je třeba při manipulaci postupovat opatrně. Správná opatření týkající se elektrostatického výboje (ESD) by měla být dodržována ve všech fázích skladování, manipulace, montáže a testování.
