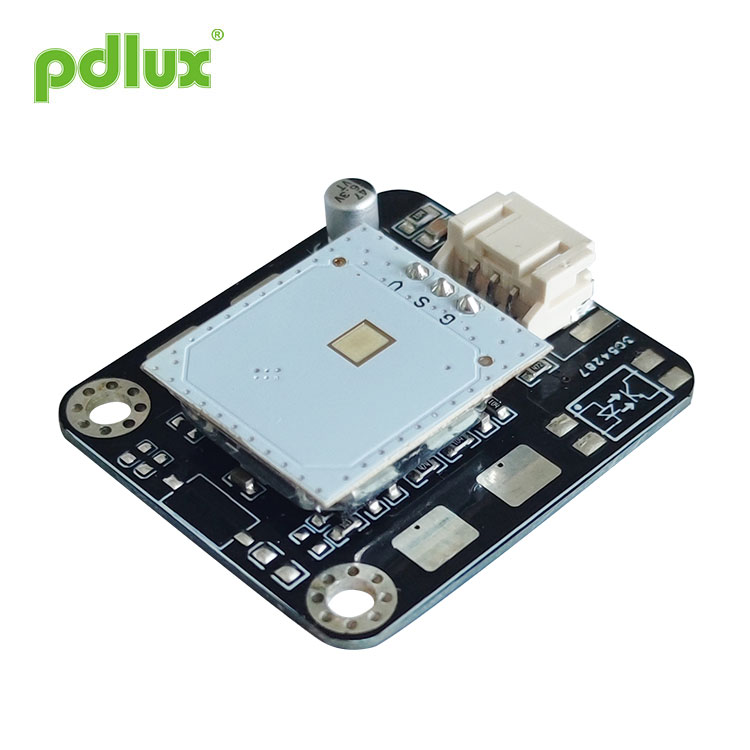

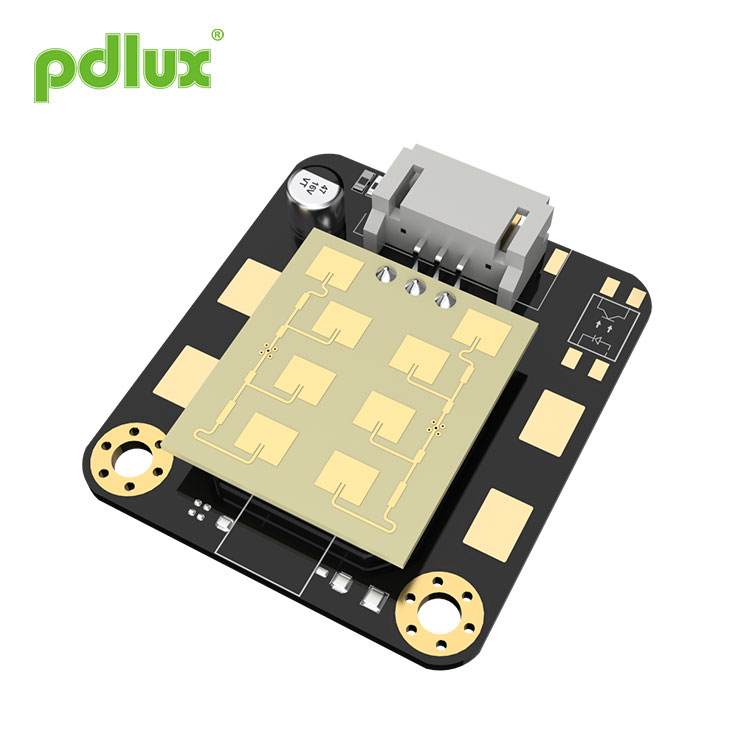

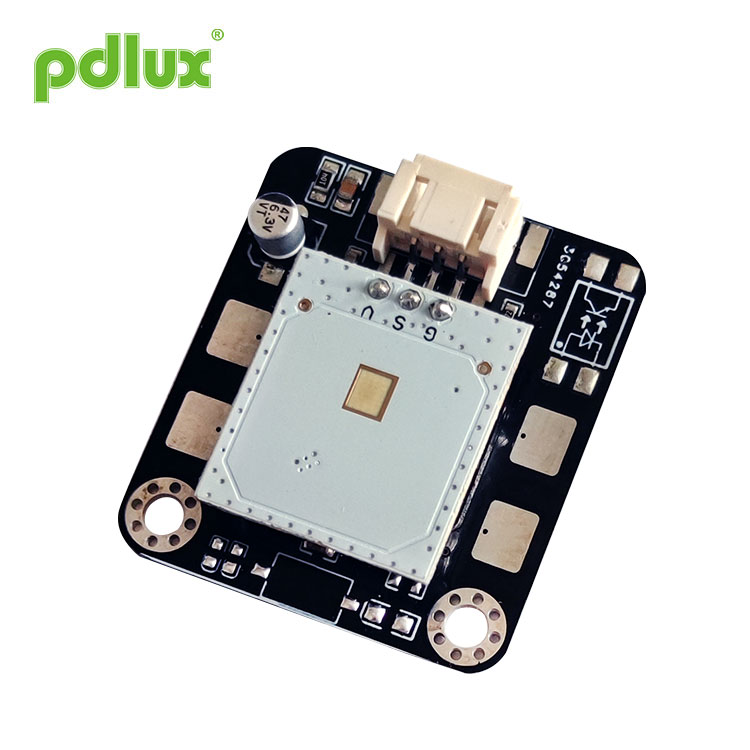

PDLUX PD-V18-M1 snímač milimetrových vln
PDLUX PD-V18-M1 Millimeter Wave Sensor je aplikační modul sestávající ze supermilimetrového vlnového senzoru a zesilovacího obvodu + MCU určený pro bezkontaktní ovládání. Lze jej také nazvat řídicí modul pro snímání vln v blízkém dosahu. Jeho aplikační scénáře jsou velmi rozsáhlé, elektrikářské práce můžete ovládat nebo vypnout mávnutím ruky v různých úhlech 10-30cm a dokonce můžete generovat různé produkce s počtem výkyvů. Například: jedním švihem otevřete elektrické dveře; dvěma výkyvy k otevření osvětlovacího systému. Zejména po křtu epidemie mají lidé vůči veřejnému kontaktnímu spínači srdečný odpor. Z tohoto důvodu jsme vyvinuli systém vlnových senzorů, který lze také aplikovat na podobné elektrické a elektronické výrobky, takže můžete mít více prostoru pro představivost.
Modelka:PD-V18-M1
Odeslat dotaz
PDLUX PD-V18-M1 snímač milimetrových vln
Funkce:
Jedná se o aplikační modul speciálně navržený pro bezkontaktní ovládání. Na začátku návrhu jsme plně zvážili použití produktů v různých produktech, proto jsme speciálně navrhli mobilní senzor s milimetrovými vlnami (24,125 GHz) objem do ultra malé velikosti a obvod zesílení signálu a MCU byly naplánovány na PCB, který byl kompaktní a stabilní. Moduly, které lze aplikovat v rozsahu 10-30cm, mohou ovládat elektrické spotřebiče mávnutím ruky. Uživatelé jej mohou podle potřeby aplikovat na různé produkty. Snímací vzdálenost lze přizpůsobit dle potřeb zákazníka.
Technické parametry
|
Parametr |
Poznámky |
Min |
Typ |
Max |
Jednotky |
|
Napájecí napětí |
Vcc |
3.0 |
5.0 |
5.2 |
V |
|
Aktuální spotřeba |
Icc |
10 |
18 |
20 |
mA |
|
Provozní teplota |
Horní |
-30~+85 |
℃ |
||
|
Skladovací teplota |
Tstg |
-10 |
+60 |
℃ |
|
|
Nastavení frekvence |
f |
24.000 |
24.125 |
24.250 |
GHz |
|
Radiated Power (EIRP) |
Pout |
<2,0 |
<2,5 |
<3,0 |
mW |
|
Skladovací okolní vlhkost |
45%~65% |
RH |
|||
Definice rozhraní
Rozhraní aplikačního modulu je kolíková hlavička s roztečí 2,0 mm x 3 kolíky.
Poznámka: Pevné napětí tohoto modulu je 5 V, při použití 3 V se mohou vyskytnout rozdíly ve výkonu
Instalace
1. Aby nedošlo k poškození zařízení, je třeba postupovat opatrně. Ochranná opatření proti ESD by měla být vůbec přijata fáze skladování, manipulace, montáže a testování. Nedotýkejte se radarové antény a kolíků tohoto modulu dotkněte se kolíků multimetrem a změřte.
2. U PD-V18-M1 instalovaného venku může detektor detekovat signál dešťových kapek, když prší. Tedy radar detektor instalovaný venku za deštivého dne dokáže detekovat dešťové kapky.
Zvláštní připomenutí
Vzhledem k použitému snímači milimetrových vln nelze použít kovový materiál před snímač a technický plast musí být použit jako materiál pouzdra. Protože se jedná o malý výkonový vysílač signálu, tloušťka pláště má také určitý stupeň rozdílu v útlumu signálu. Před objednáním musí uživatel plně vysvětlit použití prostředí a požadavky a v případě potřeby nám mohou být poskytnuty produkty, které je třeba nainstalovat, a my ano ušít je na míru.
Účinek tohoto produktu se bude mírně lišit při použití na různé produkty. Uživatelé mohou požádat o objednání verze s ořezávání citlivosti a speciální požadavky lze předem vysvětlit pomocí PDLUX. Různé senzory a software algoritmy lze vybrat podle různých požadavků uživatele. Tento modul může pracovat se stejnosměrným zdrojem 3V-5V bez rušení.
Co se může stát: V nepřítomnosti pohybujícího se objektu v detekčním rozsahu je testovaná chybná funkce obvykle způsobena a silný zdroj rušení. Například rušení prostřednictvím napájecího kabelu v sérii; Například rušení z mobilních telefonů; Například silné rušení způsobené obloukem při svařování svářečky. Prosím znovu zkontrolujte výše uvedené zdroje rušení na přítomnost.
Očekává se, že si výše uvedená upozornění pečlivě přečtete a porozumíte jim.
