PDLUX PD-V12360A/B K-pásmový senzor s vysokou citlivostí pro inteligentní přepínač a zabezpečení

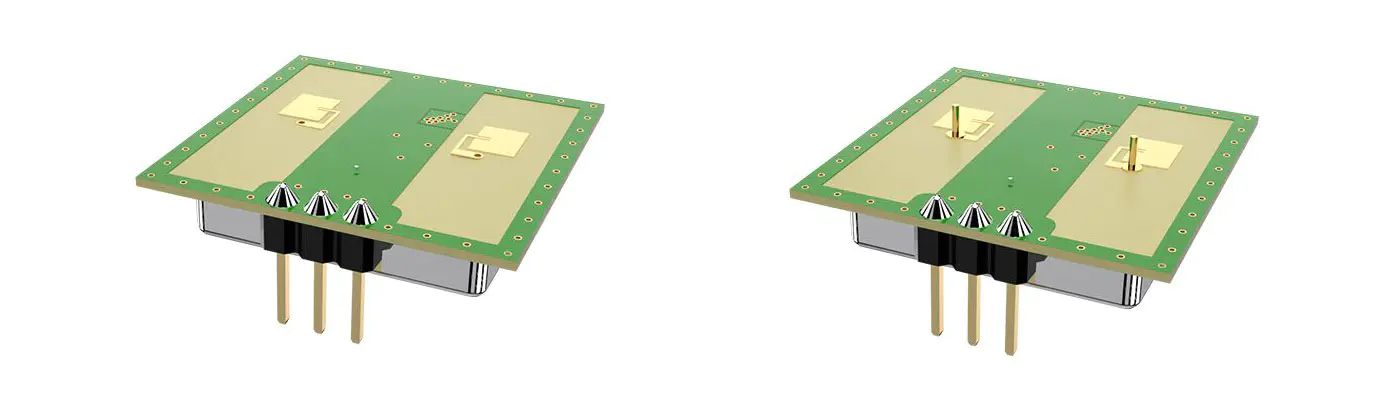

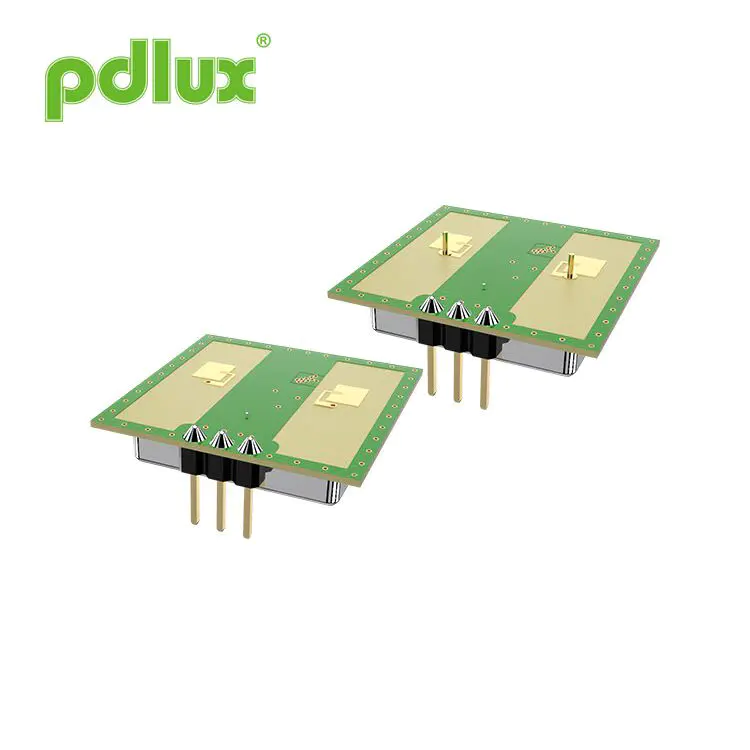

PDLUX PD-V12360A/B K-pásmový vysoký senzor s vysokou citlivostí pro Smart Switch & Security je patentovaný senzor s vysokou citlivostí vyvinutý technickým týmem PDLUX pro detekci K-pásmo 360 stupňů. To zahrnuje V12360A a V12360B. Rozdíl výkonu mezi A a B leží v různých detekčních poloměrech.
Modelka:PD-V12360A/B
Odeslat dotaz

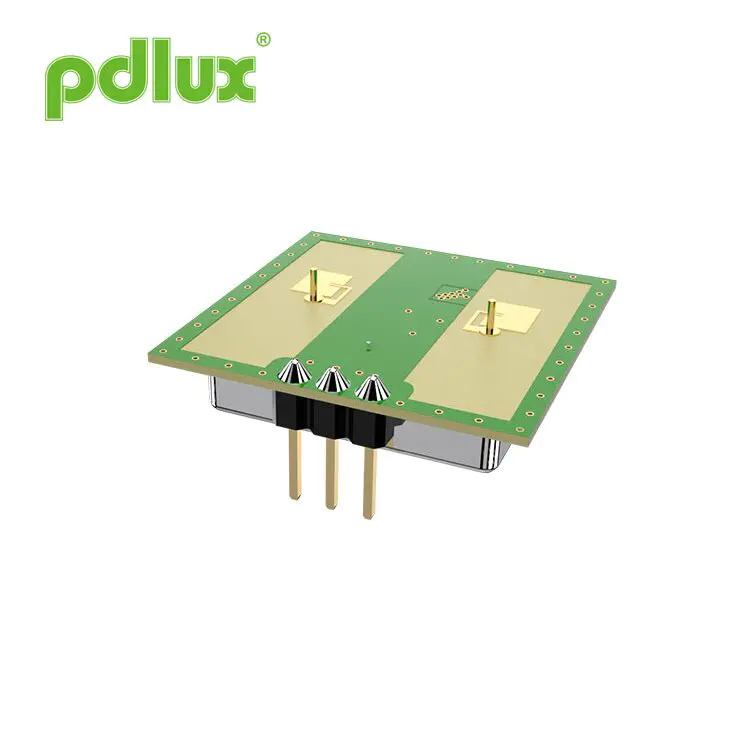

PD-V12360A/B 24.125GHz Senzor mikrovlnného pohybu
Aplikace
.Inteligentní přepínač
.Přepínač s nástěnným zachycením
.Vetřelec detekuje
Senzor řady PD-V12360 je patentovaný senzor s vysokou citlivostí vyvinutý Technický tým PDLUX pro detekci K-pásmo 360 stupňů. Tento pdlux PD-V12360A/B K-pásmový vysoký senzor s vysokou citlivostí pro inteligentní přepínač a zabezpečení zahrnuje V12360a a V12360b. Rozdíl výkonu mezi A a B spočívá v různých detekcích poloměry. Při instalaci v nízké výšce je úhel detekce V12360a větší než ten v12360b. Úhel detekce 360 stupňů V12360A je 120 stupňů (viz prosím na obrázek níže), které lze použít pro instalaci produktů s výškou menší než 5 metry. Úhel detekce 360 stupňů V12360B je 80 stupňů, které lze použít pro instalaci produktů s výškou méně než 10 metrů. (Viz následující obraz). Prodloužení citlivosti detekce závisí na poměru signálu k šumu Amplifikační obvod navržený uživatelem a algoritmus programu MCU. Vzhledem k širokému a flexibilnímu rozsahu aplikací tohoto typu analogového senzoru. Je to stále široce používaný.

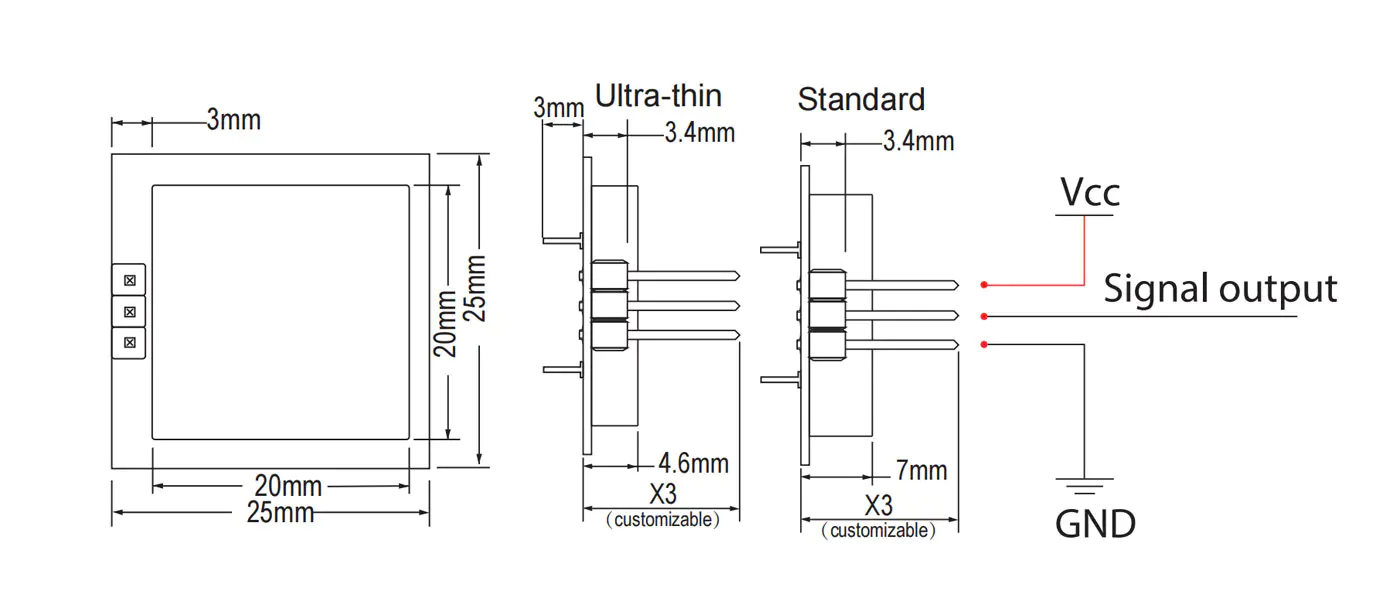

Velikost produktů

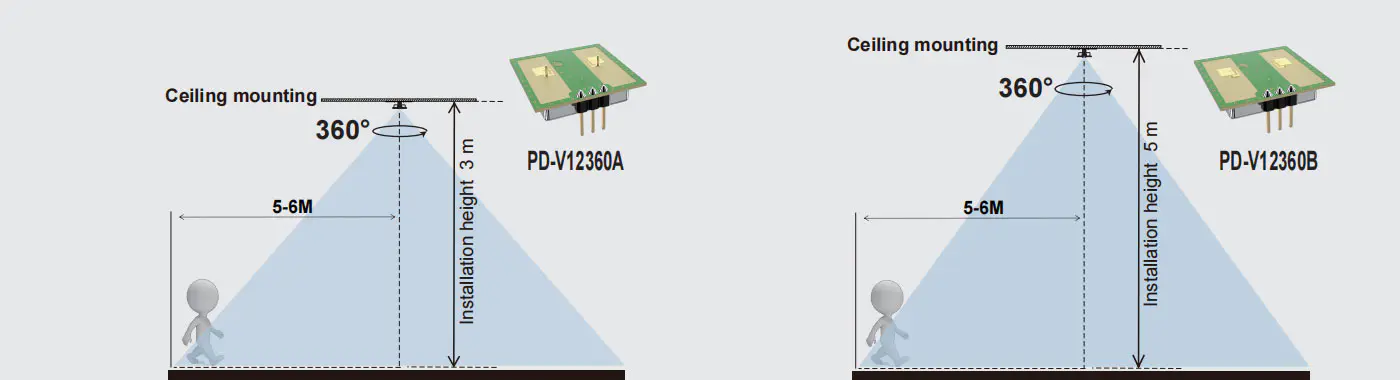

Rozsah detekce
Technické parametry
| Parametr | Poznámky | Min | Typ | Max | Jednotky |
| Napětí | VCC | 3.0 | 5.0 | 5.25 | V |
| Aktuální spotřeba | ICC | 20 | 35 | 38 | Ma |
| Režim provozu | Poháněn PWM, může ovládat pracovní proud na 3-15ma | ||||
| Šířka pulsu | Tpulse | 10 | μs | ||
| Provozní teplota | Top | -30 ~+85 | ℃ | ||
| Teplota skladování | Tstg | -10 | +60 | ℃ | |
| Stabilní čas |
|
<5 | μsec | ||
| Hluk |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Nastavení frekvence | f | 24.000 | 24.125 | 24.250 | GHz |
| Vyzařovaná síla (authp) | Pout | <2,0 | <2,5 | <3,0 | MW |
| Skladování okolní vlhkosti | 45%~ 65% | RH | |||
VAROVÁNÍ: Skutečný rozsah detekce souvisí s ziskem zesílení signálu obvodu, celkové rozložení PCBA a prahová hodnota MCU.
Poznámka 1: Vyzařované emise jsou navrženy tak, aby splňovaly pravidla FCC a CE.
Poznámka 2: Přijatý síla signálu (RSS) se měří na celkové ztrátě cesty 1 způsoby 70 dB.
Poznámka 3: Hlukové napětí se měří z 10Hz do 100 Hz na výstupním portu, uvnitř anechoické komory. Poznámka4: Provoz pulsu
Zvláštní připomenutí
Vzhledem k celkové tloušťce desky obvodu je pouze 0,52 mm. Použití nadměrné boční síly na kolíky může způsobit, že se měděná fólie rozbije. Způsobující Porucha senzoru.
