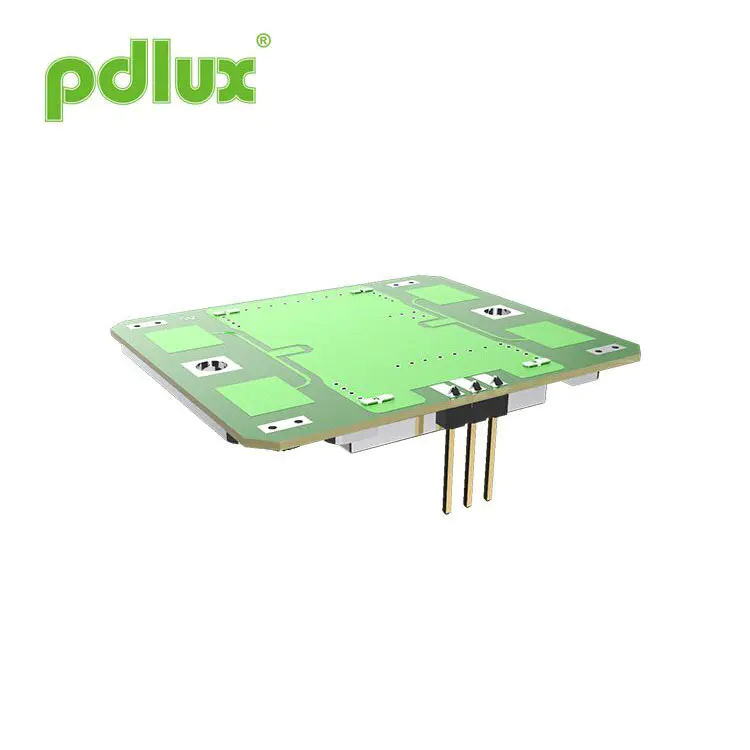

Dopplerova mikrovlnná mikrovlnná modul PD-V9-S.
Kompaktní a přizpůsobitelný modul Dopplerova mikrovlnného senzoru PD-V9-V9-S-pásma s výstupem pinů je vytvořen pro integraci do vašich produktů pro pokročilé snímání. PD-V9-S je miniaturizovaný modul Doppler Doppler s výstupem PIN, ideální pro vývojáře a systémové integrátory. Podporuje přizpůsobení regionální frekvence a má strukturu snímání s dvojím rovinou-pro přesné detekci pro široké pokrytí a zaostřenou e-rovinu. Senzor pracuje efektivně v režimu PWM s nízkým výkonem, takže je vhodný pro systémy ovládané baterií nebo zabudované. Aplikace zahrnují inteligentní osvětlení, snímání rychlosti, řízení přístupu a detekci pohybu IoT. K dispozici jsou vlastní vývojové a OEM/ODM služby.
Modelka:PD-V9-S
Odeslat dotaz
Velikost
Funkce
- Nastavení frekvence: 10.525-10.587GHz
- včetně patch antény
- DRO: Dielektrický rezonátor oscilato
- Nízký DC proudový odtok
- Malá velikost
- Rohs Compliance
Specifikace
| Položka | Specifikace | |
| Nastavení frekvence | 10.525-10.587GHz (přizpůsobeno podle různých požadavků) | |
| Stav | TA = +25 C ， víno = +5 VDC | |
| Provozní napětí | +5,0 ± 0,5 VDC | |
| Provozní proud | <32 typ mě. | |
| Výstupní výkon | 20 MW (13 dbm) E.I.R.P. typ. | |
| Frekvenční stabilita | ± 5 MHz max. (TA: -30 až +55 ° C) | |
| Citlivost na ztrátu návratu | -90 dbc typ. | |
| Druhá harmonická emise | Rozsah -40 dbm | |
| Šířka paprsku antény (-3 dB) | E-rovina | 36 stupňů nom. (Oretický plný úhel 72 stupňů) |
| Plane | 72 stupňů nom. (Oretický plný úhel 144 stupňů) | |
| RF rozhraní | Patch anténa | |
| Teplotní rozsah | -30 až +55 ° C (standardní rozsah využití), -40 až +80 ° C (maximální rozsah využití) | |
| Regulace pro dodržování předpisů | ETS 300 440 | |
Radiační vzor
Krátký úvod
Senzor jasu série PD-V9 pracuje v pásmu X. Provozní frekvence je ve frekvenčním rozsahu 10,525 GHz až 10,687 GHz. Uživatelé musí nakupovat na základě přizpůsobení podle frekvenčních předpisů země, kde se nachází. Například 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Senzory řady PD-V9 se široce používají v produktech zabezpečení a sledování, automatických senzorů dveří, mobilních snímacích světel, senzorů IoT, rychlostních senzorů a různých mobilních senzorových produktech.
Senzor má detekci velkého úhlu a detekce Eplan pro malé úhlové detekce. Uživatelé mohou opravit senzor v různých úhlech podle potřeby během používání. Jako by uživatelé chtěli, aby pracovní proud senzoru byl co nejmenší, můžete nastavit režim napájení senzoru na režim PWM (pracovní cyklus), který může účinně snížit pracovní proud.
Možné problémy
Když uživatelé narazí na následující problémy při použití nebo přímo nahrazení původního senzoru.
1. První použití:
Když používáte Dopplerovy mikrovlnné senzorové modul PD-V9-S-pásma-pásma s výstupem s výstupem PIN poprvé a narazíte na vysokou citlivost nebo nedostatečnou citlivost, měli byste nejprve zkontrolovat stav nastavení zesílení zesilovaného obvodu. A zda je vhodná metoda výpočtu používaná MCU ke zpracování signálů. Obecně řečeno, je snadné najít řešení.
2. možné problémy, které mohou nastat při přímém výměně dříve používaných senzorů:
Při přímém výměně dříve používaných senzorů mohou také existovat problémy s vysokou citlivostí a nízkou citlivostí, které lze snadno vyřešit. Jednoduše zvýšení amplifikačního obvodu nebo snížení zisku amplifikačního obvodu je dostatečné. Není třeba zvážit algoritmus zpracování signálu MCU.
Pomoc, kterou mohou začátečníci potřebovat při používání:
Pokud narazíte na obtíže při používání senzorů řady PD-V9 a potřebujete pomoc. Můžete nás kontaktovat e -mailem. Obecně lze říci, že lze získat odpovědi.
Úvod produktu:
Úvod produktu může být v případě potřeby kdykoli upraven a vylepšen pomocí PDLUX. Ne nutně budou všichni informováni včas.
