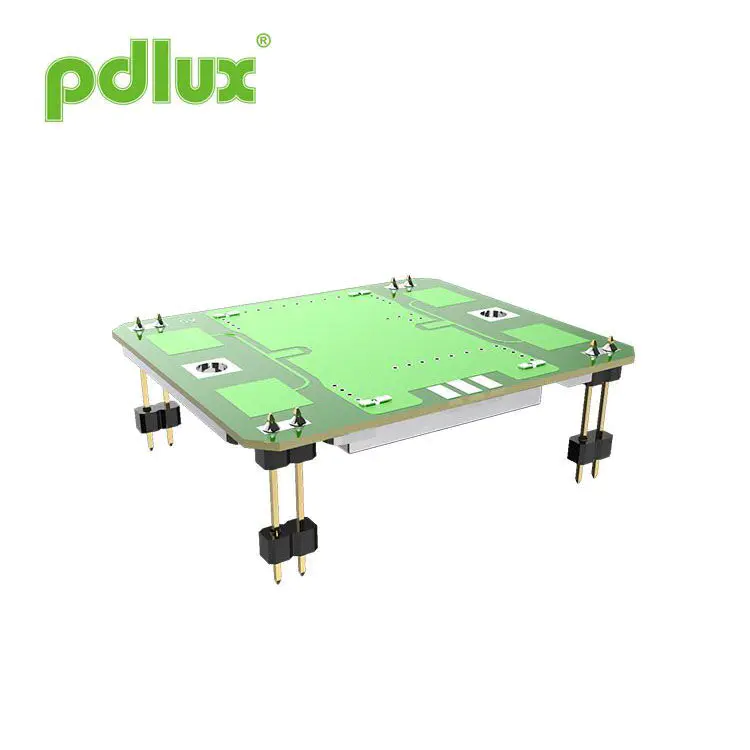

Senzor mikrovlnného pohybu PD-V9-P X s vysokou přesností
Přesnost, výkon a přizpůsobení-PD-V9-P X-pásový senzor s vysokou přesností splňuje požadavky moderních inteligentních detekčních systémů. PD-V9-P je snímač pohybu X-pásma s vysokou citlivostí navrženým pro přesnou detekci v různých prostředích. Podporuje přizpůsobení frekvence (10,525 GHz, 10,587 GHz, 10,687GHz), aby vyhovovala místním předpisům. S rychlou odezvou a spolehlivé sledování pohybu je ideální pro zařízení IoT, inteligentní osvětlení, automatizované systémy a průmyslové snímání pohybu. Díky jeho flexibilnímu montážnímu designu a režimu nízkého výkonu PWM je vhodný pro energetické aplikace. Nabízíme plnou technickou podporu a včasné dodání, abychom zajistili váš úspěch.
Modelka:PD-V9-P
Odeslat dotaz
Velikost
Funkce
- Nastavení frekvence: 10.525-10.587GHz
- včetně patch antény
- DRO: Dielektrický rezonátor oscilato
- Nízký DC proudový odtok
- Malá velikost
- Rohs Compliance
Specifikace
| Položka | Specifikace | |
| Nastavení frekvence | 10.525-10.587GHz (přizpůsobeno podle různých požadavků) | |
| Stav | TA = +25 C ， víno = +5 VDC | |
| Provozní napětí | +5,0 ± 0,5 VDC | |
| Provozní proud | <32 typ mě. | |
| Výstupní výkon | 20 MW (13 dbm) E.I.R.P. typ. | |
| Frekvenční stabilita | ± 5 MHz max. (TA: -30 až +55 ° C) | |
| Citlivost na ztrátu návratu | -90 dbc typ. | |
| Druhá harmonická emise | Rozsah -40 dbm | |
| Šířka paprsku antény (-3 dB) | E-rovina | 36 stupňů nom. (Oretický plný úhel 72 stupňů) |
| Plane | 72 stupňů nom. (Oretický plný úhel 144 stupňů) | |
| RF rozhraní | Patch anténa | |
| Teplotní rozsah | -30 až +55 ° C (standardní rozsah využití), -40 až +80 ° C (maximální rozsah využití) | |
| Regulace pro dodržování předpisů | ETS 300 440 | |
Radiační vzor
Krátký úvod
Senzor jasu série PD-V9 pracuje v pásmu X. Provozní frekvence je ve frekvenčním rozsahu 10,525 GHz až 10,687 GHz. Uživatelé musí nakupovat na základě přizpůsobení podle frekvenčních předpisů země, kde se nachází. Například 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Senzory řady PD-V9 se široce používají v produktech zabezpečení a sledování, automatických senzorů dveří, mobilních snímacích světel, senzorů IoT, rychlostních senzorů a různých mobilních senzorových produktech.
Senzor má detekci velkého úhlu a detekce Eplan pro malé úhlové detekce. Uživatelé mohou opravit senzor v různých úhlech podle potřeby během používání. Jako by uživatelé chtěli, aby pracovní proud senzoru byl co nejmenší, můžete nastavit režim napájení senzoru na režim PWM (pracovní cyklus), který může účinně snížit pracovní proud.
Možné problémy
Když uživatelé narazí na následující problémy při použití nebo přímo nahrazení původního senzoru.
1. První použití:
Když používáte mikrovlnný snímač PD-V9-P X-Band s vysokou přesností poprvé a setkat se s vysokou citlivostí nebo nedostatečnou citlivostí, měli byste nejprve zkontrolovat stav nastavení zisku amplifikačního obvodu. A zda je vhodná metoda výpočtu používaná MCU ke zpracování signálů. Obecně řečeno, je snadné najít řešení.
2. možné problémy, které mohou nastat při přímém výměně dříve používaných senzorů:
Při přímém výměně dříve používaných senzorů mohou také existovat problémy s vysokou citlivostí a nízkou citlivostí, které lze snadno vyřešit. Jednoduše zvýšení amplifikačního obvodu nebo snížení zisku amplifikačního obvodu je dostatečné. Není třeba zvážit algoritmus zpracování signálu MCU.
Pomoc, kterou mohou začátečníci potřebovat při používání:
Pokud narazíte na obtíže při používání senzorů řady PD-V9 a potřebujete pomoc. Můžete nás kontaktovat e -mailem. Obecně lze říci, že lze získat odpovědi.
Úvod produktu:
Úvod produktu může být v případě potřeby kdykoli upraven a vylepšen pomocí PDLUX. Ne nutně budou všichni informováni včas.
