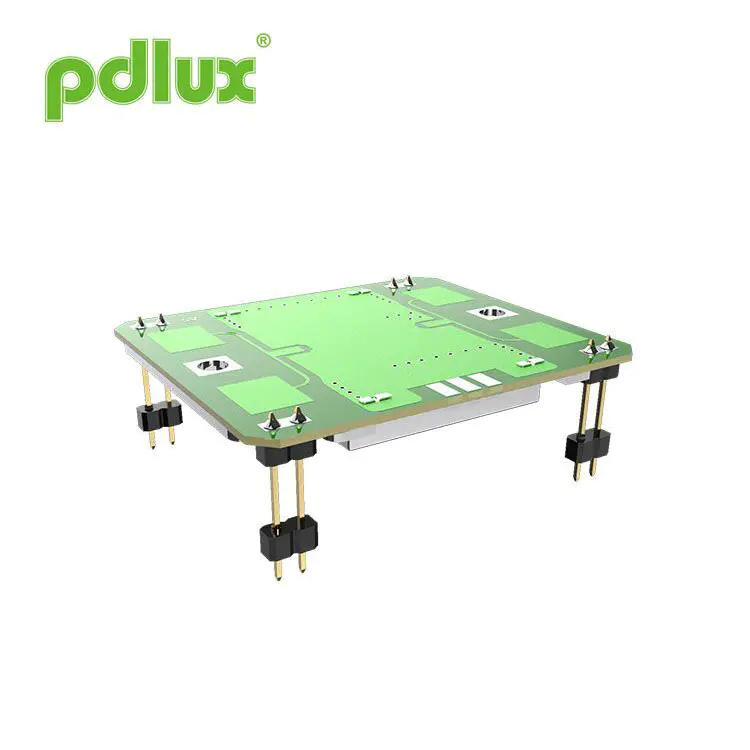

Dopplerova modul PD-V9-H X-BAND s detekcí širokého úhlu
Hledáte spolehlivý a energeticky efektivní radarový pohybový senzor? Modul Dopplerova modulu PD-V9-H s detekcí širokého úhlu je vaše ideální volba. Jedná se o radarový modul X-Band Doppler, který pracuje mezi 10,525 GHz a 10,687 GHz. Je vybaven širokou detekcí roviny H a úzkou přesnost e-roviny, díky čemuž je vhodný pro aplikace, jako je monitorování zabezpečení, světla snímače pohybu, automatické dveře a další systémy detekce mobilních objektů. Pro požadavky na nízkou energii mohou uživatelé přepnout do režimu PWM, aby účinně snížili pracovní proud. Je podporována rychlým doručením a spolehlivou podporou poprodejních prodejen, je to důvěryhodná možnost pro širokou škálu řešení inteligentních snímání.
Modelka:PD-V9-H
Odeslat dotaz

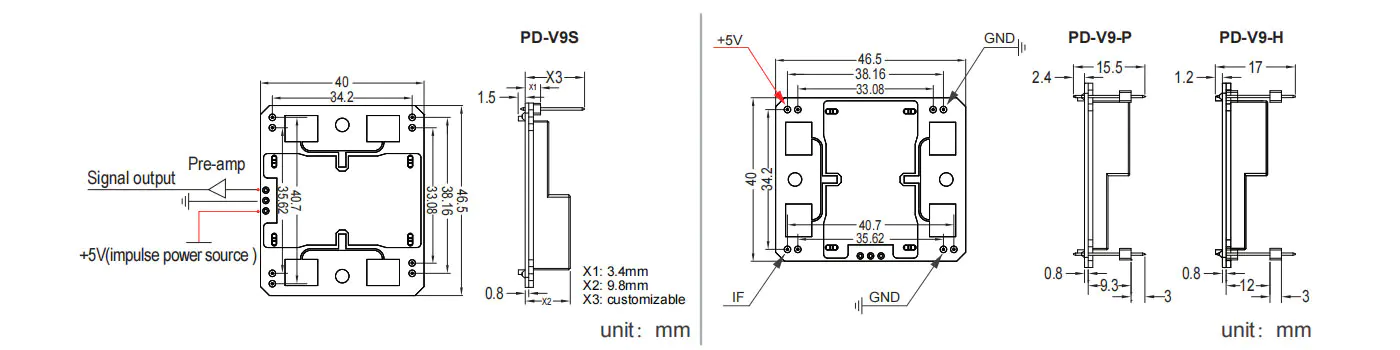

Velikost
Funkce
- Nastavení frekvence: 10.525-10.587GHz
- včetně patch antény
- DRO: Dielektrický rezonátor oscilato
- Nízký DC proudový odtok
- Malá velikost
- Rohs Compliance
Specifikace
| Položka | Specifikace | |
| Nastavení frekvence | 10.525-10.587GHz (přizpůsobeno podle různých požadavků) | |
| Stav | TA = +25 C ， víno = +5 VDC | |
| Provozní napětí | +5,0 ± 0,5 VDC | |
| Provozní proud | <32 typ mě. | |
| Výstupní výkon | 20 MW (13 dbm) E.I.R.P. typ. | |
| Frekvenční stabilita | ± 5 MHz max. (TA: -30 až +55 ° C) | |
| Citlivost na ztrátu návratu | -90 dbc typ. | |
| Druhá harmonická emise | Rozsah -40 dbm | |
| Šířka paprsku antény (-3 dB) | E-rovina | 36 stupňů nom. (Oretický plný úhel 72 stupňů) |
| Plane | 72 stupňů nom. (Oretický plný úhel 144 stupňů) | |
| RF rozhraní | Patch anténa | |
| Teplotní rozsah | -30 až +55 ° C (standardní rozsah využití), -40 až +80 ° C (maximální rozsah využití) | |
| Regulace pro dodržování předpisů | ETS 300 440 | |

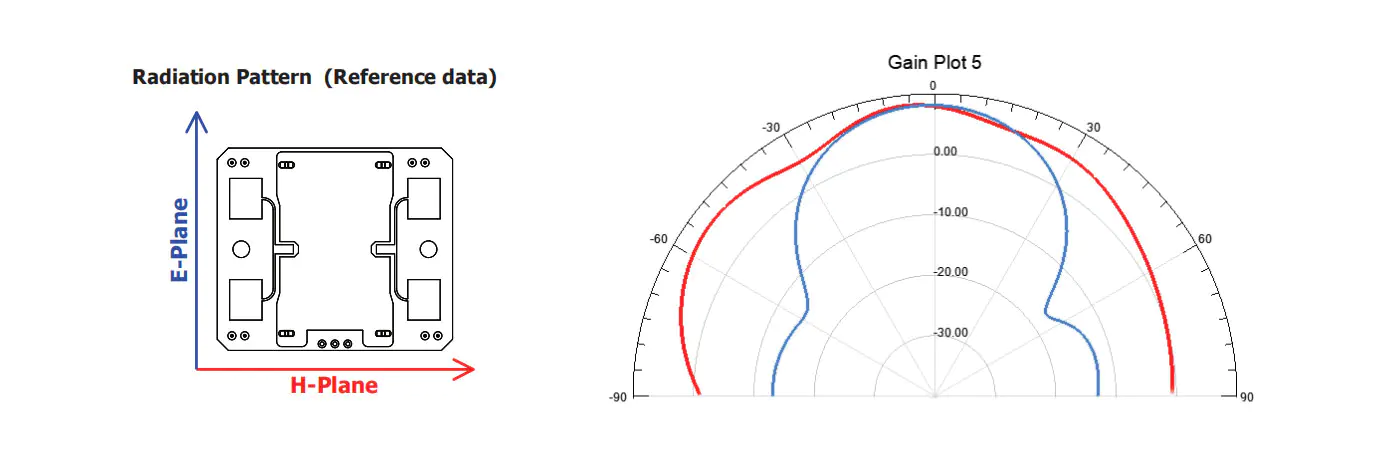

Radiační vzor
Krátký úvod

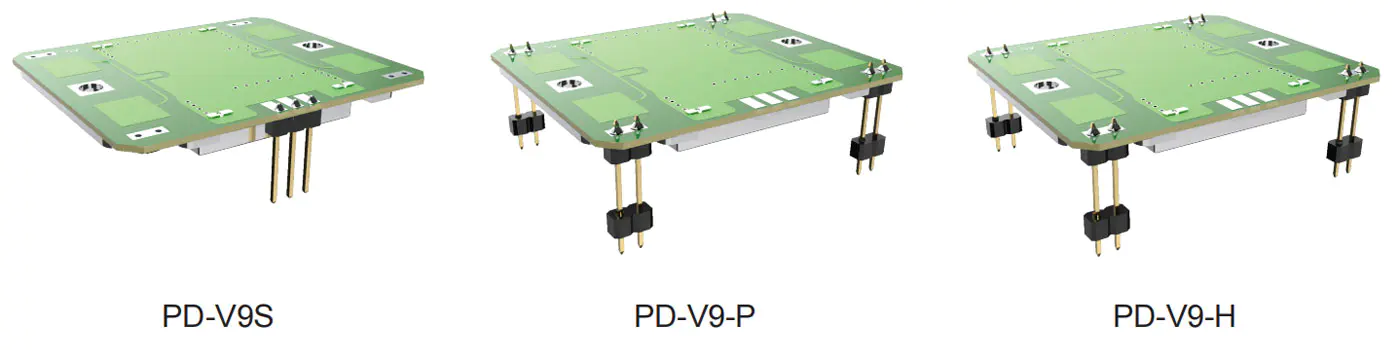

Modul Dopplerova modulu PD-V9-H se s detekcí širokého úhlu pracuje v pásmu X. Provozní frekvence je ve frekvenčním rozsahu 10,525 GHz až 10,687 GHz. Uživatelé musí nakupovat na základě přizpůsobení podle frekvenčních předpisů země, kde se nachází. Například 10,525 GHz, 1 0,587 GHz, 10,687 GHz. Senzory řady PD-V9 se široce používají v produktech zabezpečení a sledování, automatických senzorů dveří, mobilních snímacích světel, senzorů IoT, rychlostních senzorů a různých mobilních senzorových produktech.
Senzor má detekci velkého úhlu a detekce Eplan pro malé úhlové detekce. Uživatelé mohou opravit senzor v různých úhlech podle potřeby během používání. Jako by uživatelé chtěli, aby pracovní proud senzoru byl co nejmenší, můžete nastavit režim napájení senzoru na režim PWM (pracovní cyklus), který může účinně snížit pracovní proud.
Možné problémy
Když uživatelé narazí na následující problémy při použití nebo přímo nahrazení původního senzoru.
1. První použití:
Když poprvé používáte senzor řady PD-V9 a setkáte se s vysokou citlivostí nebo nedostatečnou citlivostí, měli byste nejprve zkontrolovat stav nastavení zisku zesílení obvodu amplifikace. A zda je vhodná metoda výpočtu používaná MCU ke zpracování signálů. Obecně řečeno, je snadné najít řešení.
2. možné problémy, které mohou nastat při přímém výměně dříve používaných senzorů:
Při přímém výměně dříve používaných senzorů mohou také existovat problémy s vysokou citlivostí a nízkou citlivostí, které lze snadno vyřešit. Jednoduše zvýšení amplifikačního obvodu nebo snížení zisku amplifikačního obvodu je dostatečné. Není třeba zvážit algoritmus zpracování signálu MCU.
Pomoc, kterou mohou začátečníci potřebovat při používání:
Pokud narazíte na obtíže při používání senzorů řady PD-V9 a potřebujete pomoc. Můžete nás kontaktovat e -mailem. Obecně lze říci, že lze získat odpovědi.
Úvod produktu:
Úvod produktu může být v případě potřeby kdykoli upraven a vylepšen pomocí PDLUX. Ne nutně budou všichni informováni včas.
