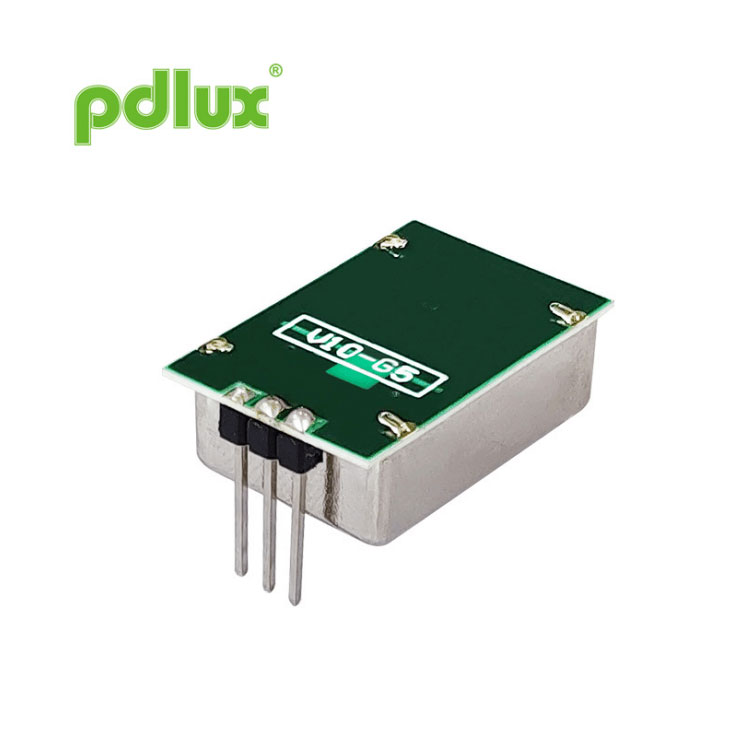

PD-V10-G5 Miniaturní X-pásmový mikrovlnný transceiver jednotka detektoru pohybu
Vyrábíme se v továrně Pdlux v Číně a jsme uznávaným výrobcem a dodavatelem miniaturních X-pásmových mikrovlnných transceiverových detektorů pohybu PD-V10-G5, kteří pečlivě monitorují každý krok výroby, abychom zajistili kvalitu a jasné ceny a poskytovali našim zákazníkům nákladově efektivní řešení.
Odeslat dotaz

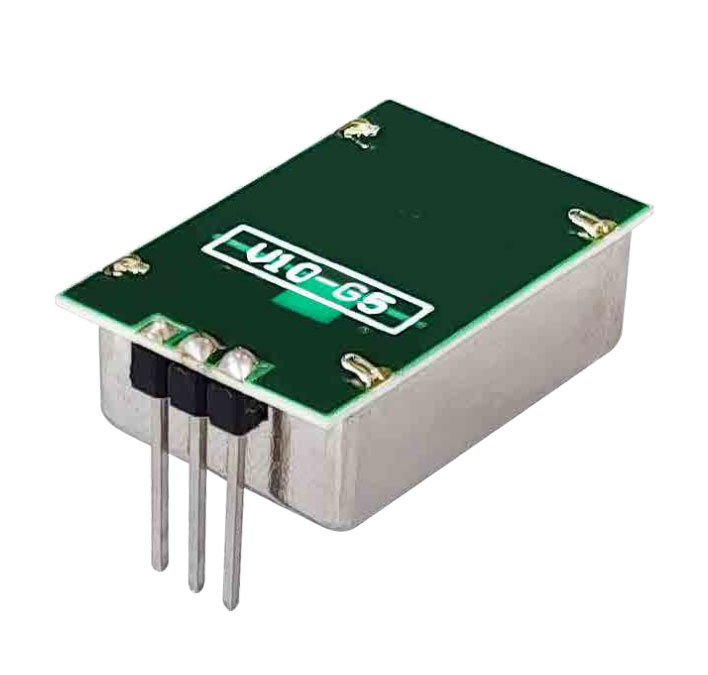

Jednotka umístěná v kovové nádobě je vybavena oscilátorem stabilizovaným dielektrickým rezonátorem, který zajišťuje stabilitu provoz v širokém teplotním rozsahu v pulzním režimu CW nebo nízkého pracovního cyklu a integr homodynní přijímač pro zvýšenou citlivost a spolehlivost.
Tato řada modulů je k dispozici s napájecím napětím +5V nebo +3V.
Základní princip činnosti spočívá v detekci frekvenčního posunu mezi vysílaným a přijímaným signálem
odražený zpět od pohybujícího se objektu v zorném poli jednotky.
Jednotka produkuje nízkoúrovňový výstupní signál, který lze zesílit a zpracovat tak, aby poskytl akustický nebo vizuální alarm
signál a využívá levné výrobní techniky pro povrchovou montáž, které se v praxi osvědčily jako odolné a odolné
spolehlivý.
| Část č. | Země | Frekvence | Komentáře |
| PD-V10-501 | Spojené království | 10,587 GHz (5V) | |
| PD-V10-502 | USA | 10,525 GHz (5V) | FCC-ID |
| PD-V10-502 | Belgie, Holandsko, Itálie | 10,525 GHz (5V) | Splňuje směrnici RED |
| PD-V10-301 | Spojené království | 10,587 GHz (3V) | |
| PD-V10-302 | Belgie, Holandsko, Itálie | 10,525 GHz (3V) | Splňuje směrnici RED |
| Frekvence | Viz tabulka výše |
| Výkon (min.) | 5 dBm EIRP |
| Provozní napětí | +5 V ± 0,25 V +3 V ± 0,15 V |
| Provozní proud (CW) | 25 mA (max.) 20 mA (typ) |
| Harmonické emise | <-30dBm |
| Průměrný proud (5 % DC) | 1 mA typ. |
| Šířka pulzu (min.) | 5 µs |
| Pracovní cyklus (min) | 1 % |
| Frekvence opakování pulzu | 2-4 kHz |
| Citlivost (pro poměr S/N 10 dB) | -84 dBm |
| Šum (měřeno v šířce pásma 3 Hz až 80 Hz) | < 30 uV |
| Získat | 5 dBi |

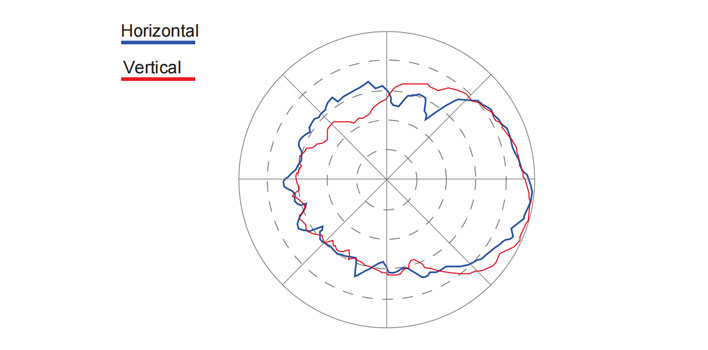

| -3 dB šířka paprsku | |
| E letadlo | 50° |
| H Letadlo | 60° |
| Hmotnost | 4 g |

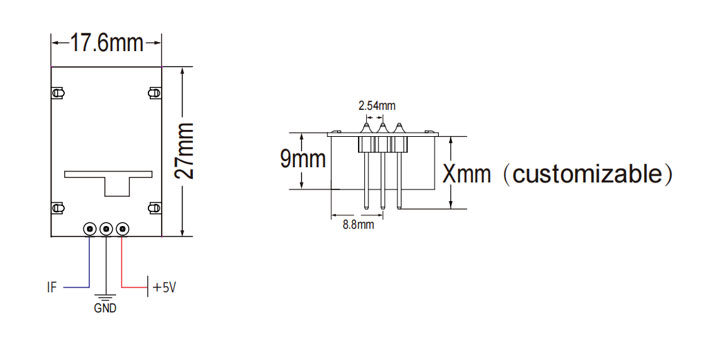

| Kolíkové konektory | 2,54 mm rozteč X3 |
| V souladu s RoHS | |
| Výkon/Tepl. Koeficient (nad rozsah provozní teploty) | 3 dB |
| Frekvence/Tepl. Koeficient (nad rozsah provozní teploty) | 6,5 MHz |
| Provozní teplota | -20°C až +70°C |
Síla výstupu senzoru （detekční rozsah）závisí na poměru signálu k šumu. Vyšší nebo nižší než jmenovitá provozní teplota, senzor může také pracovat, ale výkon se sníží. Aby nedošlo k poškození zařízení, je třeba při manipulaci postupovat opatrně. Správný elektrostatický výboj (ESD) bezpečnostní opatření by měla být dodržována ve všech fázích skladování, manipulace, montáže a testování.
