PDLUX zavádí upgradované PD-V9H/PD-V9P/PD-V9S X-pásmové dopplerovské snímací moduly, vlastní verze bez kolíků volitelné
Ningbo PDLUX Electronic Technology oficiálně uvádí na trh rafinované X-band Dopplerovy radarové senzory PD-V9 včetně PD-V9H, PD-V9P a PD-V9S. Díky různým uspořádáním kolíků a dvěma běžným možnostem frekvence spolu s volitelným přizpůsobením bez kolíků tato řada vyhovuje různým požadavkům na uspořádání desek plošných spojů od světových výrobců elektroniky.

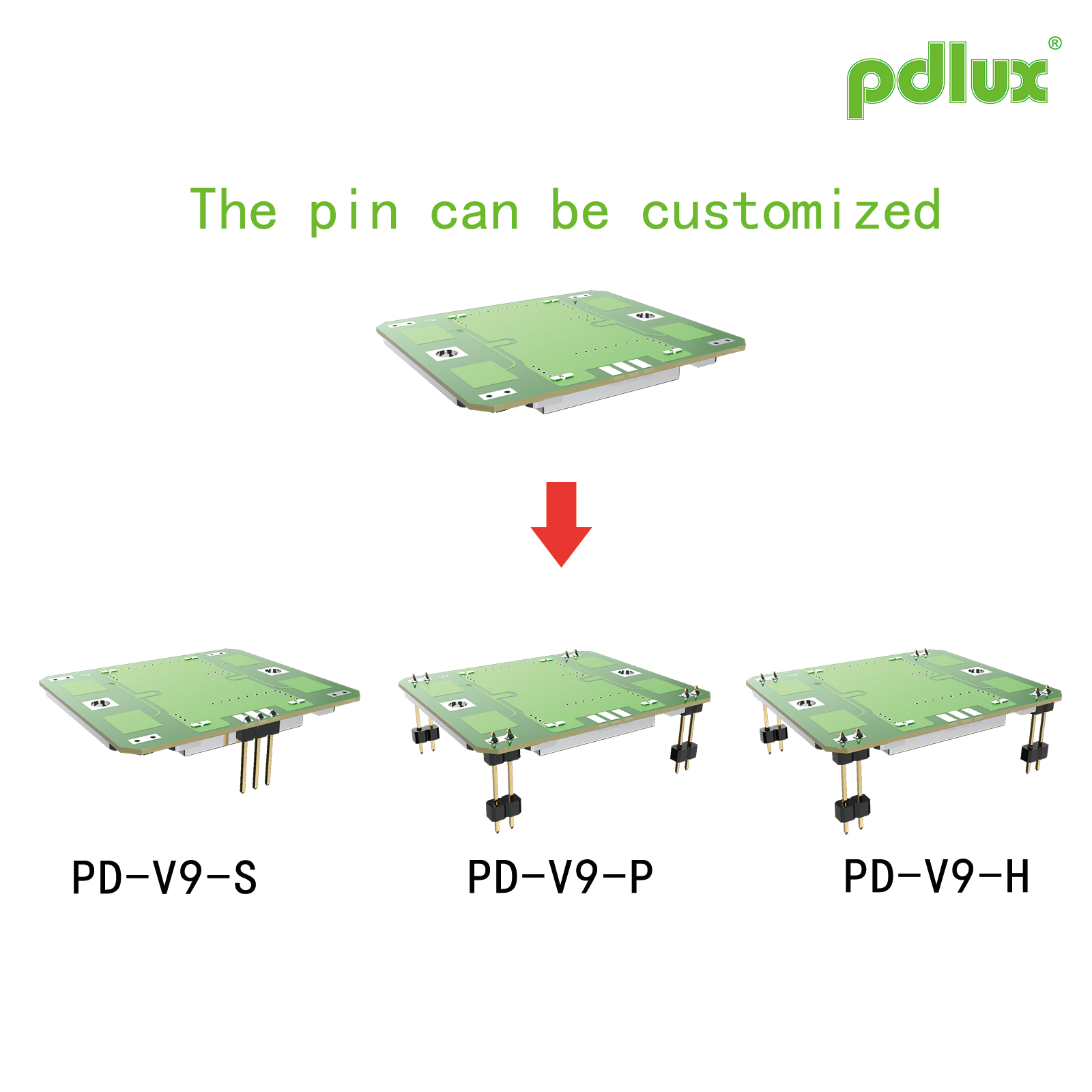

Rozlišení jádra: Rozložení kolíků a výběr frekvence
Všechny tři modely mají stejný obvod, anténu a elektrický výkon, s rozdíly pouze v rozteči pinů a provozní frekvenci, aby odpovídaly regionálním rádiovým standardům:
· PD-V9H:10,587GHz±10MHz (standardní frekvence EU), X1=3,4mm, X2=9,8mm rozteč pinů pro běžný evropský a americký design PCB
· PD-V9P:10,525 GHz ± 20 MHz (celosvětová univerzální frekvence), kompaktní kolíky X1 = 3 mm, X2 = 8,9 mm pro úsporu stopy PCB
· PD-V9S:10,525 GHz ± 20 MHz, standardní rozložení kolíků 3,4/9,8 mm pro přímou výměnu starších snímačů
Vlastní možnost:Holé moduly bez kolíků pro montáž SMD jsou k dispozici na vyžádání; Velikost X3 lze přizpůsobit podle požadavků zákazníka.
Sjednocené špičkové specifikace pro všechny řady PD-V9
Celá řada, postavená s DRO dielektrickým rezonátorovým oscilátorem a integrovanou patch anténou, sdílí konzistentní specifikace:
· Napájecí napětí: DC5V±0,5V, typický proud pod 32mA; Podporovaný režim napájení PWM pro extrémně nízkou spotřebu energie
· Typická EIRP: 13dBm(20mW), citlivost příjmu -90dBc, druhá harmonická ≤-40dBm
· Provozní teplota: -30℃~+55℃ běžný rozsah, rozšířený od -40℃ do +80℃
· Úhel paprsku: 36° E-rovina, 72° H-rovina; k dispozici flexibilní montážní úhel
· Certifikace RoHS a v souladu s ETS 300 440 pro schválení na celosvětovém trhu
Široké aplikační scénáře
Ideální pro automatické dveře, světla se senzory pohybu, bezpečnostní alarmy, senzory přítomnosti IoT a zařízení pro detekci rychlosti. Při výměně starých radarových modulů uživatelé potřebují pouze vyladit zesílení zesilovače, aby vyřešili problémy s citlivostí bez revize kódu MCU, což výrazně snižuje náklady na vývoj.
